Мантаж касетнага кандыцыянера

Холад не толькі дазваляе захаваць свежасць прадуктаў, але і стварае камфорт у памяшканні ў гарачае надвор'е. Раней для таго каб астудзіць сябе выкарыстоўвалі пацеркі. Сёння мы можам выкарыстоўваць больш сучасныя сістэмы. Для офісных і гандлёвых памяшканняў будзе актуальны мантаж касетнага кандыцыянера.

Прынцып дзеяння і асаблівасці

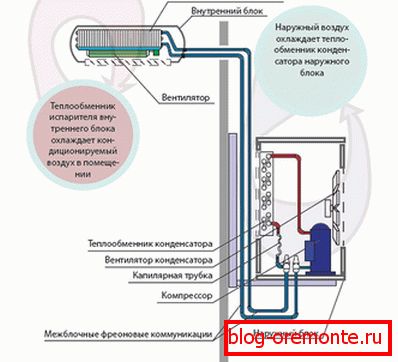

прылада кандыцыянера

Касетны кандыцыянер - гэта класічны прадстаўнік спліт-сістэмы. Гэта азначае, што ён, як і звычайны варыянт, складаецца з двух блокаў. У вонкавай частцы размяшчаецца кандэнсатар і кампрэсар, а ва ўнутранай - выпарнік і дрэнажная сістэма. Пры актывацыі рэжыму абагравання функцыянальнасць блокаў мяняецца на процілеглы. Але ў яго ёсць свае бясспрэчныя перавагі:

  • Месца размяшчэння. Ўнутраны модуль гэтага тыпу кандыцыянераў размяшчаецца ў падвеснай столі. Гэта дае магчымасць схаваць грувасткую канструкцыю і выдатна ўпісаць яе ў інтэр'ер.
  • Уніфікаваныя памеры. Габарыты разлічаны такім чынам, каб у большасці выпадкаў не спатрэбілася дапрацоўка столі Армстронг.
  • Прыхаваная фрэон сістэма. Усе трубкі, у тым ліку і дрэнажная, схаваныя пад навясным столлю. Для іх не патрабуецца рабіць штробы, а потым зачыняць іх пры дапамозе тынкоўкі і шпаклявання.
  • Мінімальны шумовыделение. Тут ужываецца вентылятар асаблівай формы, не стварае завіхрэнняў, якія з'яўляюцца прычынай шуму, і больш эфектыўна які вырабляе плот паветра.
  • Максімальнае пакрыццё тэрыторыі. Больш разумна вырабляць астуджэнне, пачынаючы з столі. Менавіта там запасіцца цёплае паветра. Калі знізіць яго тэмпературу, то ён будзе апускацца ўніз і астуджаць ўсё, што знаходзіцца ў памяшканні.
  • Камфортны абдзіманне. Дзякуючы паваротным планках, можна наладзіць размеркаванне паветранага патоку так, каб ён наўпрост не трапляў на людзей, якія прысутнічаюць у памяшканні.
  • Магчымасць подсушке паветра дае магчымасць прымяняць яго ў вільготных і складскіх памяшканнях.
  • У некаторых мадэлях даступны плот свежага паветра з вуліцы.
  • Гнуткая налада. Кіраванне з пульта.

Агульныя рэкамендацыі па ўстаноўцы

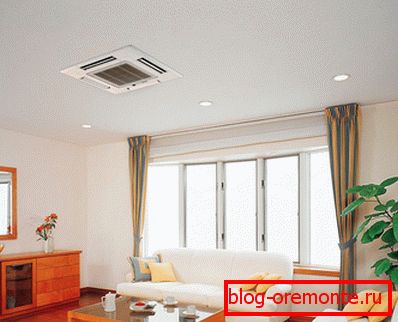

У пакоях з высокімі столямі

Для таго каб прыбор праслужыў максімальны тэрмін, неабходна правільна падабраць месца як для ўнутранага, так і для вонкавага блока.

  • Унутраны і знешні модулі не рэкамендуецца размяшчаць у тых месцах, дзе ёсць верагоднасць траплення на іх машыннага алею.
  • Непажаданы мантаж ў памяшканнях або мясцовасцях, дзе ёсць падвышанае ўтрыманне злучэнняў серы і розных соляў. Гэта можа быць тэрыторыя тэрмальных крыніц або марское ўзбярэжжа.
  • Дрэнна пераносіцца суседства з абсталяваннем, якое з'яўляецца крыніцай высокачашчынных перашкод. Яны з'яўляюцца перашкодай для індуктыўных токаў, якія прысутнічаюць у рухавіках агрэгата.
  • Недапушчальная ўстаноўка ў памяшканнях, дзе прысутнічаюць выпарэння розных кіслот і іншых хімічных злучэнняў. Гэта, напрыклад, могуць быць лабараторыі.
  • У памяшканні не павінна запасіцца гаручых газаў.
  • Праводка павінна вытрымліваць што аказваецца нагрузку.
  • Вышыня столяў павінна быць ад 2,5 м.
  • Столь павінна быць трывалым і мець невялікія адхіленні ў гарызантальнай плоскасці.
  • Пасля поўнага мантажу на шляху ў паветранага патоку не павінна быць ніякіх перашкод.
  • Павінен быць контур зазямлення.
  • Модулі мантуюцца на металічную аснову, таму яна таксама павінна быць заземленая.
  • Ня вымайце канструкцыю з завадской ўпакоўкі да яе дастаўкі на месца.
  • Забяспечце дастатковую прастору для бесперашкоднай распакавання і зборкі.
Дрэнна пераносяць высокае ўтрыманне соляў у паветры

Звярніце ўвагу! Які блок будзе ўсталёўвацца першым, вырашае сам майстар, тут няма строгай паслядоўнасці або правілаў.

Усталяванне ўнутранага блока

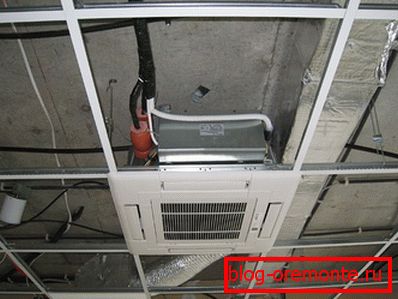

Мантаж ўнутранага блока

Для ўнутранага модуля лепш падабраць месца пасярэдзіне пакоя, гэта дасць магчымасць прымяняць агрэгат з максімальнай эфектыўнасцю.

  • парадак мантажу Зрабіце кардонны ўзор, які па памерах будзе супадаць з памерамі блока (звычайна ён ідзе ў камплекце, гэта можа быць частка ўпакоўкі ад вытворцы).
  • Прыкладзеце яго на плануемае месца мантажу і вызначыце, колькі плітак трэба будзе зняць. Для таго каб было лягчэй, разметку можна зрабіць на падлозе пад планаваным месцам ўстаноўкі, а потым пры дапамозе звычайнага ці лазернага адвеса перанесці кропкі на столь.
  • Пры неабходнасці выканайце подрезку алюмініевага профілю столі, папярэдне умацаваўшы яго.
  • Уважліва агледзіце паверхню столі. Калі ёсць патрэба, наляпіце невялікі кавалак пенапласту, каб знізіць вібрацыі.
  • Адзначце сярэдзіну выдзеленай плошчы, яна павінна супадаць з сярэдзінай агрэгата.
  • Сумесціце сярэдзіну трафарэта (замест шаблону можна выкарыстоўваць рулетку) з адзначанай кропкай і нанёс разметку на 4 адтулін.

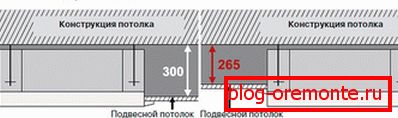

  • Схема мантажу ўнутранага блока Пры дапамозе свердзела падыходнага дыяметра прасвідруйце адтуліны. Ўстаўце ў іх шпількі.
  • На кожную шпільку накруціце гайку, потым надзеньце шайбу а потым накруціце яшчэ адну гайку.
  • Падніміце ўнутраны блок і завядзіце шпількі ў прызначаныя для іх пазы. Нажывы гайкі, каб корпус не сарваўся.
  • Падніміце модуль на такі ўзровень, каб ён заходзіў западліцо плоскасці навяснога столі. Памер, на які ён будзе патоплены, павінен адпавядаць глыбіні асабовай панэлі.
  • Пры дапамозе ўзроўня праверце правільнасць плоскасці. Гэта вельмі важна зрабіць, каб вадкасць з дрэнажу не сцякала на галовы людзям.
  • Трывала зацягніце гайкі.
  • Вымерайце адлегласць ад унутранага да знешняга блоку па шляху размяшчэння будучай фрэон магістралі.
  • Абрэжце трубы да неабходнага памеру. Рэзаць можна толькі пры дапамозе адмысловага дыскавай трубарэза. Не выкарыстоўвайце балгарку або ножовку па метале. Гэта важна, каб унутры не засталася металічная стружка, якая ў далейшым можа прывесці да паломкі сістэмы. Месцы зрэзу апрацуйце адмысловай прыладай, які зачышчае фаску, або прайдзіцеся дробным напільнікам. Абавязкова вытрусите ўсю габлюшку.
  • Зачыніце адтуліну трубы пры дапамозе скотча або ліпкай стужкі.
  • Абкладзеце трубу ў ўцяпляльнік.
  • Пад столлю замацуеце шпількі з гакамі, у якія будзе выкладзеная магістраль, і размесціце ў іх трубы. Зафіксуйце іх на сваім месцы пры дапамозе сцяжак або хамутоў.
  • Калі трубу неабходна сагнуць пад вуглом, выкарыстоўвайце для гэтага трубогиб. Папярэдне разрэжце і ссуньце ізаляцыю. Затым месца зрэзу трэба праклеіць і зафіксаваць пры дапамозе скотча. Пры ручным загінання можна яе залай і не заўважыць гэтага.

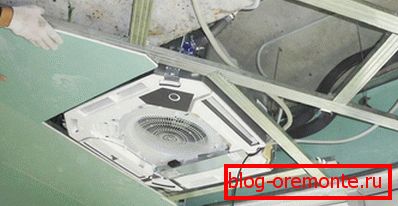

  • унутраны блок Пры неабходнасці нарошчвання трубы выкарыстоўвайце спецыяльны развальцовщик, які пашырае ўнутраны дыяметр трубы да знешняга. Не спрабуйце падагнаць памер за адзін раз інакш патрубок лопне. Зрабіце гэта за некалькі праходаў, трохі павялічваючы памер цанга. Далей зрабіце зварку пры дапамозе дроту і гарэлкі.
  • Падвядзіце трубкі практычна ўшчыльную да сопляў ўнутранага блока. Адкруціць фіксуе гайку і надзеньце яе на патрубок. Пры дапамозе напільніка апрацуйце тарэц і вытрусите габлюшку. Вазьміце развальцовщик пад конус адпаведнага памеру і павялічце дыяметр трубкі. Надзеньце яе на сопла і добра прыцісніце. Зафіксуйце яе пры дапамозе гайкі. Для гэтага выкарыстоўвайце два ключы. Адзін ўпіраецца, каб не пракруціць сопла, а другі зацягвае гайку.
  • На месца сучлянення надзеньце ўцяпляльнік і зафіксуйце яго пры дапамозе пластыкавых сцяжак.
  • Усталюйце дэкаратыўную планку на сваё месца. Для гэтага трэба зняць воздухозаборных краты, пацягнуўшы за два фіксатара. Адкладзеце яе ў бок. Зніміце чатыры заглушкі, якія знаходзяцца на кутах, яны павінны павіснуць на трымальніках. Знайдзіце рухавік, які змяняе становішча жалюзі. Яго становішча павінна супадаць з месцам падлучэння трубаправода. Зафіксуйце накладку да клямкам на блоку. Парухаць блок, каб ён знаходзіўся пасярэдзіне адтуліны. Пры дапамозе ўзроўня выстаўце абліцоўванне. Замацуеце назад воздухозаборных краты і заглушкі па баках.
  • Калі пасля мацавання асабовай панэлі застаўся зазор да столі, то неабходна падняць усю канструкцыю, падціснуўшы гайкі на шпільках.

Ўстаноўка вонкавага блока

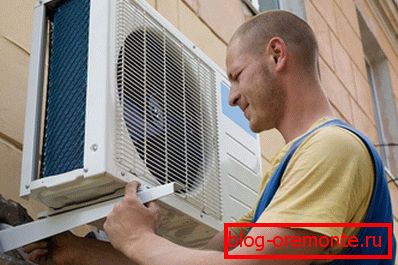

Мантаж вонкавага блока

Перад устаноўкай вонкавага блока, уважліва азнаёмцеся з тым, які максімальны перапад дапускаецца. Для некаторых кандыцыянераў ён не павінен перавышаць 20 м.

  • Знешні блок павінен быць добра зафіксаваны, каб не вібраваць пры працы рухавіка і кампрэсара.

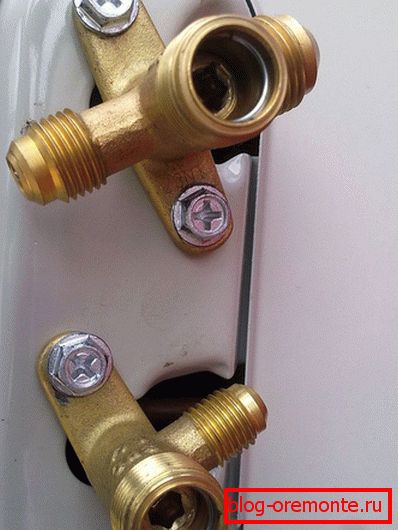

  • парты падключэння Да бакавых граняў пажадана пакінуць прастору ў 30 см, калі канструкцыя не мае на ўвазе блокавай схемы. Нічога не павінна абмяжоўваць выдзіманне паветра вентылятарам, у адваротным выпадку эфектыўнасць зніжаецца.
  • Ня перамяшчайце знешні блок, трымаючыся за дэкаратыўную краты, вы абавязкова пашкодзіце яе.
  • Цэнтр цяжару можа не супадаць з геаметрычным цэнтрам, таму правільна разлічвайце сілы.
  • Пры транспарціроўцы не кладзіце модуль набок ці не нагінацца яго на кут больш 45 ?.
  • Калі плануецца ўстаноўка на зямлю, то неабходна падрыхтаваць падмурак, памер якога па даўжыні і шырыні на некалькі сантыметраў будзе перавышаць памеры блока.
  • Пры частых моцных вятрах ў мясцовасці лепш не выконваць перпендыкулярны мантаж да сцяны. Калі не выканаць гэтую ўмову, то з-за моцнай парусность агрэгат можа проста сарваць.
  • Спачатку вырабляюцца адтуліны пад лапы. Падстаўкі фіксуюцца пры дапамозе анкерных нітаў. Пасля гэтага на іх усталёўваецца кампрэсарны блок і прышрубоўваецца балтамі.
  • Пры дапамозе перфаратара прарабіце адтуліну ў сцяне. Яго дыяметр павінен быць такім, каб у яго вольна змясціўся трубаправод і электрычная праводка. Працягніце камунікацыі да блоку.
  • Валюхаста і зачысціце трубкі, як і пры ўсталёўцы ўнутранага блока.
  • Клапан вонкавага блока павінен быць зачынены. Адкруціць гайку і без затрымак зрабіце падлучэнне, каб пыл і бруд не патрапілі ўнутр. Зацягніце пры дапамозе двух ключоў.

трубаправод

Для таго каб фрэон мог бесперашкодна цыркуляваць, а на кампрэсар не надавалася большая нагрузка, важна выконваць некалькі простых умоў.

  • Выконвайце максімальна дапушчальную працягласць фрэон магістралі.
  • На ўсім участку не павінна быць больш за 15 выгібаў.
  • Не рабіце кут выгібу больш 90 ?.
  • Радыус выгібу не павінен быць менш 100 мм.
  • Для некаторых мадэляў ёсць такое ўмова, што калі працягласць трубаправода не перавышае 8 м, то будзе дастаткова таго хладогента, які знаходзіцца ў вонкавым блоку і не трэба будзе дадаткова напаўняць яго.
  • Пасля мантажу раструб, неабходна вырабіць вакуумную апрацоўку контуру. Для гэтага да клапана на знешнім контуры падключаецца помпа. Яго неабходна ўключыць на 15-20 хвілін. Ён прыбярэ усё паветра і рэшткі вільгаці.
  • Падчас адпампоўкі можна праверыць сістэму на цэласнасць, прайшоўшыся па ўсёй працягласці трубы.
  • Калі вакуум быў створаны, можна адкрыць запорный клапан, каб фрэон запоўніў сістэму. Пасля гэтага можна яшчэ раз праверыць цэласнасць сістэмы пры дапамозе мыльнага раствора, нанесенага пэндзлікам на месцы злучэння.

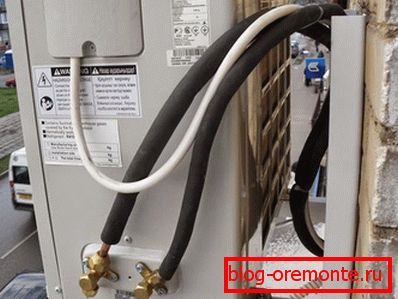

фрэон запампаваны

ўстаноўка дрэнажу

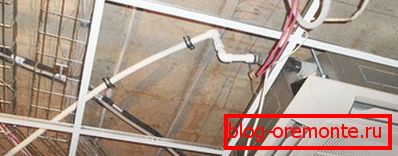

дрэнаж

Для дрэнажу можна ўжываць пластыкавую трубку падыходнага дыяметра.

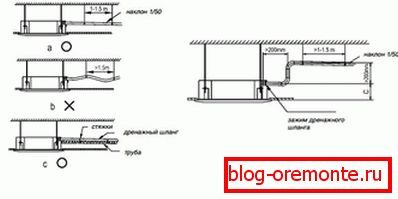

  • падключэнне дрэнажу Пры дапамозе хамута замацуеце трубку да дрэнажнай помпы, які знаходзіцца на ўнутраным блоку.
  • Працягніце яго да месца сліва. Старайцеся не цягнуць за яго, каб не зрушыць галаву ўнутранага блока.
  • Па магчымасці шануйце ўхіл у 2 см на 1 м. Гэта неабходна, каб пасля выключэння кандыцыянера, вадкасць магла выцякаць самацёкам.
  • Канец дрэнажнага шланга не павінен быць пагружаны ў ваду.
  • Для таго каб праверыць дрэнажную сістэму, неабходна праз адмысловую адтуліну на знешнім блоку заліць ваду і ўключыць апарат у рэжым астуджэння. Адзін чалавек можа прасачыць за тым, як працуе помпа, а другі паглядзець, сцякае вада.

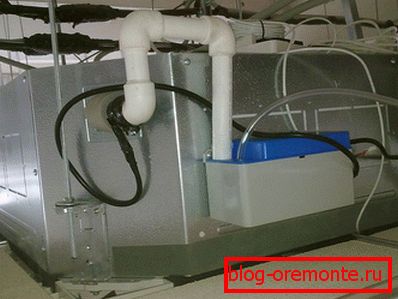

Nalivnaya насос

Падключэнне электрычнай часткі

  • Для кандыцыянера абавязкова павінен быць прадугледжаны асобны аўтамат, ад якога больш нічога не будзе запитано. Добра, калі ёсць магчымасць усталяваць стабілізатар ў выпадку яго адсутнасці ў агульнай праводцы.
  • Контур зазямлення павінен аб'ядноўваць ўнутраны і знешні блок.
  • Калі кабель неабходна надтачыць, выкарыстоўвайце провад такога ж тыпу і перасекі.
  • Падключэнне ажыццяўляецца да знешняга блоку. На ўнутранай частцы вечка нанесеная схема, якая не дасць вам дапусціць памылку.

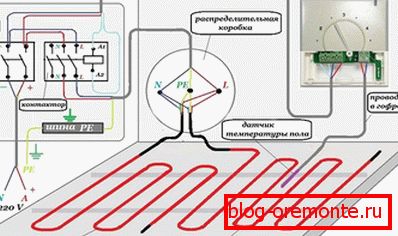

Схема падлучэння да сеткі

Пасля завяршэння падключэння неабходна выканаць тэставы запуск. Пасля ўключэння ўсёй сістэмы ўважліва прыслухайцеся да таго, як функцыянуюць рухавікі ў блоках. Калі прыкметныя староннія бразджанні або іншыя шумы, неабходна перапыніць працу да выяўлення прычыны.

Перыядычна неабходна будзе выконваць няхітрае тэхнічнае абслугоўванне. Яно будзе заключацца ў ачыстцы ўнутраных механізмаў ад пылу, а таксама ў кантролі аб'ёму фреона.

відэа

Паглядзець, як усталёўваюць касетны кандыцыянер мантажнікі, вы можаце ніжэй:

А такім чынам вырабляюць тэхнічнае абслугоўванне касетнага кандыцыянера:
