Ролікі для адкатных брамы і іншыя элементы іх канструкцыі

Наколькі складана вырабіць адкатных вароты? Якія перавагі яны забяспечваюць на фоне традыцыйных ворных варот? Чым адрозніваюцца адзін ад аднаго розныя камплекты фурнітуры, і якія элементы яны павінны ўключаць? У сваім артыкуле я паспрабую адказаць на гэтыя і некаторыя іншыя пытанні.

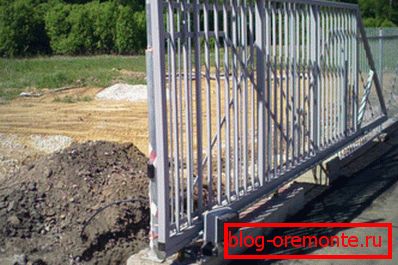

Адкатных вароты: мантаж на жалезабетонны падмурак.

Адкатных супраць ворных

Галоўная перавага адкатных варот - у тым, што яны былі адчынены, не займаюць месца ў двары пры і ня перагароджваюць дарогу. Гэтая асаблівасць вельмі карысная ў невялікім па плошчы двары, які выходзіць на вузкую вуліцу.

Кроме того: управление откатными воротами легко автоматизировать. аўтаматыка может, в частности, иметь дистанционное управление (в том числе по GSM и Wi-Fi).

Зразумела, у рашэнні ёсць і адваротныя бакі:

  • Даўжыня прымыкае да праёму варот прамога ўчастка агароджы павінна быць як мінімум роўная даўжыні створкі. Інакш варотах будзе проста-проста няма куды адкаціцца;

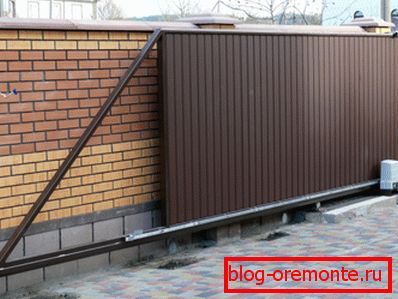

У адкрытым становішчы створка перакрывае 4 - 6 метраў сцяны.

  • Масіўную створку будзе даволі цяжка адкаціць ўручную, калі вы хочаце зэканоміць на электрапрывадзе або калі дома адключылі электрычнасць. Адкрыць ворныя вароты любога вагі пад сілу нават дзіцяці;
  • Канструкцыя ў цэлым атрымаецца куды больш дарагой. Зварныя ворныя вароты з профтрубы 40х40, абабітыя профліст, пры вырабе «пад ключ» абыдуцца вам у 15 - 25 тысяч рублёў. Адкатных з электрапрывадам каштуюць ад 100 тысяч і больш.

Заўважце: нават самаробныя адкатных вароты (пры ўмове, што ўсе працы ад залівання падмурка да зваркі і мантажу ролікаў будуць рабіцца самастойна) запатрабуюць выдаткаў на матэрыялы і фурнітуру як мінімум у 45 - 50 тысяч.

габарыты

На мой погляд, аптымальныя памеры створкі - вышыня ў 2 метры пры шырыні 4 - 6 метраў. Двухметровая вышыня выключыць праява недарэчнага цікаўнасці з боку мінакоў; шырыня створкі ў 4 метра дазволіць цалкам бяспечна заехаць у ваш двор грузавіку з пяском або будматэрыяламі. Павелічэнне шырыні створкі да шасці метраў карысна ў тых выпадках, калі шырыня вуліцы прымушае заязджаць у двор пад вуглом.

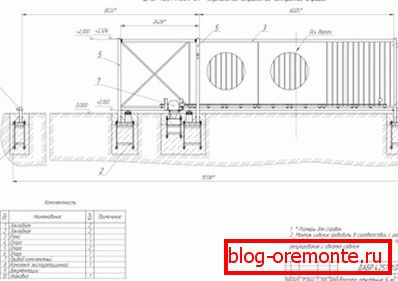

Вызначыўшыся з габарытамі, няцяжка пабудаваць сваімі рукамі чарцяжы брамы.

выдаткі

З чаго складаецца паказаная мной цана матэрыялаў і фурнітуры для варот?

Расклад прыкладна такі:

  • Камплект фурнітуры - каля 15000 рублёў;
  • Метал для каркаса - 5000;
  • Падмурак (арматура, бетон, пясок) - 5000;
  • Аўтаматызаваны электрапрывад - 15-30 тысяч у залежнасці ад вытворцы і функцыянальнасці;
  • Электроды, драты харчавання прывада, фарба і іншая дробязь - яшчэ ад двух да трох тысяч.

Пару пунктаў у спісе варта разабраць больш дэталёва.

фурнітура

Што ўключае тыповы набор фурнітуры?

Вось пералік набору Came серыі М італьянскага вытворчасці:

элемент Колькасць, адзінак
Каляскі апорныя (8 ролікаў) 2
ролік канцавы 1
Улавливатель для канцавога роліка 1
Рэек накіроўвалы, даўжыня 6 метраў 1
Заглушка для рэйкі 2
Клямар накіроўвалая (2 роліка) 1

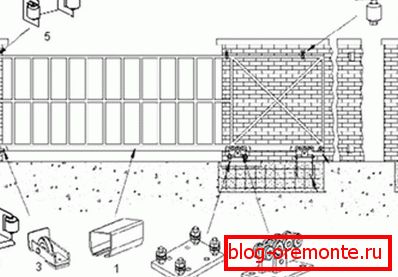

Схема адкатных варот на роліках з указаннем кропак мантажу фурнітуры.

кошт камплекта определяется:

  • вытворцам. Па зразумелай прычыне айчынная прадукцыя абыходзіцца прыкметна танней імпартнай;
  • разліковай нагрузкай (Гэта значыць, папросту кажучы, вагой створкі). Чым яна больш, тым больш жорсткія патрабаванні прад'яўляюцца да трываласці і зносаўстойлівасці фурнітуры, што прама ўплывае на яе кошт.

Я прывяду некалькі прыкладаў рознічных цэн.

брэнд краіна -производитель Вага створкі, кг кошт камплекта
Came Італія 350 14250
Came Італія 700 26400
Came Італія 1700 71475
Алютех Беларусь 500 15450
Roltek Расія 500 12750
Roltek Расія 2000 43950

Внешний вид комплекта фурнитуры Roltek для нагрузки 500 кг.

аўтаматыка

Акрамя вытворцы, камплекты аўтаматыкі адрозніваюцца:

  • Максімальным вагой створкі. Чым ён большы, тым большая магутнасць патрабуецца ад электрапрывада;
  • Хуткасцю адчынення і зачыненні. Звычайна яна вар'іруецца ад 0,15 да 0,35 м / с;
  • Камплектацыяй. Пульт (пульты), фотаэлементы, сігнальныя лямпы могуць уваходзіць у базавы камплект пастаўкі або набывацца асобна.

Вось невялікая вытрымка з прайс-ліста расійскага прадстаўніцтва італьянскай кампаніі Nice.

RB400KCE

  • Максімальная маса створкі - 400 кг;
  • Хуткасць - 0,35 м / с;
  • Камплектацыя: прывад з убудаваным блокам кіравання, пульт, фотаэлементы, сігнальная лямпа з антэнай, замкавы перамыкач;
  • Кошт: 28440 рублёў.

Электрапрывад Nice RB400KCE ў поўнай камплектацыі.

Цікава: кошт таго ж камплекты без сігнальнай лямпы і фотаэлементаў - 18600 рублёў.

Run 1800

  • Максімальная маса створкі - 1800 кг;
  • Хуткасць - 0,16 м / с;
  • Камплектацыя: прывад з убудаваным блокам кіравання;
  • Кошт: 41472 рубля.

ўстаноўка

Цяпер - некалькі рэкамендацый па вырабе і мантажы брамы.

З чаго зрабіць каркас створкі?

Лепш за ўсё выкарыстоўваць профтрубу: яна забяспечыць вялікую жорсткасць у параўнанні з кутком пры такім жа або меншым вазе. Мінімальныя памеры - 60х60 для рамы і 40х20 для падкосіны, якія забяспечваюць калянасць канструкцыі.

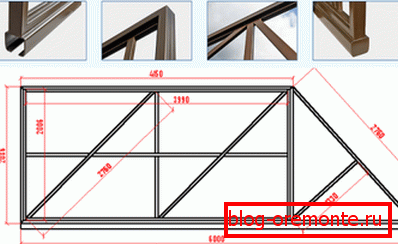

Чарцёж каркаса з профільнай трубы.

Чым абшаляваць вароты?

Вялікую вагу створкі моцна падаражае фурнітуру і аўтаматыку. Адпаведна, пераважныя лёгкія матэрыялы. Я б рэкамендаваў выкарыстоўваць сценавы профліст таўшчынёй 0,55 мм з вышынёй хвалі не больш за 20 мм.

Пара нюансаў:

  1. Для мацавання ашалёўкі лепш выкарыстоўваць заклёпкі, а не саморезы. Яны не расхістваюцца парывамі ветру і не даюць іржавых раг, характэрных для саморезов з парушаным цынкавыя пакрыццём;
  2. Мацаваць трэба кожную хвалю ліста. Інакш парывы ​​ветру будуць суправаджацца бразджанні металу.

Мацаванне профліст на каркас.

Якім павінна быць адлегласць паміж ролікамі, на якія абапіраюцца вароты? Вычарпальная інструкцыя змяшчаецца ў гэтай табліцы:

Адлегласць паміж каляскамі ў залежнасці ад памеру і вагі створкі.

Якімі павінны быць памеры падмурка?

Як правіла, яго даўжыня бярэцца роўнай палове шырыні створкі. Для 4-метровых брамы спатрэбіцца падмурак даўжынёй 2 метры. Глыбіня падмурка на 200 мм перавышае глыбіню прамярзання грунта.

З чаго і як зрабіць падмурак?

Каркас варыцца з швелера шырынёй 120 - 200 мм і рыфленай арматуры дыяметрам 12 - 14 мм. Вертыкальныя пруткі забяспечваюцца папярочнымі сувязямі. Заліванне выконваецца бетонам трываласцю М250.

Увага: плоскасць швелера выраўноўваецца строга па ўзроўні. Найменшае адхіленне ад гарызонту прывядзе да таго, што вароты стануць зачыняцца або адчыняцца з празмерна вялікім высілкам.

Каркас з армаваннем падмурка. Збоку навар пляцоўка для ўстаноўкі электрапрывада.

Як правільна ўсталяваць ролікі адкатных для брамы сваімі рукамі, забяспечыўшы магчымасць іх рэгулявання па вышыні?

Выкарыстоўвайце мацаванне калясак на мантажныя рэгулявальныя пласціны. Пласціна абварваць на швелера, а падстава каляскі фіксуецца на шпільках гайкамі. Такі спосаб мацавання забяспечыць простую рэгуляванне пры памылках у мантажы і пры прасадкі грунту.

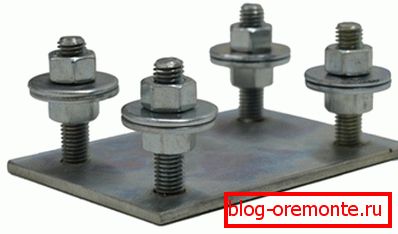

Рэгулявальная пласціна пад каляску.

Прасцей, яшчэ прасцей

Ці можна спрасціць канструкцыю адкатных брамы і скараціць да мінімуму выдаткі на іх збудаванне?

Зразумела. Я змясцую тут некалькі фотаздымкаў спраўна функцыянуюць у суседнім са мной доме варот.

Агульны выгляд брамы. Каркас звараны з кутка 50х50 мм і абабіты ацынкаваным профліст.

Вароты не абапіраюцца на каляскі, а вісяць на выкладзеным-над агароджы швелера, ўзмоцненым ў сярэдзіне зварной фермай.

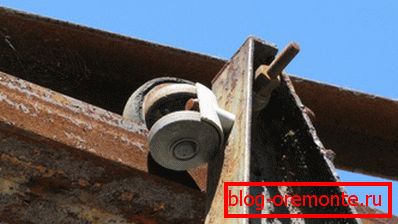

На гэтым фота добра бачныя апорныя і якія фіксуюць ролікі. Апорны ролік забяспечаны гумовым пакрыццём, што прыкметна зніжае ўзровень шуму пры адчыненні і зачыненні варот.

Ніжні апорны ролік ўтрымлівае створку ў вертыкальным становішчы. Адхіляцца ў процілеглым кірунку ёй перашкаджае уласны вагу.

Электрапрывад ўяўляе сабой аднафазны матор магутнасцю 1,5 кВт і раменную перадачу на шкіў, намотваецца на сябе сталёвы трос.

Няхітры механізм нацяжэння троса.

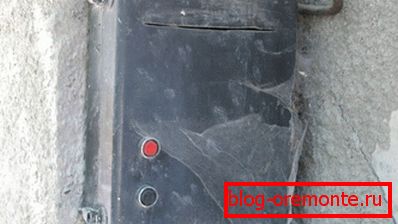

Пульт кіравання прывадам. Адна кнопка закрывае дзверы, іншая - адчыняе.

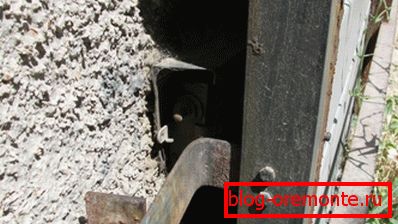

Канцавы выключальнік размыкает ланцуг харчавання, калі створка цалкам зачынена.

заключэнне

Спадзяюся, што гэты артыкул дапаможа паважанаму чытачу стварыць недарагую і функцыянальную канструкцыю. Як звычайна, азнаёміцца ​​з дадатковай тэматычнай інфармацыяй можна, прагледзеўшы відэа ў гэтым артыкуле. Я буду ўдзячны за вашыя каментары і дапаўненні. Поспехаў!
