Правільны разлік слупоў для плота - залог трываласці

Плот выконвае не толькі ахоўную функцыю прысядзібнага ўчастка або пэўнай тэрыторыі, але і з'яўляецца візітнай карткай аб'екта. Простае на першы погляд збудаванне патрабуе пры яго ўзвядзенні дэталёвага і дакладнага выканання пэўных правілаў.

Папярэдні разлік плота дазволіць пазбегнуць у будучыні праблем, звязаных з перакосам, нахілам, падзеннем і іншымі непрыемнасцямі.

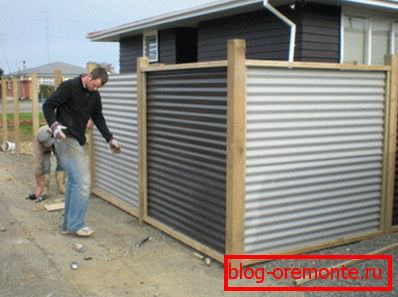

Агароджу сваімі рукамі

канструкцыя агароджы

Любое агароджу можна падзяліць на некалькі канструктыўных частак:

• апорны каркас, які ўтвараецца стойкамі, якія бяруць на сябе агульную нагрузку агароджы;
• аблямовачнымі частка, якая складаецца з профнасціл, штыкетніка, металічнай сеткі і іншага матэрыялу;
• папярочкі (лагі), якія надаюць канструкцыі дадатковую калянасць і трываласць;
• крапежны матэрыял.

Відавочна, што галоўную ролю адыгрывае менавіта апорная частка агароджы.

Для каркаса найбольш часта прымяняюцца слупы:

• металічныя;
• асбоцементной;
• цагляныя;
• драўляныя.

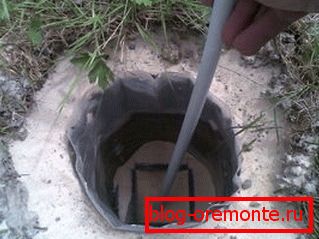

Фота вызначэння глыбіні закладкі слупа

Разлік выдаткаў на агароджу

Кошт канструкцыі

Пры будаўніцтве агароджы сваімі рукамі вельмі важна ведаць, як разлічыць даўжыню плота ў суадносінах з коштам пагоннага і квадратнага метра будучага агароджы.

Перад прыняццем рашэння аб будаўніцтве канструкцыі, неабходна правесці дакладны разлік кошту плота.

правядзенне вылічэнняў

Для правядзення вылічэнняў падыдзе наступная інструкцыя.

1. Разлік пачынаецца з замераў перыметра аб'екта, які неабходна ахаваць;
2. Пасля гэтага, прымаецца рашэнне аб тыпе апорнай і якая агароджвае часткі канструкцыі;
3. Затым вызначаецца колькасць неабходных будаўнічых матэрыялаў, іх кошт, абавязкова ўлічваецца і дадаецца кошт работ;
4. Для ўстаноўкі прыгожага, практычнага і моцнага агароджы неабходна дакладна і правільна разлічыць колькасць будаўнічых матэрыялаў, у тым ліку, праз якую адлегласць ставіць слупы для плота. Ад гэтых разлікаў залежыць як надзейнасць канструкцыі, так і фінансавыя выдаткі;
5. Разлічваецца кошт пагоннага метра агароджы неабходнай вышыні;
6. Агульная даўжыня канструкцыі памнажаецца на кошт пагоннага метра, і атрымліваюцца прыблізныя фінансавыя растраты для неабходнай канструкцыі.

Разлік пагоннага метра плота

Важна ведаць, як разлічыць пагонны метр плота:

1. Для гэтага неабходна агульную даўжыню збудаванні падзяліць на карысную шырыню абранага ліста профнасціл для плота. У выніку атрымаем неабходную колькасць лістоў;
2. Атрыманае колькасць лістоў памнажаем на неабходную вышыню агароджы;
3. Вынік памнажаем на агульную шырыню профнасціл і атрымліваем неабходную плошчу матэрыялу для агароджы;
4. Памножыўшы значэнне плошчы на ​​кошт аднаго ліста, атрымліваем кошт пагоннага метра;
5. Абавязкова неабходна ўлічыць кошт лагов і апоры.

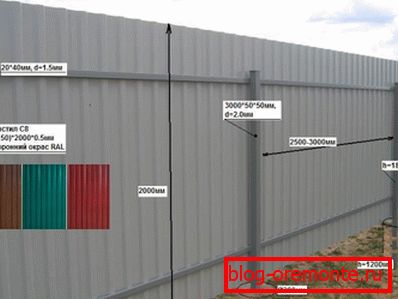

Разлік агароджы - неабходная акалічнасць

Разлік заглыблення апор

Любая агароджа схільная сіле уласнай вагі канструкцыі, якая накіравана строга ўздоўж восі слупа і сіле ветравога напору, якая прыкладзеная папярок канструкцыі. Таму на апору дзейнічае крутоўны (выгінальны) момант, які мае максімум у кропкі выйсця яе з зямлі.

Выгінальны момант - асноўная прычына разбурэння агароджваюць канструкцый. Ўлічваць пры разліку стоек сілу уласнай вагі няма сэнсу, бо яна мінімальная і не аказвае істотнага ўплыву на трываласць падставы.

Многіх уладальнікаў таксама хвалюе пытанне, на якую глыбіню закопваць слуп для плота?

Важна! Для вызначэння глыбіні закладкі апор ў зямлю абавязкова бярэцца пад увагу разлік ветравой нагрузкі на плот.

1. Спачатку неабходна вылічыць меркаваную плошча аднаго звяна (секцыі) будучага плота. Калі выказаць здагадку, што шырыня секцыі агароджы (L) плануецца быць роўнай 2 метры, а вышыня (H) - 1,5 метра, то плошча (S) адной секцыі складзе 3 кв.м. (S = 2,0 м * 1,5 м = 3 кв.м.). Такая ж плошчу будзе прыходзіцца на кожны слуп (па 1,5 метраў кожнай секцыі збудаванні справа і злева ад апоры);
2. Каб атрымаць значэнне ветравой нагрузкі на збудаванне, неабходна памножыць плошчу секцыі на аэрадынамічнае каэфіцыент і велічыню хуткаснага напору ветру. Аэрадынамічнае каэфіцыент (пастаянная велічыня) для вертыкальнай канструкцыі роўны 1,4. Прынятая велічыня напору ветру складае 40 кг на кв.м .;
3. У нашым выпадку мы атрымліваем, што слуп адчувае ветравыя нагрузкі ў 168 кілаграм (3 кв.м * 1,4 * 40 кг / кв.м. = 168 кг).
4. Разлічваем крутоўны момант, які дзейнічае на апору. Для гэтага ветравыя нагрузкі памнажаем на пастаянны каэфіцыент (168 кг * 0,8 = 134 кг / м); Пасля вызначэння крутоўнага моманту, дзелім яго на велічыню каэфіцыента моманту супраціву - 225 (канстанта) (134 кг / м / 225 = 0,6 м);
5. Вылічэнні паказваюць, каб ветравая нагрузка цалкам кампенсавалася, і плот быў абсалютна незалежны ад ветру, неабходна закласці слупы на глыбіню не менш за 60 см. Для ўпэўненасці можна яшчэ дадаць 20 см, так як у самой паверхні зямлі грунт даволі друзлы;

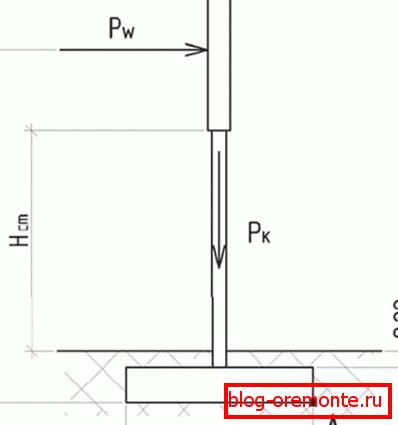

Схема разліку рэкламнага шчыта

Савет! Каб атрымаць сто працэнтную упэўненасць у ўстойлівасці плота, незалежна ад тыпу грунта, узроўня падземных вод і матэрыялу агароджвае часткі канструкцыі, заглублять каркас у зямлю неабходна на палову вышыні плота, плюс яшчэ 10 сантыметраў).

1. Калі грунты, у месцы ўстаноўкі збудаванні, успушвацца падчас замярзання, то глыбіню ўстаноўкі апорных стоек неабходна яшчэ павялічваць да 1,5 м. У месцах, дзе няма магчымасці заглыбіць апоры на разліковую глыбіню, да стоек прыварваюцца куткі для пашырэння плошчы апоры;
2. У выпадку выкарыстання апор з металічных труб для плота, неабходна заліць іх унутры вадкім цэментавым растворам. Каб металічныя трубы абараніць ад карозіі, іх пакрываюць сурыкам;

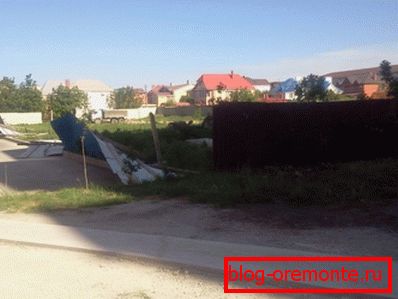

грэбаванне разлікамі

Савет! Для падаўжэння тэрміну службы драўляных слупоў, іх падземную частку неабходна апрацаваць паяльной лямпай, прахарчаваць (пакрыць) керосинобитумным антысептыкам, разагрэтым бітумам або адмысловым насычэннем, а таксама абматаць руберойдам.

1. Дно ямы засынаецца пяском. Апора абсыпаць цагляным боем (жвірам), зверху засынаецца зямлёй і старанна ўтрамбоўваецца. Для большай устойлівасці слупы плота неабходна забетанаваць.

Больш падрабязна з асаблівасцямі ўстаноўкі апор агароджы можна азнаёміцца ​​на відэа ў гэтым артыкуле.

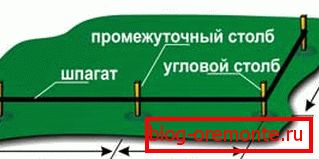

ўстаноўка слупоў

Разлік колькасці апор

Напрыклад, плануецца ўстанавіць агароджу вышынёй у 1,6 м., Агульнай даўжынёй 40 метраў. Ролю асновы будуць выконваць апорныя стойкі, Зацэментаваныя ў ямах, а якія агароджваюць частка будзе выканана з афарбаваных профліст.

Профільныя трубы з'яўляюцца адным з самых распаўсюджаных матэрыялаў для вырабу апор і каркаса, таму што прастакутны перасек зручна выкарыстоўваць падчас мантажу.

Ведаючы параметры профнасціл, вызначаем колькасць лістоў, якія будуць неабходныя для плота.

Калі агульная шырыня такога ліста складае 1,18 м. (Рабочая шырыня - 1,14 м.), То агульную даўжыню агароджы дзелім на працоўную шырыню ліста і атрымліваем значэнне - 40 м / 1,14 м = 35,08 шт. Значыць, для будаўніцтва канструкцыі даўжынёй у 40 метраў неабходна 35 профліст.

Савет! Атрыманае значэнне заўсёды неабходна акругляць у большы бок.

Для разліку колькасці труб у якасці апоры, неабходна агульную даўжыню мае быць агароджы падзяліць на даўжыню адной секцыі (пралёта), якая звычайна роўная 2,0 - 2,5 метра, і да атрыманага значэнню дадаць адзінку (40 м / 2,5 = 16 + 1). Такім чынам, неабходна 17 апорных стоек для ўстаноўкі агароджы агульнай даўжынёй 40 метраў з шырынёй секцыі ў 2,5 метра.

Адлегласць паміж апорамі

Абранае адлегласць паміж слупамі для плота залежыць ад іх перасеку. Чым вышэй канструкцыю вы хочаце пабудаваць, і чым большае адлегласць плануецца паміж апорнымі слупамі, тым больш трывалымі і з вялікім перасекам павінны быць трубы.

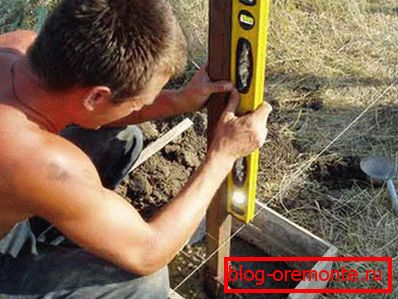

Ўстаноўка апор пад сетку рабіца

Напрыклад, для агароджы вышынёй 2 метры і шырынёй секцыі таксама 2 метры неабходна для апоры выкарыстоўваць круглую трубу 76 х 4 мм, або квадратную 60 х 4 мм і больш.

выснову

Калі дакладна і правільна разлічыць плот, то можна значна зэканоміць будаўнічы матэрыял, а таксама фінансавыя рэсурсы.

Пры разліку агароджы ўсе паказчыкі важныя, у тым ліку адлегласць паміж слупамі плота, ад якога залежыць устойлівасць і трываласць усёй канструкцыі ў цэлым.
