Кованые брамкі і вароты: ўзоры і выкананне сваімі рукамі

Ні адзін прыватны дом альбо дача не абыходзіцца без брамкі і варот - першае выкарыстоўваецца для ўваходу ў двор, другое для ўезду машын. Некаторыя гаспадары аддаюць перавагу выкарыстоўваць у якасці асноўнага ўваходу вароты.

Часцей за ўсё кованые веснічкі і вароты вырабляюцца з металу і упрыгожваюцца ўзорамі з жалезных прутоў і пласцін.

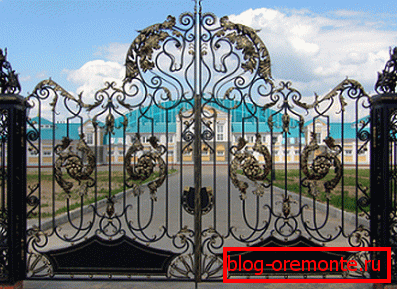

Разьбяныя ўзоры на металічных слупах

Любая каваная ўваходная група складаецца з пэўных дэталяў:

• усталявальная частка - металічныя элементы, якія выкарыстоўваюцца для замацавання апорных слупоў і дзвярэй варот.
• каркас - аснова канструкцыі, ад якой залежыць асноўная форма і калянасць канструкцыі.
• Навесы - элемент, які з'яўляецца сувязным паміж усталявальным профілем і дзвярыма.
• Зашчапка або замак - элемент, які дазваляе забараніць адчыненне варот звонку.
• ўзоры - каваныя металічныя элементы, якія не толькі выступаюць у якасці ўпрыгожвання, але і падтрымліваюць калянасць канструкцыі.

Пры жаданні і багатым вопыце работы з металам можна вырабіць кованые вароты і брамкі сваімі рукамі па эскізах альбо па адвольным задуме. Пры гэтым трэба памятаць пра пастаяннай вібрацыі варот з брамкай і іх вялікім вазе.

Таму важна, каб канструкцыя наважваюць на трывалыя слупы.

Звярніце ўвагу! Пры выкарыстанні цагляных слупоў, класічнага памеру ў паўтара цэглы можа не хапіць - лепш выкарыстоўваць мур у два цэглы, інакш слупы хутка расхістаць.

Якасць металічных слупоў залежыць ад глыбіні вкапывания, трываласці бетанавання і формы (Даведайцеся таксама, як забетанаваць слупы для плота). Металічныя трубы вібруюць больш - менш паддаецца вібрацыі квадратнае, і ў асаблівасці прастакутны перасек.

усталявальная частка

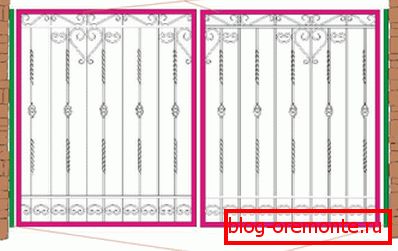

Фота канструкцыі і схемы элементаў

каркас ворот сложно прикрепить напрямую к кирпичному столбу, поэтому используется промежуточное звено – установочный металл. Представляет собой металлический профиль, скрепленный с основанием кирпичного столба, на который устанавливаются навесы, а в последствие навешиваются дверцы.

Установачны метал становіцца на сваё месца падчас муроў слупа, і для выканання дадзенага этапу інструкцыя прадугледжвае наступны алгарытм:

• Металічны профіль наразаецца на неабходныя памеры. Трэба 4 кавалка профілю (для брамкі, для варот - 8) такога памеру, каб пры мацаванні да металічнай аснове слупа, звонку заставалася 2-4 см. Профілю. Таксама патрэбен кавалак, роўны памеру вышыні каркаса - пры прыладзе варот - 2 штукі, брамкі - 1.
• Выконваючы мур слупа, 4 кароткія часткі мацуюцца да металічнай аснове зваркай і абкладаюцца цэглай. Неабходныя цэглу, якія трапляюць на закладныя дэталі, выразаюцца балгаркай.
• Калі слуп гатовы і набраў неабходную трываласць (ад 2 да 4 дзён да тыдня ў залежнасці ад надвор'я), да закладных з дапамогай зваркі мацуецца доўгі профіль.

Савет! На час зварачных работ зачыніце цагляны слуп бляхай - інакш цэгла счарнее ад іскраў.

• Зварныя швы зачышчаюцца з дапамогай балгаркі (кругі - па метале, затым з дапамогай наждачнай паперы).

каркас

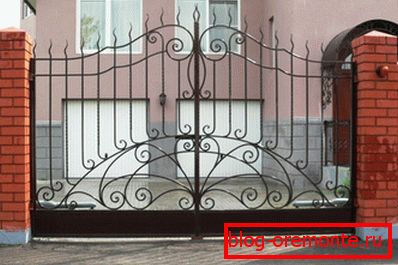

Ворныя вароты на цагляных слупах

Любыя кованые вароты і брамка не абыходзяцца без асноўнай жорсткай канструкцыі.

Класічная форма каркаса - прастакутнік, які складаецца іх 4 частак металічнага профіля. Больш арыгінальна выглядае такая форма, калі бакавыя профілі і ніжняя планка роўныя, а верхняя - разьбяная.

Эксклюзіўныя канструкцыі маюць на ўвазе, выкарыстанне ў якасці роўных профіляў толькі ніжняй часткі каркаса, астатнія - разьбяныя альбо ўзоры.

Каб наглядна разабрацца ў розніцы паміж апісанымі варыянтамі - паглядзіце ўзоры каваных варот і брамак на ілюстрацыях.

Класічная аснова выконваецца па наступнай тэхналогіі:

• Металічныя профілі (даўжыні - індывідуальна па замерах) складаюць на роўную паверхню ў квадрат альбо прастакутнік.
• Канцы трохі зварваюць, каб канструкцыя не "гуляла".
• Выконваецца выраўноўванне, дасягаецца ідэальна роўная форма.
• Праводзіцца канчатковая трывалая зварка.
• Зварныя швы зачышчаюцца балгаркай.

Аснова каркаса пасля дадзеных маніпуляцый гатовая, але каб у наступстве ўсталяваць канструкцыю на месца, да каркаса трэба прымацаваць навесы.

Навесы

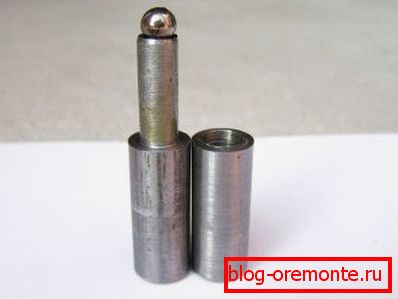

кропкавыя навесы

Класічны варыянт падстрэшкаў складаецца з двух частак - першая абсталяваная штыром, другая - пазай.

Дадзеная дэталь ўсталёўваецца такім чынам:

• Палова навесы, абсталяваная штыром, прыварваюць да вертыкальных профілях каркаса.
• Іншая палова, абсталяваная пазай, аналагічным метадам мацуецца на усталявальную частку.
• Зварныя швы зачышчаюцца.

Звярніце ўвагу! Навесы лепш ўсталёўваць на дэталі да іх мацавання (на каркас і на усталявальную частка да моманту іх мацавання на асноўнае месца) - пры зварцы па месцы можна пашкодзіць цагляныя слупы.

Асаблівая ўвага трэба надаваць памерах - абедзве часткі навесы павінны размяшчацца на аднолькавай вышыні, інакш ўваходная група будзе вісець крыва. Лепш спачатку мацаваць навес на установачны метал, затым адмяраць памеры і пераносіць іх на каркас, кошт памылкі можа каштаваць ўсёй працы.

ўзоры

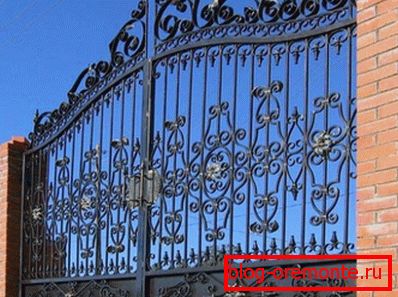

ўзоры из прутов и пластин

Для стварэння ўзораў ужываецца звычайная арматура, лепш выкарыстоўваць гладкі профіль. Яшчэ сімпотней глядзяцца ўзоры з арматуры квадратнага перасеку (см.также артыкул Прыгожыя ўзоры на платах).

Пачатак стварэння любога ўзору складаецца ў яго прамалёўцы. Пажадана выразна выконваць маштаб, каб затым даведацца неабходную даўжыню узорны арматуры.

Найпростая схема стварэння ўзораў:

• Арматура наразаецца на неабходныя памеры з дапамогай балгаркі.
• Дубцы разаграваюцца да пунсовага стану ў горне альбо газавай гарэлкай. Самы хуткі і зручны варыянт - выкарыстанне газавага горна.
• З дапамогай розных прыстасаванняў прэнтах надаецца патрэбная форма.

Каб мець уяўленні аб разнастайнасці формаў узораў, звярніце ўвагу на эскізы каваных варот і брамак - упадабаныя можаце змаляваць на ўласны эскіз.

Для самастойнага стварэння ўзораў для кованых варот і брамак выкарыстоўваюцца адмысловыя прылады:

• Сцісканне рэшт дубца - выкарыстоўваецца станок "эксцэнтрык", які складаецца з двух вальцов, паміж якімі ўстаўляецца арматура.
• Ўзор "гусіная лапка" выконваецца на рабрыстай часткі таго ж станка - дубец ўстаўляецца паміж вальцов і арматура прымае рабрыстую форму.
• Загінання прутов праводзіцца на станку "слімак" - прылада разлічана на згін арматуры на халодную, але разагрэў метал можна дамагчыся больш роўнага ўзору.
• Станок "тарсіённай" ўжываецца для закручвання дубцоў вакол сваёй восі - арматура заціскаецца з аднаго канца, з іншага ўстаўляецца ў крутоўны дэталь.

Для змацавання дэталяў больш выгадна выкарыстоўваць хамуты - тонкія палоскі металу невялікі шырыні. Мацаванне узораў да каркаса - зварка з наступнай акуратнай зачысткай швоў.

У заключэнне

Ўласнаручнае стварэнне кованых канструкцый - гэта сур'ёзная шчыльная праца. Напрыклад, нават вялікія гаражныя секцыйныя вароты з брамкай зрабіць лягчэй, чым кованые.

Але, паверце, вынік прац ўразіць прыгажосцю, і будзе доўга нагадваць пра займальным стварэнні канструкцыі (см.также артыкул Прыгожыя брамкі і арыгінальныя вароты). У прадстаўленым відэа ў гэтым артыкуле вы знойдзеце дадатковую інфармацыю па гэтай тэме.
