Аўтаматычныя вароты з дыстанцыйным адкрыццём - усе сакрэты

Тэхнічныя навінкі ўсё шчыльней ўваходзяць у наша жыццё, і калі раней аўтаматычныя вароты былі дзівоцтвам і паказчыкам статусу, то зараз іх можа дазволіць сабе большасць людзей. З свайго досведу магу сказаць, што кошт працы па ўсталёўцы сістэмы часта складае вялікую частку агульных выдаткаў, а калі вы выдаткуеце трохі часу і разбярэцеся ва ўсіх асаблівасцях мантажу, то зможаце зэканоміць дзясяткі тысяч рублёў.

Уважліва прачытайце артыкул, і вы будзеце разбірацца ў гэтай тэме лепш, чым 90% людзей.

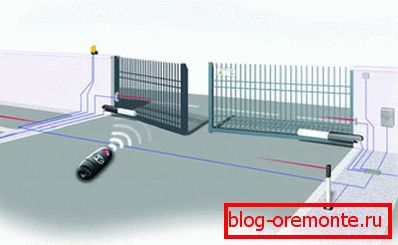

Сістэма працуе з пульта дыстанцыйнага кіравання, што вельмі зручна

збудаванне канструкцыі

Адразу адзначу - я буду разглядаць ворны варыянт, так як з усіх магчымых ён самы надзейны і трывалы (пры ўмове выкарыстання якасных камплектуючых і правільным мантажы). І гэты варыянт больш падыходзіць для ўязных сістэм, па меншай меры я распавядаюць аб сваім вопыце работы менавіта з такімі канструкцыямі. Я думаю, аўтаматычныя вароты для гаража з дыстанцыйным адкрыццём робяцца аналагічным чынам, бо што тычыцца камплектуючых, то яны аднолькавыя і ў тым і ў іншым выпадку.

Выбар пэўнага варыянту

Калі вы думаеце, што можна проста заехаць у спецыялізаваную кампанію і купіць набор аўтаматыкі для варот, то вы вельмі моцна памыляецеся. Ёсць мноства варыянтаў, якія адрозніваюцца па сваіх характарыстыках, і, каб падабраць аптымальнае рашэнне, вам трэба ўлічыць некалькі асноўных фактараў:

Вага і плошчу створак Гэта два ўзаемадапаўняльныя аспекты, ад іх больш за ўсё залежыць нагрузка на сістэму адчынення. І калі з вагой усё зразумела (вылічыць яго не складзе працы), то плошча многія выпускаюць з выгляду, а між тым, чым яна больш, тым вышэй ветравыя нагрузкі.

А як паказвае практыка, менавіта вецер часцей за ўсё служыць прычынай выхаду з ладу прывадаў. Вам трэба разлічыць плошчу створкі, гэта проста: даўжыня памнажаецца на вышыню

інтэнсіўнасць адчынення Часцей за ўсё інструкцыя дае паказчык у працэнтах, што незразумела простаму чалавеку. Але тут усё даволі проста, калі паказана, напрыклад, 20%, то гэта значыць, што сістэма разлічана на фактычную працу на працягу 12 хвілін у гадзіну. То бок, чым вышэй паказчык, тым больш можа працаваць сістэма, для прыватнага домаўладання тых жа 20% дастаткова, але для грамадскіх аб'ектаў гэтага можа быць мала
Лёгкасць ходу створак Гэты крытэр залежыць ад таго, наколькі пісьменна устаноўлены вароты і наколькі якасныя завесы вы ўстанавілі. Ніжэй я распавяду, як правільна выставіць канструкцыю, каб нагрузка на аўтаматыку была мінімальнай
якасць вырабаў Ніжэй я крыху падрабязней закрану гэты аспект, тут толькі адзначу адно: нельга эканоміць на дадзенай сістэме. Танныя варыянты як правіла валодаюць паказчыкамі значна ніжэй заяўленых, акрамя таго, у сістэме часта выкарыстоўваюцца пластыкавыя шасцярні, якія стаяць трохі, але хутка выходзяць з ладу, пры гэтым можа апынуцца, што іх няма ў наяўнасці, і вам прыйдзецца чакаць дастаўкі некалькі тыдняў

Важна! Хачу больш падрабязна расказаць пра ветравой нагрузцы і разліку гэтага паказчыка. Напрыклад, вароты памерам 2х3 метра маюць плошчу 6 м 2, бярэм сярэдні паказчык нагрузкі для большасці рэгіёнаў у 50 кг / м і атрымліваем 300 кг, да гэтага дадаецца маса створкі, дапусцім 100 кг, і ў выніку атрымліваецца 400 кг. Гэты вынік я раю памножыць на 2, атрымліваецца 800 кг - менавіта такая аўтаматыка гарантавана будзе служыць доўга і без праблем вытрымае ўсе нагрузкі.

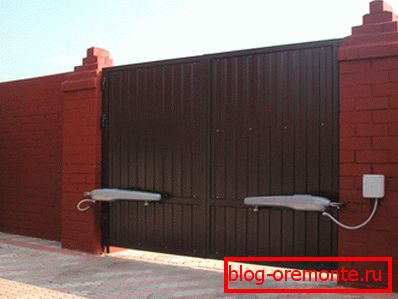

Заўсёды набывайце абсталяванне з запасам трываласці, тады Оны вытрымае нават самы моцны вецер

Таксама вы павінны вызначыцца з тыпам канструкцыі, ёсць два асноўных варыянту:

  • рычажные канструкцыі складаюцца з двух элементаў, злучаных шарнірам, якія адкрываюць-зачыняюць вароты шляхам згінання або выпроствання рычагоў. Гэты варыянт можа стаць выдатным варыянтам для тых, у каго слуп размешчаны на адлегласці ад апор варот, бо рычаг можа быць прымацаваны ў 20-40 гл ад краю створкі. Дадзенае рашэнне досыць надзейна, але выкарыстоўваецца нячаста з прычыны немалой кошту;

На фота: рычажные варыянты незаменныя пры мацаванні на каменных слупах

  • Лінейныя або, як іх яшчэ называюць, чарвячныя канструкцыі працуюць за кошт штока, які прыводзіцца ў дзеянне чарвячнай перадачай. Гэта найбольш распаўсюджаны і папулярны варыянт, які адрозніваецца прастатой ўстаноўкі і дэмакратычнай коштам. Але часам для забеспячэння надзейнасці на цяжкія вароты вялікага памеру трэба ставіць па два элемента, гэта спалучана з дадатковымі выдаткамі, але затое вы будзеце спакойныя за трываласць сістэмы.

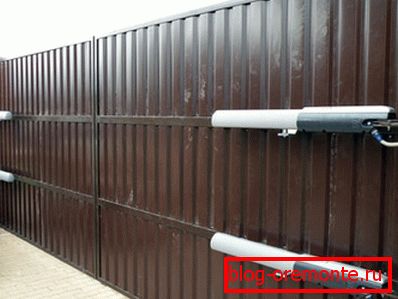

Спараны варыянт - лепшае рашэнне для вялікіх варот

падрыхтоўчы этап

Разбярэмся, што спатрэбіцца для працы, для пачатку пералічу неабходныя складнікі канструкцыі варот:

  • Трывалыя слупы, якія будуць трымаць вага створак і на якіх будзе мацавацца аўтаматыка. Вядома, можна зрабіць варыянт, у якім апора варот не будзе месцам мацавання кранштэйнаў, а яны будуць зафіксаваныя на каменных або цагляных слупках, тут усё залежыць ад асаблівасцяў вашай уязной канструкцыі. Самае галоўнае гэта трываласць элементаў, яны не павінны дэфармавацца ні пры якіх умовах;
  • Завесы для адчынення-зачыненні створак. Я настойліва рэкамендую выбіраць як мага больш якасны і надзейны варыянт, лепш за ўсё калі яны будуць на падшыпніках, так як гэты тып вырабаў забяспечвае максімальную лёгкасць ходу і дазваляе мінімізаваць нагрузку на сістэму адчынення, тым самым падаўжаючы тэрмін яе службы;

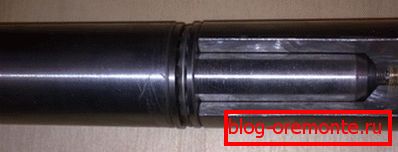

У завесах павінна прысутнічаць маслёнка, праз якую вы зможаце дадаваць змазку

  • Створкі варот таксама павінны быць надзейнымі, падрабязна спыняцца на гэтым аспекце я не буду, толькі адзначу наступнае: самае галоўнае - трывалы каркас. Для ашалёўкі лепш выкарыстоўваць лёгкія ліставыя матэрыялы, яны выглядаюць прывабна і пры гэтым важаць трохі, што дазваляе знізіць нагрузку на сістэму;
  • Для таго каб вароты заўсёды размяшчаліся ў вызначаным становішчы і ў закрытым стане дэфармуецца нагрузкі былі мінімальнымі, выкарыстоўваюцца ўпоры. Яны ставяцца пасярэдзіне ў месцы злучэння створак і па баках. Важна выставіць элементы так, каб яны не заміналі працы і ў той жа час абмяжоўвалі рух створак пры адчыненні і зачыненні;

Ўпоры задаюць дыяпазон, у якім могуць рухацца створкі, тым самым прадухіляючы дэфармацыю кранштэйнаў

  • Ручкі патрэбныя на выпадак, калі прыйдзецца адчыняць вароты ўручную пры перабоі з электрычнасцю. Завалу дазваляе зачыніць вароты знутры, прадухіляючы іх адчыненне любым спосабам. Гэтыя элементы неабавязковыя, але пажадана, калі яны будуць прысутнічаць у канструкцыі.

Зараз разбяромся, што спатрэбіцца з аўтаматычнай часткі, часцей за ўсё ўсё патрабаванае прадаецца ў камплекце, але ўсё-ткі я раскажу вам, што павінна ўваходзіць у дыхтоўны набор, так як часам прадаўцы прапануюць няпоўны пералік, і вам прыйдзецца дакупляць тое, што апрыёры павінна было быць у наяўнасці:

  • Два ці чатыры прывада, яны адрозніваюцца і могуць быць правабаковыя і левабаковыя. Пры куплі лепш праверыць гэтыя элементы, так як асабіста ў мяне была сітуацыя, калі на скрынцы была няправільная маркіроўка і ў выніку апынулася, што нам прадалі два правых прывада і давялося ехаць у краму за 50 км, а гэта выдаткі часу і сродкаў;

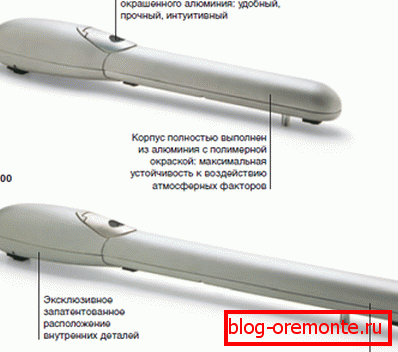

Чым шырэй створкі, тым даўжэй патрэбныя прывады, памятайце пра гэта

  • Блок кіравання выконваецца ва влагозащищенном корпусе, і ў ім размяшчаюцца трансфарматар і галоўная плата;
  • Для кіравання выкарыстоўваецца цэлы набор элементаў: адмысловы пульт дыстанцыйнага кіравання варотамі (іх колькасць павінна быць такім жа, як і колькасць аўтамабіляў, якія праязджаюць праз вароты), фотаэлементы, прыёмнік і перадатчык сігналу;

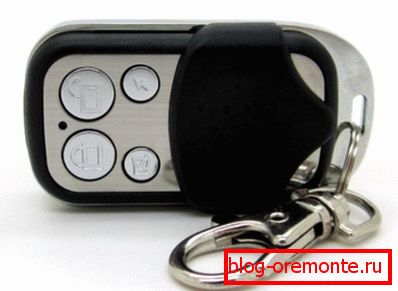

Сучасныя сістэмы камплектуюцца кампактнымі пультамі, з дапамогай якіх і ажыццяўляецца дыстанцыйнае кіраванне

  • Крепеж для сістэмы таксама павінен уваходзіць у камплект, таксама абавязкова павінны прысутнічаць пласціны, з іх дапамогай мантаж не выкліча цяжкасцяў.

працоўны працэс

Я раскажу пра асноўныя патрабаваннях да канструкцыі, выкананне якіх забяспечыць выдатную працу аўтаматычных варот.

Пачнем з агляду будаўнічых работ:

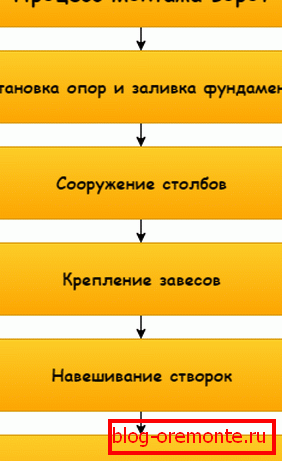

Працэс такі ж, як і са звычайнымі варотамі

  • Для пачатку трэба выставіць металічныя слупы, для гэтага можна выкарыстоўваць або прафіляваную трубу, альбо два швелера, звараныя адзін з адным. Самае галоўнае - якасна забетанаваць апоры, глыбіня іх залажэння павінна складаць як мінімум паўтара метра, каб забяспечыць запас трываласці і выключыць нахіл слупоў пад вагай створак і ветравыя нагрузкі;
  • Выдатнае рашэнне - обкладывание металічнага слупа цэглай, пры гэтым у месцах мацавання завес і кранштэйнаў можна наварыць спецыяльныя пласціны, гэта вельмі моцна спрашчае далейшыя працы. Ніжэй паказаны прыклад, тут важна правільна разлічыць месца размяшчэння элементаў, можна так жа выводзіць мацавання для плота, гэта на самай справе вельмі зручна;

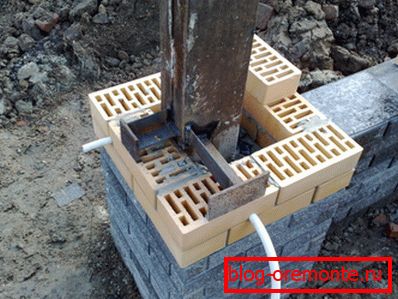

Пласціны звонку слупа робяць працэс ўстаноўкі варот нашмат прасцей

  • Ворныя вароты трымаюцца на завесах, і менавіта да іх прад'яўляюцца павышаныя патрабаванні ў аўтаматычных сістэмах. Чым лягчэй будзе рухацца канструкцыя і чым раўней будуць выстаўлены вароты, тым менш нагрузка будзе аказвацца на прывады ў працэсе працы. Менавіта таму трэба выстаўляць заслоны асабліва старанна, часцей за ўсё выкарыстоўваецца па пары элементаў, калі трэба па тры завесы, то лепш даручыць працу спецыялістам;

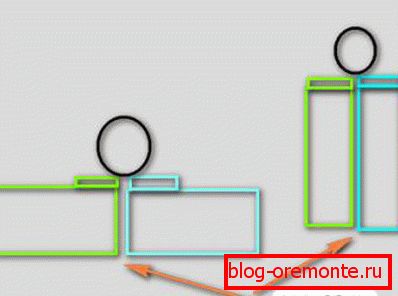

Калі завесы прыварваюцца, то важна вельмі дакладна выставіць іх

  • Пасля ўсіх вышэйапісаных работ можна прыступаць да навешвання створак, яны ўсталёўваюцца на завесы, пасля чаго правяраецца праца канструкцыі, пры адчыненні-зачыненні нічога не павінна перашкаджаць брамы. У выпадку з драўлянымі канструкцыямі завесы прыкручваюцца да паверхні і тут так жа важна сапраўды выставіць становішча брамы;
  • Далей трэба вызначыць месца ўстаноўкі упораў, якія будуць абмяжоўваць рух брамы, важна надзейна замацаваць іх, каб яны ў экстраных выпадках, напрыклад, пры парыве ветру, не давалі створкам выкручвацца, гэта прадухіліць паломку кранштэйнаў.

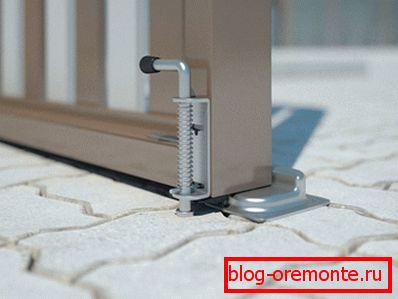

Абмежавальнікі павінны быць выстаўлены вельмі дакладна

Важна! Толькі калі вароты цалкам выстаўлены, можна прыступаць да ўсталёўкі аўтаматыкі, не трэба выконваць работы адначасова, бо гэта багата праблемамі і няякасным мантажом.

Ўстаноўка аўтаматычнай сістэмы адчынення варот сваімі рукамі складаецца з некалькіх этапаў:

  • У першую чаргу ўстанаўліваюцца прывады, вельмі важна надзейна замацаваць іх на слупках і выставіць роўна. Часцей за ўсё ў камплекце ідуць пласціны, якія мацуюцца да паверхні і на якія вельмі проста фіксуюцца пасля. Вельмі важна загадзя азнаёміцца ​​з інструкцыяй, яна павінна быць на рускай мове з зразумелымі і падрабязнымі схемамі, якія наглядна паказваюць самыя важныя этапы;
  • Вельмі важна правесці пісьменную і правільную пракладку правадоў, так як яны ідуць да ўсіх элементаў сістэмы. Прасцей за ўсё схаваць іх пад зямлю ў гафрыраванай трубе, а што тычыцца слупкоў, то ідэальна прапусціць провад ўнутры пры іх узвядзенні, калі ж гэтага не зроблена, то можна паглыбіць адзін з кладкавых швоў і пракласці кабель там. Падрабязная схема паказана ніжэй, у ёй няма нічога складанага, галоўнае - рабіць усё акуратна;

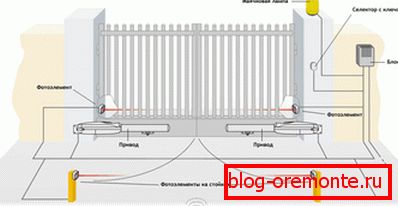

Выкарыстоўвайце драты ў надзейнай ізаляцыі

  • Далей ўсталёўваюцца ўсе астатнія часткі - фотаэлементы з вонкавай і ўнутранай боку, блок кіравання, селектар з ключом на выпадак аварыйнага адчынення, а таксама маячок, які будзе папярэджваць навакольных пры адчыненні і зачыненні варот. Калі вы правільна развялі кабель, то вам застанецца проста падключыць кожны элемент і замацаваць яго, усё досыць проста і зразумела;

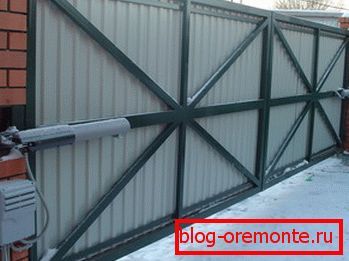

Каб не цягнуць драты далёка, ёсць сэнс размяшчаць блок кіравання каля аднаго з прывадаў

  • Апошні этап - падлучэнне сістэмы да электрычнай сеткі і праверка працы сістэмы. Трэба праверыць не толькі дыстанцыйны пульт, але і аварыйнае адчыненне, каб пераканацца, што ўсё працуе так, як мае быць.

Вось і ўсё, што трэба ведаць аб работах па ўстаноўцы ворных канструкцый. Варта сказаць, што адкатных варыянты нават прасцей у рэалізацыі, але ў іх ёсць два істотных недахопу: трэба шмат вольнага месца пад адсоўваюць вароты і кошт сістэмы нашмат вышэй.

Хачу напрыканцы даць некалькі рэкамендацый па выбары якасных канструкцый:

  • Лепш набываць надзейныя заходнія варыянты, якія часцей за ўсё маюць італьянскае або нямецкае паходжанне. Большасць кампаній не трымаюць іх у наяўнасці, таму прыйдзецца чакаць дастаўкі на працягу 1-2 тыдняў. Што тычыцца кошту, то яна пачынаецца ад 200 000 за камплект і залежыць ад характарыстык абсталявання;
  • Кітайскія варыянты каштуюць ад 50 000 за камплект, але надзейнасць гэтых варыянтаў пакідае жадаць лепшага. Рашэнне за вамі, але асабіста я лічу, што падобныя сістэмы павінны быць якаснымі і надзейнымі;
  • Што тычыцца брэндаў, то я магу з упэўненасцю парэкамендаваць вам некалькі кампаній, якія даўно займаюцца вытворчасцю падобнага абсталявання і прапануюць якасную прадукцыю. Гэта кампаніі «Came», «Nice», «Hormann», «FAAC», «Marantec».

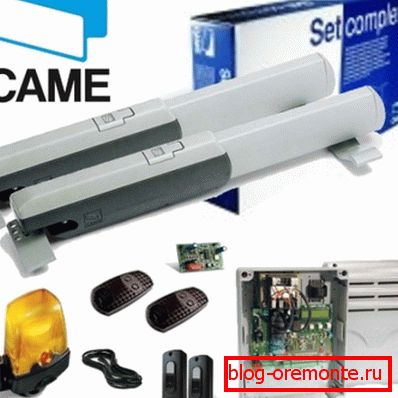

Кампанія «Came» - флагман у вытворчасці аўтаматыкі для брамы

выснову

Не думайце, што праца па ўстаноўкі аўтаматыкі на вароты вам не па сілах, рэкамендацыі з гэтага агляду плюс інструкцыя ад вытворцы дапамогуць зразумець усе важныя нюансы. Відэа ў гэтым артыкуле наглядна пакажа працэс, а калі ў вас ёсць пытанні - пішыце іх у каментарах ніжэй.
