Адкатных вароты з брамкай: парады па вырабе

Вароты яшчэ са старажытных часоў лічыліся асобай гаспадара дома. На іх размяшчаўся герб сямейства, а трываласць матэрыялу магла вытрымаць нават аблогу сценабітных гармат.

У цяперашні ж час пры вырабе брамы сваімі рукамі асаблівы ўпор робяць на практычнасць і магчымасць аўтаматызаваць ўвесь працэс працы.

Выраб і ўстаноўка

Самым папулярным тыпам брамы лічацца адкатных. Яны даволі зручныя ў звароце, практычныя і не займаюць шмат месца пры адчыненні. Пры гэтым калі ў іх устанавіць дадатковую металічную брамку, то ў выніку атрымаецца вельмі зручная канструкцыя.

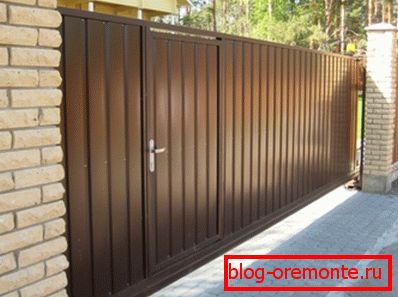

Вароты адкатных з брамкай вырабленыя з металічнага профіля

Прынцып дзеяння і патрабаванні да месца ўстаноўкі

Перш за ўсё, варта адзначыць, што вароты з адкатных прынцыпам адчынення маюць патрэбу ў ідэальна роўнай паверхні, на якой будуць ўсталёўвацца накіроўвалыя. Таксама неабходна мець досыць месцы з любога боку ад праёму, каб было, дзе змясціць створку ў адкрытым стане.

Менавіта таму ў невялікіх памяшканнях або з малым перыметрам выкарыстоўваюць гаражныя секцыйныя вароты з брамкай, якія не так патрабавальныя да прасторы.

Часцей за ўсё адкатных вароты усталёўваюць на гатовыя палазы, якія асобна можна набыць у будаўнічых крамах ці замовіць. Пры гэтым да іх дадаюць рухавік, які можа забяспечыць плыўнае адчыненне, а часам і рэдуктар, для паніжэння ліку абарачэнняў.

Некаторыя аддаюць перавагу мантаваць спецыяльныя сістэмы актывізацыі харчавання з дапамогай пультаў дыстанцыйнага кіравання або схаваных кантрольных элементаў.

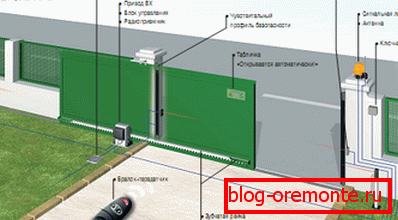

Схематычны праект з указаннем усіх дадатковых элементаў і сістэм аўтаматычнага адчынення

выраб каркаса

Адной з самых сур'ёзных праблем пры эксплуатацыі варот дадзенага тыпу з'яўляецца высокая верагоднасць узнікнення перакосаў, паколькі большую плошчу неабходна ўтрымліваць мінімальнай колькасцю металічных каркасаў, каб не абцяжарваць вага ўсёй канструкцыі.

  • Зыходзячы з разлікаў калянасці і практычнага вопыту, пры шырыні пралёта 4 м лепш за ўсё выкарыстоўваць профільную трубу 50х50.
  • Для пачатку з яе неабходна зварыць каркас, які будзе мець параметры варот. Пры гэтым некаторыя майстры для большай надзейнасці аддаюць перавагу вырабляць іх у выглядзе паловы равнобокая трапецыі. Куты такой канструкцыі будуць у закрытым стане служыць дадатковым узмацненнем, знаходзячыся за надзейнай сцяной.
  • Далей неабходна размясціць ўнутры каркаса рэбры калянасці. Пры гэтым інструкцыя па мантажы мяркуе, што для пачатку варта размясціць дзвярны праём.

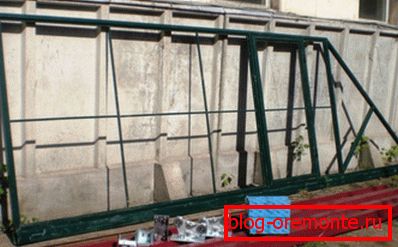

Гатовы каркас з усталяванай брамкай і ролікамі для адчынення

  • Брамку ня каштаваць размяшчаць па цэнтры, але і не варта ссоўваць занадта блізка да бакоў. Менавіта таму, спачатку прыварваюць да каркаса трубы, якія ператвараюць яго з трапецыі ў два трыкутніка і прастакутнік. Пры гэтым яны будуць з'яўляцца бакамі саміх варот.
  • Брамку размяшчаюць у метры ад адной з гэтых труб. Яе шырыню робяць ад 800 да 1000 мм, выкарыстоўваючы ўсё той жа матэрыял, што і для самога каркаса. Пры гэтым яе габарыты вылучаюць асобна, приваривая метал да перыметры канструкцыі.
  • Такім чынам, атрымліваецца, што застаецца ўзмацніць ўсяго 2 метра варот, што і робяць пры дапамозе профільных труб, приваривая іх у выглядзе крыжа або кратаў.

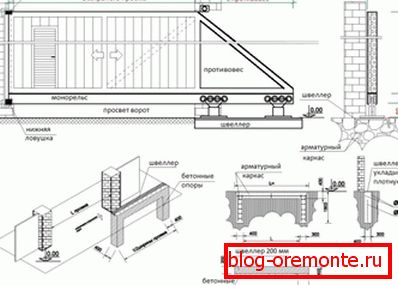

Варыянт чарцяжа з некаторымі памерамі і допускамі

  • Пасля гэтага неабходна ўсталяваць завесы на брамку. Звычайна цана гэтых прыладаў не моцна вялікая, таму выбіраць варта надзейныя і якасныя дэталі, ня эканомячы на ​​матэрыяле. Іх варта размяшчаць такім чынам, каб дзверы адкрывалася ўнутр, не замінаючы нармальнаму функцыянаванню варот.
  • Затым усю канструкцыю апрацоўваюць нейтралізатарам іржы і грунтуюць.

Савет! Перш чым прыступаць да вырабу, трэба зрабіць чарцёж. Працаваць па ім будзе прасцей і пазбавіць майстры ад магчымасці дапусціць памылку ў мантажы.

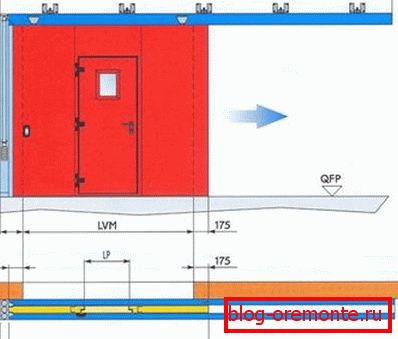

Схема размяшчэння ўсіх элементаў з указаннем асноўных памераў

Ўстаноўка рухомых і крапежных элементаў

Дадзены працэс з'яўляецца асноўным і менавіта ад яго залежыць надзейнасць усёй канструкцыі і функцыянальнасць элементаў адчынення.

  • Перш за ўсё, варта адзначыць, што для большай трываласці і павышэння эксплуатацыйнага тэрміну варта выкарыстоўваць завадскія рухомыя элементы, якія варта ўсталяваць на гатовую канструкцыю.
  • Звычайна ўнутры кожнай ўпакоўкі з імі існуе інструкцыя, падрабязна апісвае, як функцыянуе канкрэтная мадэль. Аднак спецыяльны каркас для яе давядзецца рабіць у любым выпадку.

Тыпавая схема ўстаноўкі рухомых элементаў на вароты

  • Для пачатку неабходна зварыць раму па даўжыні брамы. Яе пры дапамозе адмысловага крапежнага матэрыялу ў выглядзе анкерных нітаў або узмоцненых ўдарных дзюбеляў замацоўваюць на ўнутраным боку плота, з таго боку, дзе будуць знаходзіцца вароты пры адкрыцці.
  • У якасці рэбры калянасці ўнутры рамкі можна прыварыць па дыяганалі дадатковую перакладзіну, але так, каб яна не замінала адкрываламу прыладзе.
  • Менавіта на гэты каркас трэба прымацаваць у адпаведнасці з кіраўніцтвам па эксплуатацыі рухомыя элементы завадской вытворчасці. На іх трэба змантаваць касцяк варот і ўставіць у яго раму дзвярэй.
  • Потым усталёўваюць рухавік і кіраўнікі элементы, хаваючы драты ў супрацьпажарныя гафрыраваныя шлангі.

Савет! Пры адчыненні брамы ўся канструкцыя ператвараецца ў даволі хісткае прылада. Пры гэтым адкрытая ў іх брамка можа значна аслабіць і без таго няўстойлівае становішча, саслабляючы ўсе рухомыя элементы, скарачаючы тэрмін іх эксплуатацыі. Таму рэкамендуецца ўсталёўваць на дзверы спецыяльны кантралёр, які не дае спрацоўваць аўтаматыцы пры адкрытым стане.

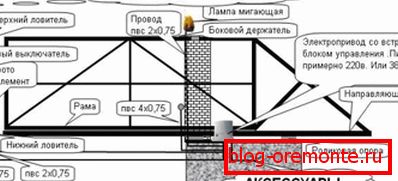

Размяшчэнне ўсіх элементаў электрычнай сістэмы адчынення

прафіляваны ліст

Далейшае выраб адкатных варот заключаецца ў ўстаноўцы на каркас лістоў металічнага профіля. Пры гэтым звычайна выкарыстоўваюць матэрыял у 3 мм таўшчынёй, што дазваляе зрабіць даволі трывалы і надзейны каркас.

Тыпавой металічны профіль для платоў

Асобна варта адзначыць той факт, што існуе вялікая колькасць разнавіднасцяў гэтага профілю. У крамах будаўнічых матэрыялаў можна знайсці нават спецыяльныя лісты, прызначаныя менавіта для варот і платоў. Яны адрозніваюцца асаблівым відам прафілявання і антыкаразійным пакрыццём.

Існуюць і такія віды гэтага матэрыялу, на якія наносяць розныя малюнкі і нават фота. Пры гэтым якасць такога малюнка настолькі вялікае, што ён практычна не выгарае на сонца і добра пераносіць розныя атмасферныя ўплыву.

Замацоўваюць такі ліст на каркасе пры дапамозе адмысловых саморезов з абаронай ад выкручвання або нітаў. Капялюшыкі такога крапежнага матэрыялу звычайна выбіраюць пад колер паверхні металічнага профіля, а часам проста размалёўваюць.

Савет! Лепш за ўсё выбіраць металічны профіль з нанесеным малюнкам. Яно не толькі будзе прыгожа глядзецца на варотах, але і паслужыць дадатковай абаронай. Пры гэтым кошт такога матэрыялу не нашмат даражэй, чым тыпавога металу для вырабу плота.

Металічны профіль з нанесеным малюнкам

выснову

Прагледзеўшы відэа ў гэтым артыкуле можна ўпэўнена рэзюмаваць, што выраб адкатных варот з'яўляецца даволі простым працэсам. Аднак ён патрабуе строга захавання правілаў мантажу і інструкцыі да адкрываюцца элементам. Таксама неабходна ўлічваць, што для выканання працы запатрабуюцца адмысловыя навыкі і інструменты, якія дазваляюць працаваць з металам.
