Вузел падмешвання для цёплай падлогі самому

Технология водяного теплого пола в наше время далеко не диковинка. Теплыми полами обустраивают всю жилую площадь, делая их основными. Также их укладывают в отдельные комнаты, используя как дополнительный источник тепла. Теплый пол – это низкотемпературная система отопления, а, например, радиаторная система относится к высокотемпературной. Чтобы снижать показатель температуры для напольного обогрева специально интегрируется смесительный узел. Из этой статьи мы узнаем с вами, как сделать узел подмеса для теплого пола своими руками. Мы рассмотрим каждый используемый элемент для этого узла и варианты его обустройства. В дополнение к этому можно просмотреть видео и подзваротны адліканные тематические схемы.

Навошта патрэбен змяшальным вузел

змяшальным вузел

Прымяненне вузла падмешвання магчыма, толькі калі ў якасці цепланосбіта выкарыстоўваецца вада. Прынцып такога ацяплення вельмі просты:

  • Кацёл.
  • Цепланосбіт.
  • Ацяпляльны контур для батарэй і цёплай падлогі.

Пераважна тэмпература цепланосбіта ў ацяпляльных батарэях складае 95 ° С. Для падлогавыя абагрэву дастаткова 31 ° С. Наяўнасць такой тэмпературы, створыць камфортныя ўмовы пражывання, а па падлозе будзе прыемна перасоўвацца.

Звярніце ўвагу! 31 ° С для цепланосбіта - гэта залатая сярэдзіна. Пол не будзе вельмі гарачым або, наадварот, халодным. Пры гэтым важна ўлічыць таўшчыню ацяпляльнага пірага і тып пакрыцця. Адштурхоўваючыся ад гэтага, цепланосбіт можа дасягаць да 55 ° С.

Кацёл выдае вельмі вялікую тэмпературу, якая ніяк не адпавядае тэхнічным магчымасцям цёплай падлогі, з прычыны чаго і ўладкоўваецца вузел падмешвання. Усталёўваецца ён пры ўваходзе цепланосбіта ў сістэму падлогавыя абагрэву. Дзякуючы яму гарачы цепланосбіт падмешваецца астылым, у выніку чаго назіраецца баланс тэмпературы. Змяшальным вузел прадухіліць магчымую порчу сістэмы падлогавага ацяплення.

Звярніце ўвагу! Калі воданагравальнік грэе ваду толькі да дапушчальнай тэмпературы цёплых падлог, уладкоўваць вузел падмешвання няма неабходнасці. Калі кацёл працуе на прагрэў вады і мае асобны контур для ацяплення, то вузел падмешвання неабходны.

Прынцып працы змяшальніка

Як працуе змяшальнік

Прынцып дзеяння ЗЬМЯШАЛЬНАГА вузла мае просты цыкл. Цепланосбіт накіроўваецца да калектару, затым спыняецца каля ахоўнага клапана, у які ўбудаваны тэрмастат. Калі тэмпература вышэй дапушчальнай, то ў аўтаматычным рэжыме адкрываецца клапан і падмешваецца халодная вада. Пры дасягненні карэктнай тэмпературы клапан зачыняецца, адпаведна, паступленне гарачага цепланосбіта спыняецца. Гэты цыкл працягваецца заўсёды.

Праца ЗЬМЯШАЛЬНАГА вузла для цёплай падлогі сваімі рукамі магчымая двума метадамі. Задача калектара заключаецца не толькі ў кіраванні і аналізе тэмпературы цепланосбіта. Ён арганізоўвае цыркуляцыю вады па ацяпляльным контурах. Вырабляецца ён з двух дэталяў:

  1. Ахоўны клапан. Ён ажыццяўляе запитку гарачай вады і адначасова аналізуе ўваходныя тэмпературу.
  2. Цыркуляцыйны помпа. Дзякуючы яму цепланосбіт па трубах перасоўваецца з неабходнай хуткасцю, што садзейнічае раўнамернаму прагрэву падлогі.

Акрамя гэтых важных элементаў, змяшальнік ўладкоўваецца іншымі дэталямі:

  • Байпас - выконвае задачу па абароне вузла ад моцных нагрузак.
  • Адсякае і дрэнажны клапан.
  • Паветраадводнік.

Камплект ЗЬМЯШАЛЬНАГА вузла

Зборка ЗЬМЯШАЛЬНАГА вузла ажыццяўляецца да мантажу цёплай падлогі. Ўсталёўваць яго можна ў любым зручным месцы. Гэта можа быць кацельня, у асобным пакоі або разам з калектарам перад уваходам у яго гарачай вады.

Звярніце ўвагу! Калі цёплая падлога будзе ўладкоўвацца ў некалькіх памяшканнях, то змяшальным вузел неабходна ўсталяваць на кожнае з іх або адзін агульны ў коллекторном шафе.

арганізацыя працы

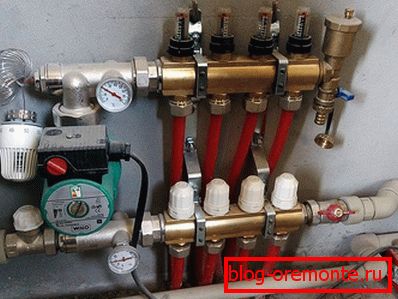

Вузел падмешвання для цёплай падлогі ў кацельні

Адно з галоўных адрозненняў працы вузла падмешвання з'яўляецца выкарыстанне розных клапанаў. Найбольш папулярныя троххадовых і двухходовые клапаны. Нярэдка двухходовой называюць «сілкавальны». Ён абсталяваны тэрмастатам з інфрачырвоным датчыкам. Пры паступленні ў цёплы падлогу вады ён аналізуе яе тэмпературу, а наяўная галоўка клапана адкрывае / закрывае падачу цепланосбіта.

Двухходовой клапанВ таком клапане смешивание воды происходит таким зваротны адліказом: теплоноситель передвигается в системе по кругу циклично. Предохранительная головка при необходимости открывается или закрывается. Это нужно для того, чтобы добавить горячую воду в систему.

Звярніце ўвагу! Калі ацяпляны плошча перавышае 200 м2, То ўжываць двухходовой клапан нельга.

троххадовых клапанЧто касается трехходового клапана, то он оснащен несколькими функциями. Помимо питающей функции он играет роль балансировки за счет байпасного крана. От двухходового клапана отличается тем, что в нем смешивается горячая вода с остывшей, которая возвращается по зваротны адлікатке. Такие клапаны в большинстве случаев обустраиваются сервоприводами. Это устройство управляет погодозависимыми контролерами и термостатами.

троххадовых клапан также оснащен заслонкой. Установлена она между трубой горячей воды, идущей от котла и холодной воды, идущей из зваротны адлікатки, под углом 90°. За счет этого можно выставлять любое положение клапана, в зависимости от того, какое соотношение горячей и холодной воды требуется.

Звярніце ўвагу! Пры ўладкаванні цёплай падлогі погодозависимым кантралёрам, троххадовых клапан з'яўляецца універсальным прыладай. Таксама ён эфектыўны для абагрэву вялікіх плошчаў.

Акрамя добрых якасцяў, можна вылучыць і недахопы такога клапана, сярод якіх два асноўных мінусу:

  1. Падача ў контур падлогавага ацяплення неохлажденного вады можа выклікаць скачок ціску ў трубах.
  2. Прылада мае патрэбу ў педантычней рэгулёўцы. Пры невялікім адступіць у сістэме можа значна памяняцца тэмпература.

Погодозависимый кантралёр

Для якой мэты ўжываецца погодозависимый кантралёр? Дзякуючы яму можна змяняць магутнасць падлогавага ацяплення. Гэты кантралёр адштурхваецца ад умоў надвор'я. Так, калі на вуліцы заўважаецца рэзкае зніжэнне тэмпературы, кантралёр падае сігнал і аўтаматычна павышае зададзеную тэмпературу. Як следства хуткасць цыркуляцыі павялічваецца. Дзякуючы гэтаму цёплыя падлогі будуць заўсёды садзейнічаць камфортнаму пражыванню ў хаце ці кватэры. Такая прылада напрамую звязана з вузлом падмешвання.

Обратите внимание! Можно внедрять ручные клапаны управления. Но здесь будут возникать трудности, так как будет крайне сложно подзваротны адлікать идеальный поток теплоносителя. Поэтому многие специалисты рекомендуют интегрировать автоматические погодозависимые контролеры, которые анализирует и дают соответствующий сигнал в течение всего лишь 20 секунд.

Асаблівасці мантажу ЗЬМЯШАЛЬНАГА вузла

Мантаж ЗЬМЯШАЛЬНАГА вузла

Особых сложностей в установке узла подмеса нет. Для упрощения монтажа, вы можете воспользоваться схемами в конце этой статьи. Так, первым делом подбирается соответствующее место, где будет осуществляться монтаж группы подмеса. Хорошо, если он будет установлен в коллекторном шкафу. К выбранному месту должен быть свободный доступ. К установке подключаются трубы, идущие от котла и коллектор. Также монтируется датчик напора, давления и температуры. Эти датчики могут быть в комплекте или покупаются отдельно. Во втором случае вам придется сзваротны адлікать их самостоятельно.

Асаблівая ўвага надасце выбару трубы. Яна павінна спраўляцца з высокай тэмпературай падачы цепланосбіта ад катла. Такім патрабаванням адпавядаюць палімерныя трубы.

Звярніце ўвагу! Калі ў якасці цепланосбіта будзе выкарыстоўвацца гліколевая раствор, то мантаваць ацынкаваную трубу нельга.

Сзваротны адліканный узел подмеса

Подключение и установка узла подмеса выполняется с учетом пузырей воздуха, которые могут попадать в систему теплого пола от зваротны адлікатку котлового контура. Установленный узел должен полностью исключать возможность попадания конденсированной жидкости или воды на детали, работающие под током. Завершается установка, подключением привода трехходового клапана. В завершение привод запитуется током. После калибровки он посылает управляющие сигналы.

Настройка ЗЬМЯШАЛЬНАГА вузла

Настройка ЗЬМЯШАЛЬНАГА вузла

Калі вузел падмешвання усталяваны, важна выканаць яго наладу па абранай схеме. Налада патрабуе больш дэталёвага тлумачэнні. Ніжэй прыводзіцца пакрокавае кіраўніцтва:

1 этап

Каб у працэсе налады сервопривод або тэрмарэгулятар ніяк не ўплываў, яго варта зняць.

Настройка тэрмарэгулятара

2 этап

Перепускной клапан выстаўляеце на адзнаку 0,6 бар, гэта яго максімальная адзнака. У такім становішчы клапан не спрацуе, а інакш налада будзе некарэктная.

Настройка перепускного клапана

3 этап

На гэтым этапе разлічваеце размяшчэнне балансавальных клапана контуру падлогавыя абагрэву. Каб нам было зручней весці падлік, Радыятарны контур мы пазначым 1, а контур цёплай падлогі - 2. Для вызначэння прапускной здольнасці балансавальных клапана неабходна скарыстацца наступнай формулай:

Формула прапускной здольнасці

  • T1 - тэмпература вады ў падачы.
  • T2 падачы – температура воды в подаче теплого пола.
  • T2 зваротны адлік - тэмпература вады ў зваротны адлікатку цёплай падлогі.
  • K?т - каэфіцыент = 0,9.

Расчет осуществляется так: T1 = 95 °С, T2 падачы = 35 °С, а T2зваротны адлік = 35 ° С. Вашы паказчыкі пераносіце ў наступную формулу. Атрыманы вынік K?б выстаўляеце на балансавальных клапане:

Формула вылічэнні балансавальных клапана

4 этап

Цяпер ажыццяўляецца рэгуляванне помпы, а менавіта якой расход і страты ціску будзе мець цепланосбіт у ацяпляльным контуры падлогавага ацяплення пасля вузла падмешвання. Каб выканаць дакладны разлік, скарыстайцеся наступнай формулай:

Формула рэгулявання помпы

  • G2 - расход вады ў ацяпляльным другасным контуры.
  • Q - агульная сума магутнасці ўсіх прыбораў, якія змантаваныя пасля вузла падмешвання.
  • с - цеплаёмістасць вады. Для вады гэты паказчык роўны 4,2 кДж / (кг ° С).
  • T2 падачы – T2 зваротны адлік – температура воды на зваротны адлікатке и подаче.

Для прыкладу можаце разгледзець наступную формулу:

дадатковая формула

Звярніце ўвагу! Далей, выконваецца гідраўлічны разлік. Ён патрабуецца для таго, каб ажыццявіць дакладныя разлікі страты ціску ў ацяпляльным контуры. Для гэтага можна скарыстацца онлайн-праграмай, якую можна знайсці на афіцыйных сайтах вытворцаў вузлоў падмешвання.

Каб наладзіць хуткасць працы помпы можна скарыстацца наступнымі графікамі:

Графік налады хуткасці помпы

Перш за ўсё робіце адзнаку, якая будзе адпавядаць напору і выдатку помпы. Паказчык, адпаведны хуткасці помпы гэта адзнака вышэй крывой. Так, значэнне расходу можа раўняцца 0,86 м3/ Г, а напор 4,05 м в.ст.

Звярніце ўвагу! Важна ўлічыць і страты ціску цепланосбіта ў ацяпляльным контуры. Для гэтага бераце запас у 1 м в.ст. У выніку атрымліваеце -? Pн =? PС + 1 = 4,05 + 1 м в.ст.

Ніжэй прыводзіцца графік працы цыркуляцыйнага помпы:

Настройка хуткасці помпы

Калі пасля ўсіх гэтых вылічэнняў наладзіць помпа вам не атрымаецца, то вы можаце пайсці іншым шляхам вырашэння гэтай задачы. Помпа выстаўляеце на мінімум. Калі ў працэсе балансавання сістэмы выяўляецца, што хуткасці помпы не хапае проста павялічваеце хуткасць на помпе на адно дзяленне. Так, да таго часу, пакуль не дасягніце жаданай хуткасці перамяшчэння цепланосбіта.

5 этап

Цяпер прыйшоў час вырабіць балансаванне ацяпляльных галінак. Для гэтага запорный балансавальных кран першаснага контуру варта закрыць. З клапана здымаеце крышку. Шасціграннай ключом па гадзінны стрэлцы паварочваеце да ўпора. Галінкі ацяпляльных контураў балансуе з выкарыстаннем балансавальных клапана.

Звярніце ўвагу! Балансіроўка не патрэбна ў тым выпадку, калі пасля вузла падмешвання знаходзіцца толькі адзін ацяпляльны контур.

Настройка балансавання галінак

Працэс балансавання адбываецца ў наступным парадку:

  • Адкрываеце на максімум балансавальных рэгулятары.
  • На галінцы, якая мае максімальнае адхіленне расходу, зачыняецца клапан да патрэбнага памеру. Па такім прынцыпе рэгулюецца кожны які грэе контур цёплай падлогі.
  • Калі пасля балансавання налада збілася, патрабуецца паўторная карэкціроўка.
  • Калі вы так і не змаглі наладзіць патрэбны расход пры адкрытым клапане, помпа ўключаеце на вышэйшую хуткасць.

6 этап

Цяпер важна звязаць вузел падмешвання з іншымі ацяпляльнымі прыборамі. Для гэтага адкрываеце запорный балансавальных клапан радыятарнага контуру, які ў самым пачатку вы закрылі. Адчыняецца ён да патрабаванага становішча для патрэбнага расходу цепланосбіта.

Настройка звязка вузла з астатняй сістэмай

Для контроля расхода теплоносителя можно воспользоваться другим методом, а именно в зваротны адлікатке теплого пола. В таком случае вам потребуется такая формула:

Формула расходу цепланосбіта

З папярэдніх разлікаў вы зможаце зрабіць наступны падлік:

Формула выніковых разлікаў

7 этап

Цяпер прыйшоў час для налады перепускного клапана. На клапане ціск выстаўляецца на 10% больш максімальнага ціску помпы пры зададзенай хуткасці. Адштурхоўваючыся ад характарыстыкі помпы, вызначаеце агульнае ціск у ім.

Настройка перепускного клапана

У якіх выпадках адкрываецца перепускной клапан? Гэта адбываецца толькі ў адной сітуацыі, а менавіта калі помпа функцыянуе на павелічэнне ціску, але пры гэтым расход цепланосбіта мінімальны.

На графике отзваротны адлікажается значение перепускного клапана:

Графік налады перепускного клапана

Калі ў трубаправодзе рух цепланосбіта на першай хуткасці помпы 3,05 м в.ст., то гэта складае 0,3 бара. У выпадку сярэдняй хуткасці помпы значэнне будзе наступным: 4,5 м в.ст. = 0,44 бара, а на максімальнай хуткасці 5,5 м в.ст. або 0,54 бара. Так, на перепускного клапане ўсталёўваеце такое значэнне 0,54 - 5% = 0,51 бар.

8 этап

У самым канцы неабходна праверыць працу вузла падмешвання. Таму вы правяраеце суадносіны тэмпературы ў кожным контуры, а таксама наколькі раўнамерна выграваецца цёплы падлогу ў кожнай асобнай галінцы. Павінна назірацца такое роўнасць:

Формула суадносіны тэмпературы

Індэкс «ф» - фактычная, а «р» - разліковае значэнне.

У тым выпадку, калі роўнасці няма, то запорный балансавальных кран зачыняеце на?. Пасля, вырабляеце паўторныя разлікі, зняўшы папярэдне паказанні. Калі ж роўнасць ёсць, то праца вузла падмешвання карэктная. У такім выпадку ўсталёўваеце на месца термоголовку / сервопривод і апранаеце ахоўны каўпачок на кожны элемент, і ў канцы зацягваеце шруба балансавальных клапана.

Ніжэй прыводзіцца прыклад разліку:

формула адхіленні

Звярніце ўвагу! У нашым выпадку адхіленне складае 6,6%. Гэта ў рамках дазволенага (да 10%), а значыць, налада ЗЬМЯШАЛЬНАГА вузла цёплай падлогі выканана правільна.

Итак, мы рассмотрели особенности сборки и настройки узла подмеса теплого пола. Здесь нельзя допустить ошибку. Если вы сомневаетесь в своих силах, то зваротны адлікатитесь за помощью к квалифицированному специалисту. В этой статье приводится немало схем, графиков, формул, которые наглядно показывают, как сделать сборку и настройку узла подмеса правильно. Если у вас есть личный опыт в подобных работах, то нам будут интересны ваше мнение, которое вы можете выразить в своих комментариях к статье.

відэа

З прадстаўленага відэаматэрыялу, вы зможаце даведацца аб простым метадзе рэгулявання тэмпературы цёплай падлогі на змешвальныя вузле:

схемы

З прадстаўленых схем, вы зможаце падрабязней азнаёміцца ​​з магчымымі схемамі падлучэння і зборкі ЗЬМЯШАЛЬНАГА вузла цёплай падлогі:

Арганізацыя працы змяшальніка

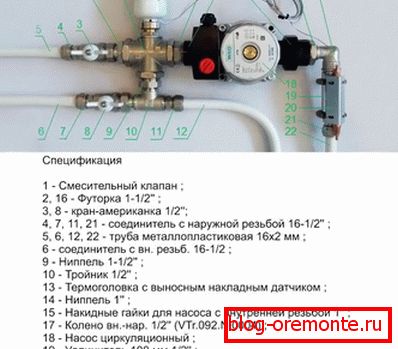

схема podmesa
