Падключэнне электрычнага цёплай падлогі

У імкненні да камфорту, добраўпарадкаванне падлогі цёплым электрычным падагрэвам з'яўляецца выдатным рашэннем. Калі кладка электрычнага цёплага падлогі не павінна выклікаць асаблівых цяжкасцяў, то вось з падключэннем справа ідзе інакш. Тут важна разумець прынцып падлучэння электрычнага цёплага падлогі. У гэтым артыкуле мы разгледзім карысныя парады і рэкамендацыі, якія дапамогуць вам выканаць усе работы сваімі рукамі.

Віды электрычных падлог

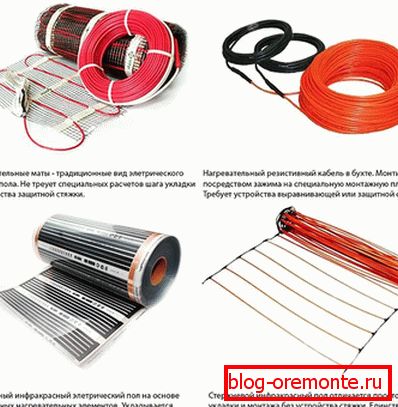

 Якія бываюць электрычныя падлогі

Мантаж і працэс падлучэння цёплай падлогі залежыць ад выгляду сістэмы. У якасці грэе асновы могуць выступаць наступныя Які грэе элементы:

  • Карбонавыя стрыжні.
  • Награвальная плёнка. Яна бывае двух тыпаў: біметалічныя і вугляродная.
  • Цеплавыя мацюкі.
  • Самарэгулявальнай кабель.
  • Награвальны двухжильный або одножильный кабель.

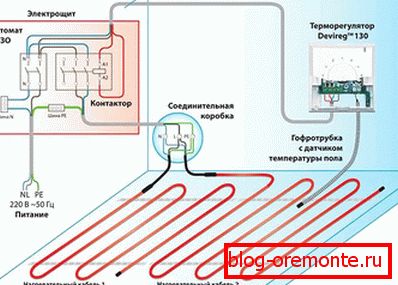

Схема падлучэння электрычнага падлогі

Кожны з пералічаных варыянтаў мае сваю схему падключэння. Некаторыя з іх паказвае вытворца. Напрыклад, пры куплі плёнкі або мацюкоў на ўпакоўцы ўказваецца стандартная схема падлучэння да электрычнасці. Таму асаблівых цяжкасцяў у гэтым выпадку паўстаць не павінна.

Звярніце ўвагу! Каб пасля падлучэння не ўзнікла праблем, важна выконваць асноўныя правілы і рэкамендацыі па мантажы электрычных Які грэе элементаў. Так, напрыклад, кабельны падлогу павінен укладвацца з адпаведным крокам.

Існуе адна прылада, якое мантуецца незалежна ад тыпу награвальнага элемента - гэта тэрмарэгулятар. Таму для пачатку разгледзім, як правільна падключыць яго да цёплага электрычнаму падлозе.

падключэнне тэрмарэгулятара

падключэнне тэрмарэгулятара

Для пачатку неабходна вырашыць, дзе будзе ўсталёўвацца тэрмарэгулятар. Гэты прыбор дазваляе рэгуляваць тэмпературу і падтрымліваць яе на неабходным узроўні. Таксама праз тэрмарэгулятар ажыццяўляецца падключэнне за ўсё грэе контуру да электрычнасці. Таму калі вы выбралі прыдатную мадэль тэрмастата, тады можна пачынаць яго ўсталёўцы.

Звярніце ўвагу! Калі тэрмарэгулятар мае ўбудаваны датчык тэмпературы паветра, то яго мантаж ажыццяўляецца на вышыні 1,5 м ад падлогі. Гэта месца павінна быць абаронена ад прамых трапленняў прамянёў сонца і скразнякоў. У адваротным выпадку ён будзе даваць няслушныя каманды.

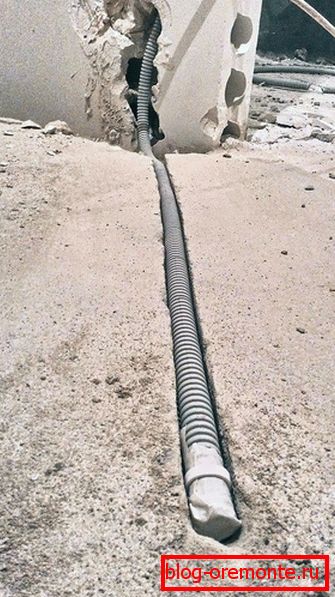

Ўстаноўка датчыка тэмпературы

Перад падключэннем варта вырашыць, як менавіта будзе ажыццяўляцца гэты працэс: наўпрост праз электрашчыток (стацыянарна) або праз разетку. Практычна кожная мадэль тэрмарэгулятара мае схему, намаляваную на корпусе. Калі прытрымлівацца яе, то працэдура падлучэння спрашчаецца. Пасля ўстаноўкі тэрмарэгулятара да яго падводзіцца фаза, зазямленне і нуль. Каб провада была нябачная для чалавечага позірку, проштробите ў сцяне канаўкі. У іх пакладзеце дзве пластыкавыя трубкі. Па адной будзе ісці сілавы кабель ад цёплай падлогі, а па другой провад для тэрмадатчыка, які знаходзіцца пад падлогавым пакрыццём каля грэе контуру. Далей, можна прыступаць непасрэдна да падлучэння цёплай падлогі. Разгледзім асаблівасці гэтага працэсу для кабельнага, плёнкавага падлогі і грэе мацюкоў.

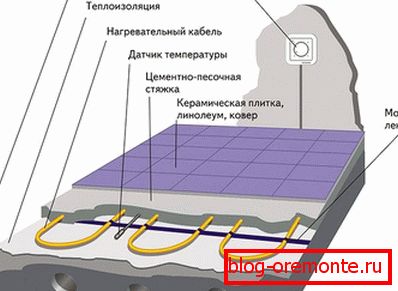

Падлучальны кабельны падлогу

Падлучальны кабельны падлогу

Для мантажу кабельнага полу важна зрабіць роўную сцяжку. Уздоўж сцяны неабходна замацаваць дэмпфернае стужку. На падлогу ўкладваецца цеплаізаляцыя. Да скрынкі неабходна працягнуць сілавы провад перад кладкай кабеля на падлогу. У выніку такіх дзеянняў злучальная муфта ў вас павінна апынуцца на бетоннай падставе.

Звярніце ўвагу! Калі ніжэй паверхам памяшканне ацяпляецца, кабель можна ўкладваць прама на чарнавы падлогу без цеплаізаляцыі.

Далей, падлучэнне і мантаж выконваецца па такой схеме:

  • На чарнавым падлозе замацоўваеце мантажную стужку для фіксацыі кабеля. Наяўныя мацавання дазволяць раўнамерна размеркаваць кабель па ўсёй плошчы памяшкання.
  • Пасля, можна прыступіць да ўсталёўкі тэрмадатчыка. Ён змяшчаецца ў гафраваную трубку, выкладзеную ў штробах.
  • Провад датчыка падключаецца да тэрмарэгулятара. Сам датчык размяшчаецца каля ацяпляльнага контуру.

Звярніце ўвагу! Падчас мантажу кабельнага падлогі недапушчальна скрыжаванне лініі кабеля паміж сабой.

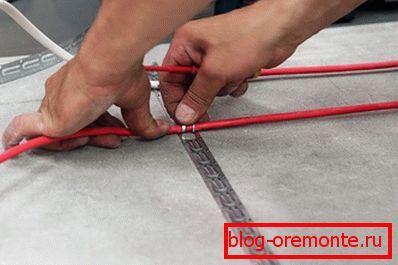

Мантажная стужка для кабеля

Пасля ўстаноўкі застаецца проста праверыць сістэму на прадмет няспраўнасці. Для гэтага можна выкарыстоўваць тэстар і зверыць паказчык супраціву па пашпарце. На гэтым ўстаноўка і падключэнне кабельнага падлогі завяршаецца. Застаецца прыгатаваць цэментава-пяшчаны раствор і заліць невялікую сцяжку. Награвальныя элементы можна ўключаць пасля поўнага зацвярдзення сцяжкі.

Звярніце ўвагу! Калі вы не маеце вопыту ў працы з электрычнасцю, то падключэнне ўсёй сістэмы да праводкі лепш даверыць прафесійнаму электрыку.

Цеплавыя мацюкі. Правила подключения

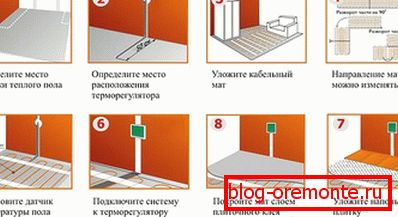

Падключэнне цеплавых мацюкоў

Калі ў якасці які грэе элемента абраныя цеплавыя мацюкі, то прынцып падлучэння практычна цалкам адпавядае ўсталёўцы кабельнага падлогі. Мы разгледзім толькі адрозненні падключэння. На цеплавым матэ кабель мае пэўны крок кладкі кабеля, так як ён замацаваны на адмысловай тэрмаўстойлівыя плёнцы. Таму вам трэба толькі вызначыцца з тым, якую плошчу вы хочаце абаграваць і якой магутнасцю павінен валодаць электрычны мат.

Звярніце ўвагу! Для ўстаноўкі датчыка спатрэбіцца зрабіць штробах ў падлозе. Гэта тлумачыцца тым, што агульная таўшчыня ўсёй канструкцыі будзе дасягаць да 15 мм.

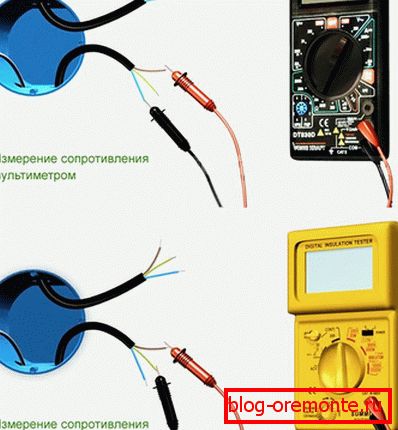

вымярэнне супраціву

Бываюць выпадкі, калі наяўнага кабеля ў камплекце не хапае для яго падводкі да тэрмарэгулятара. Як быць у такім выпадку? Можна частка драты выразаць з мата, а злучальную муфту ўсталяваць у сцяжкі. Награвальны мат па прынцыпе працы вельмі падобны на кабельны абаграванне. Што тычыцца працэсу мантажу, то цеплавыя мацюкі нашмат прасцей і хутчэй ўкладваць. Калі ў памяшканні маецца абмежаванне па вышыні столі, то гэтая канструкцыя стане выдатным рашэннем, бо сістэма дазваляе не заліваць сцяжку і ня ўкладваць цеплаізаляцыю.

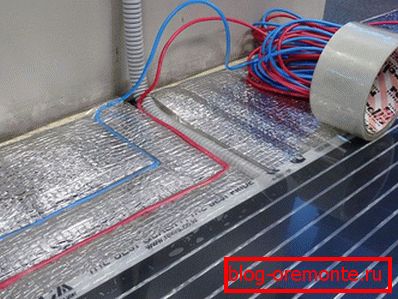

Ўстаноўка плёнкавага падлогі

Ўстаноўка плёнкавага падлогі

Награвальная плёнка карыстаецца найбольшым попытам. Разабраўшыся ў асаблівасці яе будовы, вы зможаце ажыццявіць падключэнне плёнкавага падлогі сваімі рукамі. Награвальныя элементы сістэмы бываюць біметалічныя і карбонавыя. На краі плёнкі знаходзяцца медныя праваднікі, праз якія ажыццяўляецца падлучэнне да сеткі. Пры мантажы плёнкавага падлогі трэба ўжываць фальгіраваны плёнку, якая будзе адлюстроўваць інфрачырвонае выпраменьванне, накіроўваючы яго ў абаграваць памяшканне, у астатнім падключэнне сістэмы не адрозніваецца ад ўстаноўкі цеплавых мацюкоў.

Што тычыцца ўстаноўкі датчыка тэмпературы, то яго можна ўсталяваць аналагічна ў пластыкавую трубу і накіраваць у сцяжку ці пакінуць на паверхні плёнкі.

Звярніце ўвагу! У адрозненне ад цеплавых мацюкоў, плёнку можна цалкам разрэзаць, але толькі па ўказаных лініях, якія размяшчаюцца з інтэрвалам да 30 см.

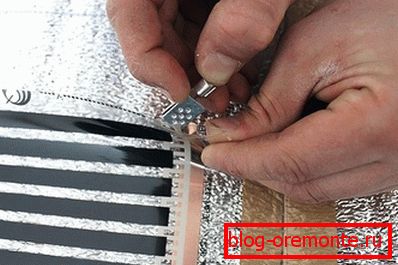

Падключэнне інфрачырвонага падлогі

Ізаляцыя токаправоднай паласы выконваецца толькі з аднаго боку, іншая застаецца адкрытай. Гэта тлумачыцца тым, што ў гэтых месцах будзе выконвацца падключэнне сілавога провада. Мантаж саміх лістоў ажыццяўляецца паралельна. Паміж сабой лісты злучаюцца адмысловым провадам. Уся сістэма таксама працуе праз усталяваны на сцяне тэрмарэгулятар.

Вось і ўсе асноўныя асаблівасці падлучэння электрычнага цёплага падлогі. Цяпер вы ведаеце, як падключыць цёплы электрычны падлогу. Калі вы баіцеся працаваць з электрычнасцю, то лепш выклічце кваліфікаваных спецыялістаў. Калі вы прарабілі ўсе гэтыя работы сваімі рукамі, то нам будзе цікавы ваш вопыт. Дзяліцеся ім, пакідаючы каментары ў канцы артыкула.

відэа

З прадстаўленага відэа вы зможаце даведацца аб працэсе мантажу цеплавых мацюкоў і іх падлучэння:
