Кладка электрычнага цёплай падлогі самому

Электрычны цёплая падлога можа выкарыстоўвацца як у якасці асноўнага, так і дадатковага ацяплення. Яго мантаж адказнае мерапрыемства, да якога неабходна падысці сур'ёзна. У гэтым артыкуле мы разгледзім асноўныя парады і рэкамендацыі датычна яго ўстаноўкі. Вы будзеце прыемна здзіўлены, што кладка электрычнага цёплай падлогі сваімі рукамі можа быць выканана без асаблівага адукацыі і спецыяльных ведаў. Таксама ў артыкуле мы разгледзім працэс кладкі цёплага падлогі пад плітку, бо ў большасці выпадкаў менавіта гэты аздобны падлогавы матэрыял укладваецца зверху электрычнага абагравання.

Які абаграванне пад плітку лепш?

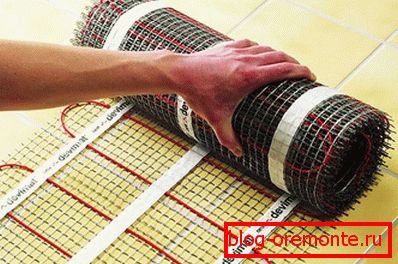

 Які абаграванне пад плітку лепш

Перш за ўсё, варта вызначыцца, які тып электрычнага цёплай падлогі будзе выкарыстоўвацца. Сёння існуе некалькі варыянтаў. Напрыклад, можна набыць гатовыя камплекты, якія прадаюцца ў скрынках. Купляючы іх, вам не трэба будзе дадаткова збіраць элементы для поўнай камплектацыі.

Звярніце ўвагу! Вялікай папулярнасцю карыстаецца інфрачырвоны плёнкавы абаграванне. Аднак для камбінацыі з пліткай лепш выкарыстоўваць спецыяльныя электрычныя мацюкі.

Гатовы камплект такога мата ўключае ў сябе наступныя элементы:

  • Награвальны кабель, які выкладзены на спецыяльную плёнку-сетку. Шырыня аднаго мата 450 мм.
  • Тэрмарэгулятар - гэта прылада дазволіць вам задаваць жаданую тэмпературу падлогі, усталёўваецца на сцяне.
  • Злучальныя правады.

У залежнасці ад вытворцы, камплектацыя можа нязначна адрознівацца. Напрыклад, у некаторых камплектах можна знайсці гафрыраваную трубу або двухбаковы скотч. Выбар камплекты будзе залежаць ад плошчы обогреваемого падлогі. Пры гэтым варта ўлічваць магутнасць вырабы. Магчыма, вам спатрэбіцца набыць некалькі камплектаў.

Звярніце ўвагу! Пры куплі электрычнага цёплай падлогі рэкамендуецца адразу набыць падкладку / уцяпляльнік фальгіраваны пенофол. Гэты матэрыял максімальна скароціць цеплавыя страты, што адаб'ецца на эканоміі энергарэсурсаў. Укладваць ўцяпляльнік неабходна фальгіраваны бокам уверх.

падрыхтоўка падлогі

падрыхтуем падлогу

Каб уся праца была выкананая добра, важна правесці дбайную падрыхтоўку падлогі. З памяшкання варта вынесці ўсю мэблю і іншыя прадметы, якія будуць замінаць мантажных работах. Пол павінен быць ачышчаны ад магчымага смецця і розных забруджванняў. Таму нялішнім будзе падмесці яго ці прапыласосіць будаўнічым пыласосам. Калі на падлозе маюцца няроўнасці, то іх варта ліквідаваць. Калі механічным шляхам няроўнасці не атрымліваецца нівеліраваць, то давядзецца заліць сцяжку на цэментава-пяшчанай аснове. Перад наступным этапам павінна прайсці не менш за два тыдні. За гэты час сцяжка набудзе неабходную цвёрдасць.

Звярніце ўвагу! Не варта грэбаваць выраўноўваннем падлогі пад электрычныя мацюкі. Калі гэтага не зрабіць, то грэе кабель можа перагнуць і прабіцца. У канчатковым выніку рамонтныя работы пацягнуць за сабой дадатковыя сродкі і час.

Падрыхтоўка камплекты да мантажу

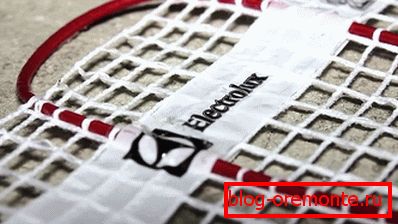

Падрыхтоўка цёплых электрычных падлог

Які выкарыстоўваецца кабель у электрычных матах можа быць двухжильным і одножильным. Першы варыянт больш дарагі, аднак, ён бяспечней. Які з іх лепш, цяжка сказаць. У большасці выпадкаў гуляе ролю якасць вытворчасці. Можна набыць двухжильный кабель, але з-за нізкага якасці вытворчасці ён хутка выйдзе са строю. Як правіла, цэняцца электрычныя мацюкі нямецкага і шведскага вытворчасці.

Папярэдне варта вызначыць месца для ўстаноўкі тэрмарэгулятара.

Звярніце ўвагу! Калі праводка ў доме слабая, то можна правесці асобную лінію для падлучэння электрычнага абагравання. Для гэтага провад падводзіцца непасрэдна да электрашчытку.

насціл ўцяпляльніка

насціл ўцяпляльніка

Як гаварылася вышэй, пенофол можа служыць выдатным сродкам для стварэння цеплаізаляцыі. Выраб пакрыта фальгой, таўшчынёй у 14 мкм. Таксама маецца самаклейны пласт. Можна вылучыць шэраг станоўчых вартасцяў гэтага матэрыялу, сярод якіх:

  • Невялікая вага.
  • Маленькая таўшчыня матэрыялу.
  • Каэфіцыент цеплаправоднасці 0,049 Вт / мк.

Яго насціл не выкліча ў вас асаблівых цяжкасцяў. Прадаецца пенофол ў рулонах. Таму яго варта раскачаць па ўсёй плошчы будучага электрычнага падлогі. Кожны стык варта праклеіць адмысловым скотчам.

Мантаж Які грэе элементаў

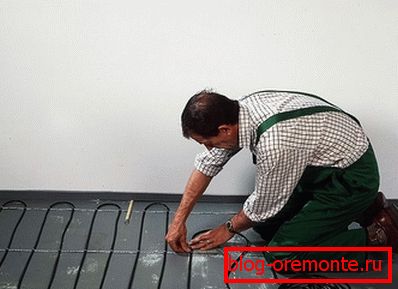

Мантаж грэе кабеля

Кладка электрычных мацюкоў выконваецца пры дапамозе спецыяльнай мантажнай стужкі, якая замацоўваецца да падлогі. На ёй раўнамерна размеркаваны награвальны кабель. Зручнасць яго мантажу складаецца ў тым, што вам не спатрэбіцца кожную пятлю кабеля выстаўляць на патрэбны крок. Кабель ужо замацаваны на мантажнай стужцы. Вам варта проста раскачаць рулон зверху ўцяпляльніка.

Звярніце ўвагу! Калі вы набылі электрычны кабельны падлога не на матах, то дадаткова варта набыць мантажную планку. Яна мацуецца да падлогі, а кладку кабеля выконваеце з інтэрвалам да 250 мм.

Схема кладкі награвальных мацюкоў

У некаторых месцах спатрэбіцца разгарнуць награвальны мат. Для гэтага сетку можна разрэзаць ў патрэбным для вас кірунку. Калі вы купілі гатовы камплект, то ніякіх дадатковых дзеянняў па ўстаноўцы тэрмадатчыка вам рабіць не прыйдзецца. Калі ж у вас камбінаваная сістэма абагравання, то важна прадумаць яго месцазнаходжанне так, каб у выпадку выхаду з ладу, яго можна было лёгка замяніць без ўзняцця сцяжкі.

Каб тэрмадатчык можна было лёгка памяняць, яго неабходна пакласці ў гафраваную трубку. Дзякуючы ёй вы без асаблівых цяжкасцяў демонтируете які выйшаў з ладу тэрмадатчык і вернеце ў гафрыраваную трубу ўжо новы працоўны элемент.

ўстаноўка тэрмарэгулятара

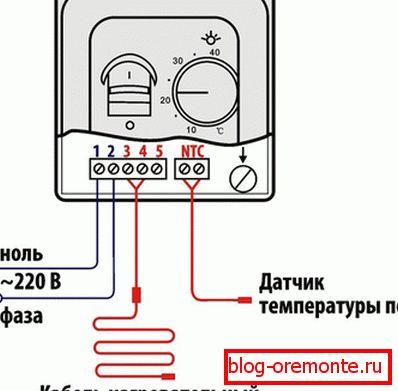

падключэнне тэрмарэгулятара

Тэрмарэгулятар мантуецца ў зручным месцы на сцяне. Для больш эстэтычнага выгляду які прыводзіць да яго провад лепш схаваць у сцяну. Для гэтага вам неабходна будзе зрабіць штробах. Таксама пераважней ўсталяваць тэрмарэгулятар, які аналагічна хаваецца ў сцяну. Працэс яго ўстаноўкі вельмі просты. Драты ад награвальнага контуру падлучаеце да тэрмарэгулятара з аднаго боку, а з другога провада ад тэрмарэгулятара да электрычнай сеткі.

Звярніце ўвагу! Хоць рэкамендуецца правесці асобную лінію запитки электрычнасці ад шчытка, на практыцы зрабіць гэта не заўсёды магчыма. Таму самым важным будзе правільны разлік магутнасці кабеля.

Разлік кабеля выконваецца па такім прынцыпе:

  • Медны кабель перасекам 1,5 квадрата мае максімальны ток 19 А, а магутнасць 4 кВт.
  • Медны кабель перасекам 2,5 квадрата мае працоўны дыяпазон току да 27 А, а магутнасць 5,5 кВт.

Звярніце ўвагу! Калі ўзяць плошчу памяшкання да 20 м2, То дастаткова будзе меднага кабеля перасекам 1,5 квадрата. Гэта тлумачыцца тым, што ў сярэднім 1 м2 электрычнага падлогі спажывае 150 Вт.

Праверка і ўвод у эксплуатацыю

Праверка электрычнага цёплай падлогі

Непасрэдна перад заліваннем сцяжкі варта пратэставаць сабраную сістэму. Так, вы зможаце пераканацца ў яе спраўнасці і надзейнасці. У гэтай працы памылка можа пацягнуць фатальныя наступствы. Таму важна правесці дакладныя разлікі і вылічэнні, не кажучы ўжо пра мантажных працах.

Каб праверыць працаздольнасць грэе сістэмы, варта запитать яе токам. Далей, пры дапамозе адмысловага тестеров правяраецца супраціў, якое спраўджваецца з дадзенымі ў пашпарце ад вытворцы. Калі пасля праверкі апынецца, што сістэма працуе спраўна, можна заліваць сцяжку, таўшчынёй да 50 мм. На завяршальным этапе ўкладваецца плітка.

мантаж пліткі

кладка пліткі

Асаблівых адрозненняў па мантажы пліткі на цёплую падлогу і звычайны яго аналаг не існуе. Адзінае дык гэта тое, што неабходна купіць спецыяльны пліткавы клей, які прыстасаваны да высокіх тэмператур. Існуе тэхналогія кладкі пліткі непасрэдна на электрычныя мацюкі. У такім выпадку работу неабходна выконваць акуратна. Зубчастым шпателем наносіце клей на мацюкі. Клей павінен цалкам запоўніць усе пустэчы. Таўшчыня клею павінна быць не менш за 5 мм ад награвальных элементаў.

Калі плітка цалкам ўстаноўлена на падлозе, клей павінен цалкам высахнуць. У працэсе высыхання награвальныя мацюкі ўключаць нельга. Калі паспяшацца, то выкананая сцяжка або пліткавы клей будзе перасыхаць. У выніку могуць ўтварыцца трэшчыны, якія пашкодзяць грэе кабель.

Звярніце ўвагу! Улічыце, што ўкладваць электрычны цёплы падлогу пад мэбля не рэкамендуецца. Таму перад тым як укладваць кабель варта намаляваць праект будучай расстаноўкі мэблі або сантэхнічных прадметаў, калі гэта ванная пакой.

Такім чынам, у гэтым артыкуле мы разгледзелі, як правільна ажыццявіць мантаж электрычнага падлогавыя абагрэву сваімі рукамі. Пры захаванні тэхналогіі і рэкамендацый спецыялістаў справіцца з гэтай задачай зможа нават пачатковец. Калі ж вы няўпэўнены ў сваіх сілах, то дадаткова можаце атрымаць кансультацыю або зусім даручыце працу спецыялістам. Вы ўжо выканалі ўстаноўку электрычнага падлогі пад плітку? Тады напішыце свае назіранні. З якімі цяжкасцямі вы сутыкнуліся ў працэсе працы, і якія шляхі вырашэння вы знайшлі.

відэа

Пра тое, як правільна зрабіць электрычны цёплы падлогу, вы можаце даведацца з відэа:

фота

На ніжэй фатаздымках вы зможаце ўбачыць некаторыя асаблівасці кладкі электрычнага цёплай падлогі:

Мантаж Які грэе элементаў

Пакрокавая інструкцыя мантажу полу з электрападагрэвам

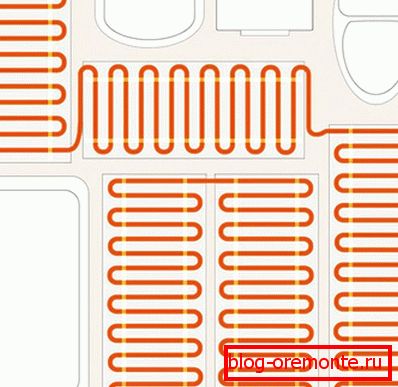

Праект электрычнага цёплай падлогі

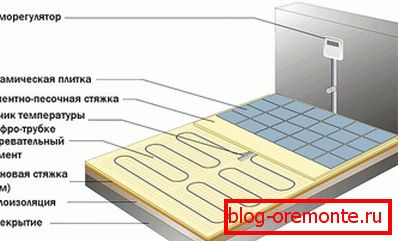

Сцяжка і кладкі цёплага электрычнага падлогі

мантаж кабеля
