Калектар для цёплай падлогі самому

Для ўстаноўкі вадзянога падлогі важна выканаць усе тонкасці. Кожны контур павінен быць абсталяваны ўсім неабходным. І адной з важных частак сістэмы вадзянога падлогі з'яўляецца калектар. Калі купіць ужо гатовы калектар, то гэта, безумоўна, самы просты варыянт. Аднак вам прыйдзецца падрыхтаваць каля 20 тысяч рублёў. Калі хочаце зэканоміць, то збярыце калектар для цёплай падлогі сваімі рукамі. У гэтым артыкуле вы даведаецеся, як гэта зрабіць.

У чым яго прызначэнне

Калектар выконвае ролю па змешванні і размеркаванні цёплай вады па некалькіх раўналежным контурах ацяплення. Вялікі перасек і нізкая хуткасць садзейнічаюць эфектыўнаму змешванню цёплага і гарачага цепланосбіта, стабілізуючы тэмпературу.

Прынцып працы і схема зборкі

Схема падлучэння вельмі простая. Калі цепланосбіт праходзіць праз контур, ён вяртаецца назад у калектар і змешваецца з цёплым цепланосбітам. Каб рэгуляваць суадносіны гарачай і цёплай вады мантуюцца спецыяльныя клапаны. Таксама мантуецца датчык ціску і цяпла для дакладнага кантролю тэмпературы. Не абыходзіцца ўстаноўка і без цыркуляцыйнага помпы, які павялічвае ціск у сістэме.

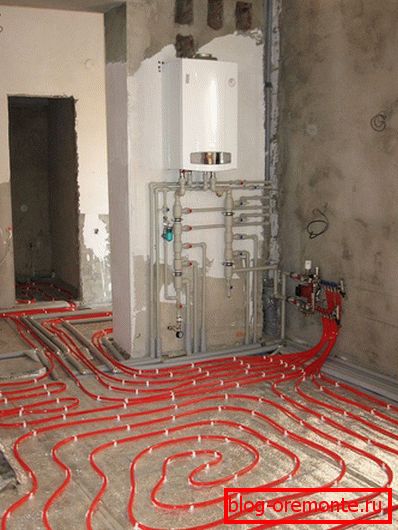

Калектар з насценныя катлом

На наступным прыкладзе вы зможаце зразумець, для якой мэты неабходна збудаваць калектар для цёплай падлогі:

Прыклад: У вашай хаце ўсталяваны кацёл. Ад яго ажыццёўлена разводка для радыятараў ацяплення. Для іх неабходная падача цепланосбіта з тэмпературай ад 75 ° С да 95 ° С. Таксама вы плануеце ўсталяваць цёплы падлогу. Для яго цепланосбіт павінен мець тэмпературу ад 35 ° С да 55 ° С. Паверхню падлогі павінна мець максімальную тэмпературу ў 30 ° С. У адваротным выпадку будзе сапсавана падлогавае пакрыццё. Вось як раз у такой сітуацыі ніяк не абысціся без калектара. Бо ў контур цёплай падлогі неабходна накіроўваць цепланосбіт з меншай тэмпературай, чым у батарэі. Больш за тое, з-за большай даўжыні труб у цёплым поле неабходна дадаткова ўзмацняць ціск. Для гэтай мэты на калектар мантуецца помпа.

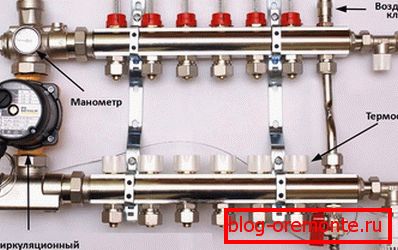

элементы калектара

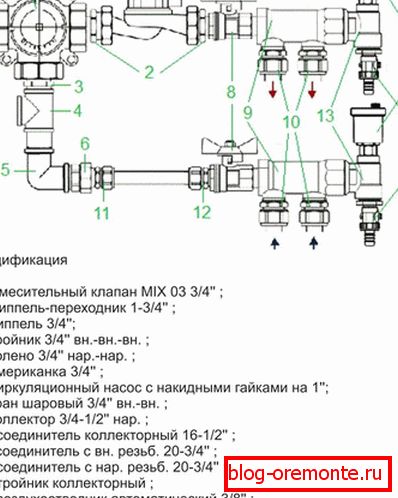

Схема калектара на 2-4 контуру

Звычайны калектар для цёплай падлогі складаецца з наступных важных элементаў:

  • Троххадовых або двухходовой клапан.
  • Помпа цыркуляцыйны.
  • Запорные і балансавальных клапаны.
  • Два калектара.
  • Термоголовка, абсталяваная датчыкам тэмпературы.
  • Для рэгулявання ціску манометр.
  • Паветравод. Выкарыстоўваецца для ліквідацыі паветра.

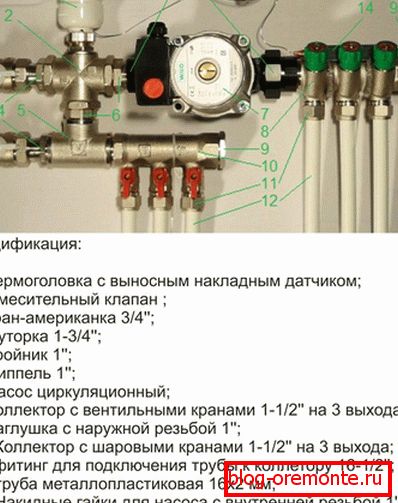

Змяшальным вузел на 2-4 контуру

У камплектацыю калектара таксама ўключаюцца ніпель, фітынгі, траякі і іншыя элементы, якія выконваюць важную ролю.

Будова двухходового і трехходового клапана

Двухходовой клапан адрозніваецца меншай прапускной здольнасцю. Па гэтай прычыне падача цепланосбіта ажыццяўляецца без скокаў і плаўна. Такі варыянт ідэальны для дома не больш за 200 м2.

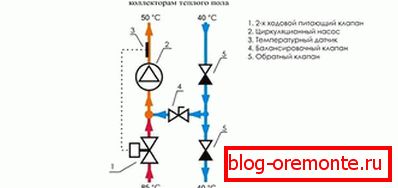

Сістэма з двухходовым клапанам

Звярніце ўвагу! Рана ці позна клапан можа выйсці з ладу. Каб яго лёгка было замяніць, рэкамендуецца ўсталяваць амерыканку.

Такім чынам, двухходовой клапан функцыянуе па наступным прынцыпе:

  • Термоголовка. Будзе кантраляваць тэмпературу цепланосбіта, які паступае ў контур.
  • Пры дасягненні высокай тэмпературы клапан адчыняецца. Пасля гэтага гарачая вада не паступае.
  • Як толькі вада астывае, адкрываецца падача з гарачым цепланосбітам.
  • З обратку вада паступае бесперапынна. Гарачая, паступае толькі ў тых выпадках, калі гэта неабходна.

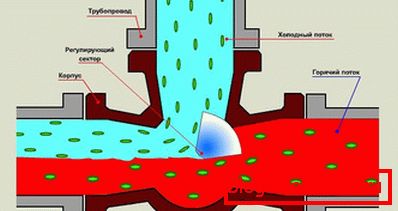

Прынцып працы ЗЬМЯШАЛЬНАГА уза цёплай падлогі

Што тычыцца трехходового клапана, то ён лічыцца універсальным. Як правіла, ён выкарыстоўваецца ў складаных сістэмах. Калі ў вас плануецца шмат контураў, то троххадовых клапан будзе аптымальным рашэннем. Аднак ён мае відавочны недахоп, які заключаецца ў рэзкім ваганні тэмпературы. У контур можа паступаць гарачы цепланосбіт пры памылковых дадзеных на тэрмастаце. Троххадовых клапан адрозніваецца вялікім паказчыкам прапускной здольнасці.

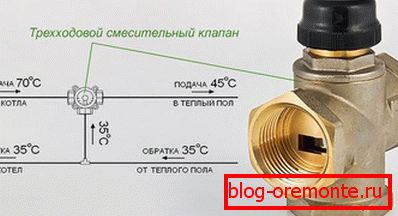

Троххадовых змяшальным клапан

Звярніце ўвагу! Нярэдка на такую ​​сістэму дадаткова мантуюць сервоприводы. Яны кіруюцца датчыкамі тэмпературы паветра або ўмовамі датчыкамі.

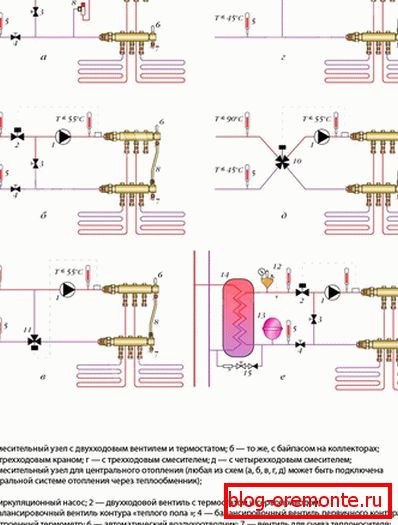

Магчымыя схемы падлучэння

Троххадовых клапан працуе па наступным прынцыпе:

  • Гэта прылада адначасова кантралюе падачу вады ад обратку і катла праз байпас.
  • Унутры гэтага прылады ажыццяўляецца змешванне гарачай вады з цёплай.
  • Якая знаходзіцца ўнутры засланка знаходзіцца ў перпендыкулярным становішчы ў адносінах да обратку і трубе падачы.
  • Пры рэгуляванні можна змяніць аб'ём падачы цепланосбіта і ўзровень тэмпературы.

кладка труб

ўстаноўка метеодатчика

Калі вы хочаце, каб кантроль тэмпературы ажыццяўляўся ў аўтаматычным рэжыме, які рэагуе на надвор'е, дадаткова мантуецца метеодатчик. Хоць рэгуляванне можна выконваць уручную, але вельмі складана дакладна наладзіць правільнае суадносіны падачы. Па гэтай прычыне і мантуецца гэты элемент. Некаторыя мадэлі метеодатчика маюць функцыю паніжаць расход падачы пры вашым адсутнасці. Але такі прыбор будзе каштаваць даражэй.

Калектар складаецца таксама з іншых важных элементаў, напрыклад, выпускнога клапана, датчыка тэмпературы і іншых элементаў. Кожны з іх выконвае важную функцыю. Пры зборцы неабходна кіравацца схемай.

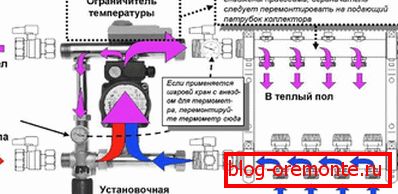

Прынцып працы калектара

Такім чынам, мы даведаліся з вамі пра тое, што зрабіць калектар для цёплай падлогі па сілах кожнаму.

відэа

Як сабраць самаробны змяшальным вузел, глядзіце ніжэй:
