Як зрабіць вадзяной цёплая падлога самому

У апошні час пры будаўніцтве розных аб'ектаў сталі надаваць значную ўвагу энергазберагальных тэхналогіях. Гэта звязана ў асноўным з ростам цэнаў на паліўныя рэсурсы і высокімі выдаткамі на ацяпленне. Аднак адна толькі цеплаізаляцыя памяшканняў не дазволіць дасягнуць неабходнага эфекту і стварэння аптымальнага мікраклімату. Таму за некалькі гадоў былі распрацаваны новыя тэхналогіі, якія дазваляюць атрымліваць і захоўваць раўнамернае размеркаванне цяпла ў будынках.

Да адной з іх адносіцца сістэма цёплых падлог, якія пры нагрэве адначасова ацяпляюць і памяшканне. Гэта значыць ствараецца нейкі градыент тэмператур, які дазваляе ў пакоі адчуваць сябе досыць камфортна. Новай дадзеная тэхналогія з'яўляецца для айчыннага рынку, у той час як на замежным яна ўжо даўно зарэкамендавала сябе толькі з лепшага боку.

У дадзеным артыкуле мы распавядзем як зрабіць вадзяной цёплая падлога сваімі рукамі ў прыватным доме, а таксама прадэманструем відэа-інструкцыю па яго мантажу.

перавагі

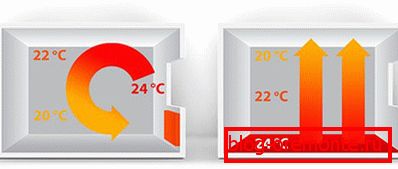

Перавагі цёплых падлог

Асноўным перавагай цёплых падлог з'яўляецца раўнамерны прагрэў усяго ацяплянага памяшкання. Пры гэтым максімальная тэмпература знаходзіцца знізу, а больш халоднае паветра уверсе. За кошт руху паветраных мас выяўляецца эфект отапливания. Чым больш якасна праведзена цеплаізаляцыя памяшкання, тым менш градыент тэмператур і можа складаць да 3-4? С.

Ні адзін ацяпляльны прыбор не дазваляе дасягнуць такога выніку, паколькі ён выгравае паветра паблізу награвальнай паверхні радыятара і эфектыўная цыркуляцыя не адбываецца. Гэта значыць па падлозе могуць шпацыраваць свабодна скразнякі нават тады, калі батарэя разагрэта да +100? З, а супрацьлеглае прастору наогул можа заставацца халодным. У выніку атрымліваецца, што выпраменьвальнік цяпла невялікі, і на прагрэў пакоя патрабуецца выдаткаваць шмат энергіі, а зона камфортнага знаходжання пры гэтым невялікая. У пакоях, дзе ўсталяваныя цёплыя падлогі такія праблемы адсутнічаюць.

Такія падлогі можна мантаваць нават у памяшканнях з высокай ступенню пажаранебяспекі, любым тыпам падлогавага пакрыцця і матэрыялу чарнавой падлогі. Сістэма можа быць цалкам аўтаномная альбо падключана да цэнтралізаванай ацяпляльнай сістэме. Яе магутнасці хапае, каб цалкам адмовіцца ад дапаможных нагревателей. Эканомія пры параўнанні з іншымі сістэмамі ацяплення можа дасягаць 30%. Працэдура мантажу не запатрабуе значных фінансавых укладанняў, а ўстаноўленае абсталяванне зможа праслужыць на працягу доўгага перыяду. Поўны пералік пераваг і недахопаў сістэм цёплых падлог можна паглядзець на відэа.

асаблівасці мантажу

На схеме цёплая падлога з вадзяным цепланосбітам

Пры мантажы вадзяных цёплых падлог варта ўлічыць, што гэта задача складаная і комплексная, якая ахоплівае мноства тэхнічных фактараў, ад якіх залежыць эфектыўнасць ўсёй сістэмы. Перш за ўсё неабходна пераканацца ў тым, што ацяплянае памяшканне мае якасную цеплаізаляцыю, так як, у адваротным выпадку, любая сістэма ацяплення будзе дарогай у эксплуатацыі і не справіцца з абаграваннем. Наступным этапам будзе агляд памяшкання для вызначэння магчымасці ўстаноўкі цёплых падлог і стварэння планіроўкі падлучэння і размяшчэння асноўных вузлоў. Калі гаворка ідзе пра ўсталёўку падлог з вадзяным цепланосбітам у кватэры, то тут трэба памятаць пра тое, што:

  1. Існуе некаторая верагоднасць затаплення ніжэйшых паверхаў, таму прылада цёплага вадзянога падлогі павінна быць поўнасцю герметычным і разлічаным на працоўныя ціску, ствараемыя цыркуляцыйнай помпай.
  2. Электрасетку павінна быць разлічана на высокія нагрузкі;
  3. За кошт пракладкі труб будзе губляцца некаторы прастору пакоя

Звярніце ўвагу! Падключэнне да цэнтральнай сістэмы ацяплення лічыцца незаконным.

Таксама варта памятаць пра тое, што абаграваць памяшкання ў падвале ці розныя тэхнічныя пакоя няма сэнсу без крайняй на тое неабходнасці, так як будуць адбывацца значныя цепластраты. Каб павялічыць ККД нагрэву трэба выкарыстоўваць у якасці падлогавых пакрыццяў толькі тыя, якія валодаюць высокай цеплаправоднасцю, а ніжнюю частку трубы варта цеплаізаляваных.

Такім чынам, усе цяпло будзе паступаць у пакой. Акрамя таго, неабходна надаць увагу ўсім злучэнням, каб не дапусціць працёкаў. Трубы на шляху ад ацяпляльнага катла павінны быць дбайным чынам заізаляваць. Калектары на ўваходзе і выхадзе можна схаваць у адмысловую шафку альбо ўмантаваць у сцяну, калі яе таўшчыня дазваляе гэта зрабіць, але пры гэтым павінен быць забяспечаны да яго бесперашкодны доступ.

Як выбіраць трубы

Трубы з пашытага поліпрапілена

У цяперашні час існуе велізарны выбар труб з рознымі ўласцівасцямі і ўмовамі іх эксплуатацыі. Таму зрабіць адназначны выбар на карысць канкрэтнага матэрыялу і пэўнага іх памеру досыць складана. Падбіраць іх трэба сярод труб, якія прызначаны для ацяплення, бо яны здольныя вытрымліваць высокія тэмпературы і не губляць пры гэтым свае ўласцівасці, а таксама валодаюць высокай цеплааддачай.

Ідэальным варыянтам сталі б медныя трубы, якія не схільныя карозіі, могуць вытрымліваць высокія механічныя нагрузкі і ціску вады, не губляючы герметычнасці. Яны маюць малы каэфіцыент пашырэння, тэрмін іх эксплуатацыі складае ад 50 гадоў. Аднак пры самастойным мантажы могуць узнікнуць складанасці з іх пайкой або зваркай. З іншага боку кошт такой сістэмы надзвычай высокая, у параўнанні з іншымі аналагамі.

Наступныя віды труб - металлопластіковые і пластыкавыя. Яны па цеплаправоднасці значна горш медных, але і па кошту істотна танней. Яны таксама не схільныя карозіі і валодаюць значным тэрмінам эксплуатацыі. Аднак іх злучаць з дапамогай заціскных фітынгаў не рэкамендуецца, паколькі яны маюць ўласцівасць працякаць пры нязначнае павышэнне ціску ў сістэме. Такія трубы пажадана зварваць пры дапамозе адмысловага награвальніка. Пластыкавыя трубы з'яўляюцца менш трывалымі і температуроустойчивыми у параўнанні з металлопластіковых, таму іх не рэкамендуюць для ўстаноўкі ў схаваных сістэмах вадзяніка падлогі. Перавагамі армаваных пластыкавых труб таксама з'яўляюцца менш тонкія сценкі, малы каэфіцыент пашырэння і прастата мантажу. Але пры ўсталёўцы іх у якасці цёплых падлог лепш рабіць па магчымасці мінімальная колькасць злучэнняў.

Трэцім выглядам труб з'яўляюцца сталёвыя. Яны маюць высокую трываласць і невялікую цеплаправоднасць. Асноўным іх недахопам з'яўляецца высокі ўзровень цеплавога пашырэння, што для некаторых тыпаў падлог з'яўляецца недапушчальным і можа прывесці да іх пашкоджаньні. Акрамя таго, яны ў значнай меры схільныя акісленню і тэрмін іх эксплуатацыі значна менш за ўсіх астатніх відаў труб. Таму іх для цёплых падлог практычна не выкарыстоўваюць.

Звярніце ўвагу! Дыяметр падыходных труб выбіраецца з улікам цеплавых разлікаў сістэмы: неабходнай тэмпературы ў памяшканні, раўнамернасці прагрэву ўсёй падлогі, энергаэфектыўнасці. Большы дыяметр зможа забяспечыць хуткі прагрэў, але пры гэтым вырастуць выдаткі на ацяпляльны кацёл і цыркуляцыйны помпа, а таксама ўзровень падлогі будзе узняты на адпаведную вышыню. Зыходзячы з гэтага, падбіраюць трубы з дыяметрам ад 16 мм да 20 мм.

варыянты кладкі

Заліванне труб бетонам

Асноўнымі тыпамі ўстаноўкі цёплых падлог з'яўляюцца наступныя:

  1. Пад бетонную сцяжку. Варыянт, цалкам прыдатны для самастойнай кладкі, так як увесь выкарыстоўваецца матэрыял недарагі і не патрабуе выкарыстання складаных тэхналогій для мантажу. Пры гэтым можна выкарыстоўваць практычна любы спосаб пракладкі труб: змейкай, спіраллю, ракавінкай і т. П. Сістэма цыркуляцыі усталёўваецца на гідраізаляцыйныя і ўцяпляльнага пласты, зверху якіх устаноўлена металічная сетка. Пасля раскладкі труб падлогу заліваецца бетонам або адмысловым растворам, а затым вырабляецца сцяжка падлог. У выніку паверхня набывае неабходную трываласць і раўнамерны нагрэў ўсёй паверхні. Аднак у выпадку ўзнікнення працёку ажыццявіць яе ліквідацыю будзе задачай не з лёгкіх.
  2. На драўляны чарнавы падлогу. Кладка можа ажыццяўляцца модульна і рэечна. Модульная - уяўляе сабой гатовую сістэму каналаў з ужо ўсталяванымі ізалявальнымі пластамі на аснову з ДСП. Рэечная ўяўляе сабой асобную кладку теплопроводящих пласцін і труб паміж лістамі ДСП асаблівай формы. Прамежкі паміж імі умацоўваюцца алюмініевымі палоскамі, у якія і насцілаюцца трубы.
  3. На вільгацеўстойлівымі спецыяльную аснову з пенапалістырола. У дадзенай сістэме выкарыстоўваюцца гатовыя пліты з прарэзанымі ў іх жалабкамі для ўстаноўкі металічных цеплавых экранаў, а зверху труб. З'яўляецца найбольш распаўсюджанай, бо дазваляе ўсталёўваць цёплыя падлогі ў выпадку прысутнасці невялікіх няроўнасцяў і істотных абмежаванняў у вышыні памяшкання.

Паколькі вада пры цыркуляцыі па трубе губляе частку цеплавой энергіі, то з павелічэннем адлегласці ад крыніцы цяпла (катла) зніжаецца тэмпература нагрэву. Таму, каб пазбегнуць з'яўлення градыенту нагрэву падлог, існуюць два метаду кладкі труб:

  1. Спіральная схема падлучэння. Пры такім спосабе награвальная і зваротная трубы размешчаны паралельна адзін аднаму і таму яны здольныя кампенсаваць нагрэў і астуджэнне такім чынам, што розніца будзе слаба адчувальнай. Па канструкцыі атрымліваецца падвойная спіраль. Такі тып нагрэву шырока выкарыстоўваецца ў памяшканнях з вялікім пляцам.
  2. Паралельны метад. Ўкладваюцца трубы змейкай паралельна адзін аднаму. Гэта значыць, атрымліваецца ў пачатку трубы тэмпература нагрэву больш, чым у канцы. Таму больш нагрэтую частка усталёўваюць зблізку крыніц холаду, то ёсць ўваходных дзвярэй ці вокнаў. Такую сістэму звычайна ўсталёўваюць у невялікіх і сярэдніх па плошчы памяшканнях.

мантажныя работы

План цёплай падлогі

ад вадзянога ацяплення, неабходна скласці падрабязны план падлучэння сістэмы, а таксама разлічыць колькасць неабходных будматэрыялаў. Таксама варта вырабіць выраўноўванне паверхні, каб не было перакосаў, ліквідаваць розныя дэфекты і пашкоджанні. Калі плануецца ўстаноўка аўтаномнага катла, то яго размяшчэнне павінна быць па магчымасці бліжэй да ацяпляных памяшканнях з мэтай зніжэння страт цяпла і выгоды абслугоўвання. Шафа для калектараў усталёўваецца прама ў памяшканні і замуровывалась ў сцяну альбо яго хаваюць за рознымі элементамі дэкору. Зручна размяшчаць калектар і кацёл ў скляпенні, што дазволіць зэканоміць не толькі жылое прастору, але і выдаткі на аздабленне.

На першым этапе усталёўваюць коллекторный шафу. Для гэтага прыкладна ў цэнтры памяшкання выдзёўбваюць нішу ў сцяне па патрабаваных памерах, а затым яго туды ўмуроўваліся. Першай да яго падводзяць трубу з гарачай вадой, а затым зваротную трубу. На ўваход і выхад ставяць у абавязковым парадку вентыля, якія дазваляюць перакрыць падачу вады і вырабляць рамонтныя работы або абслугоўванне сістэмы.

Таксама не лішнім будзе ўстаноўка манометры, якія змаглі б своечасова сігналізаваць аб засмечаных труб і экстраным росце ціску. За вентылямі і манометрамі ставяць калектар на неабходную колькасць уваходаў і выхадаў, забяспечваючы кожны рэгулявальнымі вентылямі. Калі адводаў больш чым патрабуецца, то на іх ставяць заглушкі. На выходным калектары неабходна ўсталяваць кран для зліву вады і аўтаматычны паветраадвод, які зможа прадухіліць завоздушивание сістэмы. Пры планаванні выкарыстання цэнтральнага або аўтаномнага катла варта на ўваходзе і выхадзе ўсталяваць адпаведныя адгалінаванні.

Кладку награвальных труб варта вырабляць на роўныя і чыстыя падлогі з усталяванай гідра- і цеплаізаляцыяй. Па перыметры памяшкання ўздоўж сцен наляпляецца дэмпфернае стужка з шырынёй 15 см, якая будзе прадухіляць разбурэнне сцяжкі пры цеплавым пашырэнні. Пасля гэтага ў залежнасці ад матэрыялу падлог і абранага тыпу кладкі пракладваюць трубы. Для надзейнасці трубы замацоўваюць пры дапамозе дроту, спецыяльных пластыкавых кліпсаў або заціскаў. Аднак неабходна не прутка зацягваць, а пакідаць невялікі зазор, які прызначаны для ўліку цеплавога пашырэння труб. Пры кладцы трэба выконваць наступныя дапушчальныя адлегласці:

  • Ад сцяны павінен быць водступ у 7 см, каб выпраменьванае цяпло выкарыстоўвалася з большай эфектыўнасцю.
  • Адлегласць паміж трубамі робіцца прыкладна ў 30 см, за выключэннем месцаў з падвышаным паглынаннем цяпла (вокны і дзверы).
  • Максімальная даўжыня труб не павінна перавышаць 60 м, бо ў адваротным выпадку будзе назірацца нераўнамерны прагрэў пакоя.

Цёплыя вадзяныя падлогі дасягаюць максімальнага ККД пры выкарыстанні не аднаго канала для цыркуляцыі, а па магчымасці некалькіх для стварэння цыркуляцыйных контураў. Кожны з контураў адным канцом мацуюць на ўваходных калектар, а іншым - на выходны.

Пасля ўстаноўкі ўсіх труб праводзяць выпрабаванні пры цісках вышэй эксплуатацыйнай нормы на 1 Атм. Гэта дазволіць выявіць няякасныя злучэнні і працёку, а таксама вызначыць ступень нагрэву памяшкання. Калі дасягнуты неабходныя тэхнічныя характарыстыкі сістэмы, то вырабляюць вонкавае аздабленне падлогі. У залежнасці ад ужывальных спосабаў кладкі і матэрыялу асновы робяць сцяжку, кладку ламінату ці іншага падлогавага пакрыцця.

Цёплая падлога ў дзеянні

Зрабіць цёплы падлогу самастойна досыць складана, паколькі неабходна правядзенне разлікаў неабходнай магутнасці нагрэву, складанне плана размяшчэння інжынерных камунікацый, а таксама правільнае правядзенне ўсіх мантажных работ. Атрыманая ацяпляльная сістэма зможа рацыянальна выкарыстоўваць цеплавую энергію і раўнамерна размяркоўваць яе па ўсёй прасторы памяшкання.

відэа

У гэтым відэа дэманструецца мантаж вадзянога цёплага падлогі:
