Як зрабіць цёплы падлогу ў ваннай

Калі вам даводзілася стаяць у ваннай пакоі на халодным кафлі, то вы ведаеце, што адчуванні, якія ўзнікаюць пры гэтым, не з прыемных. Давайце ж разбяромся, як зрабіць цёплы падлогу ў ваннай.

Выбіраць будзем пазней

Як уладкованы цёплая падлога

  1. Цёплая падлога ўкладваецца яшчэ да з'яўлення ванны як такой і лепш гэта рабіць пад плітку. Таму пачаць варта не з выбару цёплага падлогі, а з нанясення прыкладнага плана на паперу і паверхня падлогі.

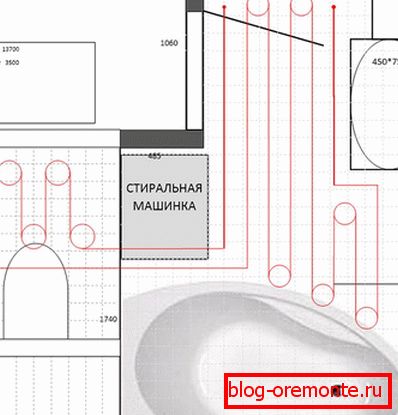

  2. Накідайце прыкладны чарцёж сваёй ваннай.
  3. Адзначце на ім, дзе будуць знаходзіцца трубы падачы вады і каналізацыя.
  4. Намалюйце на ім размяшчэнне санвузла, ванны, а таксама рукамыйніцы.
  5. Дзе будзе знаходзіцца крыніца цепланосбіта.
  6. Які максімальны пласт сцяжкі можа быць заліты.
  7. Ці трэба будзе рабіць выманне існуючай сцяжкі.
  8. Ці вы хочаце абагрэць усю тэрыторыю або толькі месца каля люстэрка (ванны, унітаза).
  9. Ці будзе цёплая падлога асноўным ацяпленнем або дадатковым.

У вас заўсёды ёсць выбар

віды

Мудры чалавек заўсёды ацэньвае ўсе магчымыя рашэнні, узважваючы станоўчыя і адмоўныя бакі. Азнаёмцеся з усімі варыянтамі:

  • Падлогу, запитанный ад гарачай вады. Звычайна такі варыянт ужываецца ў прыватным доме, кватэрах, дзе ёсць аўтаномнае ацяпленне або асобная труба-стояк для гэтых патрэб. Калі ў вас цэнтральнае ацяпленне, то гэты варыянт вам не падыходзіць. Калі ў якім-небудзь з памяшканняў ужо выкладзены вадзяной цёплая падлога, то выбар будзе відавочным. Няма патрэбы камбінаваць сістэмы, уносячы дадатковыя выдаткі.
  • Які сілкуецца ад электрычнасці, гэта значыць непасрэднага нагрэву. Мае на ўвазе сістэму, у якой ролю нагревателя выконвае сам кабель. Гэты выгляд можа ісці як бухтамі, завесы якога ўкладваюцца ўручную; або быць прадстаўлены мацюкамі. У апошнім варыянце ўжо абраны найлепшы варыянт размяшчэння змейкі правадыра, таму яго досыць проста разгарнуць і абкласці. Одножильная сістэма мае на ўвазе вяртанне драты і замыкання ланцугу ў які падае прыладзе. Двухжильная сістэма мае замкнёны контур.
  • Тэхналогія хвалевага нагрэву або інфрачырвонага выпраменьвання. У гэтым выпадку кожны прадмет служыць награвальным элементам, бо прамяні спачатку награваюць іх, а потым тэмпература перадаецца ў паветра. Дасягаецца гэта за кошт графітавых стрыжняў, электрычнасць да якіх падводзіцца пры дапамозе меднага правадыра.
  • Вадкасным-электрычны цёплы падлогу - гэта навінка ў сваёй нішы. Сістэма складаецца з труб, якія напоўнены незамярзальнай вадкасцю (этиленгликолем). Па ўсёй працягласці знаходзіцца правадыр, які разагравае гэтую вадкасць, а яна ўжо грэе падлогу. Такі варыянт падыходзіць для любых памяшканняў і не залежыць ад цэнтральнай сістэмы ацяплення.

Што лепш

электрычны падагрэў

Правільным рашэннем лічыцца тое, у якім найменшую колькасць мінусаў у параўнанні з іншымі варыянтамі. Важна памятаць, што для адной сітуацыі адзін момант можа быць адмоўным, а для іншай гэты ж момант - станоўчым. Таму важна ўважліва прааналізаваць наступныя нюансы перад канчатковым выбарам:

Электрычны цёплы падлогу

Вадзяной цёплая падлога

Можа запатрабаваць замены старой праводкі на больш магутную.

Нагрэў не залежыць ад электрычнасці (акрамя вадкасным-электрычнага).

Некаторыя віды могуць быць выкладзеныя прама ў пласт клею для пліткі, а інфрачырвоны абагравальнік - пад ламінат ці лінолеум.

Вялікі подкладочный пласт і шмат месца для мантажу.

Досыць вялікае спажыванне энергіі.

Эканамічнасць па параўнанні з электрычным рашэннем.

Прастата рэгулявання тэмпературы.

Адсутнасць магчымасці тонкай налады.

Абарона пры выхадзе з ладу.

Працёку ў выпадку выхаду з ладу.

Неабходнасць устаноўкі СУВЯЗЕ або дифавтомата.

Няма кантакту з электрычнасцю.

Прастата кладкі кабеля.

Некаторыя складанасці пры выкананні закругленняў труб і ўкладванні іх змейкай.

Павелічэнне электрамагнітнага поля.

Адсутнасць электрамагнітнага поля.

Тэрмін службы 40 і больш гадоў.

50 гадоў бесперапыннай службы.

вадзяной

Матэрыялы для вадкаснага падлогі

Труба для вадзянога падлогі

Калі абставіны спрыяюць ўсталёўцы вадкаснага падлогі, то вось, што неабходна падрыхтаваць да пачатку выканання задач:

  • Труба. Яна можа быць металлопластіковые, з пашытага поліэтылену або меднай ў дадатковай аплётцы (яе тэрмін службы можа складаць 200 гадоў!). У апошні час больш рэкамендуюць выкарыстоўваць другую, з-за таго, што першы варыянт з часам пачынае прыходзіць у непрыдатнасць з-за распластоўванне. На самай справе сітуацыя такая, што калі набываць якасны матэрыял, то служыць яны будуць аднолькава. Бо сярод металлопластіковых труб таксама ёсць бясшвовыя, перавагай якіх з'яўляецца ўзмацненне пры дапамозе металічнай праслойкі. Дыяметр можа складаць 16-20 мм.
  • Накіроўвалыя. У гэтай ролі могуць выступаць як асобныя планкі (крок фіксатараў складае 50 см, а іх агульная даўжыня - 2 м), якія мацуюцца да ўцяпляльнага пласту, так і цэлыя пліты ўцяпляльніка з «бобышку». Замест накіроўвалых можна ўжываць металічныя краты. Для кладкі змейкай лепшай браць з крокам у 15 см. Калі крок трубы будзе вялікім, то бярыце з ячэйкай у 20 см.
  • Уцяпляльнік з адбівальнікам - фальгіраваны. Ён асабліва актуальны, калі знізу нежылое памяшканне. Дадаткова таксама лепш выкарыстоўваць ўспенены полістырол (вытрымлівае больш высокія тэмпературы) або поліпрапілен.

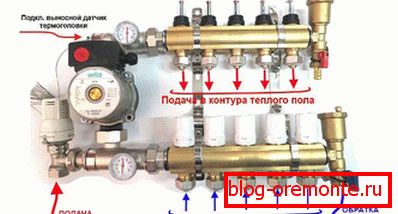

  • Калектар для цёплай падлогіКалектар - гэта многоходовой злучэнне, якое дазволіць аб'яднаць усе контуры і ажыццяўляць іх рэгуляванне. Бярыце той, дзе існуе магчымасць адключэння кожнага контуру.
  • Шафа для калектара. Не патрэбны, калі вы плануеце зрабіць нішу ў сцяне, у гэтым выпадку будзе неабходная рэвізійная дзверцы.
  • Злучальнікі і запорная арматура. Для кожнага аб'екта падбіраецца індывідуальна.
  • Сумесі для залівання сцяжкі. Калі вы жадаеце дамагчыся ідэальна роўнай паверхні, то не пашкадуйце грошай і вазьміце для фінішнай залівання самовыравнивающийся склад.
  • Крапежны матэрыял - саморезы, дзюбелі, клямары.
  • Опрессовыватель. Хтосьці кажа, што гэта неабавязковая рэч. І праўда, у некаторых выпадках без яго можна абыйсціся, але лепш выкарыстоўваць яго.
  • дэмпфернае стужкаДэмпфернае стужка. Яна неабходна для таго, каб забяспечыць наяўнасць тэрмічных кампенсацыйных швоў.
  • Металічныя або пластыкавыя гільзы. Іх унутраны дыяметр павінен быць такім, каб у іх змясцілася труба. Яны неабходны толькі ў тых выпадках, калі трубы будуць ляжаць на стыку пліт або на стыку некалькіх сцяжак.
  • Перфаратар, буры па бетоне, малаток, шуруповерт, правіла, маякі для сцяжкі, лазерны нівелір або вадзяной ўзровень, разметочные прылады, рулетка, вязальныя дрот, развадны ключ, набор Ражкова-прыцемках накладную ключоў, нажніцы для трубы.

Звярніце ўвагу! Калі вы сабраліся эканоміць, то рабіце гэта ў разумных межах. У адваротным выпадку расплачвацца давядзецца сумнымі наступствамі.

ўстаноўка

прылада сістэмы

Каб праца ішла і ішла без запінак, неабходна правільна пачаць:

  • Зрабіце так, каб вам нічога не перашкаджала. Вызваліце ​​памяшканне ад усяго. Прыбяры. Калі магчыма, прайдзіцеся будаўнічым пыласосам.
  • Калі вы ўпэўненыя, што сцяжка ў вас роўная і яе рабілі прафесіяналы, тады можна рухацца далей. У выпадку ўжо пакладзенай пліткі, яе неабходна будзе збіць. Трэба будзе прыбраць пласт пакрыцця, каб была магчымасць паглыбіць трубы (гэта не спатрэбіцца ў тым выпадку, калі сцяжкі яшчэ няма зусім ці вы плануеце падымаць падлогу).
  • Вызначыце, наколькі няроўная ў вас паверхню. Для гэтага выведзіце нулявую кропку ў гэтым памяшканні - яна будзе самым высокім месцам. Звычайна яно знаходзіцца ў якім-небудзь кутку або каля сцяны. Каб вызначыць яе, неабходна адбіць гарызанталь па ўсім перыметры. Гэта можна зрабіць пры дапамозе лазернага нівеліра ці вадзянога ўзроўня. Далей рулеткай трэба прамеры адлегласць да падлогі.

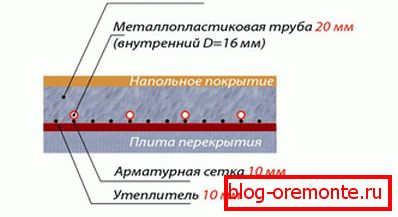

  • таўшчыняЦэментная сцяжка будзе нармальна трымацца ў тым выпадку, калі яе таўшчыня складзе ад 3 см. Калі перапад менш, то можна ўжыць наліўны падлогу з самовыравнивающейся сумесі.
  • Ўкладваем уцяпляльнік з адбівальнікам, зверху пакрываем яго плітамі з пенапласту (яго таўшчыня ад 3 см і больш. Канкрэтнае значэнне падбіраецца пад цепластраты, якія могуць быць у вашым выпадку. Шчыльнасць павінна быць ад 35 кг на м3). Для таго каб абараніць ізаляцыю ад вады, накрываем яе плёнкай па ўсім перыметры.
  • Замацоўваем уцяпляльнік да сцяжкі пры дапамозе дзюбеляў і саморезов. Гэта вельмі важна для таго, каб выключыць яго зняцце пры кладцы труб і заліванні верхняй сцяжкі.

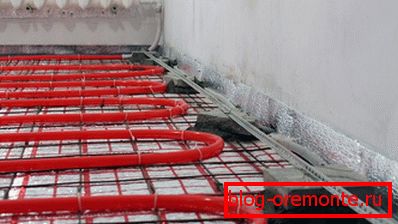

  • Можна ўжываць металічную сеткуКладзём сетку або планкі для фіксацыі. Планкі будуць размяшчацца ў залежнасці ад малюнка, па якім будзе выкладзеная труба. Калі гэта будзе «слімак» - тады неабходна пакласці іх па дыяганалі, а адну лінію абкласці прамой пасярэдзіне, дзе будзе выконвацца разварот трубы. Калі вы выбралі спосаб «змейка» - тады ўкладваем планкі паралельна адзін аднаму. Першы спосаб з'яўляецца больш прадуктыўным, у гэтым выпадку пол будзе прагравацца максімальна раўнамерна. Для ваннай пакоі самым аптымальным будзе крок у 150 мм. Памятаеце, што пачатковы контур з гарачай вадой павінен праходзіць у меншай сцены і спускацца да сярэдзіны. Гэта важна, каб добра выграваліся тыя месцы, дзе можа ўтварыцца кандэнсат. Максімальная даўжыня аднаго контуру не павінна перавышаць 120 м, калі вы карыстаецеся трубу 20 мм, и 80 м, если это труба 16 мм. При несоблюдении этих условий могут быть большие теплопотери, а также гидравлическая нестабильность.

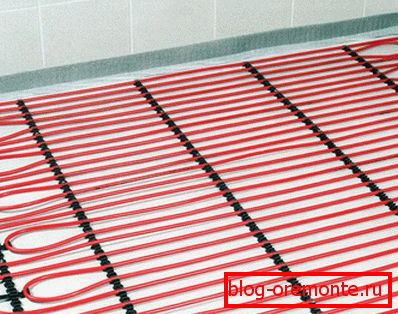

  • Укладваюць сетку або планкі для фіксацыіУсталёўваем коллекторный скрыню і калектар там, куды будзе прыходзіць контур ад катла.
  • Замацоўваем адзін канец трубы ў калектар і ўкладваем яе ў згодзе з абранай схемай і крокам. Для таго каб зафіксаваць яе да сеткі, можна ўжываць вязальным дротам.
  • Пасля кладкі другі канец таксама злучаем з калектарам. Усе трубы ў месцы навалы перад калектарам павінны быць змешчаны ў дадатковы ўцяпляльнік, каб пазбегнуць адукацыі залішняга павышэння тэмпературы. Важна, каб трубы пры падключэнні да калектара не перасякаліся, інакш вы пасля заблытаная. Таксама, калі раптам ёсць неабходнасць злучыць трубу падчас кладкі (што катэгарычна не рэкамендуецца), то рабіце гэта неразборным злучэннем. Калі і гэта немагчыма, то прадугледзіце невялікі лючок для абслугоўвання раздымнага злучэння.
  • Запускаем у трубу ваду пад ціскам (пры гэтым, выкарыстоўваючы кран Маеўскага, неабходна сутыкнуць усё паветра). Выкарыстоўваючы опрессовыватель, павышаем ціск у сістэме да 6-8 атмасфер і пакідаем на суткі. Калі пасля сутак ціск не змянілася, то ўсё гатова. Калі ціск ўпала, неабходна праверыць ўсе стыкі, ці няма дзе працёкаў. Калі ўсё ў парадку, наганялі ціск зноў і пакідаем яшчэ на суткі. Калі падлучэнне не будзе ажыццёўлена да зімы, тады апрасоўку лепш праводзіць пры дапамозе паветра, каб выключыць размерзание сістэмы. Пры выкананні аперацый абавязкова перакрыйце кран, які ідзе на кацёл, каб не пашкодзіць гэты ацяпляльны прыбор.
  • Пасля апрасоўкі ня спускае ціск, яно павінна заставацца да заканчэння ўсіх работ. Гэта важна, бо ў працэсе недзе можна пашкодзіць трубу. Гэта лягчэй заўважыць, калі яна будзе пад ціскам.
  • Ўкладваем дэмпфернае стужку па ўсім перыметры. Мацуем яе ў кутах ці на двухбаковы скотч па працягласці.
  • Заліваем верхнюю сцяжку. Яе максімальная таўшчыня не павінна перавышаць 70 мм. Далей можна класці плітку.
  • Запуск гарачай вады ажыццяўляем праз некалькі тыдняў, пасля поўнага высыхання (звычайна трэба каля 30 дзён).

Матэрыялы для электрычнага цёплага падлогі

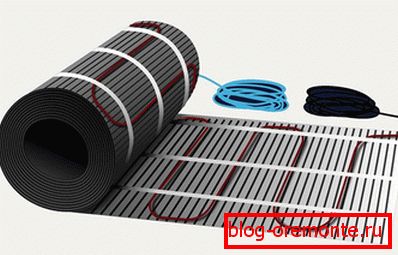

Электрычны цёплы падлогу

Шмат што з таго, што мы ведаем з папярэдняга варыянту, спатрэбіцца і тут:

  • ўцяпляльныя матэрыялы, як і ў папярэдняй інструкцыі;
  • сумесі для залівання сцяжкі, калі гэта неабходна;
  • кабель або сістэма мацюкоў;
  • тэрмарэгулятар і датчык;
  • халодны кабель;
  • мантажная скрынка для тэрмарэгулятара;
  • ізаляцыйнай стужкай;
  • бокорезы, абцугі, нажніцы, мультиметр, перфаратар ці дрыль, буры і каронкі.

Кладка электрычнага цёплай падлогі

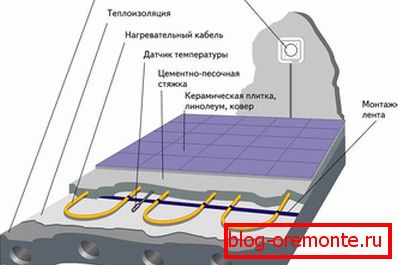

Прылада кабельнага цёплай падлогі

  • Робім генеральную ўборку.
  • Вымяраем ўзровень паверхні і выраўноўваем яе, калі гэта неабходна, як пра гэта гаворыцца ў папярэдняй інструкцыі. У выпадку калі перапад невялікі, то няма неабходнасці выраўноўваць падлогу адразу. Можна зрабіць гэта па-над, пасля таго, як вы абкладзеце ўсю сістэму.
  • Ўкладваем ўцяпляльныя матэрыялы (па прыкладзе з папярэдняга кіраўніцтва).
  • Робім канаўку, у якую ўкладваецца датчык. Яна павінна быць 2? 2 см, вышыня на сцяне - ад 30 см. Сам датчык змяшчаем у герметычную трубку. Выводзім провад да месца размяшчэння тэрмарэгулятара.
  • Схема падлучэння да сеткіУсталёўваем тэрмарэгулятар.
  • Ўкладваем той выгляд цёплай падлогі, які мы выбралі ў згодзе з намаляванай схемай. Важна памятаць, што для ваннай пакоі значэнне павінна дасягаць 150 Вт на 1м2. Калі вы ўкладваемся адзіночны кабель, то дапаможа сістэма накіроўвалых. Каб разлічыць крок, трэба агульную плошчу абагравання памножыць на 1000 і падзяліць на даўжыню кабеля. Калі вы выкарыстоўваеце мат, то ўсе гэтыя разлікі, а таксама апорныя планкі не патрэбныя.
  • Пасля кладкі падлучальны яго да датчыка і тэрмарэгулятара.
  • Правяраем працаздольнасць. Некаторыя вытворцы дапускаюць кароткачасовае ўключэнне. Іншыя рэкамендуюць вымераць супраціў. Аптымальныя значэнні пазначаны на ўпакоўцы. Рабіць гэта трэба пры дапамозе мультиметра.
  • Зараз можна заліваць верхнюю сцяжку па інструкцыі вышэй. Некаторыя віды грэе кабеля могуць быць выкладзеныя прама ў пласт клею пліткі. Калі вы плануеце рабіць так, тады на этапе падрыхтоўкі абавязкова выраўняйце паверхню.
  • Ўключаем на поўную сілу пасля просыхания сцяжкі.

Звярніце ўвагу! Тэрмарэгулятар нельга ўсталёўваць у ваннай пакоі, робім гэта побач за дзвярыма або ў іншым памяшканні.

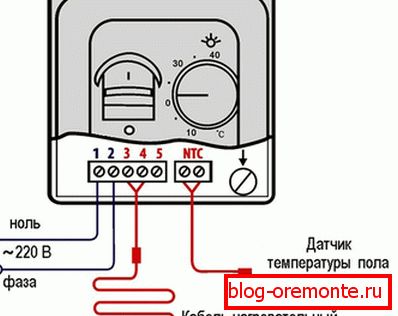

падключэнне тэрмарэгулятара

Пасля ўсёй праведзенай работы вы будзеце з гонарам заходзіць у ванную пакой, а ваша жонка зможа з камфортам прывесці сябе ў парадак.
