Як зрабіць інфрачырвоны падлогу самому

Кожны з нас хоча, каб кватэра ці дом былі цёплымі і ўтульнымі. Дамагчыся гэтага можна з дапамогай цэнтральнага ацяплення, ці паступіць інакш - усталяваць у сваёй кватэры плёнкавы цёплая падлога.

Сістэмы цёплых падлог ўжо даўно не лічацца навінкай, і да нядаўняга часу найбольш распаўсюджанымі былі два віды такіх сістэм.

  1. Электрычны падлогу. Пры выкарыстанні гэтага варыянту пад палавое пакрыццё ўкладваецца грэе кабель.
  2. Вадзяной падлогу. Тут цепланосбітам выступае вада, якая цыркулюе па загадзя выкладзеным пад падставу трубах.

Абодва варыянты па-свойму добрыя, але параўнальна няпросты мантаж робіць такія сістэмы не зусім прымальнымі для самастойнай ўстаноўкі. У адрозненне ад іх інфрачырвоны цёплая падлога больш просты ва ўсталёўцы і пры яго выкарыстанні інфрачырвонае выпраменьванне лепш распаўсюджвае цёпла па памяшканні.

Функцыянальныя асаблівасці інфрачырвонага падлогі

Схема падлучэння цёплай падлогі

Калі праводзіць лінію адрозненні паміж электрычным цёплым падлогай і ВК сістэмай, то другі варыянт прагравае памяшканне не за кошт награвання паветра. Прынцып дзеяння складаецца ў генераванні выпраменьвання цяпла ў інфрачырвоным дыяпазоне.

Звярніце ўвагу! Такія сістэмы грэюць не паветра ў памяшканні, а аб'екты, якія размяшчаюцца ў ім.

У канструктыўную складнік цёплай падлогі ўваходзіць шматслаёвая структура, якая складаецца з наступных матэрыялаў:

  • сплаў медзі або срэбра.
  • карбон або графіту-карбоновый склад.
  • поліпрапіленавыя плёнкі.

Пры ўключэнні ў сетку сістэма выпрацоўвае інфрачырвоныя прамяні, якія награваюць не паветра, а прадметы, якія знаходзяцца ў памяшканні, і ўжо ад іх выграваецца ўся пакой. Пры яе працы ствараецца спрыяльная атмасфера, так як кісларод ўнутры памяшкання не спальваецца, і вам нашмат лягчэй будзе дыхаць нават пры пастаянна уключанай сістэме.

Па спосабам прылады такія сістэмы падзяляюцца на некалькі відаў.

стрыжневы

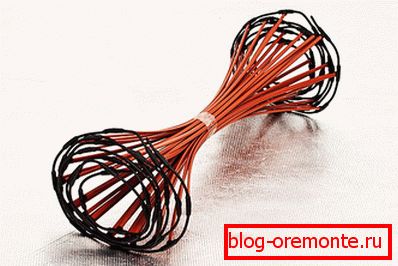

Стрыжневая сістэма падагрэву

Па сутнасці будынка такі варыянт не з'яўляецца плёнкавыя. Па вонкавым выглядзе ён падобны на вераўчаныя лесвіцу з падоўжнымі і папярочнымі элементамі, дзе падоўжная частка - гэта токаправодным шына, а папярочная - стрыжні карбонового валакна ў ахоўнай абалонцы.

Суцэльны ВК падлогу на карбоновой аснове

ВК падлогу на карбоновой аснове

У гэтым варыянце сістэма прадстаўлена як суцэльнае карбонавае палатно, абароненае некалькімі пластамі спецыяльнай плёнкі і фільтрам. Такая плёнка вельмі проста наразаецца па любых памерах і адрозніваецца найбольшай бяспекай і эфектыўнасцю працы.

Паласаты ВК падлогу

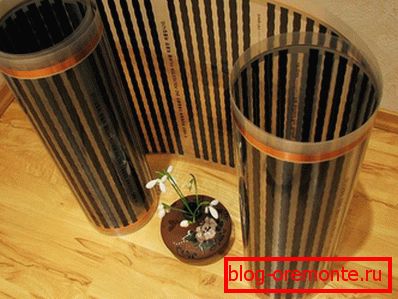

ВК плёнка

У гэтым варыянце сістэма для абагрэву набіраецца з асобных нарэзаных палос, і пры гэтым разрэзаць іх можна толькі ў спецыяльных месцах. Тут у якасці абагрэву працуе не ўся паласа, а некаторыя часткі, якія змяшчаюць сумесь графіту або карбону.

Звярніце ўвагу! Пры мантажы гэтага варыянту абагрэву спецыялісты не раяць ставіць цяжкую мэблю на уцепленай паверхню, каб не дапусціць пашкоджанні палос.

Калі казаць пра тое, які інфрачырвоны падлогу лепш, то для самастойнага мантажу зручней другі варыянт, як па якасці абагрэву, так і па прастаце правядзення работ.

Чым добрая сістэма інфрачырвоных цёплых падлог

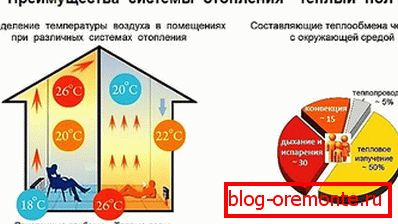

Перавагі інфрачырвонага падлогі

  1. Перш за ўсё - надзейнасць. Нават пры пашкоджанні аднаго з участкаў грэе паласы, астатнія ўсё роўна будуць працаваць дзякуючы паралельнай сістэме злучэння.
  2. Просты мантаж сістэмы. Гэта стала магчымым дзякуючы таму, што для яго ўстаноўкі неабавязкова праводзіць складаныя падрыхтоўчыя працы.
  3. Можна ўсталёўваць пад любое пакрыццё, нават тое, якое мае невялікія ўхілы.
  4. Нізкае энергаспажыванне. Гэта дасягаецца дзякуючы высокай цеплаправоднасці карбону.

Звярніце ўвагу! Акрамя ўсіх плюсаў ўстаноўкі ВК падлог, ёсць яшчэ адзін станоўчы фактар ​​- прастата дэмантажу з магчымасцю пераносу сістэмы ў іншае месца.

Вышэй было сказана, што мантаж такой сістэмы не патрабуе адмысловых навыкаў, але, перад тым як зрабіць інфрачырвоны падлогу сваімі рукамі ўсё ж варта прачытаць парады па яго ўсталёўцы.

Інструкцыя па мантажы

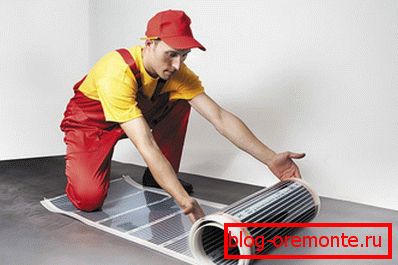

Мантаж плёнкавага падлогі

Перш за ўсё трэба падрыхтаваць падставу.

Пачаткам ўсіх работ будзе ачыстка паверхні і падрыхтоўка да кладкі. Выраўняйце ўсе перапады (дапушчальны мінімум - 3 мм), ачысціце і прасушыце падлогу.

Кладка цяпло-і гідраізаляцыі

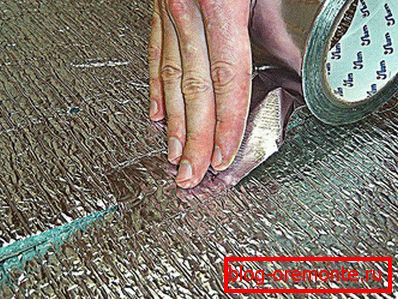

кладка цеплаізаляцыі

Гэта неабходна для абароны сістэмы ад вільгаці, якая можа ўтварыцца пры перападах тэмператур. Цеплаізаляцыя дазволіць мінімізаваць страту цяпла. Прасцей кажучы - яна не дасць яму сысці ўніз і дазволіць максімальна павысіць цеплааддачу ў патрэбным кірунку.

Звярніце ўвагу! Калі ў якасці фінішнага пакрыцця вы будзеце выкарыстоўваць кафля, то для гідраізаляцыі лепш выкарыстоўваць тэхнічную корак. Пад іншыя падлогавыя пакрыцця можна выбраць любыя матэрыялы, галоўнае - ўкладвайце іх металізаванай бокам уверх, проклеивая стыкі скотчам.

Дзе размясціць тэрмарэгулятар

тэрмарэгулятар

тэрмарэгулятаром называется датчик включения и регулировки работы системы. Расположить его нужно непосредственно перед началом укладки греющей плёнки. Специалисты рекомендуют устанавливать его не выше 15 см уровня полового покрытия.

Складзіце схему размяшчэння плёнкі

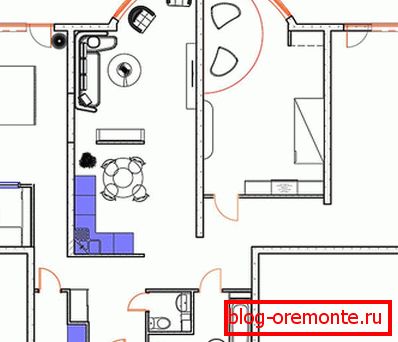

Схема размяшчэння мэблі

Яна патрэбна для таго, каб мінімізаваць рызыкі пашкоджанні. Бо як было заўважана вышэй - сістэму нельга размяшчаць пад аб'ёмнымі і цяжкімі прадметамі. Таму ўлічыце гэты факт і перад тым, як укладваць інфрачырвоны падлогу, размецьце месца будучага размяшчэння мэблі, каб не пракласці плёнку ў гэтым месцы.

Звярніце ўвагу! Калі вы плануеце ўсталяваць інфрачырвоны цёплая падлога ў якасці асноўнага спосабу абагравання пакоя, то ўлічыце, што ў гэтым выпадку ён не павінен займаць менш за 70% плошчы памяшкання. Для дапаможнага ацяплення трэба задзейнічаць не менш за 40% плошчы падлогі.

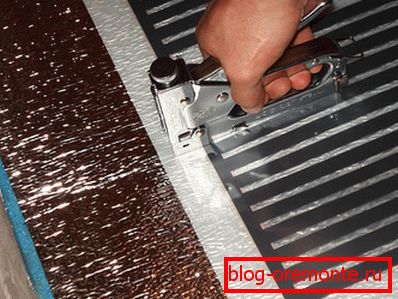

кладка плёнкі

кладка плёнкі

  • Укладваць грэе плёнку трэба так, каб медны бок кантактаў была звернутая ўніз, у напрамку да месца размяшчэння тэрмарэгулятара.
  • Да меднай паласе акуратна падлучыце кантакты (заціскныя) і злучыце іх з правадамі.
  • Усе месцы злучэння і разрэзаў старанна ізалююцца з дапамогай адмысловай масцікі.
  • У мэтах прадухілення замыкання кантактных заціскаў, кладку награваюць палотнаў трэба праводзіць з адлегласцю ў 0,5 гл адзін ад аднаго.

Звярніце ўвагу! Пры разметцы і нарэзцы палос ўлічыце тое, што максімальная даўжыня адной паласы не павінна перавышаць 8 метраў.

падключэнне сістэмы

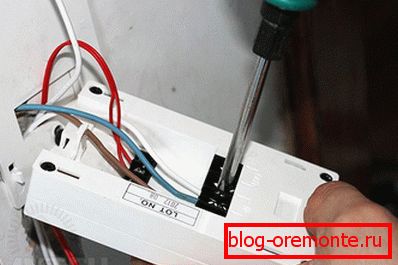

Падлучальны блок кіравання

Пасля кладкі награвальных элементаў вырабляецца падлучэнне ўсёй сістэмы да адзінай ланцуга. Спачатку да ніжняй часткі грэе плёнкі падлучаюць і якасна ізалююць злучэння тэрмадатчыка.

Пасля падлучэння ўсіх кантактаў мантуецца тэрмарэгулятар. Спецыялісты раяць правесці яго мантаж стацыянарна, але можна выкарыстоўваць падлучэнне ў выглядзе звычайнай разеткі.

тэставанне сістэмы

Праваднікі павінны быць добра заізаляваць

Перад фінішнай кладкай падлогавага пакрыцця трэба праверыць інфрачырвоны падлогу на якасць працы.

  • Візуальна агледзіце паверхню на наяўнасць разрываў плёнкі і надзейнасць злучэння кантактных заціскаў.
  • Вымерайце супраціў награвальных палос (мінімальна дапушчальнае значэнне - 1 Мом).
  • Уключыце сістэму і правядзіце па ёй рукой. Плёнка павінна раўнамерна прагравацца.

Калі ўсё пайшло нармальна, паверхню накрываюць поліэтыленавай плёнкай і прыступаюць да фінішнай аздабленні.

Самастойна змантаваць інфрачырвоны цёплая падлога зможа любы чалавек, які мае базавыя навыкі зносін з інструментам. Вывучыўшы інструкцыю і скарыстаўшыся нашымі парадамі, вы папросту праведзяце такія працы самастойна. А калі вы ўжо маеце досвед самастойнага мантажу ВК падлог, то можаце падзяліцца ім з нашымі чытачамі.

відэа

Гэта відэа раскажа пра самае эканамічнае ацяпленне:

З гэтага відэа вы даведаецеся, як вырабляць мантаж цёплай падлогі пад ламінат і лінолеум:
