Як працуюць цёплыя вадзяныя падлогі

На працягу 15 гадоў цёплыя вадзяныя падлогі з поспехам выкарыстоўваюцца ў якасці асноўнага і дадатковага крыніцы цяпла ў жылых памяшканнях. Не сакрэт, што для спраўнай працы гэтай сістэмы, пры іх зборцы, важна выконваць паслядоўнасць мантажу, а для гэтага трэба разумець, як працуюць цёплыя вадзяныя падлогі. У такім выпадку нават калі вы вырашылі зрабіць цёплыя падлогі сваімі рукамі, у вас атрымаецца стварыць эфектыўны абаграванне, які будзе выдатным сродкам у барацьбе з холадам. У гэтым артыкуле мы разгледзім асноўныя вузлы вадзянога абагрэву, і па якім прынцыпе яны працуюць.

Прынцып дзеяння падлогавага ацяплення

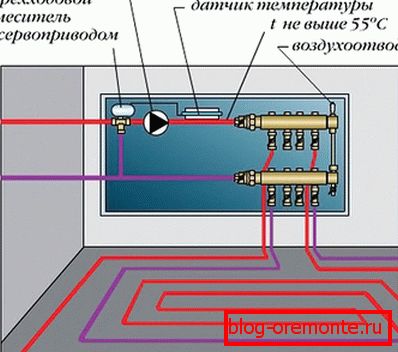

Схема падлучэння цёплай падлогі

Праца цёплага вадзянога падлогі заключаецца ў перапампоўваньне цепланосбіта па загадзя выкладзеным трубах. Цепланосбіт, як правіла, рухаецца прымусова пад уздзеяннем цыркуляцыйнага помпы. Абаграванне цепланосбіта ажыццяўляецца ў катле, які можа быць газавы, электрычны або на альтэрнатыўным паліве. У падлогу ўкладваецца контур, які складаецца з падачы і обратку. Паміж ацяпляльным контурам і катлом абсталюецца калектар, у якім цепланосбіт раўнамерна размяркоўваецца па некалькіх контурах. Таксама калектар служыць для кантролю і рэгулявання тэмпературы. Пры падзенні ўзроўню тэмпературы ніжэй зададзенай, термостатические клапаны адкрываюцца, і ў сістэму паступае гарачая вада. Калі ў сістэме і ў памяшканні дасягаецца зададзеная тэмпература, гэтыя клапаны перакрываюць падачу цепланосбіта, адпаведна выключаецца помпа. Для зручнасці кіравання ўся сістэма цёплай падлогі працуе ў аўтаматычным рэжыме.

Звярніце ўвагу! Ўладкаванне цёплага вадзянога падлогі калектарам гэта асноўны і самы лепшы варыянт. Аднак існуюць і іншыя метады, якія не менш эфектыўныя, а ў некаторых выпадках з'яўляюцца адзіна правільным рашэннем для арганізацыі падлогавыя абагрэву.

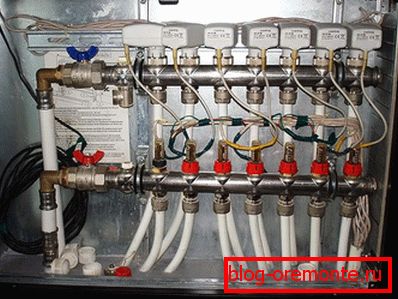

Калектар цёплай падлогі

Дзякуючы калектару можна ўсталёўваць для падлогі камфортную тэмпературу. Так, з кацельні цепланосбіт, які паступае да калектара можа мець каля 90 ° С. На калектары маецца термоголовка з погружным зондам, якая дазваляе рэгуляваць тэмпературу. Менавіта так і ажыццяўляецца налада жаданай тэмпературы цёплай падлогі, якая дасягае каля 50 ° С. Пры неабходнасці, астылы цепланосбіт змешваецца з гарачым у неабходнай прапорцыі, якую рэгламентуе погружной зонд. Такім чынам, ад вас патрабуецца проста выставіць патрэбную тэмпературу, а сістэма будзе аўтаматычна яе рэгуляваць.

Звярніце ўвагу! Дадаткова калектар абсталёўваецца расходомер. На іх паказваецца ўзровень тэмпературы ў кожным контуры. Напрыклад, з калектара можа накіроўвацца адзін контур ў ванную пакой і спальню. Пры жаданні вы зможаце наладзіць неабходную тэмпературу для канкрэтнага памяшкання.

Каб рэгуляваць ціск у сістэме ўжываецца байпасный лінія. Дзякуючы ёй, пры аварыі, вада будзе зліць у аўтаматычным рэжыме, што стабілізуе ціск у сістэме.

Цёплы падлогу ў камбінацыі з радыятарамі

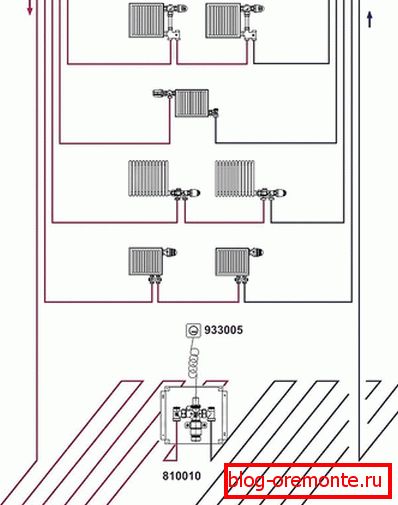

Схема камбінаванага ацяплення

У некаторых выпадках ўладкаванне цёплай падлогі можна толькі пры камбінацыі яго з радыятарнага сістэмай. Так, асноўным ацяпленнем будуць устаноўленыя радыятары, а ў асобных участках памяшкання будзе абсталяваны цёплы падлогу. Каб гэта рэалізаваць існуе некалькі варыянтаў. Напрыклад, на ўваходзе / выхадзе з катла устанаўліваецца Т-раздым. Адно выйсце прызначаецца для падлогавага ацяплення, а іншы для радыятарнага.

Звярніце ўвагу! Падлогавы апал можна лёгка ўкараніць ва ўжо наяўную радыятарную сістэму. Гэта магчыма дзякуючы бесправадным тэрмастату, які паскарае і палягчае працэдуру мантажу і падключэння вадзянога падлогі.

Мы абмеркавалі з вамі асноўныя схемы працы цёплай падлогі. Калі вы разумееце, як наладжаная гэтая сістэма, то ажыццявіць мантаж сваімі рукамі вам не складзе адмысловай працы. Калі ў вас ёсць вопыт у выкананні такіх работ, то абавязкова пакідайце водгукі. Калі ж у вас узнікаюць пытанні, то задавайце іх нашым экспертам.

відэа

З прадстаўленага відэа вы зможаце больш даведацца пра прынцып працы цёплага вадзянога падлогі:

схемы

Рэкамендуем азнаёміцца ​​з рознымі схемамі падлучэння і прылады цёплага вадзянога падлогі:

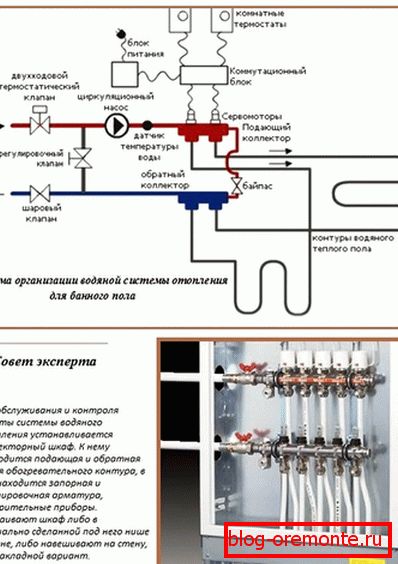

Схема і прылада цёплай падлогі

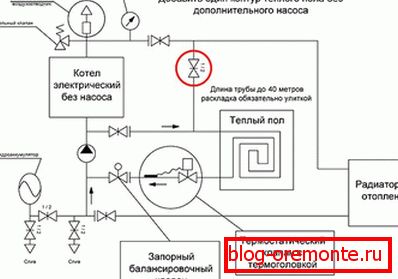

Схема падлучэння дадатковага контуру

Схема радыятарнага і падлогавага ацяплення

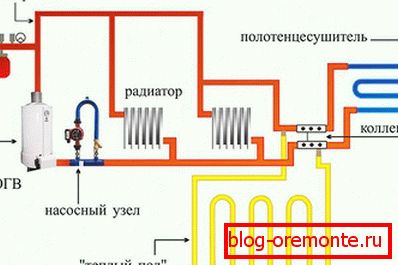

Цёплы падлогу ў камбінацыі з радыятарамі

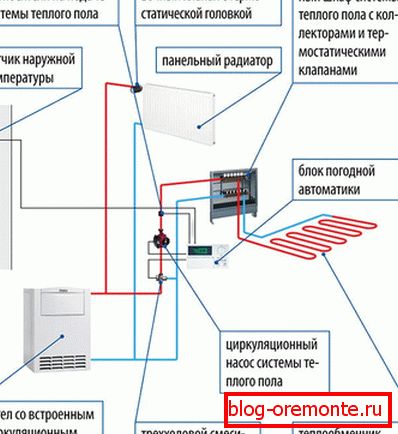

Схема падлучэння камбінаванага цёплай падлогі
