Як падключыць вадзяной цёплая падлога

Для дасягнення камфортнай тэмпературы ў памяшканні, многія вырашаюць збудаваць сістэму цёплай падлогі. Як вядома, існуе два тыпу абагрэву - вадзяны і электрычны. Калі падлучэнне электрычнага падлогі досыць простае, то пры падключэнні вадзянога абагрэву варта ўлічваць некаторыя нюансы. Існуе некалькі метадаў, як падключыць цёплы вадзяной падлогу. У гэтым артыкуле мы распавядзем вам аб самых даступных тэхналогіях і аб тым, як правільна выканаць працэс падключэння.

Коллекторная сістэма падлучэння праз кацёл

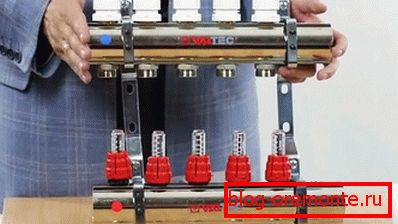

Коллекторная сістэма падлучэння

Схема коллекторного падлучэння зводзіцца да таго, што кацёл і калектар неабходна злучыць магістраллю труб. Калі кацёл усталёўваецца паблізу ад газавай трубы (у тых выпадках, калі кацёл газавы), то калектар можна змантаваць у любым зручным месцы. Да яго павінен быць доступ для подвода труб з падачай і обратку, а таксама для кантролю і кіравання сістэмай.

Перад падключэннем труб на калектар неабходна ўсталяваць запорные краны. Каб лягчэй было кантраляваць тэмпературу, у канструкцыю вентыля можа дадаткова ўключацца тэрмометр.

Звярніце ўвагу! Пры жаданні можна купіць гатовы калектар у поўнай зборцы, напрыклад, фірмы Valtec, Waltts або REHAU. У іх камплектацыі маюцца запорные краны для падлучэння трубаправода. Таксама яны абсталююцца вентылямі для кожнага асобнага контуру, што дасць магчымасць пры неабходнасці выконваць рамонт цёплай падлогі, не выключаючы ўсю сістэму, а толькі выбраную галінку.

Так, вузел, які складаецца з калектара, трубы і крана злучаецца паміж сабой компрессіонные фітынгамі. Для падлучэння труб прымяняюцца спецыяльныя злучэння, якія складаюцца з латуневай гайкі, заціскнога кольцы і апорнай ўтулкі. Калі неабходна будзе злучыць трубы рознага дыяметра, то можна выкарыстоўваць фітынгі-перахаднікі.

Такім чынам, мы маем самую простую схему па падлучэнні падлогавага ацяплення. Гэтая схема мае наступныя вузлы:

  • Просты калектар з запорнымі кранамі.
  • Трубаправод падача / обратку, хто злучаецца праз краны з грабянцом.

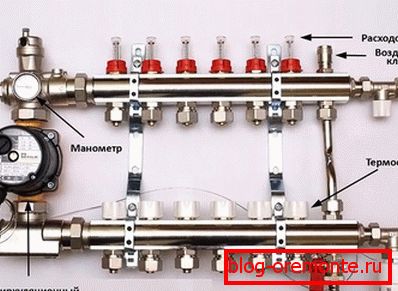

Поўная камплектацыя калектара

Так, цепланосбіт будзе раўнамерна размяркоўвацца па ацяпляльным контурах.

Звярніце ўвагу! Апісаная схема з'яўляецца адной з самых простых і ў той жа час не рэкамендуемай спецыялістамі. Пры такім падключэнні цёплыя падлогі цалкам будуць залежаць ад катла. Адзінае што можна зрабіць на калектары, дык гэта часткова прыкрыць кран для скарачэння падачы цепланосбіта. Безумоўна, падлогавы абаграванне лепш арганізоўваць з індывідуальным кантролем.

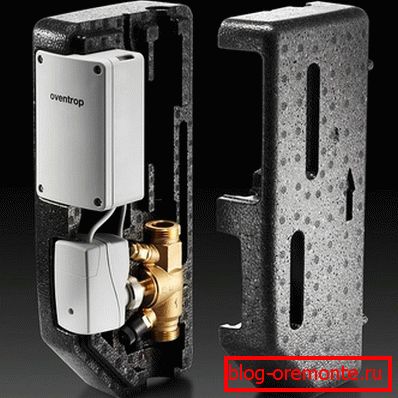

Термостатический рэгулявальны вентыльДля арганізацыі поўнага кантролю цёплага падлогі ў канструкцыю калектара будзе ўваходзіць:

  • Насосна-змяшальным вузел.
  • Зліўны кран.
  • Цыркуляцыйны помпа.
  • Паветраадводнік.
  • Запорные краны і трубы.

На выхадзе / ўваходзе замест звычайных кранаў можна ўсталяваць термостатические рэгулявальныя вентылі. З дапамогай іх можна выстаўляць прапускную здольнасць крана. Гэта дасягаецца дзякуючы термобалону з парафінам, які пад уздзеяннем тэмпературы пашыраецца або звужаецца.

Звярніце ўвагу! Калі вы жывяце ў халодных раёнах, то сістэму цёплай падлогі варта абсталяваць змяшальнікаў. Кацёл будзе выдаваць занадта высокую тэмпературу, а цепланосбіт для цёплай падлогі не павінен быць больш 55 ° С.

Мантаж ЗЬМЯШАЛЬНАГА помпы ажыццяўляецца паміж падачай труб і падачай калектара. Таксама маецца трэці выхад, які ідзе да обратку перад обратку ў калектары. Пры неабходнасці помпа будзе запампоўваць астылы цепланосбіт у падачу для дасягнення зададзенай тэмпературы.

Наколькі апраўдана схема падлучэння да катла

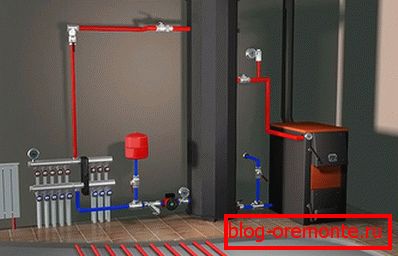

Схема падлучэння да катла

Падключэнне да катла калектара дазваляе зэканоміць сродкі на закупцы абсталявання. Такім спосабам можна апаліць памяшканне да 150 м2. Але што да практычнасці, то пераважней набыць / ўсталяваць калектар, які дазволіць цалкам ажыццяўляць кантроль тэмпературы цепланосбіта.

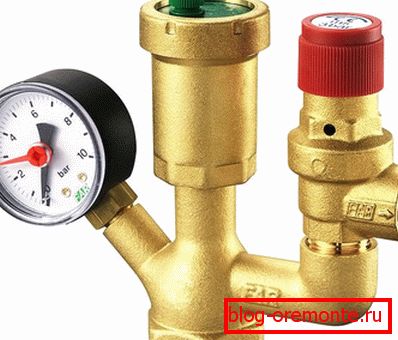

Група бяспекі ў адным корпусеТаксама існуе варыянт падлучэння цёплай падлогі да падлогаваму катла. Для гэтага (незалежна ад тыпу катла цвёрдапаліўны, газавы, дызельны і т. П.) Неабходна набыць наступнае абсталяванне:

  • Помпа.
  • Група бяспекі.
  • Пашыральны бак.

Ўстаноўка помпы ажыццяўляецца перад трехходовым клапанам ці перад калектарам на падачы.

Звярніце ўвагу! Калі дазваляюць вашы сродкі, можна раскашэліцца на модуль падмешвання, ці як яго называюць змяшальным вузел у зборы. Ён бывае двух відаў для катлоў па тыпу помпавай станцыі і для калектараў, які усталёўваецца непасрэдна ў коллекторный шафу.

Сістэма падлучэння з трехходовым клапанам

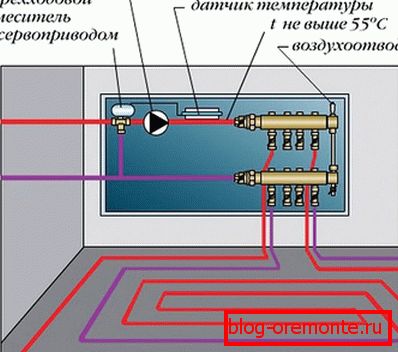

Схема падлучэння з трехходовым клапанам

Замест ЗЬМЯШАЛЬНАГА помпы можна выкарыстоўваць троххадовых змяшальнік. Ужываецца ён у тых выпадках, калі павялічваць цыркуляцыю помпай ня трэба. Яго ўстаноўка выконваецца на выхадзе з калектара. Такая схема мае наступныя вузлы:

  1. троххадовых клапанЗ аднаго боку, трубы, якія ідуць ад катла, падключаюцца да калектару.
  2. З іншага боку, кожны калектар абсталёўваецца разветвителем.
  3. Кожны разветвитель абсталёўваецца воздуховоотводчиком, для высновы з сістэмы бурбалак паветра.
  4. Знізу разветвителя мантуецца кран для зліву цепланосбіта з сістэмы на выпадак рамонту.

Звярніце ўвагу! Як паказвае практыка, лепш набыць адразу ўсе неабходныя элементы і не эканоміць на падключэнні цёплага вадзянога падлогі. Для гэтага пераважней купіць гатовую сістэму калектара. Тым больш што калектар ў зборы будзе каштаваць вам даражэй.

Схема з цыркуляцыйнай помпай ад сістэмы ацяплення

Падключэнне ад сістэмы ацяплення

Бываюць сітуацыі, калі неабходна павялічыць напор цепланосбіта ў сістэме цёплага падлогі. У такім выпадку ў абавязковым парадку, усталёўваецца помпа. Каб было зручна рэгуляваць і кантраляваць тэмпературу, помпа дадаткова абсталёўваецца тэрмастатам.

Звярніце ўвагу! Калі падлучэнне падлогі выконваецца да сістэмы ацяплення, то помпа усталёўваецца на обратку. У адваротным выпадку помпа будзе забіраць вялікі аб'ём цепланосбіта з цэнтральнай сістэмы ацяплення кватэр, што прывядзе да тэмпературнага хаосу ў доме. Ваш цёплая падлога будзе гарачым, а радыятары вашых суседзяў, па стаяку, будуць халоднымі.

Варта заўважыць, што пры падключэнні цёплай падлогі да цэнтралізаванай сістэме ацяплення важна выкарыстоўваць:

  • Датчык тэмпературы.
  • троххадовых клапан.
  • Змяшальным клапан.
  • Зваротны клапан.

Так, на падачу усталёўваецца насос з датчыкам тэмпературы. Далей, мантуецца змяшальным клапан, падлучаюць да цёплага падлозе. На обратку усталёўваецца зваротны клапан. Яго выхад павінен падлучацца да халоднай трубе ацяплення з адводам да змешвальныя клапану.

Такім чынам, пасля падлучэння полу, любым з пералічаных метадаў, сістэму варта праверыць. Каб пераканацца, што ўсё працуе спраўна, тэставанне павінна працягвацца на працягу некалькіх гадзін. Пры гэтым пажадана выставіць максімальную тэмпературу нагрэву, пасля чаго пераканацца ў герметычнасці кожнага стыку. Калі ў вас ёсць асабісты вопыт па выкананні такіх работ, пакідайце свае каментары ў канцы гэтага артыкула. Ваш вопыт будзе карысны, асабліва для майстроў-пачаткоўцаў.

схемы

Рэкамендуем азнаёміцца ​​з падрабязнымі схемамі падлучэння цёплага вадзянога падлогі:

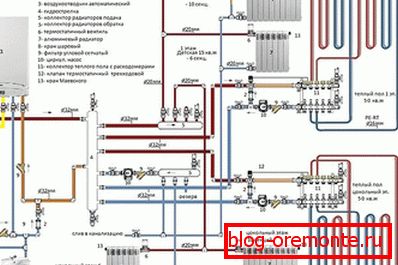

Калектарнай ацяпленне ад катла

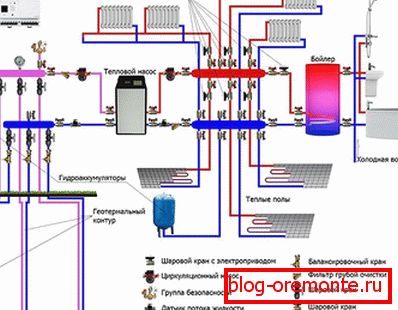

Камбінаванае падлучэнне цёплага падлогі праз кацёл

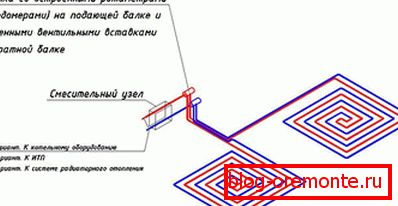

Схема падлучэння праз змяшальным вузел

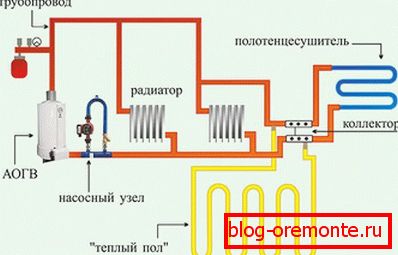

Падключаемся да радыятарнага сістэме

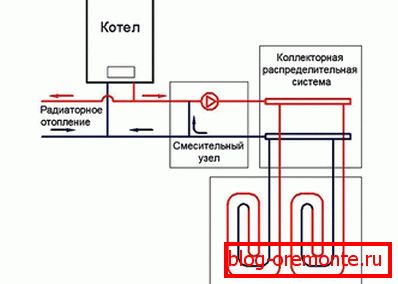

Падключэнне цёплай падлогі ад катла

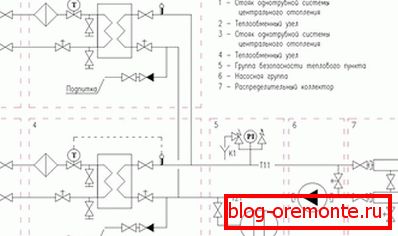

Схема падлучэння вадзянога падлогі

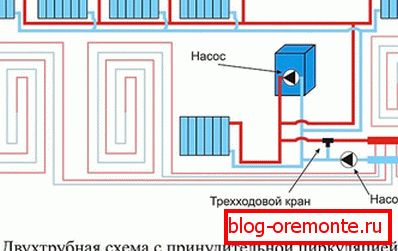

Прылада двухтрубной сістэмы з цёплай падлогай
