Воданагравальнік для басейна сваімі рукамі

Аблівацца халоднай вадой і перыядычна даваць нырца ў ледзяную палонку ў некаторых выпадках можа быць карысна для здароўя. Але доўга ў такіх умовах не паплаваць. Каб у поўнай меры атрымліваць асалоду ад камфортам ад купання, добра ведаць, як зрабіць воданагравальнік для басейна сваімі рукамі. Не ва ўсіх мясцовасцях ўмовы надвор'я такія, што тоўшча вадкасці можа прагравацца, проста знаходзячыся на сонца. Менавіта ў гэтых сітуацыях не абыйсціся без дадатковай дапамогі.

Патрабаванні да сістэмы

Вада - гэта асяроддзе, у якой цела чалавека расслабляецца і адпачывае найлепшым чынам. Але, акрамя таго, менавіта ў такіх умовах ёсць небяспека атрымаць траўмы, якія могуць стаць калецтвамі. Па гэтай прычыне сістэма падагрэву павінна адпавядаць асноўным патрабаванням:

  • адносна высокая хуткасць нагрэву;
  • добрая ізаляцыя ў выпадку наяўнасці электрычнага току;
  • мінімальныя выдаткі на рэалізацыю;
  • бяспеку з пункту гледжання экалогіі;
  • магчымасць бесперапыннага выкарыстання;
  • прастата самастойнай зборкі;
  • даступнасць усіх складнікаў;
  • адсутнасць складаных механізмаў;
  • прастата рамонту.

У большасці выпадкаў не атрымаецца, каб канкрэтны механізм адпавядаў ўсіх прыведзеных пунктах, але калі будзе пакрыта прынамсі 80% з іх, тады такое рашэнне можна лічыць вельмі прадуктыўным.

віды воданагравальнікаў

Ідэальным варыянтам з'яўляецца такое рашэнне, у якім не выдаткоўваецца ніякіх цепланосбітаў і электрычнай энергіі. Але ў рэальных умовах гэтага дамагчыся практычна немагчыма. Існуе вялікая колькасць разнавіднасцяў як камерцыйных, так і самастойных напрацовак.

Выкарыстанне газавага катла. Гэты варыянт нельга назваць эканамічным, але дзякуючы яму нагрэць вялікі аб'ём можна досыць хутка. Недахопам такой сістэмы з'яўляецца неабходнасць пэўнай дапрацоўкі. Калі пусціць ваду з басейна напрамую ў награвальны прыбор, гэта можа засмецілі яго і прывесці да адукацыі шумавіння на цеплаабменніку. У сваю чаргу, гэта выльецца ў дарагі рамонт.

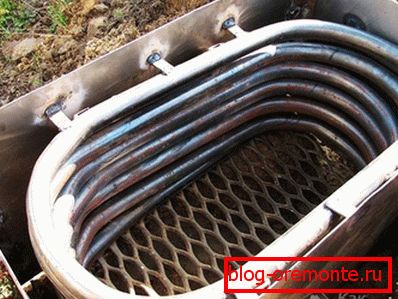

дроўнай воданагравальнік. Пры гэтым робіцца невялікая топка, праз якую прапускаецца змеявік. Вада, праходзячы праз яго, награваецца і вяртаецца назад у ёмістасць. У гэтым выпадку неабходна пастаянна сачыць за станам сістэмы і рабіць загрузку дроў. Таксама няма магчымасці ажыццяўляць бесперапынны падагрэў. У начны час вада будзе губляць сваю тэмпературу.

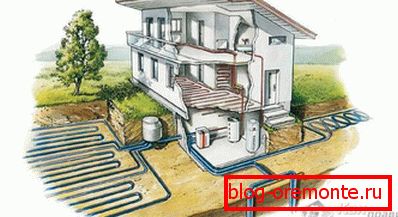

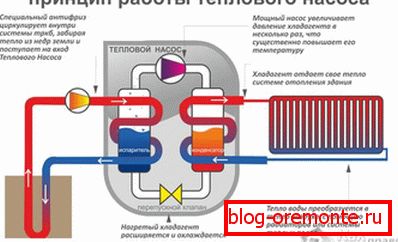

цеплавыя помпы. Няма сэнсу ставіць такі агрэгат толькі для абагравання басейна. Гэта будзе немэтазгодна з пункту гледжання прадукцыйнасці і матэрыяльных растраты. Выкарыстоўваць яго можна ў тым выпадку, калі ён ужо ўбудаваны ў сістэму ацяплення усяго дома. Умовай яго функцыянавання з'яўляецца тэмпература навакольнага асяроддзя, якая павінна быць вышэй + 5 ° C.

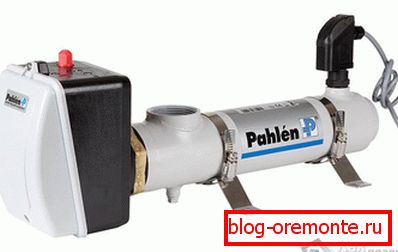

электрычныя награвальны. Па сваёй сутнасці падобныя на праточныя воданагравальнікі для бытавога выкарыстання. Прынцып працы складаецца ў тым, што вадкасць праходзіць па змеявік, які датыкаецца з Тэном. Такім чынам адбываецца перадача цеплавой энергіі. Такое рашэнне з'яўляецца вельмі неэканамічным з пункту гледжання энергазатрат. Магутнасць элементаў можа дасягаць і перавышаць 6 кВт. Калі ўжываць яго на працягу працяглага часу, то рахунак за электраэнергію перакрые ўсю радасць ад купання.

сонечныя воданагравальнікі. У такіх рашэннях у ролі награвальніка выступае сонца. Яго рэсурс невычэрпны, за яго не трэба плаціць, таму такое рашэнне можна лічыць ідэальным. Але не варта забываць, што падчас высокай воблачнасці, калі промні расьсеяны, прадукцыйнасць падае, а ў начны час яна і зусім роўная нулю.

Ўстаноўку або падлучэнне да любога з пералічаных варыянтаў можна ажыццявіць самастойна. Некаторыя можна сабраць з першага шрубкі. Пра тое, як гэта зрабіць гаворка пойдзе далей.

Нагрэў вадкасці ў басейне - гэта толькі палова справы. Пастаянна неабходна сачыць за чысцінёй ўнутранай прасторы, а таксама для таго, каб вада не заквітае. Захаванне цяпла - таксама адна з галоўных задач.

Некалькі варыянтаў сонечных нагревателей

Для вырабу прадукцыйнага і цікавага варыянту спатрэбяцца такія складнікі:

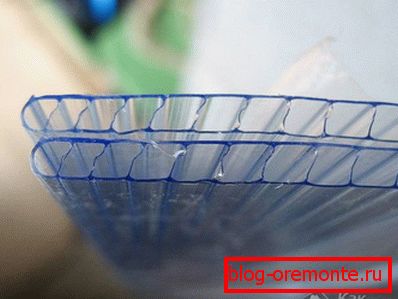

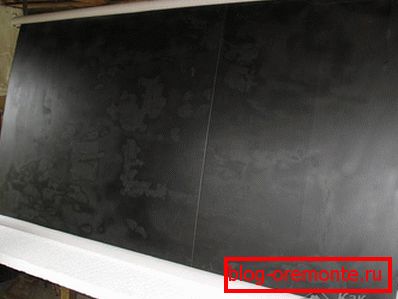

  • чорны ліст сотавага полікарбаната;
  • поліпрапіленавая труба дыяметрам 25 мм;
  • фітынгі, іх колькасць і параметры будуць залежаць ад канкрэтнай канфігурацыі;
  • цыркуляцыйны або дрэнажны насос;
  • фільтр.

Паслядоўнасць вырабу будзе наступнай:

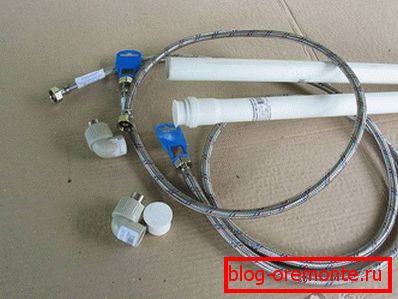

  1. Неабходна ўзяць два адрэзка трубы. Іх даўжыня павінна быць на 7 см больш шырыні ліста полікарбаната.

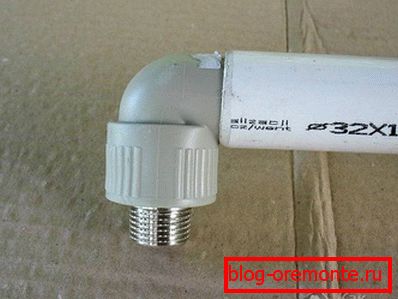

  2. З аднаго тарца кожнага адрэзка прылітоўваецца перахаднік МРН (або МРВ, усё будзе залежаць ад таго, як неабходна забяспечыць падключэнне).
  3. З іншага боку патрубок зачыняецца пры дапамозе пластыкавай заглушкі.
  4. Уздоўж трубы робіцца разметка. Наносяцца дзве лініі. Адлегласць паміж імі павінна быць роўна таўшчыні пластыкавага ліста.

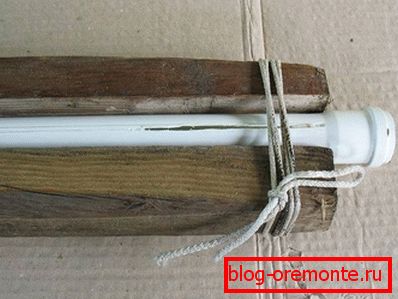

  5. Патрубкі фіксуюцца ў ціскі, каб іх немагчыма было зрушыць. Пры дапамозе балгаркі робяцца прарэзы.

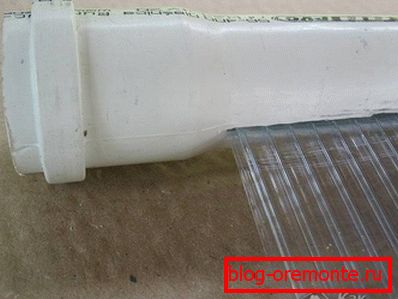

  6. З аднаго і другога боку сотавага полікарбаната надзяваюцца падрыхтаваныя элементы.
  7. Месцы стыкаў прашмароўваюцца клеем, які устойлівы да вады.
  8. Уся канструкцыя пакідаецца на пэўны прамежак часу, каб адбылося поўнае схопліванне.
  9. Размясціць атрыманы агрэгат неабходна на даху пад нахілам. Накіраванасць ўнутраных каналаў павінна ісці ўздоўж ліста.
  10. Да ніжняй часткі вырабляецца падлучэнне якая падае трубы, да верхняй - адводзіць.
  11. У басейн апускаецца труба да самага дна. Да яе мацуецца картрыдж ад колбы фільтра. У іншым варыянце можна адрэзаць рыльца ад 2 літровай бутэлькі даўжынёй у 15 см. На адкрытую частку надзець панчоха і зафіксаваць яго сцяжкай. Да іншай частцы падключаецца шланг. Ён выводзіцца да цыркуляцыйнай помпай.
  12. Да другога выхаду з помпы падводзіцца труба ад ніжняй часткі калектара.
  13. Труба ад верхняй часткі калектара падводзіцца да басейна, каб заліў адбываўся зверху.
  14. Для таго каб запусціць ўвесь механізм, яго часткова неабходна напоўніць вадой, каб помпа мог падхапіць ток.

Сутнасць функцыянавання заключаецца ў тым, што халодная вада забіраецца з дна басейна, падаецца ў ніжнюю частку сотавага полікарбаната. Праходзячы праз усю яго плошча па дробных каналах, яна выграваецца і вяртаецца зноў у ёмістасць. Пры памерах пласта ў 6? 2 м магутнасць дасягае прыблізна 7 кВт.

Іншы механізм падагрэву таксама вырабляецца дастаткова проста. Для яго спатрэбяцца:

  • металлопластіковые труба дыяметрам 16 мм;
  • шкло;
  • чорная фарба ў балончыках, ўстойлівая да тэмпературы;
  • абрэзаная дошка 10? 3 см;
  • шуруповерт;
  • саморезы;
  • ліст ацынкаванага металу памерам 1? 2 м;
  • ножовка па дрэве.

Зборка ўсёй канструкцыі ажыццяўляецца так:

  • З дошкі выразаюцца дзве нарыхтоўкі даўжынёй у 2 м. Два іншых адрэзка павінны быць па 1 м.
  • Яны скручваюцца паміж сабой у прастакутнік.
  • Задняя частка зашываецца ліставым металам.
  • Унутраны бок пакрываецца чорнай фарбай, што дазволіць прыцягваць больш сонечных прамянёў.

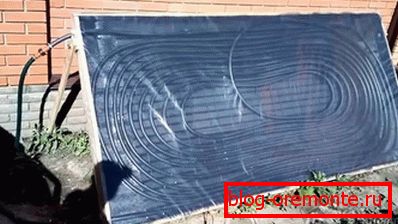

  • Уся прастора канструкцыі ўмоўна падзяляецца на дзве часткі. У кожную з іх неабходна пакласці металлопластіковые трубу, якая будзе смотать ў выглядзе слімака.
  • Два контуру злучаюцца паміж сабой у адну замкнёную сістэму.
  • Для фіксацыі трубы па баках замацоўваюцца абмежавальныя брускі з дрэва або іншага матэрыялу.
  • Ўнутры ўсё зноў фарбуецца чорнай фарбай з балончыка.
  • У адной з кантавых сценак робіцца выраз і прапускаецца патрубок для падачы. Такім жа чынам варта паступіць і з супрацьлеглага тарца па дыяганалі.
  • Скрыню зверху зачыняецца звычайным шклом. Гэта дасць магчымасць павысіць тэмпературу да максімальна магчымага значэння.
  • Каля басейна усталёўваецца помпа. Можна ўжываць самовсасывающий цэнтрабежны. Яму не страшна завоздушивание. Таксама ён з поспехам будзе ўцягваць ваду і падаваць яе наверх.
  • Калектар усталёўваецца пад вуглом у 30 ° ў напрамку да сонца. Пажадана размясціць яго на даху.
  • У басейн апускаецца шланг і на ім робіцца фільтруе бар'ер, як апісвалася вышэй. Патрубок падключаецца да помпы. Да другога выхаду падключаецца труба для падачы вадкасці наверх.
  • Ад калектара труба апускаецца непасрэдна ў басейн.

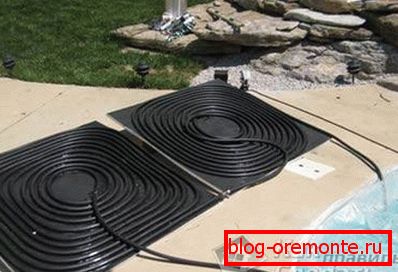

Вада, праходзячы праз смотался адрэзкі трубы, паспявае добра прагравацца і пасля аддаваць сваю тэмпературу вадкасці, якая знаходзіцца ў ёмістасці. Віткі неабавязкова могуць быць размешчаны так, як апісвалася вышэй. Можна зрабіць канструкцыю вялікіх памераў і абкласці трубу змейкай ці іншым малюнкам, які дазволіць забяспечыць максімальную праграванне.

Для аўтаматызацыі ўсяго працэсу помпа можна падключыць да адмысловага таймеры. На прыборы зрабіць налады ў такім рэжыме, каб ён пачынаў функцыянаваць толькі днём. Нагнетатель будзе ўключацца самастойна і вам не давядзецца перажываць з-за некамфортных умоваў.

дроўнай награвальнік

Сутнасць метаду, які будзе апісаны ніжэй, прынцыпова нагадвае сонечныя награвальны. Толькі асноўным элементам выступае не прыродны, а штучны крыніца. Разгледзім агульную схему. Складнікі могуць быць лёгка заменены на тыя, якія даступныя ў канкрэтным выпадку. Для працы спатрэбяцца:

  • пластыкавая труба або шланг, якія вытрымліваюць тэмпературу гарачай вады;
  • стары радыятар або батарэя;
  • цыркуляцыйны або прыдатны цэнтрабежны помпа;
  • металічная бочка на 200 л;
  • дровы.

Перад пачаткам зборкі неабходна знайсці такое месца на ўчастку, дзе можна свабодна развесці агонь. Ён не павінен быць занадта блізка да басейна, бо можа пашкодзіць яго, калі ён сабраны з ПВХ плёнкі або драўніны.

  1. Усталёўваецца металічны бак. Неабавязкова выкарыстоўваць менавіта яго. Можна збудаваць імправізаваныя падстаўкі з цэглы.
  2. Зверху ўкладваецца радыятар або старая батарэя.
  3. У выхадныя адтуліны прыкручваюцца ніпелі з ялінкамі на канцах, на якія можна надзець шланг. Гэта можа быць перахаднік з двума разьбой для накручвання трубы.
  4. Да выходнаму адтуліны падлучальны патрубок і апускаем яго ў басейн.
  5. На дно басейна усталёўваем фільтруе наканечнік па прынцыпе, як было апісана вышэй.
  6. Злучаем заборны шланг з помпай.
  7. Ад помпы робім падключэнне да ўваходнага адтуліны батарэі.
  8. Пад радыятарам разводзім вогнішча і ўключаем помпа.

Пры жаданні басейн з 11 тыс. Літрамі вады можна нагрэць да тэмпературы 27 ° C за адны суткі. Калі працягваць прагрэў, тады атрымаецца імправізаванае джакузі.

Перад выкарыстаннем старой батарэі ці радыятара іх абавязкова трэба добра прамыць. У сярэдзіне можа быць налёт і іржа, якія прывядуць да пашкоджання крыльчаткі помпы, а таксама выпацкаць ваду.

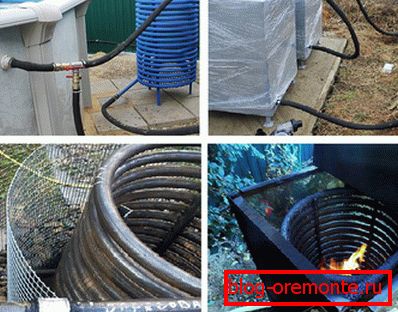

Можна зрабіць пераносны прыбор, які будзе прымяняцца на пастаяннай аснове. Для гэтага спатрэбіцца металічная труба дыяметрам 200 мм. Яе вышыня павінна быць 80? 100 см. На дно прыварваюць квадратны ліст металу памерам 30? 30 см. Па вонкавым боку спіраллю накручваецца медная трубка жаданага дыяметра. Верхні канец падключаецца да шлангу, па якім вада паступае ў басейн, да ніжняга - падача. Для таго каб уся сістэма зарабіла, неабходна ўнутры гільзы развесці вогнішча і пастаянна падкладаць дровы. Вада, паднімаючыся па змейцы, будзе прагравацца і потым аддаваць сваю тэмпературу ў агульнай ёмістасці. Каб павялічыць ККД ўстаноўкі, можна знайсці яшчэ адну гільзу большага дыяметра і ўсталяваць яе як кажух, тады прагрэў будзе ажыццяўляцца яшчэ хутчэй.

газавы награвальнік

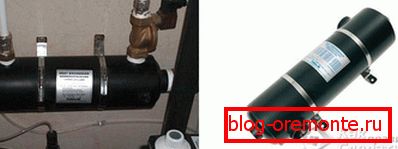

Як гаварылася вышэй, падлучэнне наўпрост да катла багата дарагім рамонтам. На гэты выпадак былі распрацаваны спецыяльныя цеплаабменнікі. Яны ўяўляюць сабой невялікую колбу, якая праз калектар падключаецца да сістэмы ацяплення. У ёй па змейцы цыркулюе гарачая вада. Дзякуючы помпы, які ўстаноўлены каля басейна, вадкасць з яго падаецца ў гэтую гільзу, дзе адбываецца абмен.

Артыкул можна выкарыстоўваць як практычнае кіраўніцтва для зборкі канкрэтнага нагревателя ці як падказку для ўласных распрацовак. Ўпэўненыя, што ў вас атрымаецца сабраць прадукцыйны агрэгат.

відэа

Зборка сонечнага калектара паказана ніжэй:
