Вальмовые дах сваімі рукамі

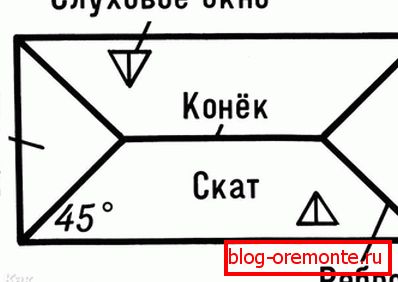

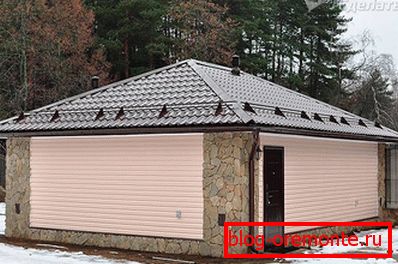

Канструкцыя даху гуляе значную ролю да архітэктурнай прывабнасці будынка і мае важную практычную функцыю. Надзейная і прыгожая вальмавым дахам часта выкарыстоўваецца як варыянт даху. Мноства прывабных праектаў дамоў, фота якіх вы можаце ўбачыць пасля чытання артыкула, наглядна паказваюць нейкую арыгінальную канструкцыю мае вальмавым дахам. Для яе характэрна прылада чатырох пахілаў, як мінімум, два з іх атрымліваюцца трохкутнай формы. Яны размяшчаюцца з тарцоў будынка. Прылада элементаў кроквеннай сістэмы складаней, чым у двухсхільным даху, але вальмовые дах сваімі рукамі таксама можа быць пабудаваная.

Мадэлі вальмовые дахаў

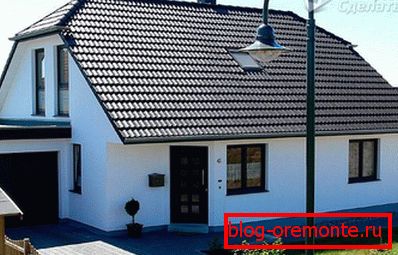

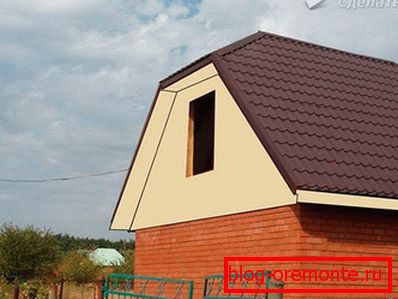

  • Полувальмовые або галандская - дах з ўсечаным трохкутнымі пахіламі, якія ня працягваюцца да карніза, і закрываюць толькі частка франтона. Такі тып аптымальна падыходзіць для прылады мансарды. Пакой атрымлівае шмат прасторы, няма нависания ля сцен. Нізкія пахілы канструкцыі надзейна абараняюць будынак ад ветру і ападкаў. Гэтую мадэль рэалізаваць складаней, чым звычайную вальмавым дахам.

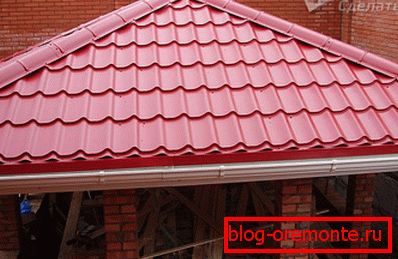

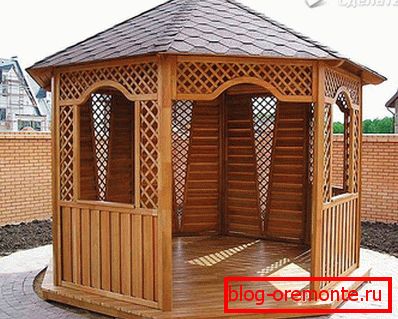

  • Шатровая дах ўяўляе сабой чатыры пахілу ў выглядзе трыкутнікаў з агульнай вяршыняй. Такая канструкцыя дарэчы для дома квадратнай формы.

стварэнне праекта

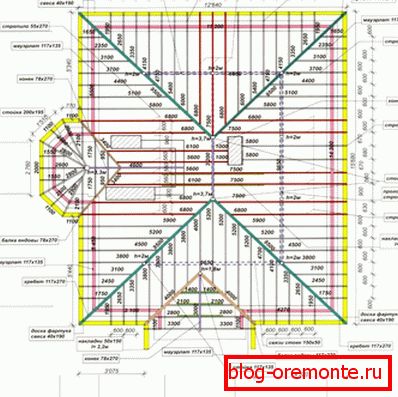

Выканаць чарцёж вальмовой дахі з падрабязным апісаннем даўжыні, перасеку элементаў і кута нахілу - гэтая задача не пад сілу пачаткоўцу. Схема павінна быць пабудаваная з улікам разлікаў па спецыяльных формулах. Можна разлічыць, напрыклад, пры дапамозе будаўнічага калькулятара. Выбраўшы кут нахілу для пахілаў, арыентуючыся на выгляд дахавага пакрыцця і ўмовы надвор'я, можна разлічыць вышыню канька і іншыя значэнні. Форма і памеры кроквеннай канструкцыі таксама патрабуюць падрабязнага разліку і апісання на схеме. Калі вы сумняваецеся, што самастойна пісьменна мажлiвасць самой праект, лепш звярнуцца да спецыялістаў.

Асаблівасці кроквеннай канструкцыі

  • Коньковый прагон - апорны элемент даху, на які мацуюцца астатнія. Ён размешчаны ў цэнтры канструкцыі.
  • Вуглавыя кроквы маюць перасек аналагічнае коньковой брусу. Яны верхняй часткай стыкуюцца з коньковым брусам, а канцы выходзяць за межы будынка.
  • Прамежкавыя кроквы злучаюць канёк і верхнюю абвязку.
  • Кароткія кроквы (нарожники) злучаюцца з кутнім кроквах і абапіраюцца на мауэрлат, іх нахіл роўны прамежкавым кроквах.
  • Цэнтральныя прамежкавыя кроквы сыходзяцца на каньку і абапіраюцца на мауэрлат, яны ствараюць бакавыя пахілы.

Для пабудовы выбіраецца сухая роўная драўніна іглічных парод - лістоўніца, кедр, хвоя. Папярэдне матэрыял праходзіць апрацоўку антысептыкам.

разметка

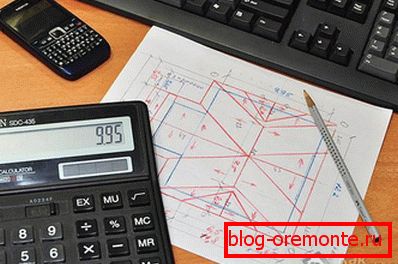

Перад тым як зрабіць вальмовые дах, неабходна правесці разметку. Дакладнасць адзнак дазволіць пазбегнуць памылак пры мантажы крокваў. Першапачаткова вылічаецца восевая лінія, далей размяшчэнне крокваў. Месца размяшчэння цэнтральнага кроквы адзначаюць у кропцы, якая пазначае палову таўшчыні канька. Разметку становішча розных відаў крокваў лепш праводзіць не рулеткай, а мернай рэйкай. З яе дапамогай нескладана адзначыць размяшчэнне цэнтральнага прамежкавага кроквы. Адзін канец рэйкі сумяшчаюць з вызначанай лініяй, а другі накіроўваюць ўздоўж лініі была збоку.

Калі ўявіць разметку ў выглядзе праекцыі, то становіцца зразумела, што прамежкавыя кроквы са сцяной ўтвараюць квадрат, а кутняе кроквы дзеліць яго па дыяганалі на два прастакутных квадрата. Даўжыню вуглавога кроквы дазваляе вылічыць тэарэма Піфагора. Адмысловая табліца каэфіцыентаў дазваляе падлічыць памеры кутніх і прамежкавых крокваў. Для вылічэнні трэба вымераць гарызантальную праекцыю, знайсці кут, адпаведны вашаму куце нахілу пахілу і памножыць даўжыню на каэфіцыент. Даўжыня кароткіх крокваў вылічаецца метадам перамнажэннем залажэння нарожника і каэфіцыента прамежкавага кроквы. Усе замеры паслядоўна выконваюцца ў чатырох кутах. Па адзначаных кропках арыентуюцца, як пабудаваць як кроквавую сістэму.

Рэйка для разметкі вырабляецца з фанеры, шырынёй у 5 см. На ёй адзначаюцца неабходныя памеры.

мантаж даху

  1. Першы этап - кладка апорнага паясы з мауэрлата. Пад яго ўкладваецца пласт руберойда для гідраізаляцыі. Для мацавання бруса 20? 20 см выкарыстоўваюцца закладзеныя ў мур анкера. Па краях раму з брусаў злучаюць клямарамі. На мауэрлат наносіцца разметка для мацавання крокваў.
  2. Наступным крокам з'яўляецца укладванне бэлек перакрыцця, якія размяшчаюцца на сцяне поруч мауэрлата. Для надзейнасці паміж супрацьлеглымі сценамі мацуюцца зацяжкі. На бэлькі можна абкласці насціл з дошак, які забяспечвае больш камфортныя ўмовы працы.
  3. Коньковый прагон замацоўваюць на вертыкальных апорах, размешчаных на цэнтральнай бэльцы. Стойкі усталёўваюць вертыкальна па ўзроўні і замацоўваюць раскосамі.
  4. Для бакавых крокваў спатрэбяцца дошкі 60? 150 мм. Папярэдне вырабляецца шаблон, па якім адпілоўваць куты для мацавання. У месцах злучэння з мауэрлата выконваецца запіў на 1/3 таўшчыні дошкі. Кроквы ўсталёўваюць з крокам у 60 см.
  5. Следам за бакавымі усталёўваецца цэнтральнае вальмовые кроквы з якое мацуецца да тарца канька і абапіраецца на мауэрлат.
  6. На наступным этапе мацуюцца дыяганальныя кроквы. Усе яны маюць аднолькавую даўжыню, а па таўшчыні роўныя коньковая прагону. Для мацавання крокваў ў кутах мауэрлата прыкручваюць па два бруска 50? 100 мм. Накосные кроквы вырабляюцца па шаблоне і мацуюцца да канька і мауэрлата. Кутняе кроквы ў верхняй кропцы стыкуецца адразу з двума цэнтральнымі кроквамі, таму патрабуецца выканаць подрез з падвойным скосам. Доўгае дыяганальнае кроквы патрабуе падтрымкі ў выглядзе апорнай стойкі.
  7. Кароткія кроквы ўсталёўваюцца з крокам, аналагічным бакавым, месцы іх мацавання адзначаюць на мауэрлата. Для замацавання нарожников ўнізе падыдзе шаблон ад бакавых крокваў, а подрез пры злучэнні з дыяганальным брусам выконваецца на месцы. Ўстаноўку пачынаюць з самага кароткага кроквы.

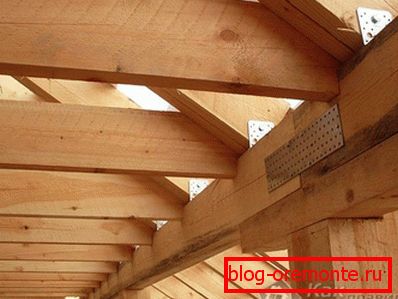

У залежнасці ад велічыні пралётаў і канструкцыі выкарыстоўваюцца дадатковыя элементы:

  • рыгелі для злучэння кроквенных фермаў;
  • стойкі для вялікіх пралётаў;
  • podkosы;
  • Spreng.

Дастатковы навісь даху забяспечваюць даўжынёй кроквенных ног або з дапамогай прыбіваюць дошак «кабылак». Кроквенныя ногі фіксуюцца да мауэрлата некалькімі спосабамі: клямарамі, металічнымі куткамі, цвікамі. На каньку кроквы злучаюцца пры дапамозе скосаў і мацуюцца металічнымі пласцінамі. Пасля гэтага выконваецца мантаж лачання.

Не маючы вопыту пабудовы складанай вальмовой даху, вы можаце паглядзець навучалае відэа ці звярнуцца па кансультацыю да спецыяліста.
