Сістэма апалы з натуральнай цыркуляцыяй

Нягледзячы на ​​тое, што зараз распаўсюджаны перадавыя тэхналогіі абагравання памяшканняў, сістэма ацяплення з натуральнай цыркуляцыяй вельмі запатрабаваная. У першую чаргу гэта звязана з тым, што яна простая ў мантажы, а калі яшчэ і ўлічваць нестабільнасьць забеспячэння прыватнага сектара электрычнасцю, то становіцца зразумелая папулярнасць такой аўтаномнай сістэмы ацяплення.

Як гэта працуе

Адразу варта сказаць, што дзякуючы асабліваму прыладзе, сістэма працуе без прымусовай цыркуляцыі цепланосбіта. Рух вады ў трубах адбываецца за кошт таго, што пры астуджэнні шчыльнасць вады павялічваецца, і яна сцякае да катла па трубах, усталяваным пад ухілам, выштурхваючы з яго летнюю ваду.

Хоць сістэма апалы з натуральнай цыркуляцыяй можа працаваць без помпы, усё ж яго лепш паставіць. Пры ўключаным помпе цепланосбіт хутчэй праходзіць па трубах, такім чынам, памяшканне выграваецца хутчэй.

Пры выхадзе з катла вада паступае ў разгонный калектар, даходзіць па ім да верхняй кропкі і па трубах, усталяваным пад ухілам ад катла, астуджаючыся, працягвае свой шлях па крузе.

Недахопы і перавагі

Спачатку пагаворым пра недахопы. Такі падыход дапаможа вызначыцца, ці падыдзе вам такая сістэма ацяплення.

  • Калі ў сістэме няма помпы, то трэба даволі доўга чакаць, пакуль гарачая вада дасягне батарэй і пройдзе па іх.
  • Нераўнамерны разагрэў радыятараў ацяплення. Звязана гэта з тым жа нюансам - зверху гарачая вада, а знізу халодная.
  • Мантаж выконваецца даражэйшымі трубамі вялікага дыяметра.

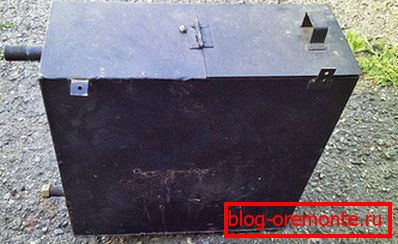

  • Неабходная ўстаноўка адкрытага пашыральнага бачка, з прычыны чаго вада выпараецца і яе перыядычна трэба даліваць ў сістэму. Ўстаноўка пашыральнага бачка закрытага тыпу можа пагоршыць працу сістэмы.
  • Пакутуе дызайн памяшкання.
  • Нельга парушаць ўхіл труб, нават калі трэба абыйсці дзверы.
  • У сістэме павінна быць як мага менш паваротаў.
  • Пры планаванні сістэмы ацяплення без помпы, трэба правільна вызначыць узровень размяшчэння батарэй, пашыральнага бачка і катла, які павінен быць усталяваны ў самой ніжняй кропцы.

перавагі

  • Электронезависимость. Нават калі ўсталяваны помпа, то пры адключэнні электраэнергіі (або пры выхадзе помпы з ладу), сістэма ацяплення працягвае працаваць.
  • ўстаноўка и дальнейшее обслуживание не требует особых навыков.
  • Бясшумнасць працы.

віды сістэм

Як ужо гаварылася, у Самацечнай сістэме ацяплення не павінна быць перападаў па вышыні, інакш яна проста не будзе працаваць. Па гэтай прычыне можа быць зроблена некалькі контураў.

Одноконтурная

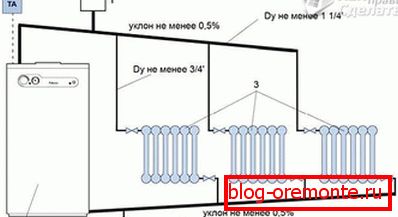

Тут усё вельмі ясна - адна труба ідзе ад катла, а іншая да яго, а паміж імі падключаюцца батарэі. Прадстаўленая схема дапаможа ў гэтым разабрацца.

Одноконтурная сістэма можа быць і однотрубной, толькі ў гэтым выпадку трэба ўлічыць той фактар, што кожная наступная батарэя ў Самацечнай сістэме будзе адчувальна халадней папярэдняй.

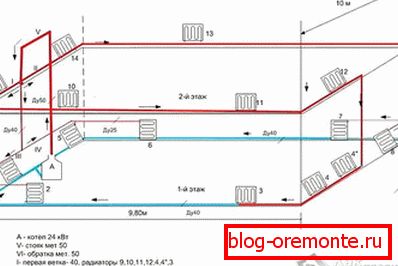

двухконтурная

Двухконтурные сістэмы могуць адрознівацца кірункам руху цепланосбіта:

  1. З сустрэчным рухам.
  2. З спадарожным рухам.

Выбар спосабу мантажу труб з улікам кірунку руху цепланосбіта, у асноўным залежыць ад таго, дзе ў памяшканні размешчаны дзвярэй або ёсць іншыя нюансы, з-за якіх мантаж обратку у гэтым месцы немагчымы.

Незалежна ад абранай сістэмы, кут ухілу труб не змяняецца.

Як разлічыць магутнасць батарэй і катла ацяплення

Гаварыць аб дакладных выніках не прыходзіцца, так як кожны дом індывідуальны і можа адрознівацца па многіх параметрах, ўлічыць якія ў агульнай схеме немагчыма, ды і ў гэтым няма неабходнасці. Пры ідэальных умовах прынята лічыць, што для абагравання 1 м2 досыць 60 Вт магутнасці радыятара. Цалкам зразумела, што калі дом не ўцеплены, у ім устаноўлены простыя драўляныя вокны, то спатрэбіцца ўсталяваць больш магутныя батарэі.

Каб потым не займацца пераробкай, важна яшчэ на этапе планавання высветліць, якой павінна быць магутнасць батарэі (або батарэй), якая будзе ўсталяваная ў пэўным памяшканні. Для гэтага можна скарыстацца адным з двух метадаў.

па аб'ёме

Больш дакладныя дадзеныя можна атрымаць, улічваючы аб'ём памяшкання. Выконваем замеры і, атрымаўшы дадзеныя па вышыні, шырыні і даўжыні пакоя, перамнажаюцца іх паміж сабой, а вынік памнажаем на 40 Вт. Улічваючы асаблівасці будынка, уводны папраўчы каэфіцыент. для:

  • аднапавярховага прыватнага дома з неутепленной гарышчам - 1,5;
  • пакоя з уцепленай сцяной - 1,1;
  • пакоі з неутепленной сцяной - 1,3;

Важна ўлічваць колькасць дзвярэй і вокнаў.

  • Калі ў памяшканні ёсць ўваходныя дзверы, то да атрыманай лічбы трэба дадаць яшчэ 150-200 Вт.
  • Калі вокны невялікія і энергаёмістыя, то для кожнага спатрэбіцца яшчэ па 70 Вт.
  • Для вялікіх ці неутепленной вокнаў трэба дадаць па 100 Вт.

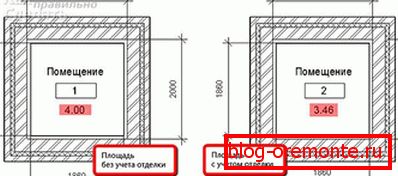

па плошчы

Разлічваючы колькасць батарэй па плошчы памяшкання, выкарыстоўваецца асераднёны паказчык - 1 кВт на 10 м2. Па такім жа прынцыпе вылічваецца магутнасць набытага для дома катла ацяплення.

Разгледзім на прыкладзе, як можна вырабіць разлікі.

  • Маецца дом з ўнутранымі габарытамі 9? 8 м. Памнажаем шырыню на даўжыню і атрымліваем плошча - 72 м2.
  • 72 м2 падзяліць на 10 (1 кВт 10 м2), І атрымаем 7,2 - гэта магутнасць катла ў кВт.
  • Зараз даведаемся магутнасць батарэі для памяшкання 2? 4 м.
  • Плошчу атрымалася 8 м2.
  • Карыстаючыся тымі ж разлікамі, што і для катла, атрымаем лічбу 0,8 - магутнасць батарэі ў кВт.

Цяпер занясем папраўкі па кліматычных зонах. Разгледзім каэфіцыенты:

  1. У Паўднёвых рэгіёнах - 0,8-0,9.
  2. Для Крайняй Поўначы - 1,5-2.
  3. У зоне Сярэдняй паласы - 1,2-1,4.

У нашым прыкладзе патрабаваўся кацёл магутнасцю 7,2 кВт. З улікам каэфіцыента разлічым канчатковыя дадзеныя для Сярэдняй паласы:

  • 7,2?1,4=10,08.
  • Улічваючы, што кацёл павінен мець запас магутнасці, набываем ацяпляльны прыбор магутнасцю 12-15 кВт.
  • Такім жа чынам падыходзім да падліках магутнасці батарэі для выкарыстанага ў прыкладзе памяшкання: 0,8? 1,4 = 1,12 кВт. Акругляем у большы бок і атрымліваем 1,2 кВт.

Магутнасць батарэі указана ў пашпарце вырабы. Калі не ўпэўнены ў правільнасці сваіх разлікаў, то набудзьце больш магутны радыятар, усталяваўшы на яго тэрмарэгулятар.

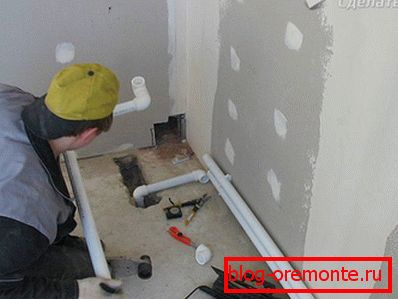

ўстаноўка

  • Як ужо згадвалася, кацёл павінен быць усталяваны ў самой ніжняй кропцы.
  • Ні адна труба не павінна знаходзіцца ніжэй за ўзровень ўваходу обратку ў наш ацяпляльны прыбор. Грэбаванне гэтым патрабаваннем прывядзе да істотнага пагаршэння працы ацяпляльнай сістэмы.
  • На сценах робіцца разметка размяшчэння труб і радыятараў.
  • Выконваецца навешванне радыятараў - іх становішча правяраецца будаўнічым узроўнем.
  • Ад трубы падачы катла мантуецца разгонный калектар. Гэта павінна быць труба вялікага дыяметра.

  • У верхняй кропцы усталёўваецца адкрыты пашыральны бачок. Калі ён будзе знаходзіцца на гарышчы, то ёмістасць і трубаправод трэба грунтоўна ўцяпліць.
  • Трубы мацуюцца з ухілам у 1 см на пагонны метр трубы. Калі няма магчымасці прытрымлівацца гэтай нормы, то можна паменшыць перапад да 0,5 см, але не менш. Трэба ўлічваць, што з памяншэннем ухілу трубы, памяншаецца ККД ўсёй сістэмы ацяплення.
  • У патрэбным месцы выконваецца ўрэзка трубы, якая ідзе да радыятара. У металічным трубаправодзе адвод можа быць прыварылі або падлучаны праз трайнік. Пры працы з пластыкавымі трубамі трэба карыстацца фітынгамі, спаивая іх, не забываючы пра краны і тэрмарэгулятары (калі іх ўстаноўка прадугледжана).
  • У ніжняй кропцы сістэмы (звычайна гэта каля катла) трэба ўсталяваць адвод з кранам - праз яго вада будзе залівацца ў сістэму.

Плануючы выраб Самацечнай сістэмы ў двухпавярховай хаце, трэба ўлічыць, што падача цепланосбіта выконваецца на другі паверх, а потым ён па стаяках апускаецца ў радыятары, устаноўленыя на першым паверсе.

Засталося запоўніць сістэму вадой, і, праверыўшы яе на наяўнасць працёкаў, абаграваць памяшканне, не турбуючыся аб тым, што могуць адключыць электрычнасць.

відэа

Паглядзіце відэа пра тое, як выканаць разлік ацяплення з натуральнай цыркуляцыяй:

У гэтым відэа дэманструецца прыклад апалы з натуральнай цыркуляцыяй:
