Усё большую папулярнасць набываюць разумныя дома. Іх інфраструктура ўключае ў сябе аўтаматычнае кіраванне электрычным святлом, тэмпературай паветра ўнутры, узроўнем вільготнасці і т. Д. Але ўсё гэта другараднае, калі не ўстаноўлена сістэма абароны ад працёку вады.

Што гэта?

Магчыма, вам знаёмая сітуацыя, калі невялікая паломка ў сістэме водазабеспячэння прыводзіла да сур'ёзных наступстваў. Напрыклад, недацягнуць разьбовае злучэнне, прагнілая змяшальнік або труба выліваліся ў велізарны кошт, сума якога ўключала кошт не толькі ўласнай тэхнікі, але і рамонту жылля суседзяў знізу.

Калі казаць коратка, то сістэма абароны ад працёкаў - гэта камбінацыя з некалькіх модуляў, якія прадухіляюць затапленне дома або кватэры. Іх усё можна падзяліць на два асноўных выгляду:

лакальныя. Маюць на ўвазе частковую абарону ад затаплення. Ўсталёўваюцца на прыборы, якія могуць стаць прычынай непрыемнай сітуацыі. Напрыклад, гэта можа быць паддон для пральнай машыны. Ён падключаецца да электрычнай частцы прыбора. Калі вада пачынае пералівацца, яна падыме паплавок, які замыкае кантакты і перакладае пральную машыну ў аварыйны рэжым скіду вадкасці. Для гэтай ролі таксама прымяняюцца шлангі падачы з дадатковым клапанам. Пры яго разрыве вада трапляе ў ахоўную камеру, дзе адбываецца замыканне кантактаў і актывацыя запорного механізму. Іх могуць прымяняць таксама для посудамыйных і сушыльных машын.
маштабныя. Ўключаюць у сябе тры асноўных складнікаў: блок кіравання, датчыкі і аўтаматычныя запорные механізмы. Блок кіравання ўяўляе сабой цэнтральную станцыю, якая атрымлівае сігналы ад сэнсараў і ў выпадку неабходнасці актывуе прывады вентыляў. краны ўсталёўваюцца не для нейкага асобнага памяшкання (хоць гэта таксама магчыма), але на трубы цэнтральнага ўводу. Таму перакрываецца цалкам увесь дом. Сігналізатары могуць быць як правадныя, так і бесправадныя. У апошніх час водгуку нашмат менш, таму і сістэма спрацоўвае хутчэй, таксама з імі менш спажываецца электрычная энергія. Ўсталёўваюцца яны ў месцах, якія схільныя рызыцы: пад пральнай машынкай, каля ракавіны, каля ваннай або душавой кабінкі. Ня трэба перажываць, што калі на іх трапяць пырскі пры купанні, то вы так і застанецеся ў пене, звычайна трэба, каб узровень вадкасці дасягнуў хаця б 1 мм па ўсёй плошчы датчыка. Харчаванне ўсяго механізму можа быць як ад сеткі, так і ад батарэек або акумулятараў. Пераважней аўтаномны механізм, бо пры знікненні электрычнасці, гэта можа быць успрынята як сігнал, і падача будзе перакрытая.

Калі ўсё ж такі здарылася, што вы пралілі ваду на падлогу і датчыкі спрацавалі, тады дастаткова ўзяць звычайны фен для валасоў і добра прасушыць сэнсары або задзейнічаць клавішу прымусовага адкрыцця. Пры гэтым сістэма не будзе рэагаваць на працёку на працягу гадзіны.

Сёння на рынку можна вылучыць некалькі фірмаў, якія добра зарэкамендавалі сябе ў сферы вытворчасці сістэм абароны. Будзе дарэчы, калі вы зможаце правесці параўнанне сістэм яшчэ да іх набыцця.

Аквасторож

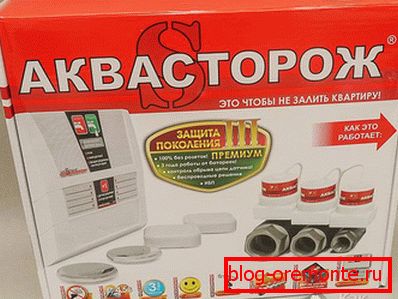

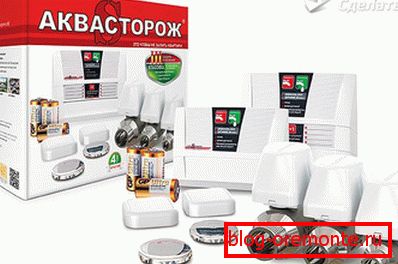

На дадзены момант Аквасторож з'яўляецца самай прагрэсіўнай сістэмай. Для таго каб ацаніць усе перавагі, разгледзім кожны модуль паасобку:

Цэнтральная база. Ўяўляе сабой невялікую мікрасхему, на якой знаходзяцца раздымы пашырэння. Яна падтрымлівае падключэнне як правадных, так і бесправадных датчыкаў, іх агульная колькасць можа дасягаць 20, г.зн. па адным можна размясціць каля кожнага месца, якое знаходзіцца ў зоне рызыкі. Харчаванне ажыццяўляецца як ад батарэйнага блока, так і ад сеткі. Прадугледжана наяўнасць 3 элементаў стандарту C. Можа быць змантаваны дадатковы камплект, што павялічыць аўтаномнасць ўсёй сістэмы да 5 гадоў (для бесправадных датчыкаў са стандартным модулем - 1 год, з дадатковым - 3). Але нават калі выключаць электрычную энергію і сядуць батарэйкі, назапашанага ионисторами зарада хопіць яшчэ на больш чым 10 адчыненняў і зачыненняў вентыляў. На пярэдняй панэлі размешчаны дзве вялікія клавішы, якія прызначаны для кіравання запорнымі механізмамі ў ручным рэжыме. Таксама выведзена вялікая колькасць святлодыёдаў, якія сігналізуюць аб якой-небудзь паломкі або выкананых дзеяннях.
датчыкі. У гэтым камплекце яны выкананы вельмі проста, але разам з тым настолькі надзейна, што пасля ўстаноўкі можна забыцца пра іх існаванне, т. К. Яны не маюць патрэбы ў абслугоўванні. На пластыкавую падстаўку усталёўваецца невялікая мікрасхема, кантакты якой пакрыты напыленнем з золата, таму пра каразійным уздзеянні можна нават не заікацца. Каб надаць ім прэзентабельны выгляд, зверху яны накрываюцца прыгожым каўпачком з нержавеючай сталі. Прынцып іх дзеяння зводзіцца да таго, што пры трапленні вады падае супраціў і падаецца сігнал на цэнтральную панэль. Кабель можна павялічваць аж да 100 метраў. Бесправадныя датчыкі ў сваёй канструкцыі маюць такую ж мікрасхему, але, акрамя гэтага, у пластыкавым корпусе знаходзіцца модуль для радыёсувязі. Дадаткова на іх могуць размяшчацца клавішы прымусовай актывацыі або дэактывацыі абароны.
шаравыя краны. Былі распрацаваны спецыяльныя элементы з малым супрацівам пры павароце запорного механізму. Гэта вельмі важна, каб не затрачвалася шмат часу і энергіі на актывацыю. Кручэнне ажыццяўляецца пры дапамозе нізкавольтных электрычных рухавікоў. Дзякуючы невялікай металічнаму рэдуктару, вырабляецца перадача намаганні кручэння. Кожныя два тыдні адбываецца тэставая праверка ў аўтаматычным рэжыме. Робіцца гэта для таго, каб у адказны момант механізм не падвёў, а калі ёсць якія-небудзь недахопы ці нешта магло заклінаваць, то выявіць гэта можна будзе на ранніх этапах. Дарэчы, у вентылях таксама прадугледжана сістэма кантролю. У пластыкавым блоку знаходзяцца два микровыключателя, якія паказваюць базе, у якім становішчы ў дадзены момант знаходзіцца клапан.

Па сваёй сутнасці гэта канструктар, які можа дапаўняцца любымі модулямі, даступнымі ў продажы. Мантаж можна выканаць самастойна, ён зводзіцца да некалькіх асноўным крокам:

Мантаж запорной арматуры. Ажыццяўляецца адразу пасля лічыльніка для вады (у некаторых мясцовасцях дазваляюць зрабіць гэта і перад лічыльнікам). Месцы злучэння неабходна ўшчыльніць пры дапамозе пакулля ці тефлоновой стужкі.
Ўстаноўка кантролера. Яго можна размясціць у любым зручным месцы. Мацуецца ён да сцяны пры дапамозе адмысловага кранштэйна.

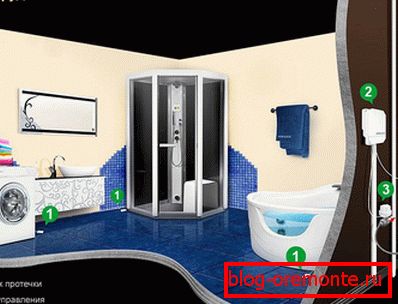

Размеркаванне датчыкаў. Яны ўкладваюцца каля любой тэхнікі, у якую ажыццяўляецца падача вады, а таксама каля водаразборных кропак.
Аб'яднанне ўсіх элементаў у адну сістэму. Ажыццяўляецца гэта пры дапамозе правадоў або па бесправадной тэхналогіі.

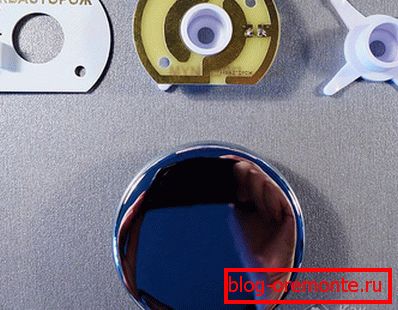

У мадыфікацыі Эксперт даступныя датчыкі з абаронай ад абрыву. У звычайнай камплектацыі пры абрыве провада адбываецца спрацоўванне сістэмы. Тут жа ўбудаваны дадатковы кандэнсатар, і, калі кантакт знікае, цэнтральная панэль падае гукавы сігнал аб тым, што здарылася памылка.

Гидролок

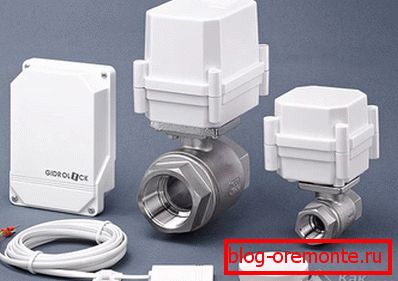

Прынцып дзеяння сістэмы Gidrolock шмат у чым падобны з папярэдняй. Яна таксама складаецца з трох асноўных модуляў, але ёсць некаторыя адрозненні.

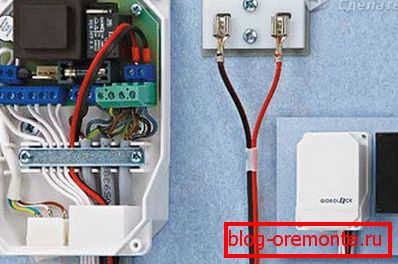

цэнтральны кантролер значна менш і размяшчаецца ў герметычным пластыкавым корпусе. Пярэдняя панэль не так інтэрактыўная. Маецца адзін перамыкач на бакавой грані. Харчаванне ажыццяўляецца ад сеткі ў 220 V. Мікрасхема прадугледжвае блок для зарадкі акумулятарнай батарэі, якая задзейнічаецца ва ўмовах адсутнасці першай крыніцы. Рэалізаваная падтрымка для 20 правадных датчыкаў. Падключаюцца яны пры дапамозе клем, а не спецыяльных раздымаў. Даступныя дадатковыя высновы пад выключальнік, якім можна прымусова адкрываць і зачыняць краны. Пры спрацоўванні падаецца пранізлівы гукавы сігнал.
датчыкі. Акрамя правадных, падтрымліваюцца і сэнсары з перадачай сігналу па радыёканале. Каб іх выкарыстаць, неабходны будзе дадатковы модуль. Ён можа ісці ў асобным корпусе або ўсталёўвацца ўнутр асноўнага блока. Для таго каб сістэма зразумела, што яна мае ў сваім распараджэнні бесправадныя прылады, неабходна «навучыць» яе. Для гэтага замыкаюцца два кантакту, якія пазначаны ў інструкцыі. Пасля гэтага датчык змочваецца вадой. Аб паспяховым злучэнні паведаміць святлодыёд. Далей праводзіцца тэставы пуск. Калі ў дэтэктары садзіцца батарэйка, кантролер паведамляе аб гэтым мігаценнем зялёнага індыкатара. Пры гэтым колькасць мігценне паказвае на парадкавы нумар прылады, што спрашчае яе ідэнтыфікацыяй.
краны. Могуць быць рознага дыяметра, у залежнасці ад патрэбы заказчыка. Матэрыялам для корпуса абраная нержавеючая сталь, служыць яна можа працяглы тэрмін. Сервопривод значна больш, чым у папярэдняй сістэмы, што можа быць крытычна пры мантажы ў абмежаванай прасторы.

Ўстаноўка ажыццяўляецца такім жа метадам, як і ў выпадку з Аквасторожем, але дадаткова прыйдзецца паклапаціцца аб падводзе электрычнай сеткі. Прыйдзецца выдаткаваць больш часу на падлучэнне ўсіх датчыкаў.

Гидролок таксама праводзіць тэставы запуск, але ажыццяўляе гэта раз на тыдзень. Пры гэтым запорный механізм у кранах ажыццяўляе поўны абарот вакол восі, што дазваляе пазбавіцца ад закоксованности, калі яна ўтварылася.

Няптун

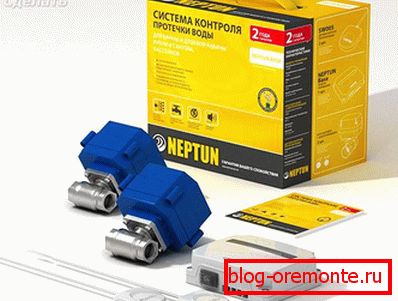

Neptun дае карыстальніку вялікі выбар кантролераў. Яны могуць быць з правадных і бесправадных каналам. Рэалізацыя корпуса залежыць ад канкрэтнага камплекты і ўмоў мантажу. Ёсць варыянт на Din-рэйку. Гэта значыць, што мантаваць яго можна непасрэдна ў электрычным шчыце побач з аўтаматамі. У ролі тым, што кормяць элементаў могуць выступаць батарэйныя блокі, а таксама сетка на 220 V. Перавагай дадзенай сістэмы з'яўляецца магчымасць ручнога кіравання вентылямі. Для гэтага ў некаторых варыяцыях на корпус сервоприводов вынесеныя спецыяльныя сцяжкі.

Датчыкі могуць быць уманціраваны непасрэдна ў падлогавае пакрыццё, але пры гэтым іх трэба будзе разгарнуць кантактамі наверх. Пры спрацоўванні падаецца гукавой і светлавой сігнал. Час ад моманту падачы сігналу да поўнага перакрыцця вады можа вагацца ад 5 да 20 секунд і залежыць яно ад таго, вентылі якога вытворцы прымяняюцца ў канкрэтным выпадку. Магчыма ўзаемадзеянне з сістэмамі сігналізацыі, пажарнымі сістэмамі, а таксама сістэмай разумны дом.

В системе Няптун установлены одни из самых мощных сервоприводов на запорной арматуре. Момент усилия при вращении может достигать 16 Нм, это значение сопоставимо с усилием бытового шуруповерта. Питание подается только в момент срабатывания и только в значении 12 V.

Aquastop

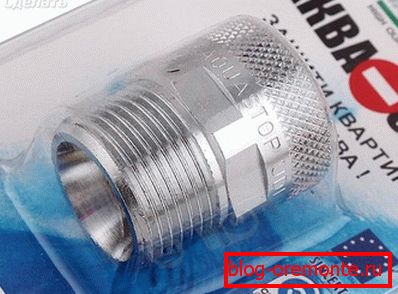

Гэты варыянт патрабуе найменшых ўкладанні ў параўнанні з усімі папярэднімі. Няма неабходнасці ў падключэнні электрычнай сістэмы або якіх-небудзь іншых элементаў харчавання. Сістэма ўяўляе сабой механічнае прыстасаванне, якое выраблена з нержавеючай сталі. Унутры ўстаноўлена спружына, якая ўтрымлівае конусападобную ўтулку. Як толькі ток вады перавышае значэнне 13 літраў у хвіліну, павялічваецца розніца ў ціску, што прыціскае ўтулку да выступоўцу элементу, і спыняецца падача. Ўстаноўка вельмі простая. Дастаткова змантаваць гэты невялікі патрубок паміж кранам і шлангам, які падыходзіць да змяшальніка або іншаму прыбору. Так неабходна паступіць з кожнай кропкай разбору.

Усе апісаныя спосабы абароны ад працёкаў зарэкамендавалі сябе як надзейныя, здольныя спраўляцца з пастаўленымі задачамі. На чым канкрэтна спыніць свой выбар, будзе залежаць ад вашага бюджэту, колькасці памяшканняў, а таксама неабходнасць інтэграцыі з іншымі элементамі разумнага хаты. Пры ўмелым падыходзе можна рэалізаваць абвестка праз СМС паведамленні, што дазволіць заўсёды быць у курсе таго, што адбываецца або выдалена ўзаемадзейнічаць з усёй сістэмай.
