Шатровая дах сваімі рукамі

У цяперашні час пры будаўніцтве загарадных жылых дамоў могуць прымяняцца наступныя тыпы дахавых канструкцый:

  • аднасхільныя або двухсхільным дахам;
  • Мансардная дах;
  • шатровыя канструкцыі.

Найбольш складаным для самастойнага вырабу лічыцца апошні варыянт даху, які, тым не менш, прыцягвае многіх сваёй арыгінальнасцю і прывабным выглядам. У дадзеным артыкуле мы распавядзем як зрабіць шатровым дахам сваімі рукамі, дамо чарцяжы, фота і відэа інструкцыі.

прылада

Шатровая дах ўяўляе сабой спецыяльную чатырохсхільным канструкцыю з квадратам ў яе падставе, прычым пахілы выконваюцца ў выглядзе збежных да гэтай падставе роўнабаковага трыкутніка.

Такая дах можа мець і большая колькасць пахілаў або быць наогул круглай, пры гэтым галоўнае - выконваць сіметрыю. Яна нагадвае па вонкавым выглядзе шацёр, што і адлюстравана ў яе назве. Адзначым, што адсутнасць франтонаў ў шатровых канструкцый дазваляе прыкметна зэканоміць на матэрыялах падчас іх будаўніцтва.

Пры жаданні дах у выглядзе шатровай канструкцыі можа быць збудаваная на любым будынку, хоць нашмат зручней, калі падстава дома будзе выканана ў форме квадрата.

У аснове канструкцыі даху ляжыць даволі няпростая ў выкананні кроквенная сістэма, якую пры наяўнасці вызначаных навыкаў вы зможаце зрабіць самастойна.

разлік канструкцыі

Пры разліку рабочых характарыстык шатровай даху неабходна зыходзіць з наступных умоў:

  • выбраныя памеры (даўжыня і шырыня) падставы;
  • кут нахілаў пахілаў;
  • форма падставы даху (пажадана, каб гэта быў квадрат).

Адзначым, што выкананне гэтых работ лепш за ўсё даручыць спецыялістам, паколькі ад іх вынікаў будзе залежаць якасць і надзейнасць усёй канструкцыі ў цэлым.

мантаж даху

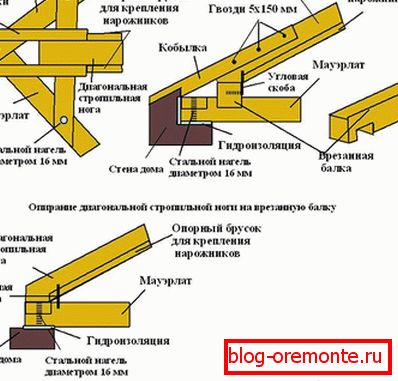

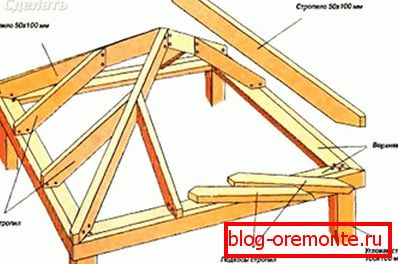

Каркас даху шатровага тыпу змяшчае наступныя элементы:

  • кроквы дыяганальныя;
  • апорны брус (мауэрлат);
  • бакавыя і коньковые прагоны;
  • podkosы і raskosы.

Пры ўладкаванні шатровай даху могуць выкарыстоўвацца наступныя віды дыяганальных крокваў:

  • кроквы вісячага тыпу, якія абапіраюцца на сцены і ствараюць распірае намаганне па гарызанталі (выкарыстоўваюцца пры адсутнасці ўнутраных апорных перагародак);
  • наслонные кроквы, якія абапіраюцца не толькі на сцены, але і на ўнутраныя апоры (апорныя перагародкі).

У драўляных каркасных будынках ўся кроквенная сістэма абапіраецца на верхнюю абвязку падставы будынка (у зруба - прама на верхнія вянкі канструкцыі).

У дамах з цэглы ў якасці апоры выкарыстоўваецца мауэрлат або спецыяльны апорны брус, які ўкладваецца на загадзя падрыхтаваныя для гэтага сцены. Іх падрыхтоўка зводзіцца звычайна да выраўноўвання паверхні верхняга шэрагу мура і заліванні яе сцяжкай. Часам (у мэтах лепшай прывязкі мауэрлата) у гэтую паверхню мантуюцца закладныя элементы.

Зверху на яе па ўсім перыметры будынка мантуюцца апорныя брусы і лежням, прычым паміж цагляным мурам і мауэрлата абавязкова ўкладваецца пласт гідраізаляцыйнага матэрыялу.

Пры падрыхтоўцы шатровай даху вам давядзецца выкарыстоўваць некалькі тыпаў кроквенных фермаў. Перш за ўсё, гэта пахілы звычайнай формы, якія злучаюцца ў каньку. Дадаткова могуць выкарыстоўвацца бакавыя трохкутныя і дыяганальныя кроквы. Пры іх мантажы асноўная ўвага надаецца адсутнасці разыходжанняў па даўжыні і куту нахілу гэтых элементаў, якія павінны быць выразна вывераныя для ўсіх чатырох бакоў. Пры гэтым даўжыня навісі выбіраецца звычайна зыходзячы з асаблівасцяў канструкцыі і можа дасягаць аднаго метра.

Пасля мантажу накосных крокваў можна перайсці да замацавання цэнтральных (прамежкавых). Пры гэтым не варта забываць пра тое, што яны павінны быць аднаго памеру і размяшчацца строга паралельна. Адзін іхні мацуецца да мауэрлата, а другі - да канька даху.

Пасля гэтага вы можаце прыступіць да мацавання кутніх крокваў да крокваў дыяганальнага тыпу. З гэтай мэтай з абодвух бакоў накосных крокваў усталёўваецца адмысловы черепковый брус.

У мэтах павышэння трываласці шатровай канструкцыі пры мантажы можа выкарыстоўвацца папярочная бэлька, ўмацоўваюцца сістэму цэнтральных крокваў.

У заключэнне вам застаецца толькі напакаваць лачанне і заслаць дахавы матэрыял.

Да застилки дахавага пакрыцця патрабуецца падрыхтаваць пласт уцяпляльніка, а таксама пара- і гідраізаляцыю даху, прычым пачынаць такую ​​падрыхтоўку рэкамендуецца з кладкі гідраізаляцыі. Яе рассцілаюць звычайна па кірунку знізу ўверх з перакрыццем лістоў на 10 см.

Паверсе набіваецца контробрешётка, якая фіксуе сістэму гідраізаляцыі і утваральная зазор для вентыляцыі подкровельного прасторы. З унутранай (ніжняй) бакі крокваў укладваецца ўцяпляльнік, закрываемый зверху пластом параізаляцыі.

фота

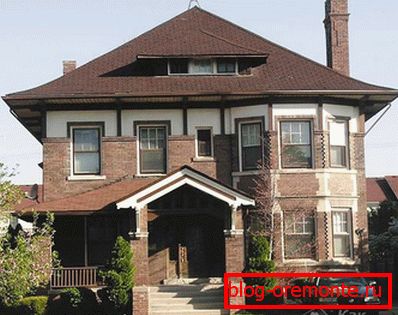

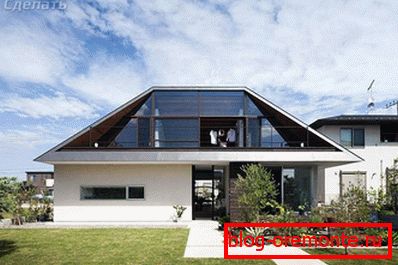

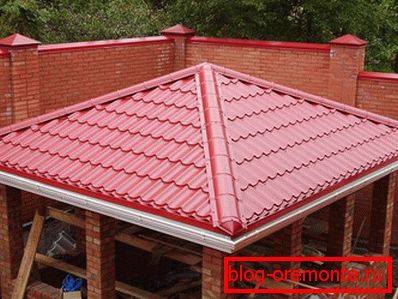

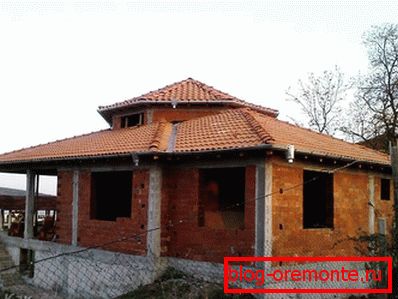

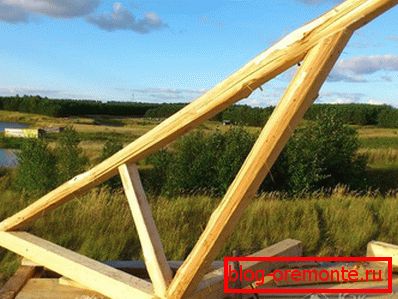

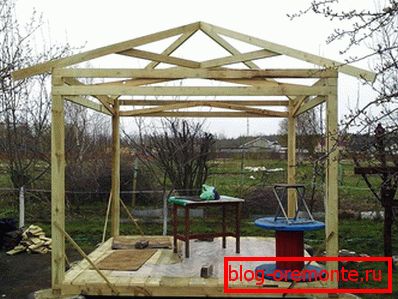

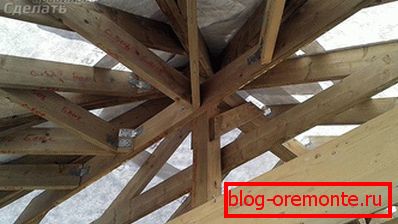

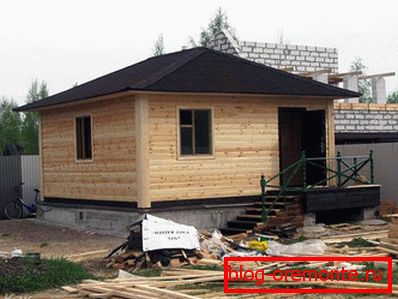

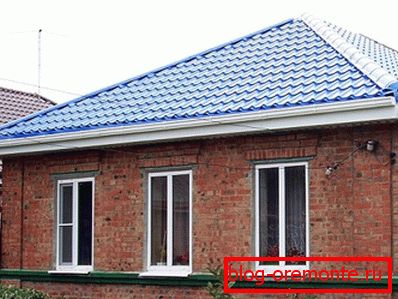

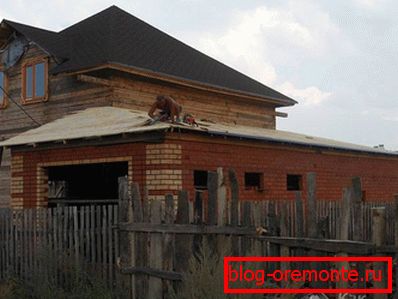

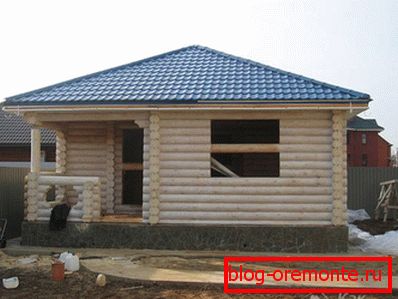

На фота прадстаўлены розныя варыянты будаўніцтва шатровай даху:

чарцяжы

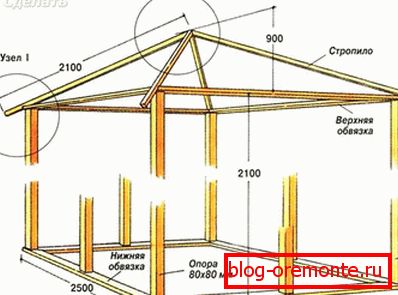

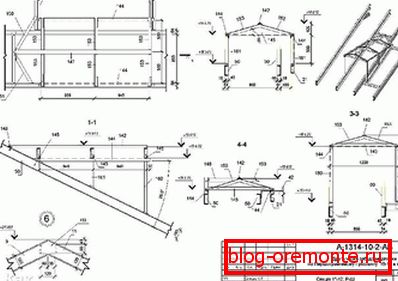

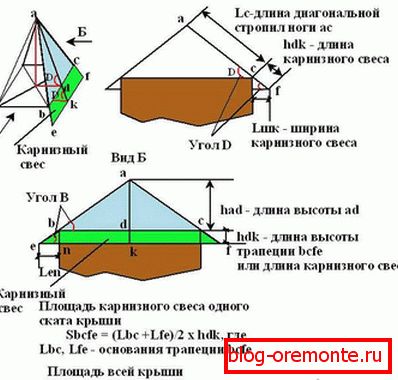

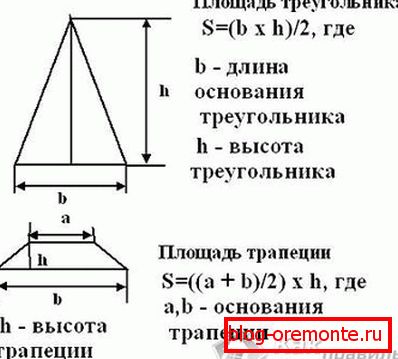

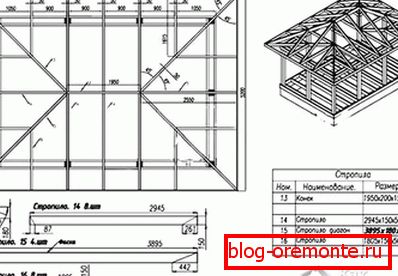

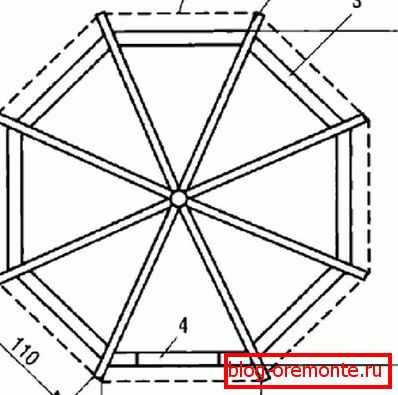

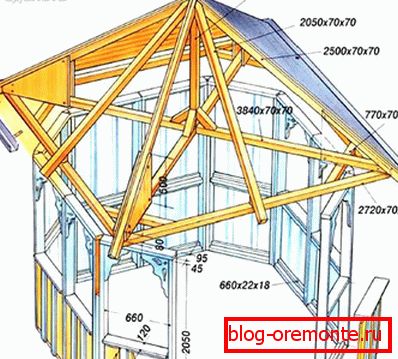

На прадстаўленых чарцяжах паказваюцца розныя канструкцыі шатровай даху. Іх можна ўзяць за аснову будучай новай даху:
