Ручной помпа для вады з свідравіны

Далёка не ўсім атрымоўваецца арганізаваць аўтаматычную сістэму водазабеспячэння загараднага дома, якая ўключае ў сябе мантаж помпавага абсталявання. Нярэдка галоўнай праблемай з'яўляецца фінансавая, бо для рэалізацыі такога праекта прыйдзецца ладна выдаткавацца. У выніку многім даводзіцца змірыцца з рэальнасцю і насіць ваду вёдрамі з калодзежа для паліву і іншых патрэб. Аднак некаторых такая перспектыва падахвочвае да пошуку альтэрнатыўнага рашэння. Напрыклад, усталёўваецца ручной помпа для вады з свідравіны. Гэта ідэальнае рашэнне для таго, каб аўтаматызаваць працэс водоподачи. Хоць вялікі аб'ём атрымаць складана, але гэта лепш, чым насіць поўныя вёдры з суседняй вуліцы ці вазіць аднекуль, што яшчэ горш.

У гэтым артыкуле мы распавядзем вам аб існуючых тыпах ручных помпаў. Забягаючы наперад, адзначым, што існуе 4 іх асноўных выгляду, сярод якіх поршневыя, штанговый, мембранны і крыльчатый. Мы разгледзім асаблівасці кожнага з іх і абавязкова пагаворым аб уладкаванні свідравіны. Акрамя таго, будзе прадстаўлена інструкцыя, як зрабіць такі помпа самастойна. Але для пачатку азнаёмімся з асаблівасцямі гэтага абсталявання.

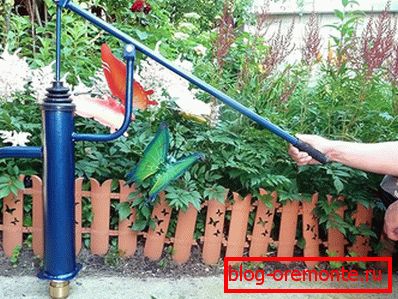

Асаблівасці ручных помпаў: перавагі і недахопы

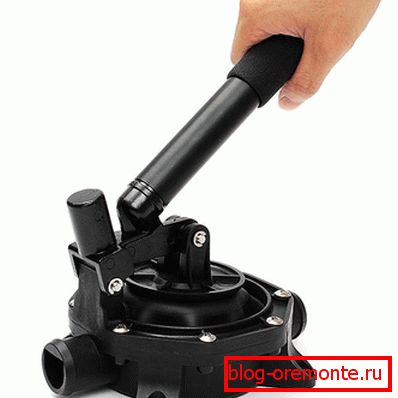

Пад ручным помпай маецца на ўвазе адмысловую прыладу, перапампоўваюць вадкасць на паверхню з свідравіны. Неабходныя фізічныя намаганні для ўздзеяння на рычажной механізм. У адрозненне ад аўтаматычнага тыпу, хуткасць патоку вады значна ніжэй. Але гэты рычажный механізм мае перавагі перад сваім аналагам. Калі на дачы цалкам адсутнічае электразабеспячэнне, то вы будзеце мець бесперабойны крыніца вады, у тым ліку чыстай пітной.

Асабліва ручной помпа зручны для тых, каму нельга насіць цяжкія вёдры. Літаральна за некалькі націскаў на рычаг вы зможаце набраць шклянку вады. Гэта прылада мае як станоўчыя, так і адмоўныя асаблівасці, разгледзім іх:



Плюсы

мінусы

Адсутнічае патрэба ў выкарыстанні дарагога абсталявання.

Перапампоўка вады адбываецца толькі пасля націску на рычажной механізм.

Магчымая ўстаноўка практычна пры любых умовах.

Нізкі ўзровень прадукцыйнасці. У адрозненне ад аналагаў, падача вадкасці на паверхню адбываецца ў вельмі маленькім аб'ёме.

Не патрабуецца падлучэнне электрычнасці.



Калі нейкія вузлы выходзяць з ладу, іх лёгка замяніць.



У адрозненне ад аналагаў (электрычных прылад), ручной помпа каштуе значна менш.



Пры моцным жаданні яго можна зрабіць самастойна.



Прастата ў эксплуатацыі.



Дастаткова проста выканаць мантаж.



Хоць такая прылада для свідравіны можна зрабіць самастойна, большасць вырашае купіць гатовыя вырабы. Тлумачыцца гэта тым, што для вырабу помпы выкарыстоўваецца зварка. Далёка не ўсім атрымоўваецца выканаць якасны шво зваркі, у выніку эфектыўнасць канструкцыі зводзіцца да нуля.

класіфікацыя помпаў

Сёння часта можна сустрэць у дварах ці ў прыватным сектары водозаборные калонкі. Такія калонкі нічога агульнага не маюць з ручнымі механічнымі помпамі. Чаму? У звычайных калонках ціск вады ствараецца пры дапамозе ціску ў гарадскім вадаправодзе. У механічным помпе напор ствараецца з дапамогай ціску, якое заўсёды варта падпампоўваць, прыкладваючы фізічныя намаганні.

Усе механічныя помпы класіфікуюцца на 4 асноўныя групы:

  1. Поршневыя.
  2. Штанговые.
  3. Мембранныя.
  4. Крыльчатый.

Поршневыя прымяняюцца для крыніц глыбінёй да 10 м. Калі глыбіня свідравіны складае 30 м, то ідэальныя штанговые прылады. Мембранныя пераважна выкарыстоўваюцца для падпампоўкі вады ў сістэмах водазабеспячэння. Што тычыцца крыльчатый ручных помпаў, то гэта самае дарагое прыладу. Яно ўяўляе сабой ротарны механізм у корпусе са всасывать трубой.

Таксама ручныя помпы адрозніваюцца па рэжыму эксплуатацыі і матэрыяламі вырабу. Напрыклад, некаторыя мадэлі можна эксплуатаваць толькі ў летні час. Карпусы такіх помпаў могуць быць зроблены з пластыка. Таксама ёсць і металічныя мадэлі прылад, якія для эксплуатацыі ў зімовы час года варта ўцяпляць.

Цяпер прапануем вам больш падрабязна азнаёміцца ​​з усімі тыпамі падобных прылад, якія выкарыстоўваюцца для ўзняцця вады з свідравіны.

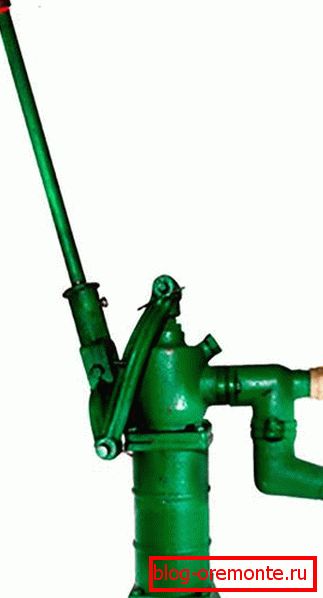

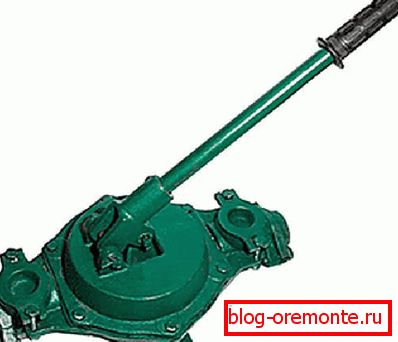

Поршневыя ручной помпа: прылада і асаблівасці

ак ужо гаварылася, поршневыя помпы выкарыстоўваецца ў тых выпадках, калі люстэрка вады размяшчаецца высока. Максімальна дапушчальную мяжу для яго 10 м. Калі люстэрка будзе глыбей, то помпа не зможа падняць вадкасць на паверхню.

Прылада поршневага тыпу

У аснове агрэгата ляжыць спецыяльны поршань, які і з'яўляецца асноўным рабочым агрэгатам. Сам поршань размяшчаецца ў трубе і падлучаецца да дна прылады. Пад уздзеяннем намаганняў на спецыяльны рычаг поршань перамяшчаецца ўверх-уніз. Як толькі поршань аказваецца ў вадзе, праз клапан адбываецца яе перацяканне ў надпоршневое прастору. Пры ўзняцці поршня адбываецца выштурхоўванне праз выходную трубу.

Звонку бачныя наступныя вузлы:

  • цыліндрычны корпус;
  • патрубок для зліву;
  • рычаг;
  • шток, які сыходзіць ўнутр цыліндру.

Унутраная частка складаецца з такіх вузлоў:

  • Поршань - размяшчаецца ўнутры гільзы і пад уздзеяннем рычажного механізму прыходзіць у дзеянне.
  • Шток - часткова ён бачны звонку.
  • Адтуліну для выхаду вады.
  • Знізу да помпы падлучаецца труба праз штуцэра.
  • Клапаны, якія размяшчаюцца на самай поршні.

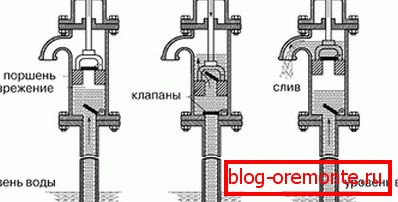

На схеме вы можаце ўбачыць усе гэтыя вузлы, а таксама азнаёміцца ​​з прынцыпам працы гэтага помпы:

Відаць, што помпа мае 2 клапана: адзін на рухомым поршні, другі на нерухомай часткі, які пад уздзеяннем ціску адчыняецца і запускае ваду. Калі яго не будзе, то выпампаваць ваду будзе праблематычна. Звычайна пасля выкарыстання помпы ўнутры застаецца невялікі аб'ём вадкасці, як гэта відаць на малюнку з левага боку. Пры ўзняцці поршня ўверх клапан адкрываецца, дзякуючы чаму запаўняецца ўнутраны цыліндр.

На малюнку па цэнтры відаць, што пры апусканні штока з рухомым поршнем ніжні клапан зачыняецца. Адначасова з гэтым адкрываецца клапан на поршні і набірае вадкасць для яе наступнага ўзняцця ўверх. Калі поршань цалкам апускаецца ўніз цыліндру, вада цалкам паступае з ніжняй камеры ў другую.

Цяпер на схеме з правага боку бачым, што клапан на поршні закрыты, а вада выходзіць праз патрубок. Як бачна, схема працы вельмі простая. Адзіны нюанс працы гэтага помпы ў тым, што пры інтэнсіўным выкарыстанні хутка зношваюцца гумовыя ўшчыльняльнікі на поршні. Часам з ладу выходзяць клапаны. Калі ў вадкасці ўтрымліваюцца дробныя прымешкі, то знос павялічваецца.

Што тычыцца прадукцыйнасці, вымяраюцца ў літрах вадкасці, гоніць за адзін прыём, то яна адрозніваецца ў залежнасці ад мадэлі. На прадукцыйнасць галоўным чынам ўплывае ўнутраны дыяметр цыліндру, гэта значыць той аб'ём вады, які знаходзіцца паміж першым і другім клапанам.

Відэа: прынцып працы поршневага помпы

Разнавіднасці поршневых помпаў

Адрозніваюцца гэтыя прылады па выглядзе працоўнага органа, які выцясняе вадкасць. Так поршні маюць такія віды:

  • диафрагмовый (вада аддзеленая ад поршня адмысловай дыяфрагмай, а ўнутры цыліндру ёсць масла ці эмульсія);
  • плунжерные (поршань мае форму цыліндру);
  • поршневыя (поршань мае дискообразную форму).

Поршневыя помпы таксама адрозніваюцца па метадзе дзеяння:

  1. Дыферэнцыяльны. Гэта апараты двухбаковага дзеяння, маюць 2 камеры (першая камера мае адзін клапан, другая камера - всасывать і рабочы клапаны).
  2. Падвойнага дзеяння. У адрозненне ад дыферэнцыяльнага дзеянні, у гэтым выпадку вада паступае раўнамерна. Канструкцыя мае 2 працоўныя камеры. Нагнятанне вадкасці поршнем ажыццяўляецца за 2 абароту.
  3. Адзінарнага дзеяння.

Гэтыя прылады таксама адрозніваюцца па колькасці поршняў. Ёсць помпы з поршнямі малога і вялікага дыяметра.

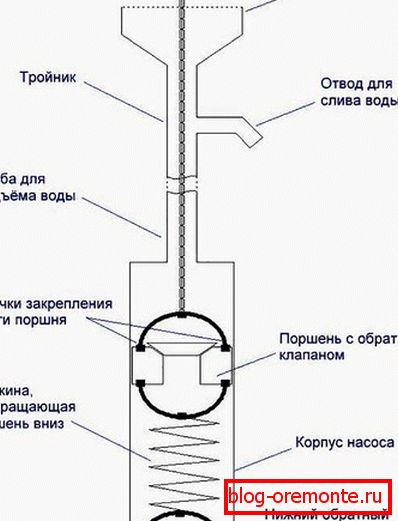

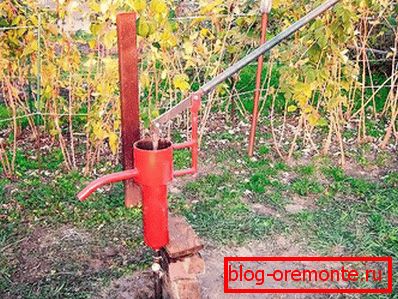

Выраб поршневага помпы самастойна

Разабраўшыся з прынцыпам дзеяння гэтай прылады, самы час расказаць пра тое, як можна яго зрабіць. Многія дачнікі адразу разглядаюць гэты варыянт, жадаючы зэканоміць грошы.

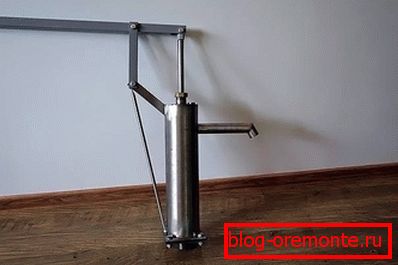

Варта заўважыць, што такі помпа вы зможаце сабраць з падручных матэрыялаў. У дапамогу прадстаўляем вам інструкцыю. Хоць яна не гэтак падрабязная, так як складана апісаць усе тэхналагічныя працэсы, у ёй расказана аб усіх асноўных элементах канструкцыі, якія неабходныя пры вырабе поршневай помпы. Пасля гэтага вы зможаце паглядзець відэа, якое дапаўняе ўсе нижесказанное:

Інструкцыя па вырабе помпы

крок №1

Перш за ўсё варта вырабіць корпус помпы. Для гэтага спатрэбіцца металічны цыліндр, напрыклад, некаторыя выкарыстоўваюць вогнетушыцель, кавалак трубы, гільзу ад дызельнага рухавіка і да таго падобнае.

крок №2

Даўжыня адрэзка павінна складаць да 80 см. Будзе добра, калі атрымаецца пачысціць ад ўнутраную частку трубы ад няроўнасцяў. Гэта забяспечыць поршня добры ход.

крок №3

Калі вы выкарыстоўваеце кавалак трубы, то варта выразаць вечка з тоўстага металу. У вечку абавязкова вырабляецца адтуліну для штока. Калі вы карыстаецеся б / у вогнетушыцель, то яго верхняя закругленая частка ідэальна падыходзіць для будучага ручной помпы.

крок №4

У якасці штока выкарыстоўваецца металічны прут, на які неабходна замацаваць поршань. У поршні вырабляецца некалькі адтулін, праз якія будзе паступаць вада.

крок №5

Зверху поршняў варта замацаваць шчыльную гуму. Але не настолькі шчыльную, што яна не зможа прапусціць ваду, бо пры руху поршня ўніз, гума павінна выконваць функцыю клапана.

крок №6

Такім чынам, цяпер неабходна да металічнага штоку прымацаваць поршань з клапанам. Ён адразу ўстаўляецца ў корпус будучага помпы.

крок №7

Папярэдне вырабляецца адтуліну для ўстаноўкі зліўнога носіка. Можа выкарыстоўвацца труба Ø1 / 2.

крок №8

На ніжнюю частку варта прыварыць штуцэр для падачы. Усярэдзіне корпуса на адтуліну штуцера таксама замацоўваецца гумовы клапан у выглядзе пялёстка. Ён будзе ўтрымліваць ваду ў першай камеры.

Гэта асноўныя працэсы па вырабе помпы. Таксама варта замацаваць рычаг для ўзняцця поршня. Усе працэсы ўключаюць зварачныя працы, таму тут неабходная дастатковая кваліфікацыя. Мы прапануем вам больш падрабязна разгледзець працэс вырабу ў відэа.

Відэа: як зрабіць поршневай помпа

Штанговый ручная помпа - яе асаблівасці

Гэты тып помпы таксама вядомы як штоковый. Выкарыстоўваецца ён у выпадках, калі люстэрка вады залягае глыбей 12 метраў. Пры такіх параметрах поршневых тып справіцца не можа. Па сваёй канструкцыі яны трохі падобныя. Асноўны працоўны вузел - цыліндр і поршань. Працэс выкачка ажыццяўляецца практычна па той жа схеме, што і ў выпадку з поршневым аналагам. Аднак яны адрозніваюцца тым, што сама помпавая частка размяшчаецца непасрэдна ў ваданосным пласце. Вы можаце разгледзець яго асаблівасць на схеме:

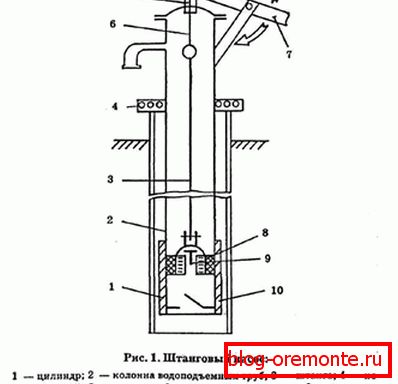

Працоўны цыліндр знаходзіцца непасрэдна ў тоўшчы вады. Для ўстаноўкі такога помпы неабходная свідравіна з обсадной трубой. Працоўны цыліндр з асноўнай часткай звязаны напорных трубаправодам, усярэдзіне якога маецца штанга або шток. Менавіта ён прыводзіць у рух поршань. Што датычыцца наяўнасці клапанаў, то тут іх таксама 2, першы размешчаны на заборны патрубке цыліндру, а другі на поршні.

Зыходзячы з гэтай схемы становіцца зразумелым, што падача наверх адбываецца не проста метадам ўсмоктвання. Які размяшчаецца ў ваданосным пласце працоўны цыліндр стварае слуп. Кожны рух поршня ўверх-уніз ствараецца ціск, папаўняючы існуючы слуп новым аб'ёмам вадкасці. Па такой схеме ваду можна падняць нават з глыбіні 30 метраў.

Калі параўноўваць паміж сабой поршневыя і штоковый агрэгаты, то пры выкарыстанні апошняга патрабуецца прыкласці больш намаганняў на тое, каб падняць ваду на паверхню. Па гэтай прычыне рычаг помпы часта робіцца падоўжаным. Гэта дазваляе пры меншых працавыдатках дамагчыся максімальнага ходу поршня.

Падобныя ўстаноўкі складаней. Гэта датычыцца і мантажных работ, і наступнага абслугоўвання. Аднак, калі на вашым дачным участку адсутнічае электрычнасць, а ваданосны пласт размяшчаецца на глыбіні 25-30 метраў, то штоковый помпа з'яўляецца папросту незаменным.

мембранны помпа

Пад такой помпай маецца на ўвазе спецыяльная камера, якая падзелена эластычнай мембранай. Адсюль і яго назва - мембранны. Яго можна выкарыстоўваць для ўзняцця вады з глыбіні да 6 метраў. Гэта прылада мае круглы корпус, над якім размяшчаюцца дзяржальні.

Унутраная рухомая перагародка злучаецца з дзяржальняй. У канструкцыі помпы ёсць паветраная камера, яна ніяк не ўдзельнічае ў перадачы вады. У ніжняй частцы прылады ёсць 2 патрубка. Адзін з іх злучаны з всасом праз клапан. Іншы выконвае ролю нагнетателя.

Калі мембрана націскае ўніз, у камеры, дзе знаходзіцца вадкасць, ідзе ціск. З прычыны гэтага адкрываецца клапан. Калі шток узняты ўверх, таксама падымаецца ўверх і мембрана. Пад ціскам праз зваротны клапан запускаецца вада. Такім чынам, адзін клапан стаіць на всасывать трубе, а другі на выпускны.

Для іх вырабу выкарыстоўваецца метал ці чыгун. Адно з слабых месцаў гэтай помпы - мембрана. Пры частым яе выкарыстанні яна хутка прарываецца. Больш за тое, з часам мембрана расцягваецца і становіцца эластычнай. З-за гэтага прадукцыйнасць зніжаецца да нуля. Праз корпус можа праступаць вада, гэта ў тым выпадку, калі прарвалася мембрана. Замяніць мембрану не складзе асаблівых праблем. Але нават нягледзячы на ​​гэта, мембранныя ручныя помпы для шырокага прызнання не атрымалі.

Відэа: самаробны агрэгат мембраннага прынцыпу

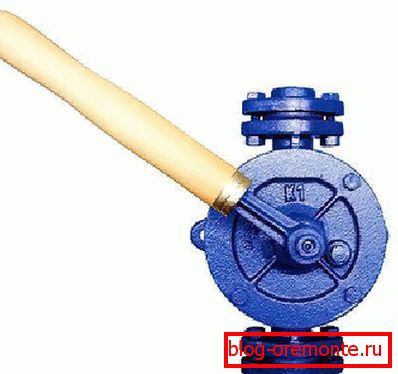

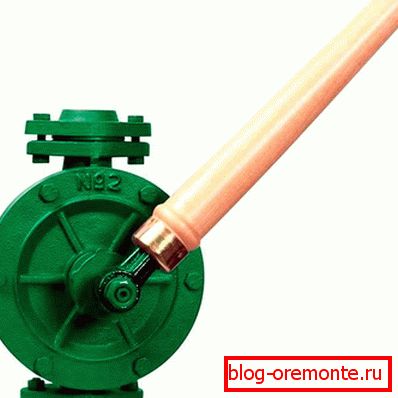

крыльчатый насос

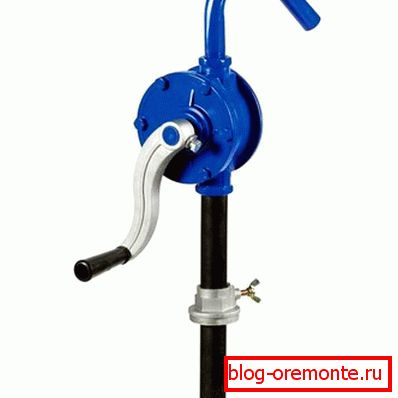

Яшчэ адзін тып, які мы апішам - крыльчатый. Такі помпа выкарыстоўваецца не толькі для перапампоўкі чыстай вады, але і нафтапрадуктаў, марской вады і іншых вадкасцяў. На схеме, вы зможаце азнаёміцца ​​ва ўсіх падрабязнасцях з крыльчатый помпай:

Прылада складаецца з наступных камплектавалых:

  1. Впускной клапан.
  2. Сядло клапана.
  3. Шруба.
  4. Корпус.
  5. Шруба.
  6. Крыльчатка.
  7. Выпускны клапан.
  8. Дзяржальня.
  9. Вечка.
  10. Кольца.
  11. Вал.
  12. Ўтулка.
  13. Набіванне з сальнік.
  14. Корак.

Каб прывесці крыльчатку ў рух, на вале замацаваная і жорстка ўсталяваная дзяржальня. Калі помпа не будзе выкарыстоўвацца ў зімовы час, то на корпусе ёсць корак, выкруціўшы якую можна зліць ваду.

Парадак дзеянняў па ўводу ў эксплуатацыю крыльчатый помпы:

  • Ўнутраную частку варта старанна прамыць гарачай вадой. Гэта неабходна, бо там нанесена кансервацыйна змазка. У працэсе прамывання заглушкі са всасывать і напорнага патрубка варта зняць.
  • Далей неабходна ўсталяваць дзяржальню.
  • Выкарыстоўваючы 2 ніта, помпа варта зафіксаваць вертыкальна.
  • Пасля падлучаецца трубаправод да які ўсмоктвае патрубка. Пад уздзеяннем вакууму трубаправод не павінен дэфармавацца. Таму ідэальным рашэннем будзе выкарыстанне металічнай трубы.
  • Па такім жа прынцыпе мацуецца да помпы і напорнай трубаправод. Звярніце ўвагу на тое, што ў напорным трубаправодзе ёсць адтуліна, праз якое заліваецца вадкасць ўнутр прылады.
  • Калі глыбіня плота вады больш чым 1 метр, то абавязкова на всасывать трубаправод мацуецца зваротны клапан. Ён дасць магчымасць забяспечыць нармальную працу помпы.
  • Не менш важна забяспечыць поўную герметычнасць всасывать трубаправода. У адваротным выпадку прылада нармальна працаваць не будзе.

Галоўны недахоп крыльчатый помпы - маленькая прадукцыйнасць. Менавіта таму яго рэдка выкарыстоўваюць у хатняй гаспадарцы. Ён выдатна справіцца з невялікім аб'ёмам вады.

Ручная помпа - асаблівасці выбару і распаўсюджаныя мадэлі

Мы разгледзелі з вамі асноўныя віды ручных помпаў, якія можна выкарыстоўваць для ўзняцця вады з свідравіны. Калі зрабіць самастойна не атрымліваецца, то можна разгледзець ужо гатовыя мадэлі. Пры выбары неабходна ўлічваць такія нюансы:

  • Важны крытэр выбару - глыбіня свідравіны. Гэты паказчык параўноўваеце з параметрамі помпаў.
  • Таксама важна ведаць прадукцыйнасць, а менавіта які аб'ём вады ён можа выпампаваць за адзін цыкл.
  • Ўлічваецца дыяметр обсадной трубы. Тут важна мець на ўвазе адзін нюанс: калі дыяметр обсадной трубы менш 100 мм, то ў вас не атрымаецца ўставіць у яе помпавы вузел штанговый помпы.
  • Варта ведаць ступень забруджанасці крыніцы. Звычайна ў пашпарце да вырабаў пазначаны тэхнічныя паказчыкі.
  • Ацэніце свае сілы, ці атрымаецца падымаць ваду з вялікай глыбіні самастойна.
  • Адрозненні ў метадах ўстаноўкі. Таму адразу падумайце, які метад ўстаноўкі прымальны ў вашым выпадку, напрыклад, гэта можа быць стацыянарная ўстаноўка або часовая, якая разумее дэмантаж ў канцы цёплага сезона.
  • Немалую ролю адыгрывае і знешні выгляд.

Улічваючы гэтыя асаблівасці, вы можаце падабраць тую помпу, якая ідэальна будзе адпавядаць вашым запытам. Цяпер азнаёмімся з найбольш распаўсюджанымі мадэлямі ў табліцы:

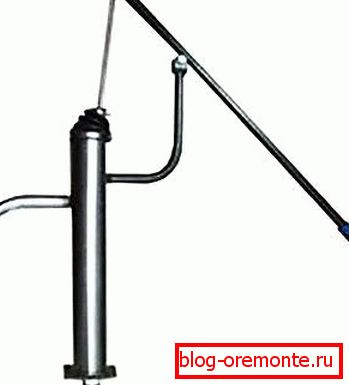

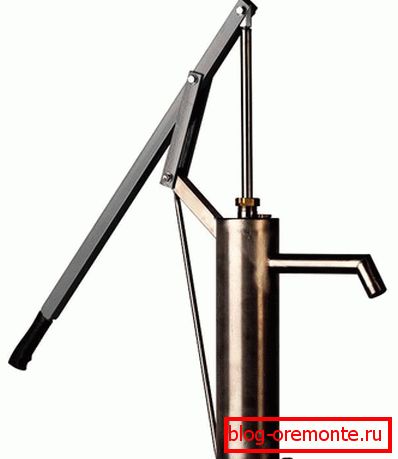

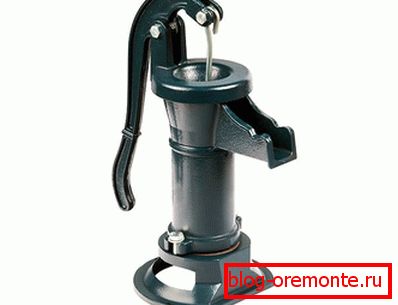

Назва помпы

Тэхнічныя характарыстыкі

Кошт





Корпус прылады зроблены з нержавейкі. Пераважна ўжываецца для перапампоўкі вады з свідравін, студняў, вадаёмаў з люстэркам вады не больш за 8 м. Пры эксплуатацыі абавязкова усталёўваецца зваротны клапан. Вышыня помпы з паднятым штоком 0,75 м. Дыяметр падлучэння да трубы і выхаднога шланга 1 цаля. За адзін прыём помпа выкачвае аб'ём 1,25 л. Дапускаецца эксплуатацыя пры тэмпературы не ніжэй + 5 ° С. Габарыты прылады 750 × 500 × 125 мм.

Ад 6 тыс. Рублёў.

Выкарыстоўваецца для перапампоўкі вады з свідравін, студняў, вадаёмаў і іншых ёмістасцяў. Поршань і цыліндр агрэгата выраблены з высакаякаснага пластыка. Поршневае кольца і клапаны з гумы. Іншыя элементы металічныя. Гэтая мадэль падыходзіць для ўзняцця вадкасці з глыбіні не больш за 2 м. Аднак магчыма эксплуатаваць і пры глыбіні да 9 м, калі ўнізе всасывать магістралі на трубу ўсталяваць зваротны клапан. Важыць гэты помпа 5,5 кг. Габарыты прылады 540 × 180 × 550 мм. Дыяметр уваходнага і выходнага патрубка ¾.

У раёне 2500 тыс. Рублёў.

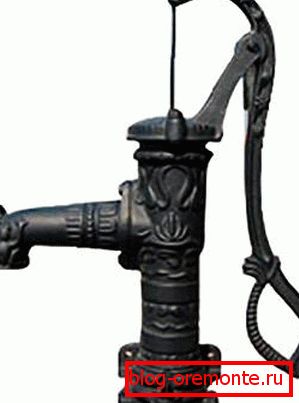

Гэта поршневая ручная помпа эксплуатуецца пры ўзняцці вады з глыбіні не больш за 9 м. Корпус прылады выкананы з нержавейкі. Трымальнік, ручка з чорнай сталі. Пераважна афарбаваны ў зялёны колер. На ўсмоктванні абавязкова усталёўваецца зваротны клапан. За адзін цыкл (уніз-уверх) націску рычага выдае да 1 л вады. Даўжыня рычага дазваляе эксплуатаваць помпа пажылым жанчынам і тым, у каго мала сіл. Памеры помпы 1000 × 150 × 870 мм. Ўстаноўка мае вагу 8 кг.

У раёне 6,5 тыс. Рублёў.

Ўжываецца для ўзняцця вадкасці з свідравін і калодзежаў. Люстэрка ваданоснага пласта не больш за 6 м. Калі ўсталяваць зваротны клапан на всасывать магістралі, то можна падняць ваду з глыбіні да 9 м. Помпай можна ўсталяваць на плоскую паверхню дзякуючы таму, што адтуліну ўнізе дазваляе вывесці шланг ў бок. Вышыня агрэгата з паднятым штоком 40 см. Пры інтэнсіўным націску на рычаг можна падняць 22 л / мін. Габарыты прылады 390 × 240 × 200 мм. Агульная вага ўстаноўкі дасягае 7 кг.

Ад 3 тыс. Рублёў.

Як і яго аналогі, ўжываецца для перапампоўкі вады з свідравін і калодзежаў. Пры выкарыстанні зваротнага клапана ваду можна падняць з глыбіні да 9 м. Корпус помпы зроблены з чыгуну. Падача складае 28 л / мін. Параметры прылады 650 × 240 × 160 мм. Агульная вага ручной помпы 15 кг.

Ад 4 тыс. Рублёў і больш.





Выкарыстоўваецца помпа для перапампоўкі вады без утрымання абразіўных часціц. Вышыня ўсмоктвання да 9 метраў, пры ўмове што на канец всасывать трубы усталяваны зваротны клапан.

У залежнасці ад мадэлі ад 3 да 30 тыс. Рублёў.

Поршневыя ручной помпа выкарыстоўваецца для выкачка вадкасці з свідравін, студняў і вадаёмаў. Па вертыкалі здольны падняць ваду з глыбіні 15 м пад ціскам да 1,5 атм. Пры ўсталёўцы зваротнага клапана вышыня ўсмоктвання да 9 метраў. З паднятым штоком вышыня складае 64 см. У камплекце пастаўкі вы атрымаеце помпу ў напаўразабраныя выглядзе, ручку і штуцэр для падлучэння всасывать трубаправода дыяметрам 25 мм. Габарыты прылады 530 × 240 × 160 мм. Вага 16 кг. Падача 28 л / мін.

6,5 тыс. Рублёў і больш.

Магчымая эксплуатацыя як для чыстай вады з свідравіны / калодзежа, так і забруджанай. Мембранны ручной помпа не патрабуе папярэдняга запаўнення і здольны падняць ваду з глыбіні да 6 метраў. Корпус і патрубкі выраблены з чыгуну. Клапаны і мембрана з маслобензостойкой гумы. Габарыты прылады 250 × 250 × 650 мм. Вага ўстаноўкі 13,5 кг. Прадукцыйнасць складае 50 л / мін.

Ад 7 тыс. Рублёў і вышэй.

З мінімальнымі фізічнымі намаганнямі гэтай помпай можна падымаць ваду з глыбіні да 9 м пры выкарыстанні на канцы всасывать трубы зваротнага клапана. Корпус выраблены з чыгуну з ужываннем мастацкага ліцця. Мацаванне помпы ажыццяўляецца з выкарыстаннем фланца. Вышыня з паднятым штоком роўная 62 см. Адрозніваюць 2 тыпу ў гэтай серыі BSK для мацавання на сцяну і BSKG для мацавання на падлогу. У першым выпадку прадукцыйнасць BSK складае 28 л / мін. Яго габарыты раўняюцца 600 × 240 × 160 мм пры вазе 15 кг. Адзінае адрозненне яго аналага, гэта прадукцыйнасць, якая роўная 30 л / мін. Яны маюць нязначнае адрозненне па кошту.

Ад 6,2 тыс. Рублёў.

Выкарыстоўваецца для ўзняцця з глыбіні не больш за 16 метраў. За двайны ход дзяржальні выдае да 1 літра вады. Сам штанговый помпа апускаецца на глыбіню 16 метраў і выштурхвае вадкасць. Маса складае 127 кг пры габарытах - 17560 × 230 × 1430 мм.

27,6 тыс. Рублёў і больш.

Тут прапанавана некалькі распаўсюджаных варыянтаў ручных помпаў, якія спаўна задаволяць патрэбы ў вадзе на вашай дачы.

Выраб і ўладкаванне абісінскіх свідравіны (калодзеж) для ручной помпы

Для ручной помпы ідэальным рашэннем будзе выраб Абісынскага студні ці свідравіны. Звычайна такія свідравіны дасягаюць глыбіні да 9 метраў. Зыходзячы з гэтых параметраў і было распрацавана большасць падобных прылад. На такой глыбіні звычайна размяшчаецца добры ваданосны пласт, што дазваляе забяспечыць загарадны ўчастак пітной вады. Больш за тое, гэтую яе можна выкарыстоўваць для правядзення будаўнічых работ.

Калі вы паглядзіце відэа аб вырабе Абісынскага калодзежа, то адразу заўважыце, зрабіць яго самастойна рэальна, аднак, ёсць верагоднасць таго, што вы не справіцеся з пастаўленай задачай. І прычынай таму будзе не тое, што вы дрэнны майстар, магчыма, папросту не атрымаецца знайсці ваду ці ж паўстануць іншыя праблемы. У гэтым вы можаце пераканацца, прагледзеўшы відэа, дзе выкананы ўсе правілы працы, але хатнія ўмельцы пацярпелі няўдачу.

Відэа: выраб абісінскіх свідравіны забіўны метадам - ​​няўдалы вопыт

Як відаць з відэа, усе тонкасці працы былі выкананыя, але ў выніку забіць трубу не атрымалася, яна абламаўся. Хоць дапускаецца і той факт, што тут папросту не хапіла вопыту ў выкананні гэтых работ. Больш за тое, частка трубы засталася ў глебе. Улічваючы гэта, варта ўсё старанна абдумаць і ўзважыць усе за і супраць.

Важная ўмова для вырабу абісінскіх свідравіны - склад грунту. Ён павінен быць пераважна пяшчаным або складацца з сумесі друзу і пяску. Калі ў вас грунт камяністы, то самастойна прабіцца ўглыб не атрымаецца, хіба што вы зробіце самі буравую ўстаноўку. Аднак не ўсім гэта пад сілу. Таму ў большасці выпадкаў на дапамогу выклікаюць майстроў. Калі ж грунт пераважна пяшчаны, то працу па вырабе і ўладкаванні абісінскіх свідравіны можна будзе выканаць ўласнаручна. Таму далей мы раскажам вам пра забіўны тэхналогіі, бо буравая пераважна выкарыстоўваецца спецыялістамі. На гэтую тэму вы зможаце паглядзець падрыхтаваныя відэаролікі.

Відэа: што такое абісінскіх свідравіна і як яе зрабіць

Перавагі абісінскіх свідравіны

Для пачатку прадставім рэальную карціну таго, якія плюсы мае такая свідравіна ў параўнанні з аналагамі:

Перавагі Абісынскага калодзежа

эканамічнасць

На сённяшні дзень кошт вырабу свідравіны вам абыйдзецца крыху больш за 20 тыс. Рублёў. Пры гэтым вам не трэба будзе арандаваць вялікая колькасць тэхнікі. Звычайна спецыялісты прыязджаюць на сваёй машыне і прывозяць ўсё абсталяванне ў невялікім аб'ёме. Калі вы вырашыце зрабіць свідравіну самастойна, то ў цэлым зборка і падрыхтоўка неабходнага абсталявання не абыдуцца вам гэтак жа дорага, хіба што вы вырашыце зрабіць самаробную буравую ўстаноўку. Калі абраны забіўны метад, то спатрэбіцца каля 10 тыс. Рублёў для куплі неабходнага абсталявання. Хоць прыйдзецца прыкласці нямала намаганняў, вынік не пакіне вас абыякавым.

Шпаркасць і прастата

Цалкам адсутнічае патрэба ў збудаванні трыножкі і свідравой вышкі. На тэрыторыі Расійскай Федэрацыі ваданосны пласт залягае на глыбіні ад 2 да 15 метраў. Калі глеба пераважна пясчаная, то яе могуць зрабіць двое дужых мужчын за адзін дзень (у некаторых выпадках за некалькі гадзін). Больш за тое, калі свідар затрымаецца або ўпрэцца ў камень, то яго лёгка выняць самастойна. Але бывае і няўдалы вопыт, калі труба можа паламацца (пра гэта вы маглі паглядзець у відэа вышэй у артыкуле).

экалагічнасць

Калі ваш дом знаходзіцца ўдалечыні ад горада, то цалкам рэальна знайсці на такой глыбіні добрую ваду, якая цалкам будзе прыдатная для піцця. Пры гэтым па якасці яна не будзе саступаць вадзе, размешчанай у больш глыбакаводных ваданосных пластах.

працягласць эксплуатацыі

Калі выкананы ўсе ўмовы пры вырабе тэрмін службы можа скласці каля 30 гадоў, пры ўмове, што вада не скончыцца. Таму працягласць залежыць ад Дэбет крыніцы.

Адсутнасць у атрыманні дазволаў

Гэта, мабыць, асноўная перавага Абісынскага студні. Для яго вырабу не трэба атрымліваць дазволу. Неабходныя дазволы для артэзіянскай свідравіны, а для Абісынскага калодзежа не патрэбныя.

Правядзенне геалагічных даследаванняў

У першую чаргу неабходна вывучыць геалогію вашага раёна. Калі побач з вамі пражываюць суседзі, то можна пацікавіцца ў іх, якое стан грунту і на якой глыбіні залягае вада. Праблем не ўзнікне, калі ваданосны пласт залягае на глыбіні не больш за 9 метраў. Калі глыбіня будзе большай, то выкарыстоўваць ручной помпа праблематычна.

Пераважна ваданосны пласт складаецца з среднезернистого пяску або пяску з дробным друзам. Менавіта праз такі грунт вада будзе паступаць добра. Цяпер важна вызначыць, якім метадам лепш за ўсё свідраваць забіўны або свідравым.

Які метад бурэння лепш: свідравой або забіўны

Калі вы вырашылі зрабіць свідравіну самастойна, то тут падыходны варыянт - забіўны. Для гэтага выкарыстоўваецца «забіўны баба». Аднак заўсёды ёсць верагоднасць прайсці міма ваданоснага пласта. А калі на глыбіні сустрэнецца камень, то ўсю канструкцыю можна пашкодзіць.

Калі ж выбіраецца метад бурэння, то тут лепш звярнуцца да адмыслоўцаў. У такім выпадку вы маеце вялікі шанец атрымаць абісінскіх свідравіну з вадой. Вы можаце паглядзець відэаролікі, дзе дэманструецца дадзены метад.

Відэа: тэхналогія бурэння свідравіны

Таксама прапануем вам азнаёміцца ​​з тэхналогіяй вырабу свідравіны забіўны метадам. Дзякуючы гэтаму, вы зможаце параўнаць усе працазатраты.

Відэа: выраб свідравіны забіўны метадам

Што неабходна для вырабу абісінскіх свідравіны

Перш за ўсё, варта падрыхтаваць ўвесь неабходны матэрыял і абсталяванне. Асноўнае абсталяванне прадстаўлена ў табліцы:

абсталяванне

абазначэнне

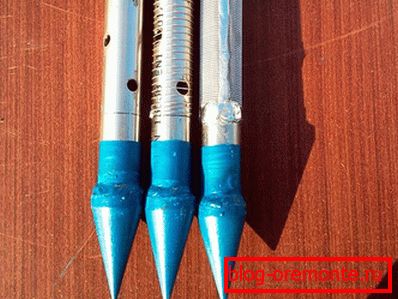

іголка

Под иглой подразумевается стальной конус или острие. Наконечник можно сделать самостоятельно на токарном станке или заказать у мастера. Диаметр иглы должен быть на 20 мм больше диаметра устанавливаемой трубы. Длина не менее 200 и более 300 мм. іголка припаивается к трубе или закручивается по резьбе. Если вы решили ее припаять, то нельзя использовать свинец (можно отравить воду). Для припоя следует брать олово.

фільтр

Ён не прапускае пясок у трубу з чыстай вадой. Фільтр у выглядзе трубы змяшчаецца на самае дно свідравіны. Зрабіць яго можна самастойна, пра гэта вы даведаецеся далей.

Секцыі (трубаправод)

Паміж сабой злучаюцца разьбой пры дапамозе муфты. Але важна, каб злучэнне было герметычным. Для выгоды працы адзін участак трубы павінен мець даўжыню не больш за 1 метр.

насос

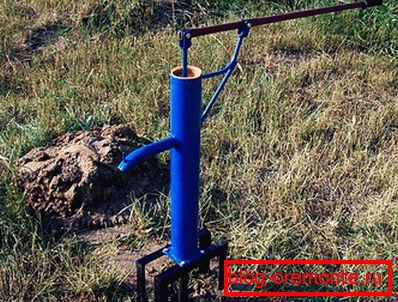

Пасля вырабу свідравіны усталёўваецца ручной помпа. Калі дазваляюць сродкі, то можна ўсталяваць электрычны.

Выраб фільтра для ачысткі вады

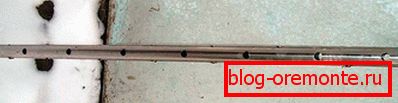

Для вырабу спатрэбіцца труба даўжынёй 110 гл і дыяметрам 1 цаля. На адзін канец трубы можна прылітаваць або прыварыць іголку. Як варыянт, можна разрэзаць трубу і спляскаць канец. У трубе неабходна вырабіць адтуліны Ø13 мм з крокам у 50 см у шахматным парадку.

Далей прыкладваецца фільтравальнай металічная сетка і сцягваецца хамутамі праз кожныя 10 см. Для гэтага можна выкарыстоўваць нержавелую або ацынкаваную дрот Ø3 мм.

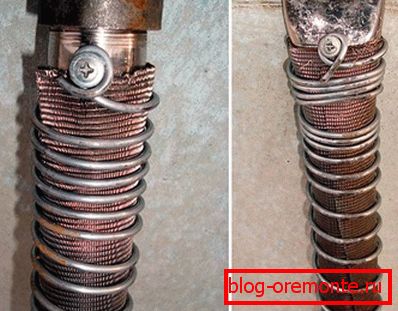

Нарэшце, дрот фіксуецца саморезом ў трубу. Гэта вы можаце ўбачыць на малюнку ніжэй:

Вось так можна зрабіць самаробны фільтр. Безумоўна, калі ў вас ёсць час і матэрыялы для гэтага.

Відэа: як зрабіць фільтр для свідравіны

Тэхналогія прылады Абісынскага калодзежа

Зараз разгледзім паслядоўнасць вырабу абісінскіх свідравіны самастойна. Уся праца складаецца з некалькіх паслядоўных этапаў:

  1. Для пачатку неабходна знайсці месца для бурэння.
  2. Пасля гэтага неабходна выкапаць прыямак памерам 1 × 1 м і глыбінёй 1 м. Хоць гэта рабіць неабавязкова. Але калі вы плануеце выкарыстоўваць свідравіну ў зімовы перыяд часу, то лепш вырабіць такі прыямак, у якім можна будзе вырабіць уцяпленне трубы і помпы.

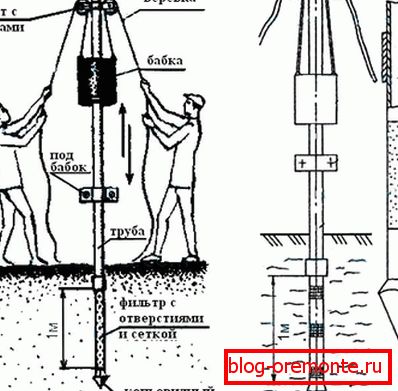

  3. Пасля варта прыступіць да забіўцы магістральнай трубы. Для пачатку ў грунт закручваецца садовы свідар так, каб выняць з свідравіны грунт. Пасля гэтага выкарыстоўваецца забіўны металічны штыр, якi засоўваў ўнутр трубы. Гэтая методыка параўнальна працаёмкая. Можна выкарыстоўваць «слізгальную бабку». Яе можна ўбачыць на схеме ніжэй. Наканечнік моцна забіваецца ў грунт і паступова паглыбляецца пасярэдзіне трубы.
  4. Калі першая труба цалкам зайшла ў глебу, на яе накручваецца чарговая і працэс працы працягваецца. Каб магістраль лягчэй праходзіла ў грунт, у трубу можна падліваць ваду, якая будзе размякчаць глебу.
  5. Калі пачынае ісці вада, магістраль варта старанна прамыць пад напорам. Гэта дазволіць прабіць засмечваючы фільтр.
  6. Каб праверыць працаздольнасць гатовага Абісынскага калодзежа, усталёўваецца ручной помпа. Тут важна вырабіць прапампоўку вады да тых часоў, пакуль яна не пойдзе празрыстая.

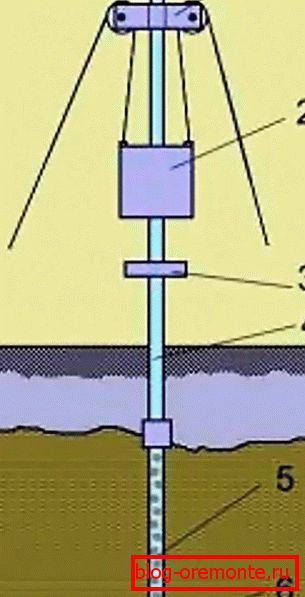

Вось па такой тэхналогіі робіцца абісінскіх свідравіна з наступнай устаноўкай ручной помпы.

Складаецца гэтая канструкцыя з наступных элементаў:

  1. Блок.
  2. Забіўны бабка.
  3. Подбабок, які ўтрымлівае трубаправод.
  4. Трубаправод.
  5. фільтр.
  6. іголка.

Відэа: ўстаноўка ручной помпы

Такім чынам, мы разгледзелі з вамі асаблівасці і разнавіднасці ручных помпаў, магчымыя варыянты ўжо гатовых помпаў для дачнай свідравіны, вывучылі асаблівасці вырабу Абісынскага студні. Калі ў вас ёсць асабісты вопыт у правядзенні такіх работ, то абавязкова пакідайце каментары ў канцы гэтага артыкула.

Відэа: выраб абісінскіх свідравіны з ручной помпай
