Мур аконнага праёму з цэглы

Афармленне аконных праёмаў у ўзводзяцца будынках з'яўляецца, як вядома, абавязковай складнікам будаўнічых работ, што выконваюцца ў працэсе збудаванні жылых аб'ектаў. Пры падрыхтоўцы праёму пад вокны мяркуецца, што ад якасці яго выканання ў значнай меры залежыць эксплуатацыйная надзейнасць за ўсё будуецца будынка ў цэлым.

Асаблівай увагі заслугоўваюць выпадкі, калі мур аконнага праёму з цэглы вырабляецца ў парадку дапрацоўкі апорных сцен, частковы дэмантаж якіх можа вырабляцца толькі пасля цэлага комплексу падрыхтоўчых мерапрыемстваў.

Афармленне перамычак па ходзе будаўніцтва

Асновай для фарміравання праёму ў цаглянай сцяне з'яўляецца вядомы канструктыўны элемент (так званы прагон), які абапіраецца сваімі канцамі на выкладзеныя з цэглы міжаконні. Для вырабу прагонаў могуць выкарыстоўвацца такія вядомыя будаўнічыя элементы як:

  • прамысловыя бетонныя перамычкі (дапускаецца і самастойнае іх выраб);
  • металічныя швелера таго ці іншага памеру;
  • стандартныя металічныя куткі.

Выбар матэрыялу прагонаў (перамычак) вырабляецца з улікам меркаваных нагрузак на гэтую частку канструкцыі, а таксама з меркаванняў выгоды працы з імі. Пры выбары іх лінейных памераў варта зыходзіць з патрабаванняў БНіП, задавалых велічыню перакрыцця мура ў межах 150? 200 мм з кожнага боку.

Такім чынам, пры аконным праёме шырынёй 1200 мм вам неабходна будзе прыгатаваць або купіць прагон даўжынёй каля 1500? 1600 мм.

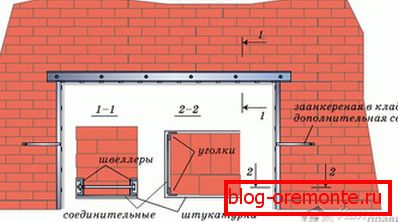

Прагоны з швелера (кутка)

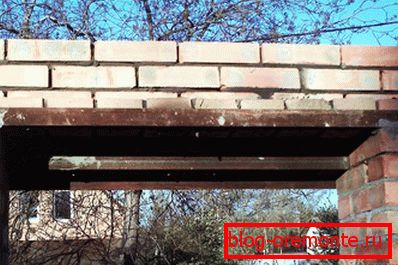

Адным з найбольш распаўсюджаных відаў перамычак, з дапамогай якіх афармляюцца аконныя праёмы ў цагляным муры, з'яўляюцца металічныя швелера (куткі) адпаведнага памеру. Пры кладцы міжаконняў ў полкирпича самы зручны памер швелера - 120 (140) мм, а пры сценах у поўны цэгла лепш за ўсё падыходзіць тыпаразмер 240 (270) мм.

Пры выкарыстанні ў якасці перамычкі металічнага кутка можна сутыкнуцца з пэўнымі абмежаваннямі па яго памерах, звязанымі з нагрузачнай здольнасцю канструкцыі. Нават даволі трывалыя куткі з тыпаразмераў 100? 100 мм (100? 75 мм) могуць выкарыстоўвацца толькі ў тых выпадках, калі мур над аконным праёмам і мур сцен надзейна звязаныя паміж сабой, а даўжыня самага прагону невялікая.

Падчас мантажу куток неабходна размяшчаць такім чынам, каб дзве яго грані мелі кантакт з ўкладваюць на яго зверху матэрыялам. Даўжыня перамычкі з кутка не можа быць больш за 1,5 метраў, паколькі пралёт большага памеру можа прагнуцца, а мур над ім - прасесці.

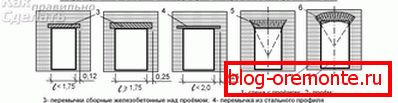

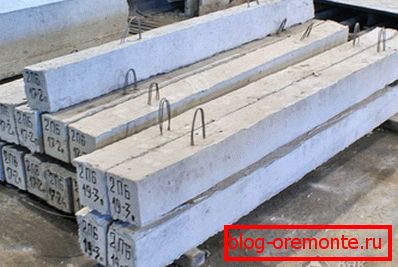

стандартная перамычка

Пры афармленні аконнага праёму з дапамогай бетонных перамычак вы сутыкнецеся з двума магчымымі варыянтамі:

  • выкарыстанне гатовых прамысловых вырабаў;
  • выраб самаробных перамычак, заліваюць па месцы іх устаноўкі.

У выпадку выкарыстання гатовага вырабы варта проста зачыніць з яго дапамогай існуючы ў сцяне праём, пасля чаго працягнуць мур сцяны па ўсёй яе даўжыні.

На жаль, набыць гатовую бетонную перамычку патрэбнага памеру не заўсёды ўяўляецца магчымым, што найбольш часта здараецца пры нестандартных габарытах вокны.

З іншага боку, вага гатовай перамычкі нярэдка перавышае 100 кг; так што без прыцягнення спецыяльнай пад'ёмнай тэхнікі вам наўрад ці ўдасца падняць яе на патрэбную вышыню. Большасць выканаўцаў, якія не жадаюць звязвацца з арэндай пад'ёмных механізмаў, аддаюць перавагу гатовага выраба перамычкі, вырабленыя ўласнымі сіламі.

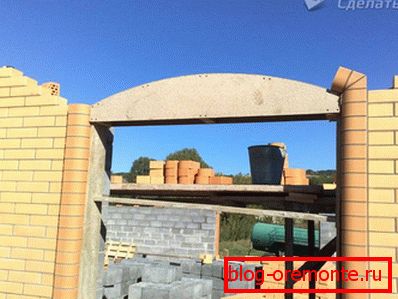

самаробны прагон

Пры афармленні аконных праёмаў нестандартных памераў выраб перамычкі (яе заліванне) рабiцца па месцы размяшчэння. Для гэтага спатрэбіцца прарабіць наступныя тыпавыя аперацыі:

  • перш за ўсё, паверхні мура па баках ад аконнага праёму ачышчаюцца ад рэшткаў раствора;
  • пасля гэтага вырабляецца дбайнае іх грунтаванне;
  • на завяршальнай стадыі работ па месцы размяшчэння перамычкі мантуецца апалубка.

З улікам значнага вагі заліваю нарыхтоўкі ў якасці «дна» апалубкі звычайна выкарыстоўваюцца досыць трывалыя дошкі таўшчынёй не менш за 20 мм. Для іх надзейнай фіксацыі ў праёме рэкамендуецца выкарыстоўваць спецыяльныя падпоркі з апорай на ніжні зрэз аконнага праёму.

Па завяршэнні названых працэдур у апалубку заліваецца тонкі пласт загадзя падрыхтаванай бетоннай сумесі, пасля чаго туды адразу ж ўкладваецца армавальная сетка. Пасля гэтага можна працягнуць заліванне перамычкі з наступным размяшчэннем у тоўшчы бетону яшчэ адной арміруючай закладкі. Пры разборцы апалубкі варта ўлічваць, што дэмантаваць ніжнюю яе частка не заўсёды ўяўляецца магчымым.

У працэсе самастойнай залівання перамычкі неабходна ўважліва сачыць за тым, каб раствор бетону не прасочвалася скрозь дошкі апалубкі і каб апоры канструкцыі не прагіналіся. Пры найменшай дэфармацыі яе ніжняй часткі варта спыніць заліванне і пачынаць яе зноў толькі пасля «схоплівання» ужо залітага пласта.

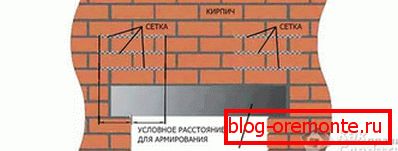

Пры афармленні аконных праёмаў, выкладзеных з абліцавальнага цэглы (так званая абліцовачная мур) з мэтай захавання яе дэкаратыўных пераваг дапускаецца выкарыстанне швелерамі (шырокіх металічных куткоў). У гэтым выпадку бачная частка прагону будзе размяшчацца толькі з унутранага боку апорнай сцяны.

Пры гэтым на яе фасаднай паверхні не павінна заставацца хоць колькі-небудзь прыкметных слядоў прысутнасці перамычкі.

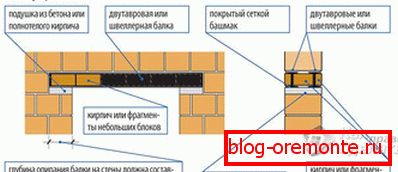

Парадак афармлення перамычак ў гатовых сценах

Перад пачаткам афармлення праёму ў апорнай цаглянай сцяне неабходна будзе вырабіць шэраг падрыхтоўчых аперацый:

  1. У першую чаргу спатрэбіцца сам прагон, падрыхтаваны адным з прыказным вышэй спосабаў (выключаючы варыянт самастойнай залівання бетоннай перамычкі).

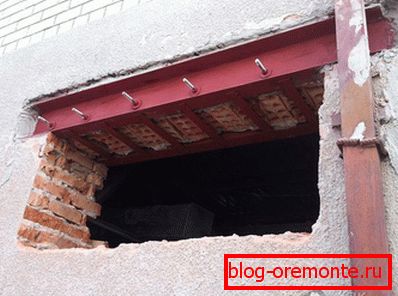

  2. Далей, трэба будзе прабіць адтуліну ў цаглянай сцяне, усталяваўшы папярэдне пад потолочное перакрыцце металічныя калоны-падпоркі. Калоны павінны убівалі пад столь з адчувальным нацягам, ствараным загадзя падрыхтаванымі драўлянымі распоркамі.
  3. Пасля прыняцця ўсіх неабходных папераджальных мер можна прыступаць да фарміравання контураў будучага аконнага праёму, пачынаючы з прабіўкі ўчастка пад перамычку. Выконваць гэтую аперацыю варта з вялікай асцярожнасцю, уважліва адсочваючы стан бліжэйшых участкаў сцянной мура.

Пасля ўтварэння паражніны неабходнага памеру ў яе заводзіцца перамычка абранага вамі тыпу, якая фіксуецца затым у праёме з дапамогай бетоннага раствора. Адразу ж пасля высыхання раствора з участку пад перакрыццем выдаляецца тынкоўка (аддзелачныя пакрыццё), а затым вырабляецца разборка мура з мэтай фарміравання адтуліны пад будучыню акно. Разборка павінна рабіцца зверху ўніз; пры гэтым ніжняя яе мяжа павінна размяшчацца на 10? 15 см ніжэй патрабаванага па памеры акна ўзроўню.

На заключным этапе работ акно проста ўстаўляецца ў праём.

відэа

Глядзіце, як вырабляецца абліцовачная мур аконнага праёму:
