Мантаж труб ацяплення сваімі рукамі

Самастойны мантаж труб хатняга ацяплення даволі няпростая справа, але цалкам выканальна. У аснове працы ляжыць зварка асобных участкаў трубы ў цэлую сістэму ацяплення, падлучэнне радыятараў і ацяпляльнага катла. Каб выканаць зварку металічных труб, вам прыйдзецца скарыстацца паслугамі зваршчыка. Такая працэдура абяцае лішнія выдаткі, а таксама дым і курава ад зваркі ў кватэры. Ну а калі вы вырашылі выканаць мантаж труб ацяплення сваімі рукамі, выкарыстоўвайце для працы поліпрапіленавыя трубы.

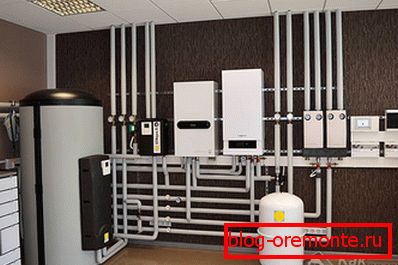

разводка трубаправода

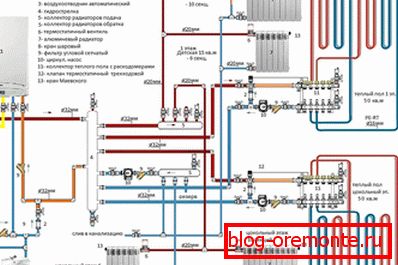

Ад правільнай разводкі трубаправода залежыць працаздольнасць вашай сістэмы ацяплення. Існуюць розныя схемы сістэм ацяплення, але вылучаюць дзве, самыя папулярныя:

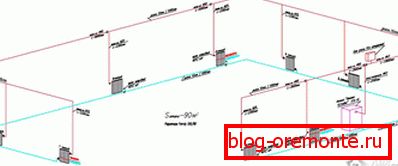

Сістэма верхняга разліву вады вельмі выгадная сваёй незалежнасцю ад прымусовай цыркуляцыі вады. Нагрэтая ў катле вада будзе падымацца па трубе ў верхнюю кропку і па трубаправодзе апускацца праз радыятары у ніжнюю (зваротную) трубу. З адваротнага трубы вада зноў сцякае ў кацёл для падагрэву. Для працы гэтай сістэмы трубаправод мантуюць па ўзроўні. Трэба, каб ад выхаду катла ў бок яго ўваходу, па ўсім трубаправодзе быў невялікі ўхіл для адвольнай цыркуляцыі вады.

Выгадная такая сістэма тым, што не патрабуе ўстаноўкі помпы для цыркуляцыі вады. Вы эканоміце на электрычнасці, а пры яго адключэнні ацяпляльная сістэма працягвае працаваць. Недахоп сістэмы заключаецца толькі ў яе неэстэтычна. Верхняя труба ўжываецца большага дыяметра, чым у сістэме з ніжнім разлівам. Такі трубаправод складаней схаваць у сцяне. Акрамя таго, зэканоміўшы на электрычнасці і набыцці помпы, вы пераплаціць за павялічанае спажыванне энерганосьбіта, які ўжываецца для працы катла.

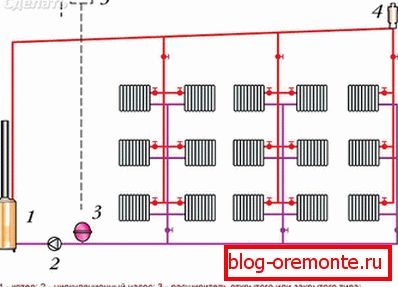

Сістэма ніжняга разліву вады дазваляе ўжываць пластыкавыя трубы малога дыяметра. Цыркуляцыю вады ў трубаправодзе будзе забяспечваць помпа. Такі выгляд сістэмы мае большае ККД, чым разгледжаны вышэй.

Да вартасцяў мантажу трубаправода ставіцца кладка тонкай пластыкавай трубы пад падлогай будынка і падлучэнне да яе сістэмы цёплай падлогі. Да радыятару з-пад падлогі будуць выходзіць два маленькіх адрэзка трубы для падлучэння. Мінус дадзенай сістэмы складаецца ў яе залежнасці ад помпы. Адключылі электраэнергію або зламаўся помпа - сістэмай ацяплення вы карыстацца не зможаце.

мантаж трубаправода

Усе працы пачынайце са складання плана ацяпляльнай сістэмы. Калі вы вырашылі выканаць мантаж ацяплення з поліпрапіленавых труб, патрэніруйцеся выконваць пайку злучэнняў на непатрэбных кавалках трубы. Гэта ўратуе вас ад лішняга шлюбу ў працы. Зыходзячы з складзенага плана, набудзьце неабходную колькасць поліпрапіленавых труб, фітынгі, краны, паяльнік.

  • У сценах і перакрыццях будынка, дзе будзе праходзіць трубаправод, прабіце перфаратарам адтуліны.
  • Нажніцамі для рэзкі труб нарэжце неабходных памераў кавалкі, на краях зніміце маленькую фаску, для лепшага ўваходу трубы ў фітынг. На армаванай трубе зачышчаюць край ад фальгі на адлегласці глыбіні фітынга. Арміраваная труба, пакрытая зверху пластыкам, у зачыстцы не мае патрэбы.
  • Разагрэйце паяльнік і падрыхтуйцеся да пайцы. Разлічыце так, каб большую частку паяння канструкцыі выканаць на стале. У сцены павінны застацца апошнія кропкі пайкі для злучэння ўсёй канструкцыі. Такі спосаб мантажу палегчыць вам працу, і вы не будзеце ў нязручнай паставе з паяльнікам на падлозе літаваць кожны стык трубы.

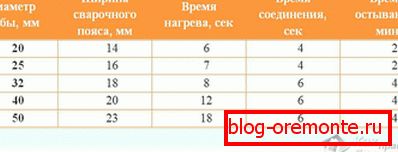

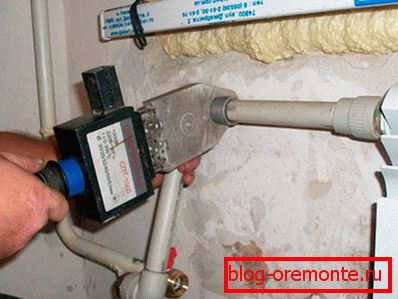

  • Ўстаўце край трубы ў асадку паяльніка з аднаго боку, і адначасова фітынг - з другога боку. Прагрэйце пры тэмпературы 260°C. Здыміце нарыхтоўкі з паяльніка і злучыце, уставіўшы трубу ў фітынг. Адчуўшы ўпор сценкі фітынга, не рабіце больш ціску на трубу. Інакш здушаны край можа паменшыць дыяметр прапускнога адтуліны. Праз пару секунд нарыхтоўкі злітаваных. Для паяння труб рознага дыяметра неабходна свой час, якое можна знайсці ў гэтай табліцы:

  • Выканаўшы пайку ўсіх магчымых участкаў на стале, абкладзеце нарыхтоўкі на сваё сталае месца і замацуеце трубы ў адмысловых трымальніках. Далей вам прыйдзецца злітаваць на вазе ўсе нарыхтоўкі ў адзіны трубаправод.
  • На наступным этапе прыступайце да падлучэння да вашай сістэме радыятараў. На кожны ўваход і выхад радыятара пажадана ўсталяваць шаравой кран. Пры выхадзе аднаго радыятара з ладу, кранамі можна будзе адключыць яго, а ўся сістэма ацяплення будзе працягваць сваю працу. Пры ўсталёўцы кранаў усе рэзьбавыя злучэння ушчыльняйце ФУМ стужкай. У кран ўкрутую фітынг з пераходам з разьбы на пластык і прылітаваць да агульнай сістэмы трубаправода. Але такі выгляд злучэння будзе неразъемным. Для замены радыятара вам давядзецца перарэзаць трубу, а потым зноў выконваць пайку. Каб пазбегнуць такой праблемы, усталюйце паміж фітынгам і кранам раздымных злучэнняў - амерыканку.
  • Цалкам гатовую сістэму ацяплення Продзі кампрэсарам, накіраваўшы паток паветра ў верхнюю трубу - падачу. Паветра бесперашкодна павінен прайсці па ўсім трубаправодзе і радыятарам і выйсці ў ніжнюю трубу - обратку. Калі паветра не праходзіць, значыць, падчас паяння вы зрабілі шлюб і залітаваныя прахадны адтуліну трубы. Тут ужо нічога не зробіш, прыйдзецца месцамі рэзаць трубаправод і шукаць бракаваную пайку.
  • Пасля паспяховага выпрабаванні падключыце трубы да помпы і ацяпляльнага катла. Майце на ўвазе, што кацёл павінен размяшчацца ў самой ніжняй кропцы ад усёй трубаправоднай сістэмы і асобным пакоі. Падключэнне робіце ўсё тымі ж фітынгамі з пераходам разьбы на пластык.
  • Запампуйце ў сістэму ваду, Стравіце з радыятараў паветра і праверце ўсе злучэння.

Пасля гэтага ваша сістэма ацяплення гатовая да працы, можаце ўключаць помпа і распальваць кацёл. А поліпрапіленавыя трубы дадуць вам гарантыю якаснай працы сістэмы, мінімум на 50 гадоў.

відэа

У гэтым відэа спецыяліст падзеліцца сваімі ведамі і раскажа, як выканаць мантаж сістэмы ацяплення дома сваімі рукамі:
