Мантаж поліпрапіленавых труб сваімі рукамі

Найбольшы попыт пры мантажы вадаправода або сістэмы ацяплення набываюць трубы, вырабленыя з поліпрапілена. Матэрыял, які ўжываецца ў вырабе труб, падаўжае іх тэрмін службы да 50 гадоў. Поліпрапіленавая труба не іржавее, таму не патрабуе афарбоўкі, не патрабуецца і зварка пры ўсталёўцы трубаправода. У дадзеным артыкуле мы пагаворым пра мантаж поліпрапіленавых труб сваімі рукамі, дамо пакрокавую інструкцыю, а таксама прадэманструем фота і відэа матэрыялы.

перавагі мантажу

Для выканання мантажу трубаправода не патрабуецца выкананне зварачных работ. Усё злучэнні выконваюцца пры дапамозе паяння. Труба стыкуецца ў фітынгаў, а затым знітоўваецца спецыяльнай муфтай. Перавага такой паяння складаецца ў тым, што ўжо праз гадзіну пасля паяння ўсёй сістэмы, трубаправод гатовы да выкарыстання.

падрыхтоўка інструмента

Акрамя наяўнасці ўсіх неабходных дэталяў і матэрыялаў, для выканання мантажу трубаправода неабходна падрыхтаваць увесь інструмент.

  1. Самым галоўным інструментам для працы з'яўляецца паяльнік, з дапамогай якога будзе выконвацца пайка муфт. Купляючы гэты інструмент, не варта эканоміць. Гэта можа адбіцца на якасці пайкі і хуткасці выканання работ, ды і сам паяльнік можа вельмі хутка перастаць працаваць. Якасны паяльнік пры доўгай працы не нанясе шкоду тефлонового пласту пакрыцця асадак.
  2. Для паяння вам спатрэбяцца асадкі пад трубы. У асноўным, яны ідуць у камплекце з паяльнікам.
  3. Асноўная частка працы будзе выконвацца стацыянарна, таму пад паяльнік неабходная падстаўка.
  4. Каб адрэзаць патрэбны ўчастак трубы, спатрэбяцца спецыяльныя кусачкі, можна ўжыць трубарэз.

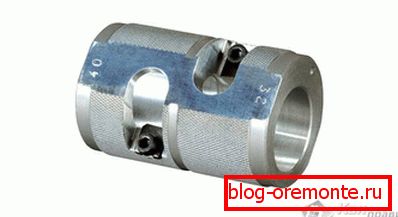

  5. Зняцце з трубы пласта алюмінія выконваецца з дапамогай Шейвера.
  6. Каб впаиваемая труба свабодна ўваходзіла ў фітынг, спатрэбіцца зняць фаску краю трубы, выкарыстоўваючы фаскосниматель.

Папярэдне наведайце будаўнічы краму і купіце ўсе неабходныя прылады.

На чым можна зэканоміць

Вырабіць пайку поліпрапіленавай трубы падручнымі сродкамі не атрымаецца. Але ўсё ж, на некаторых інструментах можна зэканоміць. Калі мае быць выкананне невялікага аб'ёму работ, са спісу пакупак можна выкрэсліць кусачкі або трубарэз. Адразанне трубы можна выканаць балгаркай. Шейвер выкарыстоўваецца толькі ў тым выпадку, калі ёсць алюмініевы пласт. Калі гэты пласт адсутнічае, то і інструмент можна не купляць.

план работы

Вырашыўшыся на самастойны мантаж трубаправода, неабходна скласці план выконваемых работ. Патрабуецца ўсё разлічыць так, каб пайка муфт у большасці выпадкаў адбывалася не на вазе, а стацыянарна. У канцы працы застанецца толькі злучыць ўсю сістэму і вырабіць пайку апошніх кропак злучэння.

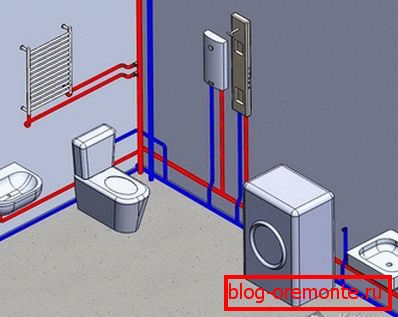

Перад пачаткам працы павінна быць старанна прапрацаваная схема трубаправода. Гэта моцна аблегчыць умовы працы, і вам не прыйдзецца купляць лішнія матэрыялы. Пісьменна выкананы разлік дазволіць выканаць усе нязручныя месцы паяння на стале.

Асаблівасці пайкі трубаправода

Для выканання трывалай паяння выконваецца прагрэў вонкавага краю трубы і ўнутранай боку муфты. Выграваецца толькі той участак трубы, які цалкам ўвойдзе ў муфту. Пасля злучэння прагрэцца участкаў, адбываецца знітоўванне поліпрапілена.

У пачатку паяння неабходна падрыхтаваць сам матэрыял. Вымяраюць і адразаецца неабходная даўжыня трубы. На краі адрэзанай трубы, з вонкавага боку, здымаецца фаска глыбінёй 3 мм, і пад нахілам не менш за 15 градусаў. Краю спайваюць матэрыялаў ачышчаюцца ад забруджвання і абястлушчваюць адмысловым растворам. І толькі зараз можна выканаць пайку вырабы.

пайка трубы

  • Перад пачаткам паяння паяльнік устанаўліваецца з дапамогай падстаўкі на стале і падключаецца да электрасеткі. Пайка адбываецца пры тэмпературы 260 ° C. Таму, калі паяльнік мае рэгулятар тэмпературы, яго трэба выставіць на гэта значэнне. Да ведама: пры іншых тэмпературах, пайка вырабаў не выконваецца. Такім чынам, не варта пераплачваць за куплю паяльніка з рэгулятарам тэмпературы.
  • Калі паяльнік цалкам прагрэлася, можна пачынаць працэс зварвання дэталяў. Фітынг павінен прагравацца адначасова з трубой, таму з аднаго боку спецыяльнага загваздкі апранаецца фітынг; труба, устаўленая ў гільзу, апранаецца на другі бок награвальніка. Пасля поўнага прагрэву дэталі хутка здымаюцца з паяльніка і злучаюцца.
  • Пры пайцы неабходна выконваць час прагрэву дэталяў, інакш дэталь хутка дэфармуецца і стане непрыдатнай для злучэння. Недастаткова нагрэтую дэталь не атрымаецца надзейна злітаваць, у выніку чаго ўтвараецца цечу ў месцы злучэння.

Для вызначэння часу нагрэву распрацавана табліца, якой карыстаюцца спецыялісты, выконваючы мантаж поліпрапіленавых труб.

Дыяметр трубы, мм

Шырыня зварачнага паясы, мм

Час нагрэву, сек

Час злучэння, сек

Час астывання, мін

20

14

6

4

2

25

16

7

4

2

32

18

8

6

4

40

20

12

6

4

50

23

18

6

4

63

26

24

8

6

75

28

30

10

8

90

30

40

11

8

110

33

50

12

8

  • Труба ўстаўляецца ў гільзу з невялікім высілкам, таксама як і фітынг, напрананы на стрыжань награвальніка. Гэта адбываецца з-за канструкцыі конусной асадкі, якая выканана пад вуглом 5 градусаў. Толькі сярэдзіна фітынга супадае з дыяметрам трубы.

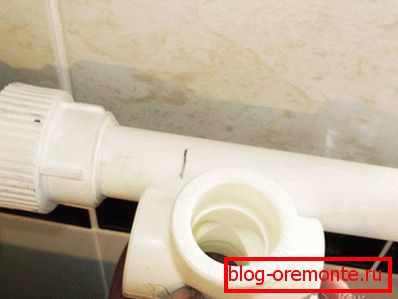

  • Перад разаграваннем трубы трэба замерыць глыбіню краю гільзы. Вымеренное адлегласць трэба пазначыць на краі ўстаўляеце трубы. Гэта неабходна для таго, каб не ажыццяўляць залішняга ціску на трубу. Інакш, мяккі край трубы можа змятыя ў выглядзе патаўшчэнні, што прывядзе да памяншэння перасеку трубы. З вопытам такой ўпор будзе адчувацца аўтаматычна.
  • Пасля нагрэву злучэнне трубы з муфтай выконваецца хутка. Труба ўстаўляецца ў муфту строга прама, без проворачивания. Для папраўкі злучэння будзе ўсяго толькі пару секунд. Пасля астуджэння яны змацаваць, і прыкладзенае высілак для папраўкі злучэння можа сапсаваць якасць паяння.

мантаж сістэмы

Мантаж трубаправоднай сістэмы па хаце пачынаецца пасля папярэдняй паяння ўсіх яго частак. Для зручнасці ўстаноўкі пажадана выканаць як мага больш пайкі паваротаў і фітынгаў ў стацыянарным становішчы. Для паяння на вазе павінны застацца пераходы ў сценах і кропкі падлучэння сантэхнічных прыбораў. На сцяне пазначаюцца месцы мацавання трубаправода і па разметцы свідруюцца адтуліны. Ужываючы дзюбеля, да сцяны мацуюць хамуты, і ў іх устаўляюць трубы.

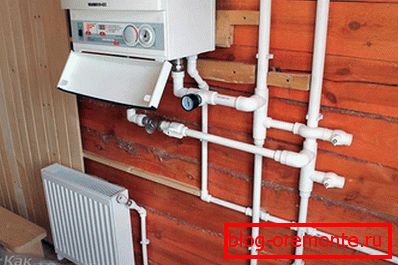

Выконваючы мантаж ацяплення ў доме, майце на ўвазе, што поліпрапіленавую трубу нельга мацаваць да катла ацяплення. Падлучэнне катла выконваецца пераходным фітынгам, злучаным з металічнай трубой. Даўжыня пераходнай трубы павінна быць не менш за 50 см і яна павінна злучацца непасрэдна з ацяпляльным прыборам.

У адрозненне ад разьбовых злучэнняў, выкананая пайка не падлягае абслугоўванню. Таму трубаправод можа быць схаваны ў сцяну, каб не парушаць прыгажосць інтэр'еру дома. Праўда, такі мантаж трэба выконваць пасля стараннага выпрабаванні трубаправода вадой пад ціскам.

У гэтым артыкуле мы разгледзелі асноўныя пытанні, звязаныя з выкананнем бачыце, у гэтым няма нічога складанага і страшнага. Выканайце мантаж поліпрапіленавых труб спачатку для сябе, а затым, набыўшы навык, можна разгледзець гэтую працу як крыніца дадатковага заробку.

відэа

У гэтым відэаматэрыяле паказана тэхналогія паяння поліпрапіленавых труб:

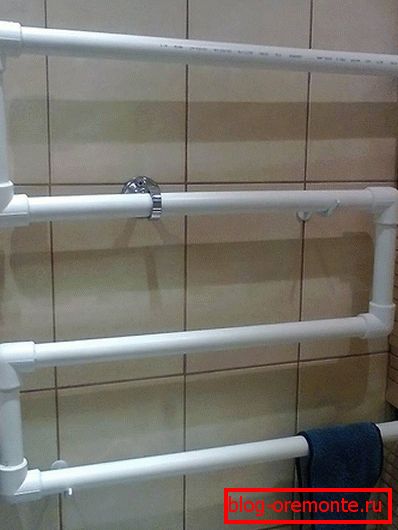

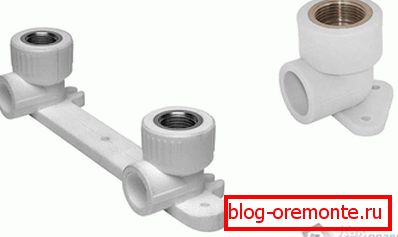

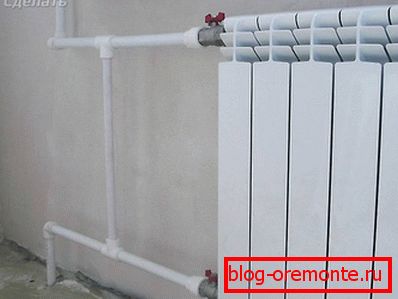

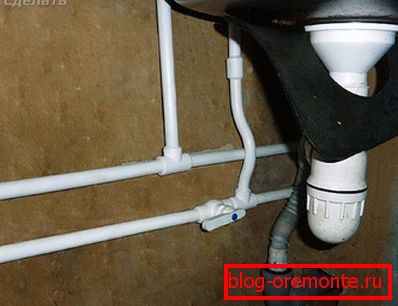

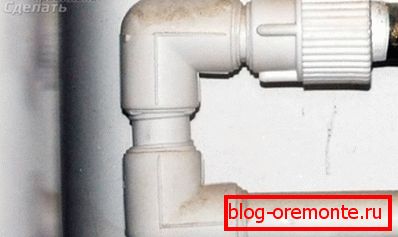

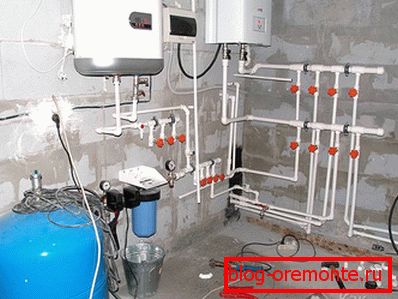

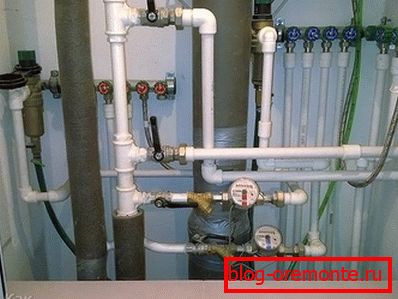

фота
