Мантаж однотрубной сістэмы ацяплення поліпрапіленавыя трубы

Пабудаваўшы дом, многія людзі пачынаюць задумвацца, як зрабіць у ім ацяпленне. Адразу каштаваць адзначыць, што такі падыход у корані няправільны, бо пра гэта трэба было паклапаціцца яшчэ на стадыі планавання. Гэта абумоўлена тым, што калі захочацца выканаць мантаж однотрубной сістэмы ацяплення поліпрапіленавыя трубы, то гэта будзе ўжо не так проста, і, магчыма, прыйдзецца разбураць тое, што ўжо было зроблена. Тычыцца гэта не толькі праробліванні адтулін у сценах, але і штробления полу, так як цалкам зразумела жаданне зрабіць жыллё не толькі цёплым, але і прыгожым, абклаўшы трубы такім чынам, каб яны не псавалі дызайн ацяплянага памяшкання.

Прылада і асаблівасці однотрубной сістэмы

Асаблівасць однотрубной сістэмы ацяплення ў тым, што ад катла ідзе труба, другі канец якой ізноў прыходзіць да катла. Без разрыву магістралі да яе падключаюцца радыятары ацяплення.

Такія сістэмы ацяплення могуць быць:

  • гарызантальнымі (праточныя);
  • з верхняй разводкай (вертыкальныя).

Абедзве сістэмы могуць быць як зачыненымі, так і адкрытымі.

Класічнай (часцей за ўсё выкарыстоўваецца) з'яўляецца гарызантальная разводка труб. Для доукомплектации любы батарэі можна набыць:

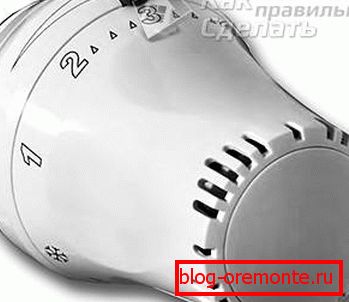

  1. Радыятарны рэгулятар;
  2. шаравыя краны;
  3. термостатический клапан і інш.

Як ужо згадвалася ў пачатку артыкула, адным з пераваг однотрубной сістэмы з'яўляецца магчымасць схаваць камунікацыі ў падлозе. Гэта немалаважны фактар, бо цяпер мала хто хавае радыятары ацяплення за фіранкамі, ды гэта і не практычна, так як парушаецца цыркуляцыя паветра каля батарэй, з прычыны чаго прыходзіцца падымаць тэмпературу на катле, а гэта прыводзіць да лішніх выдаткаў паліва.

Калі ў сабранай сістэме няма контруклона або перападаў па вышыні, то яна можа працаваць без помпы.

перавагі

  1. Мантаж однотрубной сістэмы выконваецца меншай колькасцю труб (30-40%).
  2. Нескладаная схема разводкі, мантаж якой зможа выканаць неадмысловец.
  3. У параўнанні з двухтрубной ацяпляльнай сістэмай мантаж однотрубной выконваецца хутчэй.
  4. Сістэма можа быць прымацаваная належным чынам як у аднапавярховым доме, так і доме з некалькімі паверхамі.
  5. Не ўзнікае праблем з нагоды таго, як пры мантажы труб абыйсці дзвярны праём.

недахопы

Пагаварыўшы пра перавагі, трэба згадаць і недахопы.

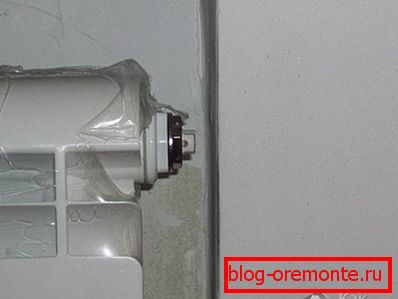

  1. На кожнай батарэі павінен быць усталяваны кран Маеўскага або аўтаматычная сістэма страўлівання з сістэмы паветра.
  2. Нераўнамернае размеркаванне цепланосбіта - да кожнай наступнай батарэі прыходзіць больш астуджаная вада, таму ККД апошняга радыятара будзе невысокім. Становішча можна палепшыць, усталяваўшы ў сістэму цыркуляцыйны помпа.

планаванне

Не кожны чалавек можа карыстацца кампутарнымі праграмамі для мадэлявання ў 3D праекцыі свайго дома, што, несумненна, было б вельмі зручна. Улічваючы гэты нюанс, разгледзім, як зрабіць план ўручную, распісаўшы всё на аркушы паперы.

Складаючы схему, трэба ўлічваць асаблівасць мантажу сістэмы з поліпрапіленавых труб - плыўныя павароты ў ёй зрабіць немагчыма.

  • Робячы чарцёж, трэба ўлічыць, што магістраль павінна быць выкладзена з невялікім ухілам - мінімум 0,5 см на 1 п. М. Трубы, інакш без помпы яна працаваць не будзе.
  • Вызначаемся з месцам ўстаноўкі катла.
  • Калі па якіх-небудзь прычынах трубы не атрымаецца схаваць у падлозе, тады давядзецца выконваць вонкавы мантаж або часткова хаваць трубы ў падлозе - у месцы найбольшага обнижения.
  • На схеме адзначаем месца ўстаноўкі батарэй, адзначаючы якой магутнасці яны павінны быць.

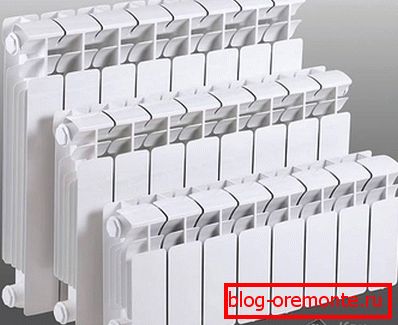

Вызначаючы колькі секцый спатрэбіцца для памяшкання, трэба ўлічваць, што кожная наступная батарэя грэе слабым, таму трэба павялічваць колькасць секцый наборных батарэй (або плошчу, калі радыятары сталёвыя).

  • Калі будуць устаноўлены краны, теплорегулятор і да т.п., то гэта таксама павінна быць адлюстравана на схеме.
  • Маючы поўную карціну, можна падлічыць, колькі спатрэбіцца труб, фітынгаў і тых элементаў, якія запланаваны для доукомплектации.

ўстаноўка

Для мантажу разгляданай у артыкуле сістэмы ацяплення спатрэбіцца не так ужо і шмат інструментаў. гэта:

  • паяльнік для мантажу пластыкавых труб;
  • нажніцы для рэзкі пластыкавых труб;
  • Шейвер (калі набыты трубы з вонкавым армаваннем).

Цельнополимерные вырабы падыходзяць толькі для водазабеспячэння. Трэба набываць армаваныя трубы, характарыстыкі якіх дазваляюць іх прымяняць для ацяплення. Лепш за ўсё, калі ў якасці армавальнага пласта выкарыстоўваецца базальтавае валакно або алюмініевая фальга - у такім выпадку ўтрая памяншаецца каэфіцыент падаўжэння трубы, у адрозненне вырабаў са шкловалакном.

Перш за ўсё выконваецца разметка на сценах пад кожную батарэю. Іх трэба ўсталёўваць пад кожным акном - гэта будзе перашкаджаць сцякання халоднага паветра на падлогу. Каб батарэя цалкам выконвала сваю ролю, яе даўжыня павінна быць не менш за 70% ад шырыні аконнага праёму. Таксама важна вытрымліваць адлегласць:

  • Ад падваконніка - 10-12 см.
  • Ад сцяны - 3-5 см.
  • Ад падлогі - 8-12 см.

Набываючы батарэі, неабходна прыняць да ўвагі гэтыя патрабаванні.

Пра тое, як даведацца, колькі секцый батарэй спатрэбіцца ўсталяваць для аднаго памяшкання, можна прачытаць у артыкуле пра біметалічных радыятарах.

Выкарыстоўваючы гарызантальную разметку, трэба адзначыць месцы, у якіх будуць устаноўлены крапежныя элементы з такім адлегласцю, каб усталяваны крепеж знаходзіўся паміж секцый усталяванай батарэі.

  • Перфаратарам у сцяне свідруюцца адтуліны, у якія усталёўваем крапеж.
  • Зараз трэба падрыхтаваць батарэі. Калі яны з завода абцягнутыя плёнкай, то яе пакуль не трэба здымаць.
  • Прытрымліваючыся плана, усталёўваем паветраадводнік, тэрмастаты і шаравыя краны.

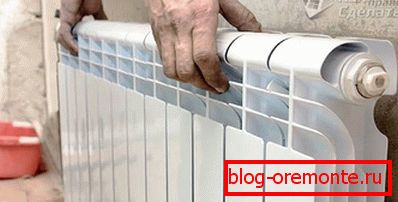

  • Вешаем батарэі на свае месцы і будаўнічым узроўнем выконваем праверку гарызантальнасці іх становішча.
  • Далей выконваецца пайка труб. Важна не забываць, што неабходна выконваць ўхіл асноўнай магістралі.
  • Байпас з помпай лепш ўсталяваць на обратку перад катлом.
  • У абавязковым парадку трэба ўсталяваць пашыральны бачок і блок з элементамі групы бяспекі.
  • Однотрубные сістэму ацяплення неабавязкова запаўняць вадой з ніжняй кропкі, так як усё роўна кожны радыятар будзе з паветрам, які трэба сутыкнуць. Калі ўстаноўлена аўтаматычная сістэма паветраадводнік, то яны самі справяцца з гэтай задачай.

Засталося запусціць кацёл і праверыць працаздольнасць сабранай сваімі рукамі однотрубной сістэмы.

відэа

Паглядзіце, як трэба рабіць однотрубных сістэму ацяплення:
