Мантаж коміна сэндвіч сваімі рукамі

Сваёй назвай коміны тыпу «сэндвіч» абавязаны асаблівасцям прылады іх трубы, якая ўяўляе сабой камбінацыю з ўнутранага і вонкавага каналаў з пракладзеным паміж імі пластом цеплаізаляцыі. Усім тым, хто хацеў бы даведацца пра тое, як злучыць сэндвіч трубы абавязкова варта азнаёміцца ​​з іх канструкцыяй.

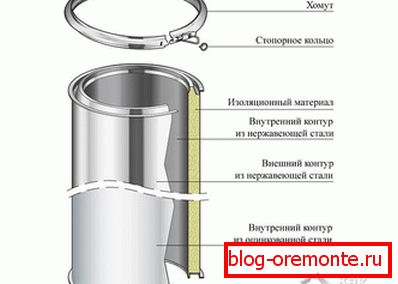

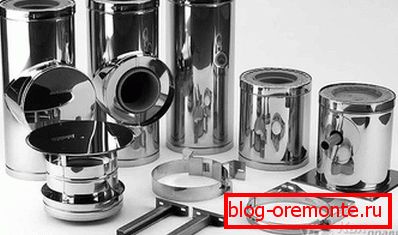

канструкцыя коміна

Асноўныя адрозненні дымоходных вырабаў ад розных вытворцаў звязаныя з тэхнічнымі характарыстыкамі трубавых каналаў і з выглядам матэрыялу, які выкарыстоўваецца ў якасці цеплаізаляцыйнай пракладкі.

У большасці вырабаў гэтага класа ўнутраная труба вырабляецца з «нержавейкі», у той час як матэрыялам для вонкавага трубнага канала служаць звычайна больш дарагія медзь або латунь. Акрамя таго, гэтыя канструкцыі адрозніваюцца дыяметрам якія ўваходзяць у іх склад труб, а таксама таўшчынёй пласта цеплаізаляцыі. Коміны ў розным выкананні могуць адрознівацца таксама і тымі тэмпературнымі рэжымамі, у якіх працякае іх нармальная эксплуатацыя.

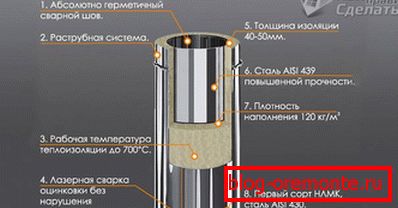

У якасці ўцяпляльніка ў сэндвіч канструкцыях выкарыстоўваецца мінеральная вата, якая па сваіх фізічных характарыстыках нагадвае добра вядомае азбеставае валакно.

Таўшчыня цеплаізаляцыйнай пракладкі з ваты можа складаць ад 30 да 60 мм, што забяспечвае неабходную ўстойлівасць канструкцыі да ўздзеяння агрэсіўных асяроддзяў і падвышаных тэмператур.

Да ліку несумнеўных вартасцяў сэндвіч-комінаў можна аднесці наступныя іх выдатныя ўласцівасці:

  • зніжэнне верагоднасці адукацыі кандэнсату да мінімуму;
  • нізкая ступень забруджвання коміна сажай;
  • павышаны ўзровень пажарабяспекі;
  • прывабны дызайн;
  • малы вага канструкцыі.

Лёгкость канструкцыі коміна тыпу «сэндвіч» дазваляе абыходзіцца без падмуркавыя падставы, што з'яўляецца яшчэ адным пацвярджэннем яе несумнеўных добрых якасцяў.

Падрыхтоўка да мантажу

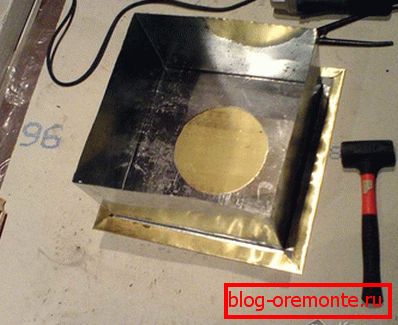

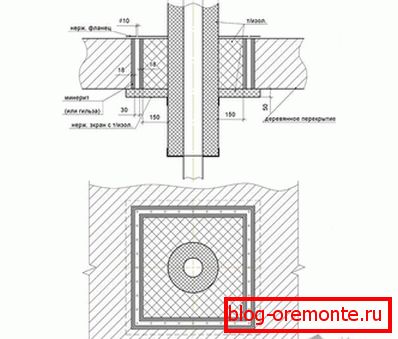

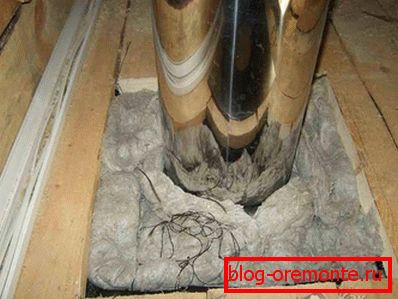

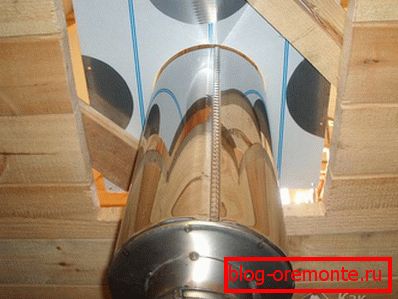

Падрыхтоўчыя мерапрыемствы ў дадзенай сітуацыі зводзяцца да абароны месцаў праходжання коміна праз межэтажные перакрыцця. Для бяспечнай пракладкі труб на такіх участках прымяняецца асобы канструктыўны элемент (так званы «прахадны патрубок»), парадак мантажу якога выглядае наступным чынам:

  1. Перад устаноўкай патрубка апошні павінен быць старанна падрыхтаваны (зачынены звонку пластом тэрмаізаляцыйны матэрыялу, які размяшчаецца ўздоўж яго сценак).
  2. Пасля гэтага ажыццяўляецца ізаляцыя ўнутранай паражніны патрубка і падрыхтоўка яго да ўсталёўкі. З гэтай мэтай спачатку вырабляецца разметка месца яго пракладкі ў столі, а затым выразаецца праём патрабаванага памеру.
  3. Адразу ж услед за гэтым у зоне кантакту патрубка з перакрыццем ўкладваецца вонкавы цеплаізаляцыйны пласт, пасля чаго мантуецца сам патрубок.
  4. З мэтай дадатковага адводу цяпла паміж патрубком і асноўны трубой неабходна прадугледзець невялікую паветраны зазор.

Стыкоўка элементаў коміна ў месцах іх праходу праз перакрыцці катэгарычна забаронена.

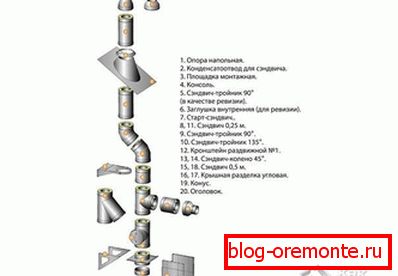

зборка коміна

асаблівасці мантажу дымохода сэндвич своими руками мы предлагаем вам рассмотреть на примере хорошо известной большинству строителей двухконтурной системы.

Мантаж элементаў канструкцыі вырабляецца знізу ўверх, г.зн. ад крыніцы цяпла па кірунку да выхаду коміна.

Пры зборцы чарговая секцыя ўнутранай трубы ўстаўляецца ва ўжо змантаваную частка, у той час як знешняя трубавая нарыхтоўка проста апранаецца на папярэднюю. Падобны парадак зборкі канструкцыі дазволіць вам забяспечыць абарону Дымоходная канала ад пранікнення ў яго старонняй вільгаці.

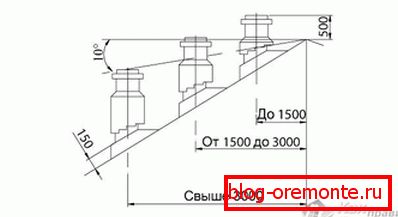

Да ўсяго сказанага варта дадаць, што пры мантажы коміна «сэндвіч» можа быць абраны адзін з варыянтаў размяшчэння выхадны часткі над плоскасцю даху.

асаблівасці мантажу

Пры мантажы комінаў разгляданага намі тыпу неабходна ўлічыць шэраг асаблівасцяў наступнага плану:

  1. Герметызацыя асноўных каналаў забяспечваецца за кошт выкарыстання спецыяльнага герметыка, разлічанага на тэмпературу 100 градусаў.

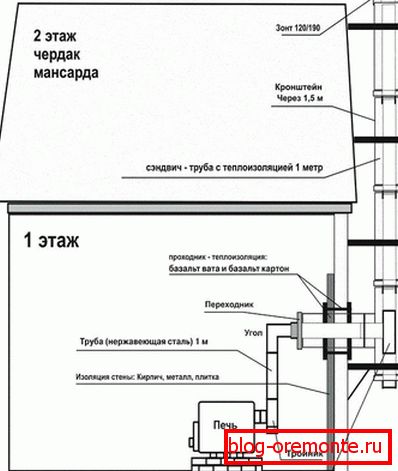

  2. Для надзейнага мацавання ўсіх элементаў канструкцыі (трубавых каленяў, трайнік і да т.п.) ужываюцца хамуты спецыяльнай формы. Для фіксацыі падставы Дымоходная канала на сцяне выкарыстоўваюцца тыпавыя кранштэйны, якія ўсталёўваюцца звычайна праз кожныя два метры.
  3. Даўжыня гарызантальных участкаў канструкцыі коміна не павiнна быць больш за 1-га метра.

З мэтай забеспячэння магчымасці рэгулярнай прачысткі труб ад назапашанай за час эксплуатацыі гару комін павінен абсталёўвацца адмысловым адтулінай з дзверцамі (так званай «рэвізіяй»).

відэа

Падрабязную інструкцыю па ўсталёўцы коміна сэндвіч і яго асаблівасцях глядзіце ў наступным відэаматэрыяле:
