Ламаная дах сваімі рукамі

Сярод разнастайнасці канструкцый даху асаблівае месца займае ламаная двухсхільны дах. Яе асаблівасць у дзяленні пахілу на некалькі плоскасцяў, якое дае магчымасць выкарыстоўваць прастору пад дахам для прылады мансарды. Наяўнасць пакоя пад дахам скароціць агульную цепластрат хаты. Ламаная дах сваімі рукамі можа быць правільна пабудаваная толькі пры наяўнасці пісьменных разлікаў і прытрымліванні ўсім нарматывам пры пабудове.

Як выбраць кут нахілу

Пры выбары кута, пад якім ўсталёўваюцца скаты даху, неабходна ўлічваць:

  • выгляд дахавага пакрыцця;
  • колькасць ападкаў і сілу ветру;
  • прызначэнне пакоя - для жылога памяшкання вышыня канька не павiнна размяшчацца ніжэй 2,5 метра.

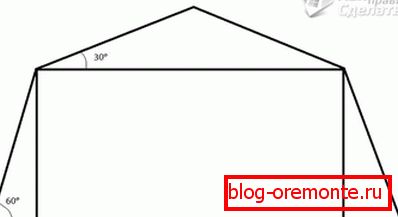

Аптымальным значэннем для верхніх пахілаў лічыцца 30-45 градусаў, для ніжніх - 60 градусаў.

складанне праекта

Любое будаўніцтва пачынаецца з чарцяжа, а такая складаная канструкцыя як ламаная дах, запатрабуе складання падрабязнай схемы з усімі памерамі і разлікамі. Пачаць працу можна з прагляду фота і схем, якія дапамогуць зразумець, як пабудаваць канструкцыю ламанай даху. Ведаючы памеры будынка, тып дахавага і ўцяпляе матэрыялу, можна па спецыяльных калькулятарам разлічыць памеры складнікаў для кроквеннай сістэмы.

Выдатак матэрыялу для дахавага пакрыцця, а таксама гідраізаляцыі вылічаецца па велічыні плошчы даху, якую падлічваюць, складаючы велічыню усіх пахілаў. Пласт уцяпляльніка для мансардным даху павінен складаць не менш за 20 см.

матэрыял

Перад тым як зрабіць ламаную дах, падбіраюць якасны матэрыял для яе ўзвядзення. Для гэтага набываюць сухі клеены брус, вільготнасць якога складае 18-22%. Перад пачаткам мантажу ён праходзіць абавязковую апрацоўку антысептыкам і сродкам якія перашкаджаюць гарэнню. Апрацоўку складамі праводзяць на адкрытым прасторы, сродкі наносяцца двума пластамі.

  • брус для мауэрлата 200? 200 мм, для падкосаў 50? 100 мм;
  • дошка 50? 150 мм;
  • неабрэзаная дошка;
  • металічныя клямары, куткі, балты, цвікі, саморезы;
  • рэйкі для лачання 25? 50 мм;
  • параізаляцыйнай мембрана, уцяпляльнік, гідраізаляцыя;
  • дахавы матэрыял.

этапы будаўніцтва

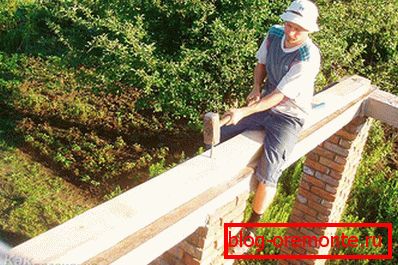

Mawérlat. Ўстаноўка кроквеннай канструкцыі мяркуецца на этапе ўзвядзення сцен. У верхнім шэрагу закладваюцца спецыяльныя шпількі для наступнага мацавання мауэрлата, які з'яўляецца асновай даху. Гэты брус ўкладваецца па ўсім перыметры сцен, у просверленные адтуліны ўстаўляюцца прыгатаваныя шпількі і закручваюцца гайкамі. Крок шпілек складае два метры, аптымальны варыянт, калі яны будуць размяшчацца паміж кроквамі. Пад мауэрлат ўкладваецца руберойд, які забяспечвае абарону ад вільгаці. Для надзейнага ўтрымання канструкцыі выкарыстаюць абвязку з дроту.

Бэлькі. Тоўсты брус з перасекам 200? 200 мм ўкладваецца непасрэдна на мауэрлат ці ў спецыяльныя кішэні, пакінутыя ў муры сцен. Краю бэлек, размешчаных на муры, прамазваюць масцікай. Брус паслужыць апорай для вертыкальных стоек. Да мауэрлата яны мацуюцца металічнымі куткамі. Патрабуецца строгае захаванне гарызантальнага ўзроўню, каб атрымалася якасная аснова для даху. Змяніць становішча бэлькі можна, падкладаючы дошкі.

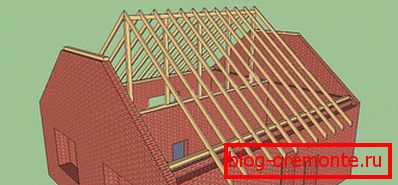

Ўстаноўка крокваў. Першымі выстаўляюцца вертыкальныя стоп на франтонах. Іх узровень кантралюецца з дапамогай адвесаў. Стойкі часова фіксуюцца распоркамі. Паміж выстаўленымі кроквамі нацягваюць шнур і ўсталёўваюць ўсе, што засталіся стойкі з крокам роўным размяшчэнню бэлек. На стойкі ўкладваюцца прагоны з дошкі, іх мацаванне ажыццяўляецца куткамі і саморезы. Зверху прагонаў мацуюцца падоўжныя зацяжкі, якія злучаюць паралельныя стойкі і завяршальныя верхнюю абвязку. Да канчатковай ўстаноўкі пакінутых крокваў, зацяжкі падпіраюцца падкосамі.

Ніжнія кроквы ўсталёўваюцца з апорай на прагон і мауэрлат. Каб палегчыць працу па падрыхтоўцы брускоў, папярэдне выконваецца шаблон. Тонкая дошка прыкладваецца да прагону і выконваецца отпиливание пад патрэбным кутом. Усе ніжнія кроквы падразаюцца па ўзоры і ўстанаўліваюцца. Ніжняя частка, якая ляжыць на мауэрлата, выпілоўваецца на месцы. Для мацавання выкарыстоўваюць пласціны або куткі, закручваючы іх самарэзамі або забіваючы цвікамі.

Перад устаноўкай верхніх вісячых крокваў, неабходна намеціць цэнтр даху. Для гэтага выкарыстоўваюць часовую стойку, замацаваную па цэнтры мауэрлата і франтоннай зацяжкі. Верхні край дошкі акрэсліць цэнтр даху. Да гэтай дошцы прыкладваюць аснову для шаблону, па якім будуць выконвацца запілы верхніх крокваў, другі край нарыхтоўкі абапіраецца на прагон.

Усе верхнія кроквы маюць аднолькавы памер, таму яны падпілоўваюць па адным шаблоне. Верхнія канцы крокваў злучаюць абрэзкамі дошкі, пласцінамі або ботамі. Ніжняя частка ўстаўляецца запіў у прагон і мацуецца куткамі. Кожную кроквавую нагу падтрымліваюць падвесны стойкай памерам 25? 150 мм, якая мацуецца да месца злучэння крокваў і да зацяжцы.

Ніжнія кроквы ўмацоўваюць пастаяннымі падкосамі. Для гэтага выкарыстоўваюць дошку 50? 150 мм, ніжні канец зразаюць пад кутом і ўсталёўваюць на бэльку, верхні мацуецца да кроквы нітам або шпількай. Усталяваўшы ўсе падкосы, прыбіраюць часавыя падпоркі.

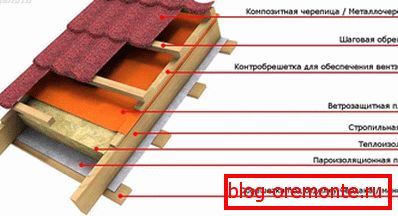

Лачанне і дахавы пірог

Пасля заканчэння мантажу кроквеннай канструкцыі неабходна пісьменна скласці ўсё пласты дахавага пірага. Першапачаткова кроквы абшываюць параізаляцыйнай мембранай, пачынаючы знізу даху. Стыкі матэрыялу праклейваюць скотчам. Затым укладваюць уцяпляльнік. Паміж пластом ўцяпляльніка дахам неабходна ўсталяваць продухі для вентыляцыі прасторы. Нізкая якасць ветрання прывядзе да з'яўлення кандэнсату і волкасці. Дахавае пакрыццё варта падбіраць з улікам яго цеплаізаляцыйных якасцяў, таму выкарыстанне металу ня пажадана. У якасці ўцяпляльніка выбірайце бяспечныя негаручых матэрыялы, якія не схільныя ўздзеянню вільгаці. Да такіх матэрыялаў можна аднесці ўспенены полістырол і пенашкло. Пасля ўцяплення выконваецца кладка гідраізаляцыі.

Лачанне выконваецца непасрэдна пад абраны выгляд дахавага пакрыцця.

Прылада ламанай даху не толькі надасць архітэктуры хаты асаблівы від, але падорыць дадатковы жылы пляц. Прагляд відэа з тлумачэннямі нюансаў будаўніцтва дапаможа правільна выканаць працу.
