Кроквенная сістэма двухсхільным даху 2

Двухсхільны дах дзякуючы простай, надзейнай і прэзентабельнай канструкцыі папулярная ўжо шмат гадоў. У залежнасці ад велічыні нахілу пахілаў, яе выкарыстоўваюць у рэгіёнах з розным колькасцю ападкаў. Кроквенная сістэма двухсхільным даху забяспечвае натуральны сход ападкаў.

Мадэлі двухсхільным даху

  1. Сіметрычная - абодва пахілу маюць аднолькавую даўжыню і мантуюцца пад адным вуглом. Такая дах ўяўляе роўнабаковы трохкутнік з тупым або вострым вуглом.

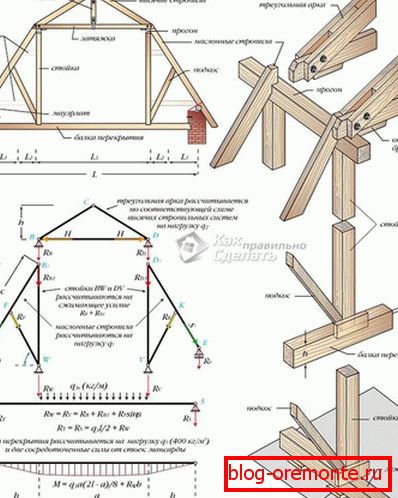

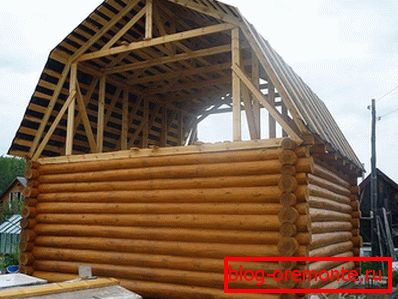

  2. Ламаная дах ствараецца для размяшчэння мансардным пакоі, яе кроквенная сістэма мае на ўвазе складаную, двухузроўневую канструкцыю.

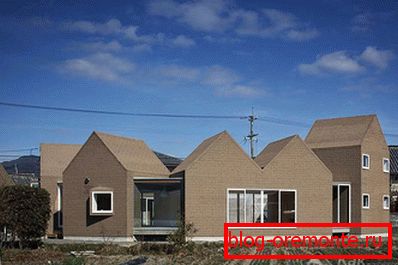

  3. Розныя куты пахілаў - гэта арыгінальная канструкцыя, якая падкрэслівае незвычайную архітэктуру дома.

Значэнне кута нахілу

Кут нахілу выбіраецца пасля аналізу некалькіх паказчыкаў: выгляду дахавага пакрыцця, колькасці ападкаў, ветравой нагрузкі. Для рэгіёнаў з багатымі ападкамі рэкамендуецца маленькі кут пахілаў, але не менш 5 градусаў. На круты паверхні не затрымліваюцца снежныя масы. Спадзістыя даху з тупым вуглом пахілаў падыдуць для ветранага клімату.

Кроквенная сістэма двухсхільным даху павінна адпавядаць прынятым нормам бяспекі і будавацца паводле стандартаў.

сістэмы крокваў

Апорныя элементы і кроквы прымаюць на сябе нагрузку ад знешніх сіл і пераразмяркоўваюць яе на сцены будынка. Ад іх надзейнасці залежыць трываласць усёй даху. Пры будынку канструкцыі выкарыстоўваюць дзве сістэмы прылады крокваў:

  • Вісячыя - кроквенныя ногі маюць дзве кропкі апоры на сценах будынка. Яны адчуваюць нагрузку на сціск і выгін. Пры адлегласці пралёта, які перавышае 8 метраў, патрабуецца ўстаноўка бабкі з падкосамі. Каб знізіць ўздзеянне крокваў на сцены будынка, іх злучаюць зацяжкай.
  • Наслонные - гэтыя брусы маюць апору на ўнутраную сцяну ці адмысловую канструкцыю.

Пры немагчымасці выкарыстаць адну з сістэм у чыстым выглядзе, звяртаюцца да гібрыднай канструкцыі, якая дазваляе чаргаваць вісячыя і наслонные кроквы.

Разлік матэрыялаў

Прылада кроквеннай сістэмы двухсхільным даху дазваляе правесці разлікі самастойна, абапіраючыся на веды геаметрыі. Для вылічэння плошчы канструкцыі трэба ўсталяваць даўжыню пахілу. Колькасць неабходнага матэрыялу залежыць ад кута нахілу. Востры кут дазваляе зэканоміць, але пры гэтым мінімізуецца паддашкавае прастору.

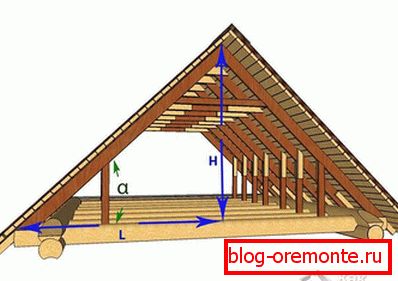

Вышыню канька, даўжыню крокваў і пляц даху разлічым з дапамогай геаметрычных формул. Для нагляднасці падыдзе схема дома. Прыклад - возьмем кут нахілу пахілу ў 45 градусаў, шырыня дома (падстава роўнабаковага трыкутніка) - 6 м, даўжыня - 10 м.

Спачатку дзелім трохкутнік папалам вышынёй, апушчанай з верхняга кута. Атрымліваецца два прастакутных трыкутніка, а адзін іх катэт - шуканая вышыня даху. Вышыня дзеліць роўнабаковы трохкутнік папалам, значыць, адзін катэт - 3 м. Другі вылічым па формуле:

3? Т.Г. 450= 3 м.

Ведаючы катэты, па тэарэме Піфагора разлічым гіпатэнузу, якая з'яўляецца кроквамі:

32 + 32 = X2 .

Даўжыня кроквы будзе раўняць квадратнага пні з 18, прыблізна 4, 25

Колькасць крокваў вылічваецца дзяленнем агульнай даўжыні на крок (0,6 м):

10: 0,6 = 16,6 - гэта значэнне трэба падвоіць.

Плошчу вылічаем, перамнажаць даўжыню пахілу і дома і, памножыўшы значэнне на 2:

4,25? 10? 2 = 85 м2.

Выкарыстоўваючы розныя формулы, можна падлічыць неабходную колькасць матэрыялаў.

Ўстаноўка кроквеннай сістэмы

Нясучай падставай для даху з'яўляецца мауэрлат - трывалы брус перасекам 150? 150 мм з апрацаваных іглічных парод дрэва. Яго мацаванне выконваецца на анкера, замураваныя ў верхнім шэрагу мура. Яны павінны ўзвышацца на 2-3 см над брусам, каб забяспечыць месца для закручвання гайкі. Пад мауэрлат насцілаецца пласт руберойда для абароны ад вільгаці. Паміж сценамі ўкладваецца папярочны брус, змацоўваюць мауэрлат і абараняе ад падоўжных нагрузак. Для падтрымання канька укладваюць спецыяльны брус ўздоўж пахілу - лежень, з перасекам роўным мауэрлата. Пры значнай шырыні будынка неабходна ўсталёўка прагонаў.

Перасек крокваў абумоўлена крокам і даўжынёй кроквенных элемента, звычайна гэта дошкі 50? 150 мм. Кроквенныя фермы прасцей збіраць на зямлі і гатовымі падаваць на дах. Для шаблону бяруцца дзве дошкі, роўныя па даўжыні крокваў, і злучаюцца цвіком. Вольныя канцы укладваюць на апоры, атрыманы кут фіксуюць ашэсткам. Месца і форму запіў адзначаюць пры дапамозе другога шаблону, вырабленага з фанеры. Брусы змацоўваюцца пад патрэбным кутом балтамі, на іх выконваюцца запілы, а пасля фермы падымаюць уверх для мантажу.

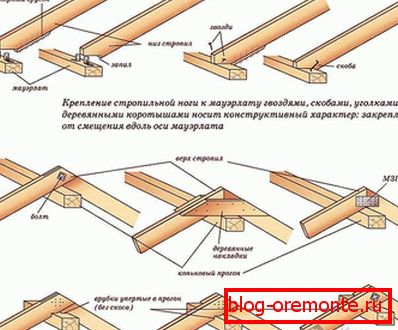

Першымі ўсталёўваюцца кроквы на франтонах. Да мауэрлата яны мацуюцца з дапамогай куткоў або клямараў. Першыя фермы выстаўляюцца строга па ўзроўні. Паміж імі працягваецца шнур, які з'яўляецца арыенцірам для ўстаноўкі астатніх элементаў.

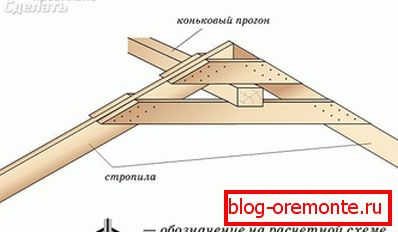

Каб надаць дастатковую калянасць ўсёй канструкцыі да кроквеннай назе мацуюцца падкосы і рыгелі. Коньковый прагон мацуецца нітамі да кожнай кроквеннай ферме. Гэты злучальны элемент павінен вырабляцца з трывалага бруса.

Пры значнай шырыні будынка неабходна ўсталёўка прагонаў, гэта гарызантальны брус памерам у 50? 150 мм, які падтрымлівае кроквы. Для яго мантажу усталёўваюць вертыкальныя стойкі, якія абапіраюцца на лежень. Гэтыя элементы стануць асновай каркас для паддашкавага памяшкання.

Каб пазбегнуць сцякання вады на сцены, неабходна прадугледзець навісь, для гэтага кроквы робяць звісаючымі на 30 см або прымацоўваюць дадатковыя дошкі «кабылкі».

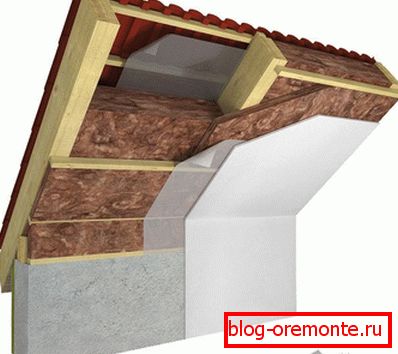

На гатовыя кроквы набіваецца лачанне, для кожнага дахавага матэрыялу падбіраецца патрэбны крок, для бітумнай чарапіцы выконваецца суцэльны насціл. Уцяпленне даху - важная частка будаўніцтва. Скараціць да мінімуму цепластраты можна, пісьменна абклаўшы ўцяпляльнік. Для гэтага бярэцца базальтавая вата, шырыня матэрыялу роўная кроку паміж кроквамі, што дазваляе хутка і надзейна выканаць уцяпленне. Забяспечыць надзейную абарону даху ад вільгаці дапаможа укладванне гідраізаляцыі.

Сіметрычная мадэль двухсхільным даху з'яўляецца самым простым ва ўзвядзенні і надзейным пры эксплуатацыі варыянтам. Нагрузка ў кроквеннай сістэме размяркоўваецца раўнамерна, што дазваляе падоўжыць час службы канструкцыі. Наглядныя відэа ўрокі дапамогуць асвоіць тонкасці працы.

відэа

У гэтым відэа тлумачыцца, як будаваць кроквавую сістэму двухсхільным даху:

У гэтым відэароліку вы можаце ўбачыць кроквавую сістэму на прыкладзе адной двухсхільным даху:
