Кацёл для лазні сваімі рукамі

Адным з важных атрыбутаў лазні з'яўляецца кацёл. Сучасныя катлы працуюць на розных крыніцах паліва, што вызначае не толькі якасць працы, але і кошт, як самога апарата, так і яго абслугоўвання. Вырабіць такое прылада або, па меншай меры, усталяваць яго можна самастойна, тым самым вы значна зэканоміце. У дадзеным артыкуле мы пагаворым аб тым, як гэта зрабіць з трубы (металу), разгледзім варыянты ўстаноўкі, а таксама дамо схемы, чарцяжы, фота і відэа інструкцыі.

віды катлоў

У залежнасці ад выгляду ўжывальнага паліва ўсе вядомыя канструкцыі катлоў (металічных печаў) для лазняў падпадзяляюцца ў цяперашні час на наступныя класы:

  • газавыя агрэгаты;
  • электрычныя;
  • якія працуюць на цвёрдым паліве;
  • piroliznыe;
  • якія працуюць на вадкім (дызельным) паліве.

Выраб газавага катла, які з'яўляецца самым эканамічным варыянтам з усіх пералічаных, ўяўляецца магчымым толькі ў тым выпадку, калі да вас на ўчастак ужо падведзены газ.

Асаблівасцю такіх апаратаў з'яўляецца тое, што падчас працы яны амаль зусім не вылучаюць паху або гару і не патрабуюць падрыхтоўкі запасаў паліва на ўвесь год.

Бясспрэчным годнасцю прылад электрычнага тыпу з'яўляецца адсутнасць якіх-небудзь шкодных адходаў і магчымасць абыходзіцца без вентыляцыйных сістэм. Такія катлы таксама здымаюць клопат аб наяўнасці доўгатэрміновых запасаў паліва; але пры такім выбары не варта забываць аб пастаянным росце кошту спажыванай імі электраэнергіі.

Катлы на цвёрдым паліве здольныя доўгі час падтрымліваць як сам працэс гарэння, так і патрабаваную тэмпературу нагрэву. Але, у адрозненне ад сваіх газавых і электрычных субратаў, яны не могуць працаваць бесперапынна і маюць патрэбу ў рэгулярнай загрузцы новых партый паліва.

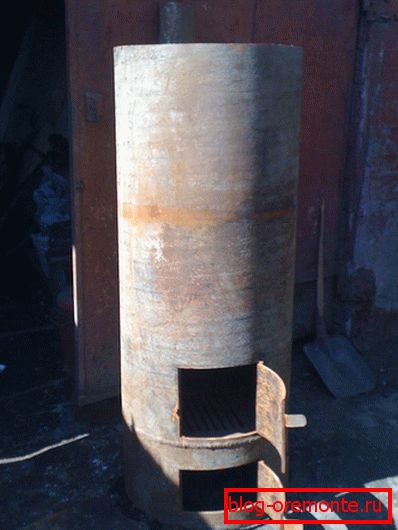

Пиролизные і Жідкотоплівные катлы выконваюцца, як правіла, па складаным тэхналагічным схемах і наўрад ці могуць быць рэалізаваны ў звычайных бытавых умовах. Для самастойнага вырабу падыходзяць толькі першыя тры з разгледжаных намі відаў ацяпляльных канструкцый. Прапануем вашай разгляду найбольш распаўсюджаны сёння варыянт твёрдотопливного прылады, які працуе на звычайных дровах.

канструкцыя

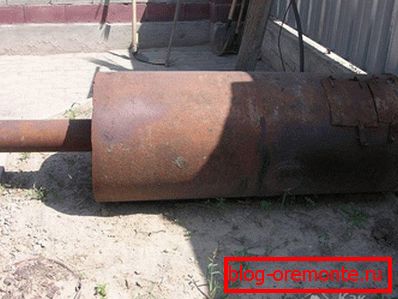

Для пачатку вам варта запас усяго неабходнага для зборкі такога катла абсталяваннем і інструментам. З інструмента вам спатрэбіцца зварачны апарат і «балгарка», а ў якасці зыходнай нарыхтоўкі вы можаце выкарыстоўваць металічную бочку аб'ёмам 200 літраў (гарызантальнае выкананне). Для ўладкавання катла вертыкальнага тыпу вам прыйдзецца падабраць адрэзак таўстасценным трубы дыяметрам каля 50 гл і даўжынёй каля паўтары метраў. Выраблены з такога матэрыялу апарат здольны абагрэць памяшканне з плошчай да 10 квадратных метраў.

Разгледзім гэты варыянт больш падрабязна.

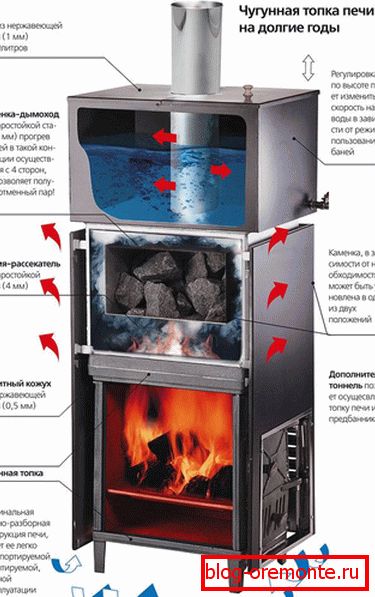

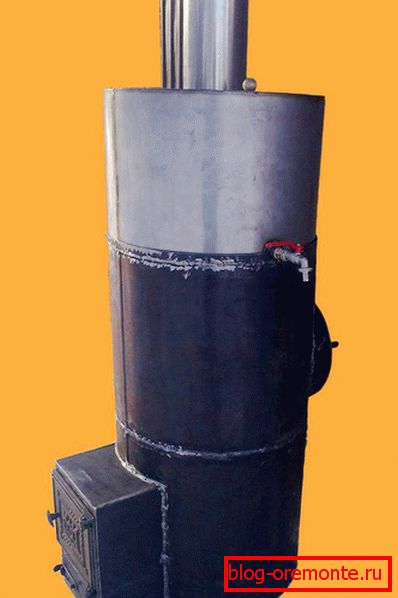

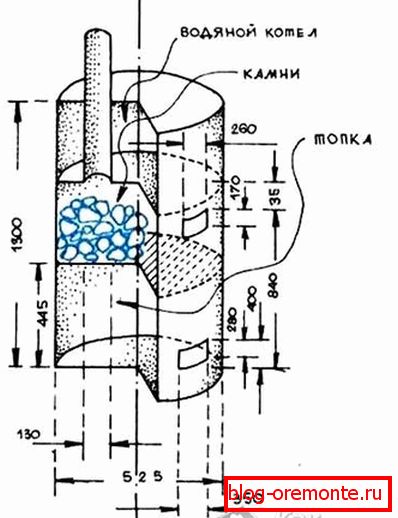

Уся труба разбіваецца на тры часткі, кожная з якіх уяўляе сабой пэўны функцыянальны вузел печы, які выкарыстоўваецца па сваім прызначэнні. Самая ніжняя і размешчаная над ёй частка прасторы трубы выкарыстоўваюцца пад топку і камень. Яны забяспечваюць патрабаваны рэжым працы катла і ствараюць умовы для яго нармальнага функцыянавання. У якасці нагреваемой ёмістасці з вадой (бака) выкарыстоўваецца тая частка трубавай нарыхтоўкі, якая размяшчаецца ў самым версе (над каменкай і апальшчыка).

Самыя ніжнія аддзялення трубы (паддувала, топка і каменка) абсталёўваюцца перагародкамі, на якія наважваюцца спецыяльныя рашоткі - каласнікі, свабодна прадаюцца ў спецыялізаваных крамах пячнога ліцця. Аддзяленне каменкі запаўняецца невялікімі камянямі авальнай формы, структура якіх дазваляе доўга «трымаць» цяпло.

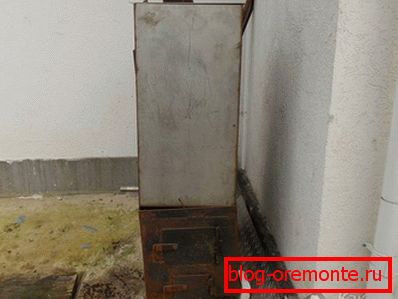

У вертыкальнай печы аддзяленне, якое служыць ёмістасцю для гарачай вады ўладкоўваецца непасрэдна над каменкай. Для гэтага проста над ёй мантуецца яшчэ адна перагародка, якая з'яўляецца дном гэтага аддзялення.

У гэтай перагародцы павінна быць прадугледжана спецыяльнае адтуліну пад трубу коміна, змешчаным бліжэй да задняй сценкі катла. Зверху гэта аддзяленне мае перагародку з адтулінай пад комін, якая закрывае толькі частка бака. Астатняя незачыненай частка перагародкі служыць адтулінай для залівання вады і забяспечваецца адмысловым вечкам.

ўстаноўка

Ўстаноўку катла варта пачынаць з падрыхтоўкі падмурка; пры гэтым магутнасць апошняга будзе залежаць ад таго, ці плануеце вы абкладваць яго цэглай ці не. Такая абкладка спатрэбіцца вам толькі ў тым выпадку, калі вы прывыклі парыцца ў некалькі «заходаў» і жадаеце, каб цяпло трымалася ў апарні па магчымасці даўжэй.

Падмурак пад кацёл вырабляецца з вогнетрывалай цэглы, які ўкладваецца на загадзя падрыхтаваную пляцоўку ў два рады і заліваецца затым гатовай бетоннай сумессю. Памеры пляцоўкі пад падмурак і яго выдаленне ад сцен апарні таксама залежаць ад таго, ці збіраецеся вы рабіць цагляную абкладку.

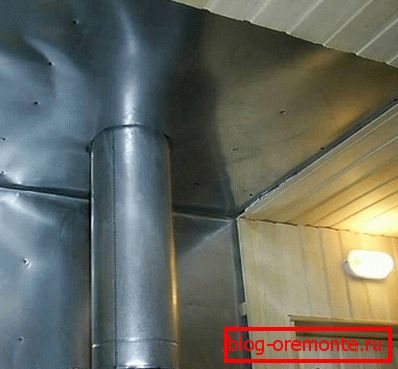

Для бяспечнай эксплуатацыі устаноўленага ў апарні металічнага катла сцяны ў раёне яго размяшчэння павінны закрывацца пластом вогнетрывалай матэрыялу ( «Ізовер», напрыклад). Месца пракладкі трубы коміна праз драўляныя элементы канструкцыі лазні павінны быць абаронены пры дапамозе адмысловага вогнетрывалай матэрыялу (азбесту).

відэа

У наступным відэаматэрыяле вы ўбачыце прыклад печы для лазні з водонагревательный катлом:

фота
