Каналізацыя ў кватэры сваімі рукамі

Усе бытавыя сцёкі шматлікіх сантэхнічных прыбораў кватэры адводзяцца па каналізацыйных трубах. Іх мантаж бяруць на сябе забудоўшчыкі, але рамонтам і заменай інжынерных камунікацый прыходзіцца займацца уладальнікам жылля. Часам у новабудоўлі патрабуецца пракладка каналізацыі з нуля. Працу па мантажы можна даверыць сантэхнікам, але калі ёсць вольны час і жаданне зэканоміць, то каналізацыя ў кватэры сваімі рукамі мантуецца і самастойна. Галоўнае, ведаць, як ажыццяўляць разводку труб і падключыць сантэхніку.

Першы этап - планаванне

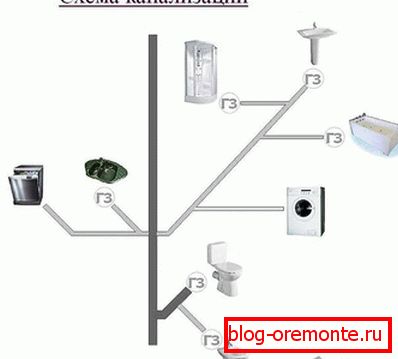

Перш чым выконваць разводку труб і ўстаноўку сантэхнікі, неабходна выканаць планіроўку каналізацыйнай сістэмы. Схема ўключае наступныя элементы:

  • месца размяшчэння сантэхнічных прыбораў: ўнітаз, ракавіна, душавая кабіна, ванна, посудамыйная машына, бідэ;
  • даўжыня і дыяметр труб;
  • адлегласць ад сцен да сантэхнікі і труб;
  • размяшчэнне стояка;
  • дыяметр сіфонаў для падлучэння ракавіны і ванны;
  • колькасць злучальных элементаў (фітынгаў);
  • кут нахілу сістэмы;
  • размяшчэнне рэвізійных кропак.

Калі не вызначаецца падлучэнне новых кропак, то можна не змяняць існуючую разводку каналізацыі. Гэта спросціць падлік неабходнага матэрыялу. Даўжыню ўсіх труб вымераюць на месцы, калі яны праходзяць скрозь сцяну, то спатрэбіцца памер кожнага ўчастка.

Дыяметр каналізацыйных труб падбіраецца не адвольна, існуюць рэкамендацыі па іх памеру:

  • для стояка сячэнне - 110 мм;
  • для ўнітаза - 110 мм;
  • для ванны, мыйкі і іншых прыбораў - 50 мм.

Для падлучэння некаторых прыбораў часам выкарыстоўваюць трубу 32 мм.

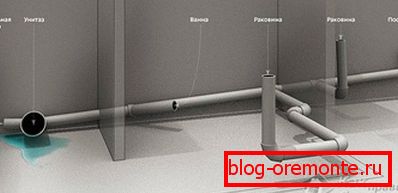

Ўхіл таксама не прыйдзецца выбіраць самастойна, трубы з дыяметрам да 50 мм размяшчаюцца пад вуглом 3 ?, а 110 мм - 2 ?. Гэта значыць, што на ўчастку ў 1 метр змяняецца нахіл на 3 і 2 см, адпаведна. Правільнае размяшчэнне магістралі забяспечвае рух вады ў Самацечнай сістэме.

выбар матэрыялу

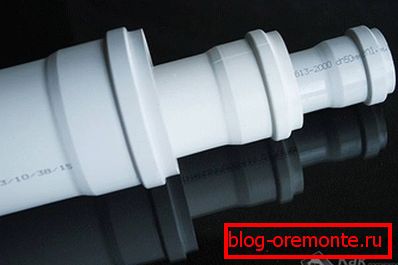

Каналізацыя ў кватэры мантуецца з пластыка, з чыгуннымі трубамі працаваць складаней. Выкарыстоўваюцца палімерныя трубы трох відаў: поливинилхлоридные, пропиленовые і поліэтыленавыя. Гэтыя вырабы падобныя па вонкавым выглядзе і ўласцівасцям:

  • гладкая паверхня, на якой не назапашваюцца адклады;
  • трываласць, ўстойлівасць да карозіі;
  • лёгкі вага;
  • даўгавечнасць;
  • мантаж не патрабуе зваркі.

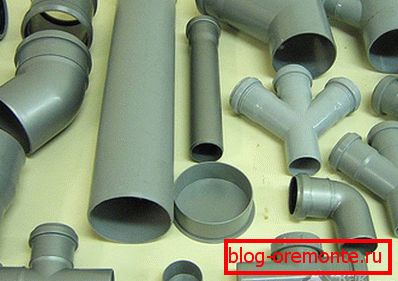

Для злучэння труб неабходныя спецыяльныя элементы: адводы, траякі, пераходы з металу, абшэўкі. Лепш набываць ўвесь неабходны матэрыял ад аднаго вытворцы, гэта гарантуе дакладнасць супадзення ўсіх дыяметраў. Герметызацыя стыкаў запатрабуе сіліконавай змазкі, яе таксама купляюць загадзя. Такім чынам, для працы нам будуць патрэбныя:

  • пластыкавыя трубы дыяметрам 50 і 110 мм;
  • фітынгі;
  • ўшчыльняльныя абшэўкі;
  • хамуты з пластыка, абраныя па перасеку труб;
  • рэвізійны люк, які усталёўваецца на агульны стояк;
  • сіліконавы герметык.

інструменты:

  • перфаратар;
  • балгарка;
  • малаток;
  • ножовка;
  • зубы;
  • разводныя ключы рознага памеру.

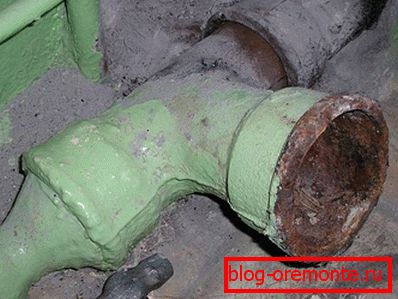

Дэмантаж старой сістэмы

Замену каналізацыі пачынаюць са стаяка. Гэта самы складаны ўчастак, па ім праходзяць сцёкі з суседніх кватэр, таму на час замены трубы, суседзяў трэба папрасіць некаторы час не карыстацца каналізацыяй. Дэмантаж адбываецца наступным чынам:

  1. Адкрываецца доступ да месца стыкоўкі стояка з суседнім участкам. Для гэтага можа спатрэбіцца разбіванне часткі перакрыцця.
  2. Частка чыгуннай трубы выразаецца балгаркай. Калі прарэзаць цалкам няма магчымасці, то яе можна разбіць малатком. Работы павінны праводзіцца акуратна, так як адкалоліся кавалак трубы можа застацца ўнутры і заблакаваць ўсю трубу.

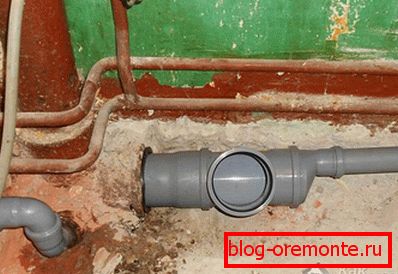

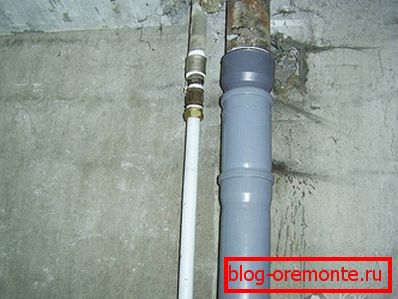

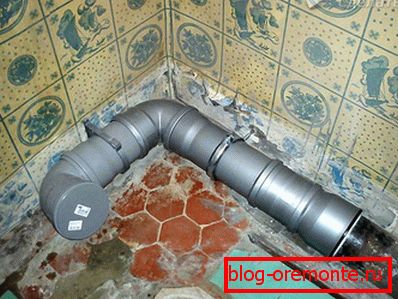

  3. У ніжняй частцы стояка каля падлогі усталёўваецца трайнік. Прамая пластыкавая труба, якая была абранай стояка, злучаецца уверсе з астаткам чыгуннай трубы пры дапамозе пераходнай абшэўкі. Мацаванне з траяком ажыццяўляецца раструбам. Герметычнасць стыку забяспечвае гумовае кольца і сіліконавы герметык.
  4. Труба мацуецца да сцяны хамутамі. У раёне раструб труба мацуецца жорстка, у іншых месцах фіксацыя плаваючая.

Скончыўшы ўстаноўку стояка, прыступаюць да разводцы.

Мантаж каналізацыйнай сістэмы

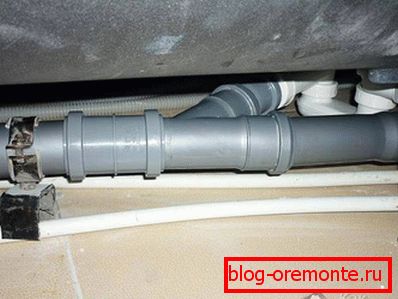

Усе сантэхнічныя прыборы адлучаюцца ад труб, якія неабходна дэмантаваць. Пасля выдалення старой сістэмы пазначаецца размяшчэнне новай магістралі. Пры ўсталёўцы трубаправода пераважней прамыя ўчасткі, выгібаў і паваротаў, якія правакуюць засоры, павінна быць мінімальная колькасць. Правільны мантаж каналізацыі з невялікай колькасцю злучэнняў і вытрыманым вуглом нахілу забяспечвае самаачышчэнне сістэмы. З кожным змываючы паток выносіць рэшту ад папярэдняга патоку.

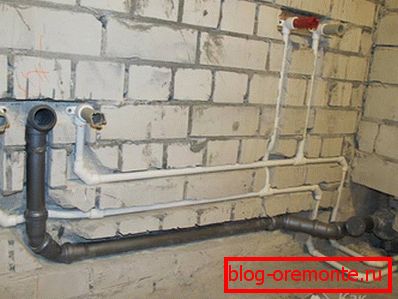

Арганізаваць разметку ўхілу труб можна з дапамогай лініі на сцяне або шнура, замацаванага ў вышэйшай і ніжэйшай рысе каналізацыйнай сістэмы. Па гэтай разметцы вызначаюцца месцы ўстаноўкі крапяжу, для труб O 50 мм хамуты ставяцца праз 50 см. Для зняцця напружання ў трубах неабходна камбінаваць два тыпу мацавання:

  • жорсткае - труба фіксуецца хамутом з гумавай пракладкай;
  • плавае - крепеж дазваляе трубе перамяшчацца, выконваецца без гумавай ўстаўкі.

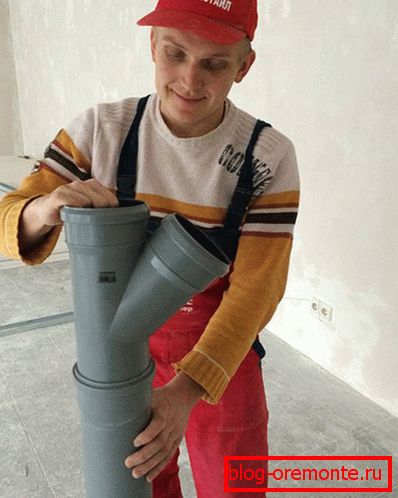

Перад мантажом труб з іх трэба зняць фаску і зачысціць краю, каб не было задзірын. Унутраная паверхня трубы і фітынга павінна быць чыстай і сухі. Пры выкананні злучэння канец трубы ўстаўляецца ў раструб да шчыльнага прымыкання. Для ўзмацнення герметычнасці на гумовае кольца наносіцца сіліконавая змазка. Раструбы павінны размяшчацца па плыні вады. У працэсе эксплуатацыі каналізацыі адбываецца тэмпературная дэфармацыя пластыка. Каб шво не страціў герметычнасць пры пашырэнні матэрыялу, пакідаюць зазор у 1 гл. Гэта робіцца так: труба ўстаўляецца ў раструб да ўпора, затым робіцца адзнака на 10 мм і дэталь вылучаецца назад да гэтай адзнакі.

Каб не прыйшлося перарабляць гатовую сістэму, варта вырабіць пробны мантаж без герметычных злучэнняў. Пераканаўшыся ў правільнасці ўстаноўкі і наяўнасці ўсіх дэталяў, можна выконваць канчатковую зборку.

Рэкамендацыі па мантажы:

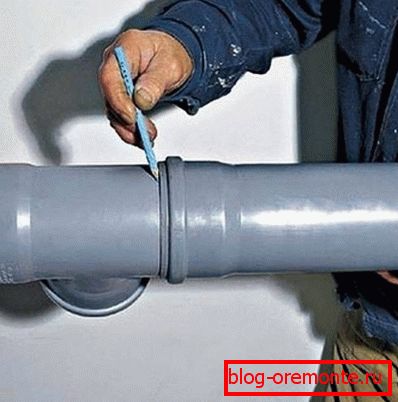

  1. Рэзаць можна толькі прамыя пластыкавыя трубы. Часцей за ўсё ў хатніх умовах разрэз выконваецца ножовкой па метале, абавязкова пад вуглом 90 ?.
  2. Пры неабходнасці выканаць паварот, лепш скарыстацца двума адводамі па 45 ?. Яны не так кардынальна разбіваюць рухаюцца сцёкі, таму засмечваюцца радзей.
  3. Першым да сістэмы далучаецца ўнітаз, затым астатнія сантэхнічныя прыборы.
  4. На складаных участках усталёўваюць сегмент, званы рэвізія. Ён мае адтуліну закрытае гумовай вечкам, праз якое можна агледзець ўнутраную паверхню трубы.
  5. Частка сантэхнікі злучаецца з каналізацыяй наўпрост, але ёсць прыборы, якія патрабуюць ўстаноўкі сіфона. Гэта прылада з выгібам ў выглядзе калена, ўнутры якога пастаянна знаходзіцца вада для гидрозатвора. Сіфон не дае непрыемным пахаў з каналізацыйнай сістэмы распаўсюджвацца ў памяшканні.
  6. Разводка каналізацыі выконваецца не толькі ўздоўж сцен, але і ў штробах. Перад памяшканнем ў сцяну трубы абгортваюць мяккім матэрыялам для зніжэння шуму. Каб у стыкі не трапіў цэмент, іх заляпляюць скотчам. У штробах трубы фіксуюцца плывучым спосабам.
  7. Тарцы гарызантальных адводаў закрываюць заглушкамі.

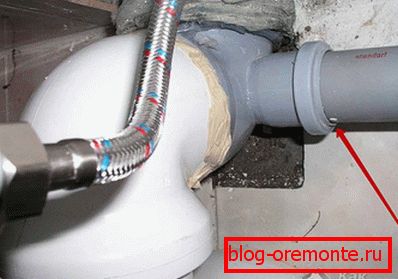

Пасля мантажу неабходна праверыць герметычнасць сабранай сістэмы на ўсіх участках разводкі па кватэры і ў месцы злучэння са стояков. Надзейнасць стыкоўкі новага стояка з суседскай трубой правяраюць пасля спуску вады ў верхняй кватэры. Для праверкі набіраецца вада ў ванную, а затым вымаецца корак, адкрываюцца абодва крана на кухні, зліваецца вада ў ўнітазе. Надзейнасць стыкаў ацаніць нескладана - яны ўсе павінны быць сухія.

відэа

У гэтым відэа паказана, як вырабляецца замена кватэрнай чыгуннай разводкі каналізацыі ў сталінцы на пластыкавую:
