Як зварваць профільную трубу

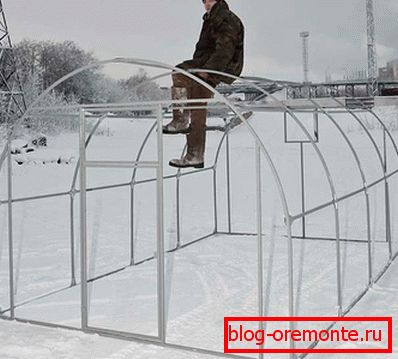

Профільныя трубы часта выкарыстоўваюцца ў будаўніцтве металаканструкцый, пры стварэнні каркасаў цяпліц, вырабе апор або мачтаў, якія падвяргаюцца вібрацыі, пры ўсталёўцы платоў. Трубы вырабляюцца квадратнага і прастакутнага перасеку, часам авальнага. Даведайцеся, як зварваць профільную трубу, каб выраб атрымалася трывалым, а шво прыгожым.

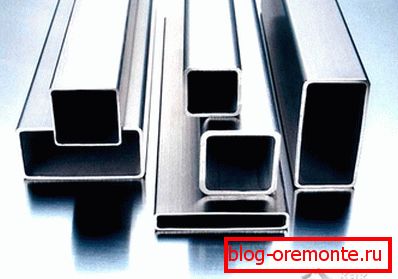

Што ўяўляе сабой профільная труба



Профільная труба з'яўляецца разнавіднасцю металапракату, яна вырабляецца пры дапамозе фармоўкі з круглай трубы. Пасля дэфармацыі тэрмічным спосабам здымаецца напружанне металу. Матэрыялам для вырабы служыць вугляродзістай сталі або нержавейка. Перасек труб вагаецца ад 10? 10 мм да 500? 400 мм. Таўшчыня іх сценак бывае ад 1 да 22 мм. Такія трубы маюць істотныя вартасці:

  • Вялікі выбар памераў дазваляе падабраць матэрыял для любой металаканструкцыі.
  • Стандартныя памеры палягчаюць стыкаў частак.
  • Раўнамерная таўшчыня трубы дазваляе выканаць надзейны шво.
  • Гладкая паверхня вырабы.
  • Вага трубы менш, чым суцэльнаметалічнага пракату, канструкцыя з яе атрымліваецца лягчэй.

Перад тым як зварваць профільную трубу, варта ўлічыць парады прафесіяналаў па тэхналогіі правядзення работы. Для зварвання сталёвых труб ужываюць вядомыя віды зваркі: электрадугавой, газавую, кантактную і паўаўтаматычную. Разгледзім падрабязна, як варыць профільную трубу кожным з пералічаных спосабаў.

Электрычная дугавая зварка



Прастата прымянення і якасны шво, а таксама магчымасць выкарыстоўваць дугавую зварку для працы ў цяжкадаступных месцах, зрабілі гэта метад вельмі запатрабаваным. Выкарыстанне для вырабаў з таўшчынёй сценкі больш за 4 мм патрабуе падрыхтоўкі беражкі. Для працы спатрэбіцца зварачны апарат, які можна ўзяць у арэнду, калі няма свайго.

Профільную трубу зварваюць рознымі спосабамі: внахлест, усутыч, таўровага злучэннем ці пад любым вуглом. Кваліфікаваныя зваршчыкі раяць ніжняе становішча шва, але вы павінны арыентавацца на ўласныя ўмовы, можна скарыстацца гарызантальным або вертыкальным швом.

Для працы спатрэбіцца:

  • зварачны апарат;
  • электроды;
  • ахоўная маска і пальчаткі;
  • прыстасаванне для фіксацыі труб;
  • наждачная папера і металічная шчотка.

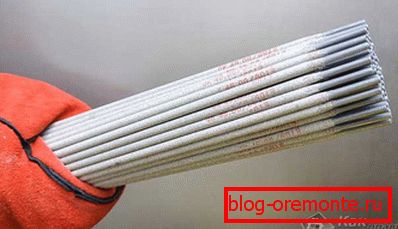

выбар электродаў



Якасць злучэння залежыць ад таго, якімі электродамі варыць профільную трубу. Электрод малога дыяметра не забяспечыць трываласць шва, а празмерная таўшчыня прывядзе да прапальванне трубы. Прыдатны электрод павінен падтрымліваць роўнае гарэнне дугі і перашкаджаць акісляльных працэсаў.

Профільныя трубы аднолькавага дыяметра зварваюцца неплавящимися электродамі з выкарыстаннем аргону ў якасці ахоўнага газу.

Выбар дыяметра электрода залежыць ад памеру сценак трубы. Для тонкага металу да 2 мм, падыдзе электрод O 1,5 мм, для таўсцейшага металу ў 2-3 мм спатрэбіцца электрод O 2 мм. Для металу больш вялікай таўшчыні? 4-6 мм спатрэбіцца электрод O 4 мм.

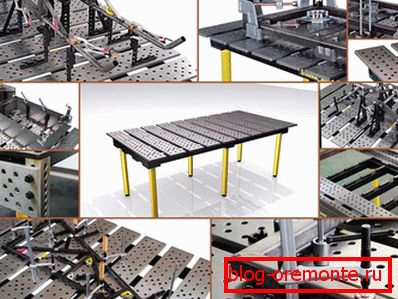

Дэталі для зваркі фіксуюцца на спецыяльным стале або вырабленых для гэтага прыстасаваннях. З іх неабходна выдаліць бруд і змазачныя матэрыялы. Выконваецца кропкавае прихватывание металу, для замацавання канструкцыі. Пасля выраўноўвання выконваецца асноўны працэс. Зварачных дугу вядуць з хуткасцю, якая дазваляе беражках расплавіцца, але метал не паспявае зацякаць унутр.

Няма агульнай рэкамендацыі, як правільна выконваць зварку, аптымальная хуткасць падбіраецца практычным шляхам.

Для танкасценных труб зварка вырабляецца ў адзін прыём, каб злучаць тоўстага металу спатрэбіцца некалькі праходаў для приваривания усіх слаёў. Разбіранні беражкоў дазваляе выканаць некалькі швоў і знізіць напружанне металу. На рэжым дуговой зваркі ўплывае: сіла току, палярнасць, дыяметр электрода, напружанне, тып току. Сіла току можа вагацца ад 20 да 90 ампер, яна разлічваецца зыходзячы з таўшчыні электрода. Пры працы з тонкім металам рэкамендуецца пастаянны ток, які мае зваротную палярнасць.

У працэсе зваркі утвараецца дзындра, які зніжае трываласць шва, і яго неабходна перыядычна збіваць. Пасля астывання шва выконваецца яго зачыстка. Месцы, разаграваецца да высокай тэмпературы, хутчэй іржавеюць, таму яны патрабуюць грунтоўнай абароны ад карозіі.

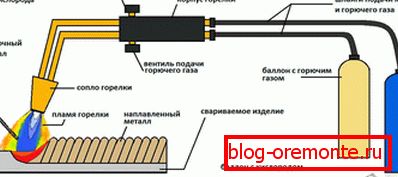

газавая зварка



Для працы неабходна:

  • кіслародны балон;
  • рэдуктар;
  • балон з ацэтыленам;
  • присадочные пруткі;
  • гарэлка і наканечнікі;
  • шлангі, якія забяспечваюць падачу газу ў гарэлку.



Зварваюць канструкцыя патрабуе фіксацыі і ачысткі паверхні, пры таўшчыні металу сценкі ад 5 мм выконваецца скос беражкі. Папярэдняе пакрыццё зварваюць паверхняў флюс створыць плёнку, якая абараняе ад акіслення, і зробіць шво трывалей. Гарэнне падтрымлівае сумесь кіслароду і ацэтылену, у выніку чаго расплаўлены метал запаўняе зазор. Такі метад мае меншае распаўсюджванне з-за таго што ён больш дарагі, а праца з газавым абсталяваннем больш небяспечная, і патрабуе прафесійнай падрыхтоўкі газазваршчыка.

Палепшыць яго якасць дазваляе прысадка, якая падбіраецца спецыяльна для гэтых мэтаў. Для труб з тонкімі сценкамі ўжываецца метад зваркі «справа налева». Присадочный пруток падаецца наперадзе гарэлкі. Раўнамернае расплаўлення асадкі і беражкоў дазваляе сфармаваць надзейны і акуратны шво. Пакрыццё шва флюс стварае плёнку, якая абараняе ад акіслення. Трубы з тоўстымі сценкамі злучаюць швом «злева направа», асадка знаходзіцца за гарэлкай. Пасля астывання шво запатрабуе дапрацоўкі. Кожны этап патрабуе праверкі геаметрыі, пры выяўленні перакосаў неабходна выраўнаваць канструкцыю.

Газавыя гарэлкі лепш не ўжываць для злучэння танкасценных профільных труб ўсутыч з-за высокай тэмпературы, так як расплаўляюцца і дэфармуюцца абзы вырабаў.

Газавая зварка больш затратны метад, так як купля ацэтылену значна даражэй якая выкарыстоўваецца для дуговой зваркі электрычнасці. Але ў адсутнасць крыніцы электрасілкавання яна становіцца незаменнай.

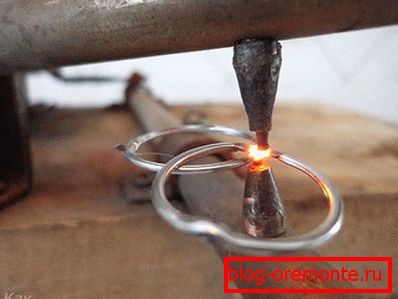

кантактная зварка



Такой метод не имеет широкого распространения в быту и используется только профессиональными сварщиками. Он применяется в местах, где установлено специальное оборудование. Этот сложный вид сварки выполняется за счет давления электродов на детали и при одновременном пропускании электрического тока. Процесс происходит без использования присадок. кантактная зварка обеспечивает надежное соединение кромок. Пластическая деформация от сжатия и кратковременное увеличение температуры от пропускания тока, формируют неразъемное соединение металла.

Карысныя парады



Зварка профільных труб сваімі рукамі мае некалькі сакрэтаў:

  1. Дэфармацыя ад высокай тэмпературы праяўляецца мацней, чым у круглых труб.
  2. Расплаўлення металу можа прывесці перакрываньне ўнутранай прасторы. У выпадку калі пустотелых труб важная, трэба прасачыць за адсутнасцю кропель металу ўнутры вырабы.
  3. Кантавое злучэнне правакуе з'яўленне высокага напружання на кутах з-за нераўнамернага прагрэву і няправільнага фарміравання валікаў металу.

Имея небольшой опыт работы со сварочным аппаратом, вы без проблем сварите необходимую конструкцию из профильных труб. відэа с пояснениями от профессиональных сварщиков помогут разобраться с деталями.

відэа

У гэтым відэа паказана як вырабляецца паўаўтаматычная зварка профільных труб зварачнай дротам:

Гэта відэа не носіць навучальны характар. Паказаны метад дазваляе без навыку прыварыць даволі тонкі профіль ўсутыч, ня прапалу яго:
