Як зрабіць кроквавую сістэму 2

Пры ўзвядзенні даху дома самым адказным і складаным этапам лічыцца ўстаноўка кроквеннай сістэмы. Эксплуатацыя даху звязаная з пастаяннымі і перыядычнымі нагрузкамі ў выглядзе снегу або парываў ветру.

Каб разабрацца, як зрабіць кроквавую сістэму сваімі рукамі, неабходна вызначыцца з яе складнікамі. Кроквенных каркас выкарыстоўваецца для любога тыпу дахаў, ён адрозніваецца узроўнем складанасці пры мантажы. Аднасхільныя і двухсхільныя дахі лічацца простымі канструкцыямі. Вальмовые або шатровыя дахі забяспечваюць надзейную дах, але складаныя ў разліках і ўсталёўцы крокваў.

При выборе размера материала для каркаса приходится учитывать множество факторов. перасек крокваў и несущего основания должны выдерживать вес кровли, климатические нагрузки, массу установленных на крыше приборов (если таковые будут установлены).

асноўныя элементы

Для драб двухсхільным даху неабходны наступныя элементы:

  1. Мауэрлат - брус значнага памеру 150? 150 мм або 200? 200 мм, які ўкладваецца і замацоўваецца па перыметры сцен. Ён звязвае кроквавую сістэму і канструкцыя будынка ў агульную структуру, размяркоўвае нагрузку, што аказваецца на сцены.
  2. Канёк - найвышэйшая кропка даху, у якой злучаюцца кроквенныя ногі. Падоўжная бэлька дапамагае ўтрымліваць канструкцыю, забяспечвае стабільнасць пры ветравых нагрузках.

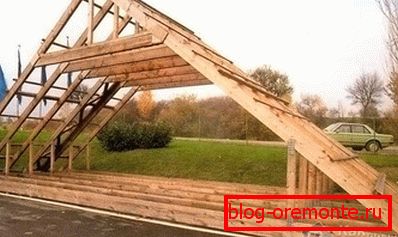

  3. Кроквы - вырабляюцца з дошкі перасекам ў 70? 150 мм, на іх прыпадае ўся нагрузка. З дошак ствараюцца кроквенныя ногі, якія мацуюцца з крокам ня менш 60 см.
  4. Лежень - брус, які знаходзіцца паралельна каньку. Яго памеры роўныя мауэрлата. Лежень з'яўляецца апорай для стоек і іншых элементаў.
  5. Зацяжкі - перакладзіны з дошак, якія злучаюць кроквавую нагу.
  6. Стойкі - брусы, устаноўленыя вертыкальна, яны ўсталёўваюцца для падтрымкі конькового прагону.
  7. Навісі - часткі крокваў, якія выступаюць за мяжу сцен. Яны дазваляюць адводзіць ападкаў ад дома.
  8. Падкосы - служаць для ўмацавання крокваў, дазваляюць ствараць трывалыя канструкцыі.
  9. Лачанне - дошкі, неабходныя для звязвання крокваў і кладкі дахавага матэрыялу.
  10. Кабылкі - калі даўжыні крокваў недастаткова для навісі, набіваюць дадатковыя дошкі «кабылкі».

Разнавіднасці кроквенных сістэм

Для прылады каркаса двухсхільным даху выкарыстоўваецца некалькі тыпаў кроквенных сістэм.

Наслонные - выбар такой канструкцыі мае на ўвазе наяўнасць апоры ў выглядзе сцены па цэнтры будынка. Яны атрымліваюць тры кропкі апоры і адчуваюць нагрузку толькі на выгіб. Верхняя частка кроквеннай нагі абапіраецца на прагон, а ніжняя на мауэрлат. Гэтая сістэма дазваляе выкарыстоўваць больш тонкія піламатэрыялы, знізіць выдаткі і выканаць канструкцыю меншай вагі.

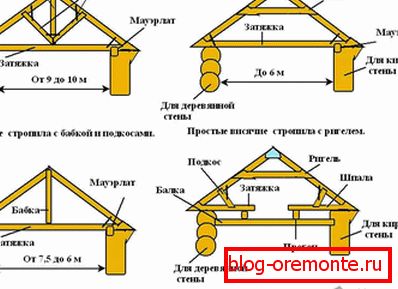

Вісячыя - кроквенныя ногі абапіраюцца толькі на сцены, таму адчуваюць вялікую нагрузку. Для надання трываласці злучаюцца зацяжкай. Такія кроквы звычайна збіраюць ўнізе і падаюць прама для ўстаноўкі.

Складаныя формы дахаў патрабуюць нестандартных рашэнняў, для іх выкарыстоўваюцца спалучэння вісячых і наслонных крокваў.

Пры ўсталёўцы чатырохсхільным даху асновай каркас выступаюць дыяганальныя кроквы, якія злучаюць коньковый прагон і куты будынка. На іх абапіраюцца нарожники - кароткія кроквы, якія разам з радавымі бакавымі кроквамі складаюць аснову пахілу даху.

падрыхтоўка матэрыялу

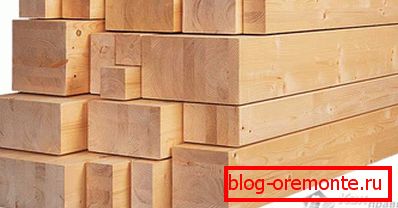

Тэрмін службы кроквеннай канструкцыі залежыць ад якасці піламатэрыялу і яго апрацоўкі. Для элементаў канструкцыі неабходна падбіраць сухую драўніну, з узроўнем вільгаці ніжэй за 22%. Яна павінна быць гладкай і без сучкоў. Перад мантажом ўсе дэталі праходзяць апрацоўку двума пластамі антысептыку і сродкі, які перашкаджае гарэнню. Пры апрацоўцы варта карыстацца пэндзлем, а не распыляльнікам, тады склад лепш ўбярэцца. Пры выбары піламатэрыялу аддаецца перавагу драўніне іглічных парод.

мацаванне

Ўстойлівасць канструкцыі забяспечыць пісьменны мантаж кроквеннай сістэмы сваімі рукамі. Для злучэння крокваў выкарыстоўваюць розныя віды мацавання: клямары, цвікі, фасонныя сталёвыя дэталі - куткі і плаціны, якія прыкручваюцца саморезы.

перасек крокваў

На памеры бруса, які выкарыстоўваецца для крокваў, аказваюць ўплыў:

  • велічыня пралёта;
  • пастаянная нагрузка на дах;
  • ўздзеянне кліматычных асаблівасцяў;
  • кут пахілу і крок мацавання кроквенных ног.

Пастаянная нагрузка вылічваецца ад сумарнага вагі дахавага матэрыялу, ўцяплення і гідраізаляцыі. З павелічэннем адлегласць паміж кроквамі, патрабуецца матэрыял большага перасеку. Каэфіцыент ветравой і снеговой нагрузкі абавязкова закладваецца пры разліку перасеку. Распаўсюджаным памерам крокваў з'яўляецца 50? 150 мм і 60? 200 мм.

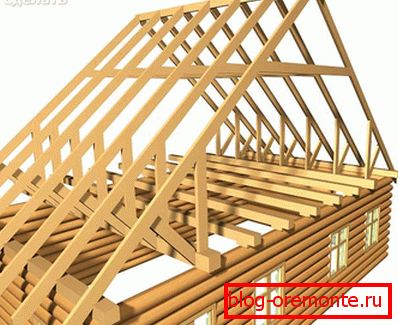

даўжыня крокваў

Падставай сіметрычнай двухсхільным даху з'яўляецца роўнабаковы трохкутнік. Ведаючы вышыню канька, можна вылічыць даўжыню кроквы па тэарэме Піфагора. У гэтым выпадку яна з'яўляецца гіпатэнузай, а палова шырыні дама і вышыня даху - катэты.

ўстаноўка крокваў

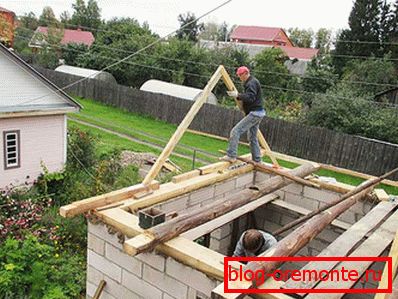

Першым этапам пры мантажы кроквеннай сістэмы для любога выгляду даху, з'яўляецца кладка і крепеж мауэрлата. Пад яго абавязкова ўкладваецца гідраізаляцыя ў выглядзе руберойда. Гэты брус патрабуе просверливания адтулін па даўжыні, у якія ўстаўляюцца замураваныя ў мур шпількі і закручваюцца гайкай.

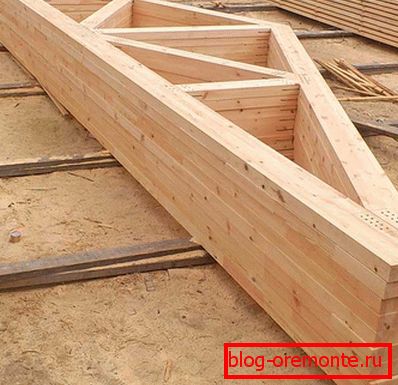

Стварыўшы аснову для каркаса, вырабляюць шаблон, па якім на зямлі збіраюцца ўсе кроквенныя ногі для вісячай сістэмы. Каб стварыць ўзор бяруць дзве тонкія дошкі роўныя па даўжыні кроквы і змацоўваюць на канцах цвіком. Гэтая нарыхтоўка усталёўваецца на шырыню прагону, а атрыманы кут фіксуецца адрэзкамі дошкі.

Для разметкі мантажных запіў у верхняй і ніжняй часткі крокваў выкарыстоўваецца другі шаблон. Яго асновай служыць фанера. Збіраючы ногі, трэба строга прытрымлівацца шаблоне, каб не прыйшлося перарабляць канструкцыю. Верхняя частка крокваў злучаецца драўлянай або металічнай пласцінай.

Калі сабраныя кроквенныя фермы маюць значную вагу, прыйдзецца карыстацца тэхнікай або прыстасаваннямі для ўздыму.

Першая пара крокваў усталёўваецца на процілеглых франтонах. Яна фіксуецца часовымі падкосамі і выстаўляецца па ўзроўні. Паміж нагамі працягваецца шнур, як арыенцір для ўстаноўкі астатніх кроквенных фермаў. Канструкцыя злучаецца рыгелямі, падкосамі і апорамі.

Пры невялікім пралёце кроквы ня змацоўваюцца коньковым прагонам. Дах з шырынёй больш за пяць метраў патрабуе ўзмацнення канструкцыі коньковой бэлькай. Гэты брус мацуецца як пад кроквамі, так і над імі. Злучэнне адбываецца з запіў і пласцінамі. Пры вялікай даўжыні крокваў ўсталёўваюцца апорныя стойкі, якія засцерагаюць ад правісання.

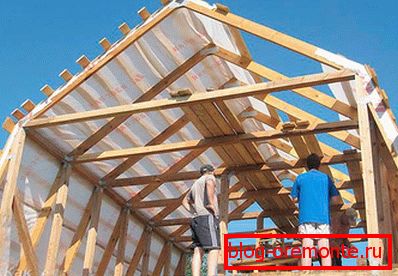

Завяршэннем работы па ўстаноўцы кроквеннай сістэмы стане мацаванне лачання.

Каб ведаць, як правільна выканаць кроквавую канструкцыю, можна паглядзець відэа, якое распавядае аб этапах працы.

відэа

Аўтар відэа задаўся мэтай, не прыцягваючы прафесійных будаўнікоў, зрабіць хутка і нядорага дыхтоўную, надзейную дах хаты сваімі рукамі. Што ў яго атрымалася, вы даведаецеся, паглядзеўшы відэа:
