Як усталяваць біметалічны радыятар

Задумаўшы зрабіць рамонт у кватэры ці ў прыватным доме, многія людзі звяртаюць увагу на тое, што старыя чыгунныя батарэі не ўпісваюцца ў інтэр'ер. Але справа не толькі ў прыгажосці, бо старую батарэю можна схаваць за прыгожым экранам. Часцей за ўсё патрэба ў замене батарэй ўзнікае з-за таго, што новыя радыятары не толькі больш эфектыўна працуюць, але і эканомяць паліва, зрасходаваных на абаграванне. У гэтым артыкуле пойдзе гаворка пра тое, як усталяваць біметалічны радыятар, не звяртаючыся да паслуг кваліфікаваных спецыялістаў. Выканаўшы самастойна гэтую працу, можна не толькі зэканоміць на ўстаноўцы, але і змяніць памяшканне.

Прылада і асаблівасці

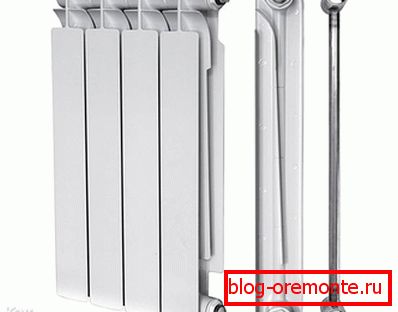

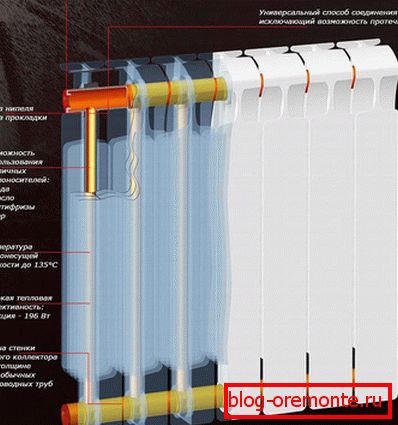

Адметнай асаблівасцю біметалічныя радыятары з'яўляецца яго прылада - ён выраблены з двух відаў металаў. У аснове знаходзіцца стрыжань (выраблены з сталі або медзі), па якім праходзіць цепланосбіт. Па-над стрыжня ўстаноўлена алюмініевая кашуля.

Пры выбары біметалічных радыятараў трэба ўдакладніць, ці не з'яўляюцца яны «полубиметаллическими», унутраныя каналы зроблены з сталёвых труб, а астатняя частка з алюмінія. Такія радыятары меней даўгавечныя, не ўстойлівыя да гідраўдар і не вытрымліваюць высокага ціску.

Біметалічныя радыятары адрозніваюцца:

  • высокай трываласцю;
  • устойлівасцю да высокага ціску гарачай вады (да 30 атм.);
  • доўгім тэрмінам эксплуатацыі (больш за 20 гадоў);
  • невялікім межосевым адлегласцю, што спрыяе больш эфектыўнаму нагрэву пакоя;
  • выкарыстаных пры вырабе высокатрывалых матэрыялаў, устойлівым да механічных уздзеянняў.

Вертыкальныя трубкі радыятараў маюць невялікі дыяметр, дзякуючы чаму аб'ём неабходнага для працы цепланосбіта істотна памяншаецца.

Таксама варта згадаць, што радыятары, нягледзячы на ​​вонкавае падабенства, могуць адрознівацца ў кошце. Гэта звязана з тым, што ў больш танных сістэмах можа з'явіцца шум з-за таго, што адначасова награваюцца сталь і алюміній. Больш дарагія радыятары пакрытыя палімерным пакрыццём, здольным значна прыглушаць такія гукі.

Вызначаем колькасць секцый

Каб у памяшканні была камфортная тэмпература, і кацёл пры гэтым не працаваў на мяжы сваіх магчымасцяў, трэба выканаць нескладаныя разлікі, дзякуючы якім можна высветліць, колькі секцый спатрэбіцца для кожнага пакоя. Трэба даведацца плошчу памяшкання і магутнасць асобнай секцыі ацяпляльнага прыбора.

  • Плошчу памяшкання даведаемся, перамнажаць 3 боку - шырыню, даўжыню і вышыню.
  • Магутнасць радыятара указана ў пашпарце вырабы.

прыклад разліку

  • Да прыкладу, пакой мае габарыты 3? 4? 2,6 м. Перамнажаць гэтыя лічбы, атрымаем 31,2 м3.
  • Умоўна будзем лічыць, што кожная секцыя біметалічныя радыятары мае магутнасць у 200 Вт.
  • Для зручнасці падлікаў падзелім магутнасць на 100 200/100 = 2.
  • Цяпер пляц пакоя падзелім на атрыманую лічбу: 31,2 / 2 = 15,6.
  • Атрыманая лічба з'яўляецца вынікам, у якім адлюстравана колькасць секцый, патрэбных для ўстаноўкі ў пакоі.
  • Бо набыць 15,6 секцый нерэальна, то акругляем лічбу ў большы бок. У выніку атрымалася 16 секцый.

Вышэйпрыведзены падлік колькасці секцый для памяшкання мае на ўвазе, што сцены цёплыя, а вокны не прадзьмухваюцца. У адваротным выпадку колькасць секцый радыятара прыйдзецца павялічыць.

Размяшчэнне

Пры выкананні работ трэба скарыстацца БНіП 3.05.01-85, у якім змяшчаюцца нормы для ўнутраных санітарна-тэхнічных сістэм. Разгледзім больш падрабязна гэтыя нормы і патрабаванні:

  • Радыятар ацяплення павінен быць усталяваны на некаторай адлегласці ад сцяны (3-5 см). Калі прыбор будзе ўсталяваны занадта блізка, то не будзе якаснай цыркуляцыі паветра, у выніку чаго яго ККД будзе ніжэй.
  • Адлегласць радыятара ад падлогі павінна быць у межах 10 см, а ад краю падваконніка 8-12 см, інакш знізіцца эфектыўнасць цеплаабмену.

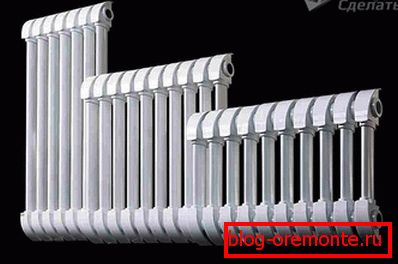

Радыятары бываюць рознай вышыні, таму пры выбары вырабы трэба ўлічваць адлегласць ад падваконніка да падлогі.

мантаж радыятараў

Цалкам зразумела, што для працы запатрабуюцца прылады:

  • набор гаечных ключоў;
  • рулетка;
  • перфаратар;
  • просты аловак;
  • малаток;
  • балгарка.

Калі не выконвалася замена ўсяго трубаправода, то неабходна выканаць прачыстцы камунікацый, па якіх будзе цыркуляваць цепланосбіт і ўсталяваць на які падае стаяку фільтр.

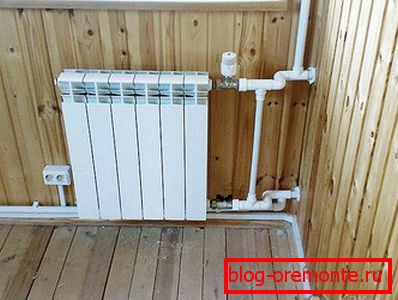

Мантаж біметалічных радыятараў праходзіць у такой паслядоўнасці:

  • На сценах, згодна складзеным плане, трэба зрабіць разметку, адзначыўшы месцы, дзе будуць размяшчацца кранштэйны, на такой адлегласці адзін ад аднаго, каб яны размяшчаліся паміж секцый батарэй.
  • Па адзначаных пазнаках перфаратарам свідруюцца адтуліны, і ўсталёўваецца мацаванне.

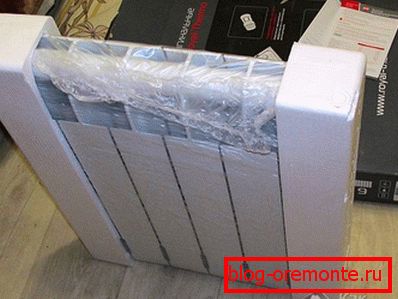

  • Калі радыятар набыты ў разабраным выглядзе або яго трэба нарасціць, то, узброіўшыся Радыятарны ключом, трэба злучыць секцыі, памятаючы пра тое, што з аднаго боку левае разьбярства, а з другога правая.

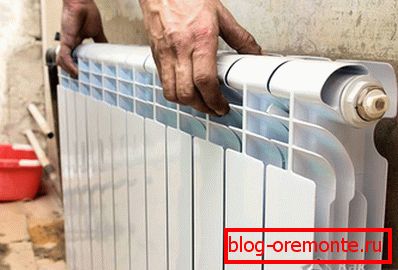

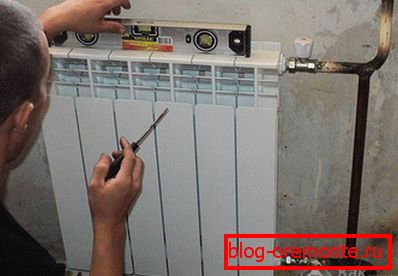

  • На гаплікі ўсталёўваюцца радыятары, і гарызантальнасць іх становішча правяраецца будаўнічым узроўнем.

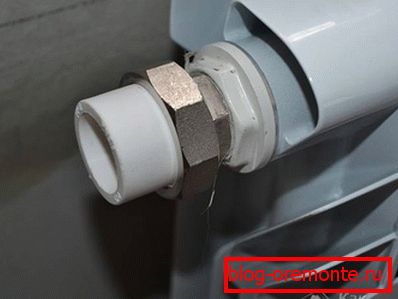

  • Зараз трэба выканаць злучэнне камунікацый подвода і адводу з сістэмай ацяплення.

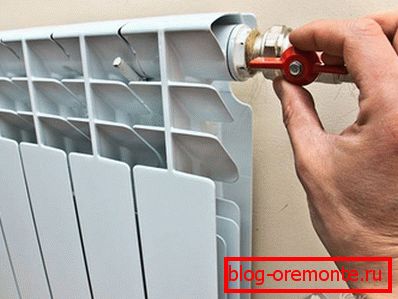

  • На трубах усталёўваецца запорная арматура.
  • У верхняй частцы радыятара трэба ўсталяваць аўтаматычны кран Маеўскага, які будзе выпускаць паветра з батарэі.
  • Пасля выканання мантажу сістэма запаўняецца вадой і правяраецца на герметычнасць (можна выканаць апрасоўку).

на заметку

  • Біметалічныя радыятары не рэкамендуецца зачыняць экранам, так як ён істотна знізіць цеплааддачу прыбора. Акрамя таго, калi ўстаноўлены аўтаматычныя рэгулятары, то яны будуць спрацоўваць на змяненне тэмпературы пад экранам, а не ў памяшканні.
  • Калі для абагрэву памяшкання трэба ўсталяваць больш за дзесяць секцый, то не трэба іх аб'ядноўваць у адну батарэю. Эфектыўнасць працы такой зборкі будзе адчувальна ніжэй, чым двух батарэй з аналагічным колькасцю секцый.
  • Калі паветра занадта часта даводзіцца выпускаць з сістэмы, то гэта можа быць прыкметай наяўнай няспраўнасці (парушаная герметычнасць катла ці радыятара).
  • Мантажныя работы лепш за ўсё выконваць у той перыяд часу года, калі няма ацяплення.

відэа

Паглядзіце, як можна самастойна ўсталяваць біметалічны радыятар ацяплення на металічныя трубы без выкарыстання зваркі:
