Як самастойна ўсталяваць спадарожнікавую антэну

Калі некалькі гадоў таму спадарожнікавыя антэны былі элементам раскошы, то на сённяшні дзень кожны можа дазволіць сабе такое тэлебачанне. Такія талеркі прымаюць вяшчанне са спадарожніка, які знаходзіцца над экватарам на геастацыянарнай арбіце. Дзякуючы гэтаму, вы можаце атрымаць вялікую колькасць каналаў і выдатнае якасць карцінкі. Усё, што вам трэба - купіць спецыяльную антэну, цюнэр і ўсё гэта сабраць і злучыць. Часцяком кампаніі, якія займаюцца продажам такіх талерак, прапануюць паслугі па іх мантажу. Але за гэта вам прыйдзецца заплаціць. Каб захаваць сродкі, яе можна змантаваць самому. Асаблівых навыкаў для гэтага не спатрэбіцца.

асноўныя паняцці

Для пачатку давайце азнаёмімся з асноўнымі паняццямі, якія мы будзем згадваць па ходзе работ:

  1. тэлевізійны спадарожнік - ён знаходзіцца на арбіце Зямлі і пасылае тэлесігнал на абумоўленую тэрыторыю пры дапамозе транспондеров. Усе спадарожнікі знаходзяцца на адной шыраце, бо размяшчаюцца на экватары, але маюць розную даўгату.
  2. транспондер - прыёмаперадатчык, які знаходзіцца на спадарожніку.
  3. спадарожнікавая талерка - галоўны элемент, які дазваляе абаненту атрымліваць сігнал з арбіты. Яна «збірае» сігнал з усёй паверхні і факусуе яго ў пэўнай кропцы, дзе стаіць канвертар.
  4. канвэртар - прыбор, усталяваны на трымальніку, ён атрымлівае сігнал, адлюстраваны ад антэны.
  5. Мультифид - прыстасаванне, якое трымае дадатковыя канвертары. Так як спадарожнікі на арбіце размяшчаюцца побач, на адну талерку можна атрымліваць прыём ад некалькіх крыніц. У такім выпадку на адну антэну ўсталёўваюцца 3 канвертара.
  6. DiSEq - прыбор, пераключалы сігнал з 3-х ці больш канвертараў на адзін кабель. Тюнеров дзейнічае так, каб прымаць сігнал толькі з адной крыніцы, перадаваны яму канвертарам. Падключэннем аднаго з некалькіх крыніц займаецца дисек.

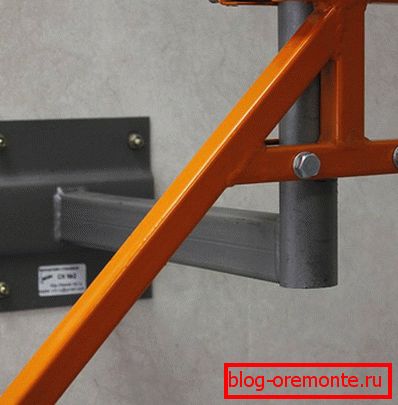

  7. кранштэйны - звычайны трымальнік. Ён зроблены з металу і мацуецца на сцяну ці іншую паверхню.
  8. Рэсівер (цюнэр) - прыбор, які прымае сігнал, які паступае з канвертара. Дзякуючы яму сігнал выводзіцца на тэлевізар, а мы бачым карцінку і чуем гук.

Ведаць усё гэта неабавязкова, але ўсё ж вы будзеце мець уяўленне, як працуе сістэма. Тады ўстаноўка пройдзе больш плённа і хутка.

Камплектацыя абсталявання і неабходныя прылады

Калі вы выбралі патрэбную антэну, азнаёмцеся з яе камплектацыяй. У асноўным гэта:

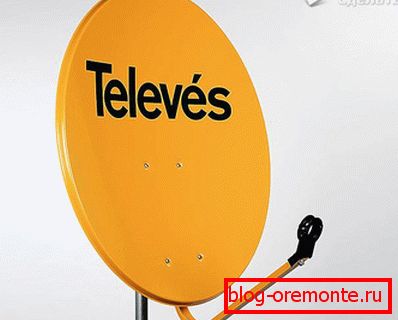

Непасрэдна спадарожнікавая талерка (люстэрка).

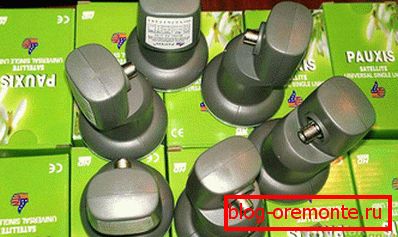

Адзін ці больш канвертараў (у залежнасці ад выбару).

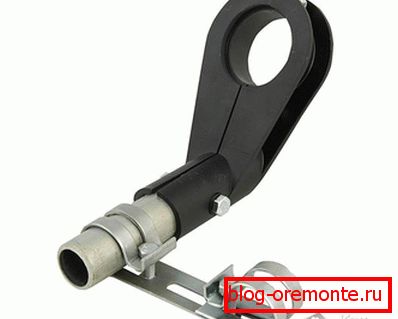

Мультифиды. Калі абраная антэна на 3 спадарожніка, у камплект уваходзяць два мультифида.

DiSEq, для злучэння трох канвертараў да 1 кабелю.

Кабель для падлучэння цюнэра з канвертарам.

Кранштэйн для мацавання і іншыя крапежныя элементы.

Коннектор (F-к) для падлучэння кабеля з цюнарам, канвертарам і дисеком. У агульнай складанасці 8 штук.

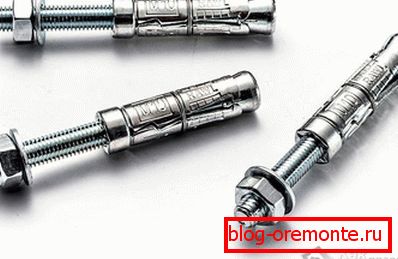

Анкеры, якія замацоўваюць кранштэйн да паверхні.

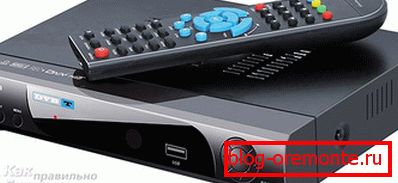

Цюнэр.

Калі чагосьці ў камплекце няма, яго трэба дакупіць асобна. Менавіта гэтыя дэталі вам спатрэбяцца, каб зрабіць мантаж спадарожнікавай талеркі.

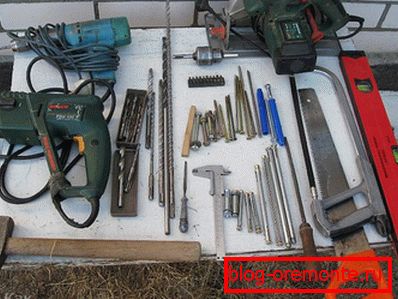

Для працы вам спатрэбіцца такі набор інструментаў:

  • адвёртка;
  • нож;
  • кусачкі;
  • Ключ 13;
  • Ключ 10-2 Sh.
  • ўдарная дрыль або перфаратар;
  • победитовое свердзел - 12 мм.

Падрыхтаваўшы ўсе неабходныя дэталі і інструменты, можна пераходзіць да працэсу ўстаноўкі.

Этап 1: Выбар месца

Для пачатку трэба вызначыцца з месцам, дзе будзе зманціравана талерка. Галоўная ўмова - яна павінна быць накіравана ў бок крыніцы сігналу. На шляху ўяўнай лініі не павінна быць старонніх прадметаў: іншых дамоў, дрэў, вышак і т. П. Важна ведаць адно правіла: усе спадарожнікі размешчаныя на паўднёвым баку. Каб вызначыць, дзе менавіта ёсць крыніца сігналу і куды накіроўваць антэну, паглядзіце на талеркі, устаноўленыя суседзямі. Такім жа чынам пастаўце і вы. У выпадку калі суседзяў няма, можна скарыстацца праграмай «Satellite Antenna Alignment». Яе можна знайсці ў інтэрнэце. Дзякуючы ёй, вы можаце дакладна разлічыць азімут і кут для правільнай ўстаноўкі.

Калі казаць пра месца размяшчэння, то мантаж антэн на дах дома пазбавіць вас ад праблем з загароджванне зоны бачнасці спадарожніка. У такім выпадку дрэвы і іншыя перашкоды вам не страшныя, але давядзецца кідаць вялікі кабель, асабліва калі вы жывяце на першых паверхах будынка. Больш зручна, калі талерка размяшчаецца блізка да тэлевізара. Тады ўсталёўваць і наладжваць яе будзе значна зручней. Але зноў жа, трэба сачыць за тым, каб не было перашкод.

Часцей за ўсё антэну ўсталёўваюць на сцяну каля акна, гаўбца або лоджыі, ці на даху. Не рэкамендуецца мацаваць яе ўнутры лоджыі ці гаўбца, а таксама ў месцах, дзе яна будзе падвяргацца інтэнсіўнаму трапленню вады (пад злівамі вады ці пахіламі даху).

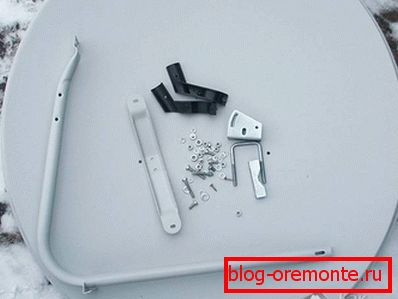

Этап 2: Зборка антэны

Зараз трэба сабраць усе дэталі антэны разам. Каб даведацца, як правільна гэта зрабіць, можаце выкарыстоўваць інструкцыю, якая абавязкова павінна быць у камплекце.

  1. Для пачатку збіраецца мацаванне (труба) для ўтрымання люстэрка (талеркі). У камплекце павінны быць крапежныя элементы (гайкі, балты, шпількі і шрубы), пры дапамозе якіх злучаецца гатовае мацаванне. Заціскайце ўсё надзейна, каб пад уздзеяннем ўмоў надвор'я усё не расхістаць, і ня сарвалася. Рэгулявальныя ж гайкі моцна не зацягвайце, каб антэну можна было рухаць уверх і ўніз пры наладзе.
  2. Цяпер на трубе усталёўваецца мацаванне для кранштэйна. У ёй павінны быць спецыяльныя адтуліны, куды будуць устаўляцца балты. Менавіта там трэба зафіксаваць мацаванне.

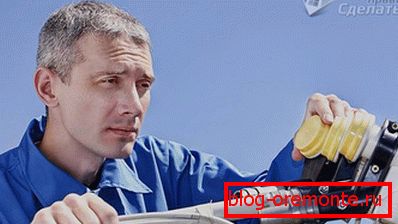

  3. Калі ў вас адзін канвертар, прымацуйце яго ў трымальнік. Каб пазбегнуць траплення атмасферных ападкаў, замацуеце яго раздымам ўніз. Калі канектараў некалькі - неабходна сабраць мулитифид. Вазьміце два мультифида і ўсталюеце ў іх канвертары. Замацуеце усё пры дапамозе крапежных элементаў. Калі галоўкі сабраны, іх можна мацаваць на антэну.
  4. Змесціце мультифиды на крапежную трубку і зафіксуйце іх. Бо ўсе мацавання - гэта балты, гайкі і шрубы, для працы спатрэбяцца толькі адвёртка і ключы. З іх дапамогай мацуюцца ўсе элементы.

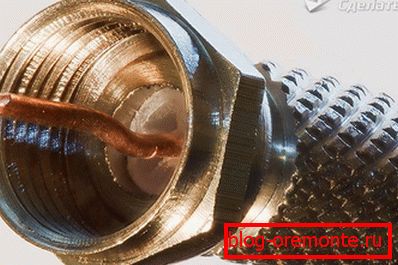

  1. Прыйшоў час зачысціць кабелі, каб насадзіць на іх коннекторы. Пры дапамозе нажа зніміце верхні пласт ізаляцыі, адступіўшы ад канца прыкладна 1,5 см. Зняўшы ізаляцыю, вы ўбачыце аплётку. Яе трэба захіліць таму. Тое ж варта зрабіць з фальгой, якая знаходзіцца пад аплёткай. Засталося агаліць провад, які знаходзіцца пад другім ізаляцыйным пластом. Адступеце 1 гл і зніміце пласт.
  2. Накручвае F-коннектор на канец кабеля. Калі ж дрот выступае вельмі далёка, яго можна абрэзаць, пакінуўшы некалькі мм ад краю коннектора. Злучэнне лепш загерметызаваць, выкарыстоўваючы парніковай трубку або ізаляцыйную стужку з нанясеннем пласта сілікону. Калі ў вас антэна на 1 спадарожнік, то кабель можна падлучаць да коннектор, калі некалькі, тыя ж маніпуляцыі праробліваем з іншымі кабелямі. Калі ў вас быў адзін суцэльны провад, адрэжце ад яго столькі кавалкаў, колькі ў вас ёсць канвертараў. Памер аднаго такога провада можа быць прыкладна 1 м. Ён будзе адыходзіць ад канвертара да дисека.
  3. Унізе антэны замацуеце дисек. Для гэтага выкарыстоўвайце будаўнічыя хамуты. Затым падключыце да яго ўсе драты, накруціўшы F-коннектор на разьбярства. Ад дисека падвядзіце драты да галоўках і падлучыце іх.

Каб провада не боўталіся, іх можна замацаваць да трубы ізастужкай або будаўнічымі хамутамі.

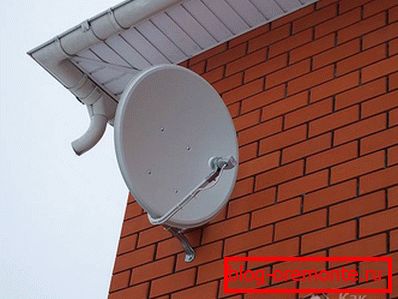

Этап 3: Які мацуецца талерку

Калі вы жывяце ў прыватным доме або на 1 паверсе, такія працы можна лёгка ажыццявіць. Калі ж вы знаходзіцеся на вышэйшых паверхах, такая праца можа быць вельмі небяспечная. Прытрымвайцеся мер засцярогі. Выкарыстоўвайце рамяні, каб засцерагчы сябе.

  1. У месцы, якое вы выбралі, прасвідроўваюцца адтуліны. Прыкладзеце кранштэйн і пазначце алоўкам або вострым прадметам месца адтулін.
  2. Вазьміце перфаратар і зрабіце адтуліны ў намечаных месцах.
  3. Замацуеце кранштэйн да сцяны пры дапамозе дзюбеляў або анкерных нітаў.
  4. На кранштэйн павесьце антэну і зацягніце крапежныя элементы. Моцна заціскаць не трэба, каб засталася магчымасць рэгулявання.
  5. Цяпер падлучыце галоўны кабель да дисеку (гэта можна было зрабіць як у канцы, так і на этапе зборкі).

Цяпер талерка замацаваная і гатовая прымаць сігнал. Але, каб рабіць гэта правільна, вам трэба яе наладзіць.

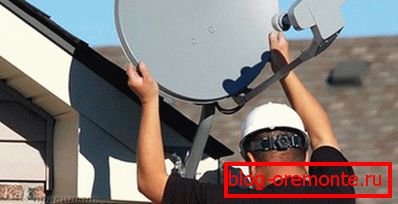

Этап 4: Налада антэны

Цяпер необхоимо выставіць антэну так, каб яна лавіла сігнал са спадарожніка і перадавала яго непасрэдна на цюнэр. Зрабіць гэта самому будзе нязручна, так як прыйдзецца ставіць тэлевізар каля сябе. Калі ж побач з вамі знаходзіцца сябар або член сям'і, ён можа дапамагаць вам, даючы каманды.

  1. Такім чынам, для пачатку падключыце цюнэр да тэлевізара. Гэта можна зрабіць провадам «цюльпан» або SCART-SCART. Пасля чаго ўкрутую галоўны кабель ад антэны ў адпаведны раз'ём ў цюнэры (ён мае надпіс LNB IN).
  2. Уключыце тэлевізар і цюнэр. Зараз вы зможаце бачыць малюнак, якое будзе паступаць.
  3. Павольна перамяшчайце талерку па вертыкалі або па гарызанталі, вакол месца, дзе павінен размяшчацца спадарожнік. Калі з'явіцца сігнал, откалибруйте малюнак так, каб атрымаць ідэальную карцінку.
  4. Застаецца толькі надзейна замацаваць ўсе, што засталіся гайкі, каб зафіксаваць антэну на патрэбным месцы.

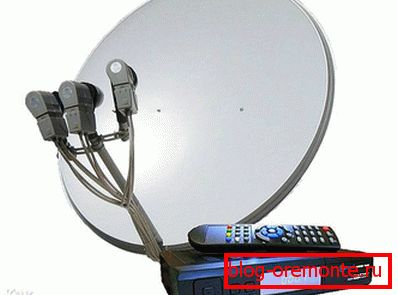

Цяпер вы можаце атрымліваць асалоду ад спадарожнікавым тэлебачаннем. А думка пра тое, што работу па ўстаноўцы выканалі вы самі, будзе яшчэ больш радаваць вас. Такім чынам, вы цалкам бясплатна выканалі працу, якую робяць вопытныя спецыялісты, якія прадстаўляюць такія паслугі. Пачаткоўцу на такую ​​працу спатрэбіцца прыкладна паўгадзіны. Сам працэс не патрабуе асаблівых высілкаў, але зможа зберагчы ваш сямейны бюджэт.
