Двухсхільны дах сваімі рукамі

Самастойны мантаж двухсхільным даху магчымы толькі пры наяўнасці вызначаных навыкаў працы з падобнымі канструкцыямі і мяркуе павышаную ўвагу да ўсіх дэталяў будаўнічых працэдур. Палегчыць выкананне маючых адбыцца работ вам дапаможа ўважлівае вывучэнне нашых інструкцый, у якіх падрабязна апісваецца, як вырабляецца двухсхільны дах сваімі рукамі з улікам усіх нюансаў якія вырабляюцца пры гэтым аперацый.

варыянты дахаў

Для разумення ўсіх тонкасцяў і асаблівасцяў маючых адбыцца работ спачатку мы пазнаёмім вас з вядомымі відамі двухсхільных кровель з розным вуглом нахілу пахілаў, пры выбары якога павінны ўлічвацца наступныя фактары:

  • выгляд дахавага пакрыцця;
  • мясцовыя кліматычныя ўмовы;
  • функцыянальнае прызначэнне будынка.

Кут нахілу пахілаў у розных пабудоў можа вагацца ў дыяпазоне значэнняў ад 10 да 40 градусаў і істотна ўплывае на выбар матэрыялу дахавага пакрыцця. У адпаведнасці з гэтым паказчыкам двухсхільныя канструкцыі могуць мець наступныя выканання:

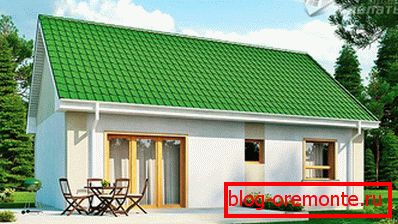

  • з спадзістымі схіламі (да 20 градусаў)

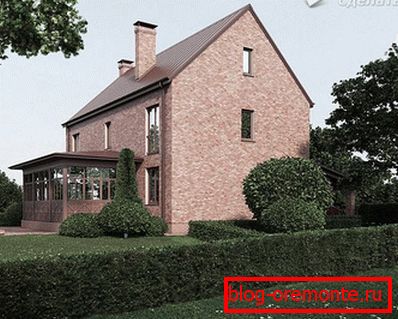

  • дахі з вялікім вуглом нахілу (больш за 20 градусаў);

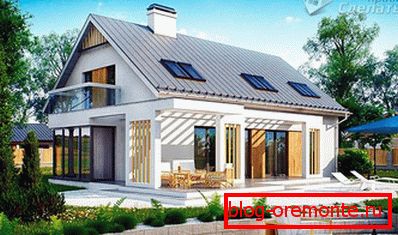

  • даху з ламанай лініяй пахілаў (з пераменным вуглом нахілу).

падрыхтоўчыя мерапрыемствы

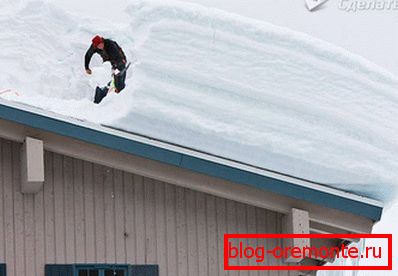

Для таго каб вызначыцца з выбарам аптымальнай для вашых умоў канфігурацыі даху ў першую чаргу неабходна ўлічыць такі паказчык, як снегавая і ветравая нагрузка на яе. Натуральна, што з памяншэннем кута нахілу даху ветравыя нагрузкі прыкметна зніжаюцца; праўда, у гэтым выпадку становіцца немагчымым выкарыстанне подкровельного прасторы для гаспадарчых патрэб (пад паддашкавае памяшканне, напрыклад).

Пры выбары формы двухсхільным даху звычайна зыходзяць з таго, каб ключавыя апорныя кропкі кроквеннай сістэмы супадалі з лініямі размяшчэння апорных канструкцый самага будынка (яго верхняга паверха, у прыватнасці). Адначасова прымаецца пад увагу шырыня дома, а таксама наяўнасць ўнутраных апорных сцен.

Пры падрыхтоўцы праекта ўлічваецца наяўнасць або адсутнасць паддашкавага памяшкання ў будучыні будынку, а таксама агульныя памеры закрываемого дахам прасторы. Пры значнай велічыні закрываемой плошчы ў канструкцыю кроквеннай сістэмы (акрамя рыгеляў, якія выкарыстоўваюцца ў якасці апорных потолочного перакрыцці) павінны ўключацца дадатковыя элементы - так званыя прагоны і стойкі.

Было б правільна прадумаць дзе будзе знаходзіцца ўваход на гарышча, і пры неабходнасці вырабіць лесвіцу.

Пры ўладкаванні двухсхільным даху сваімі рукамі (без гарышча) дапускаецца выкарыстоўваць сістэму наслонных крокваў, якія мацуюцца сваёй верхняй часткай да коньковой прагону. Сам гэты прагон падтрымліваецца, у сваю чаргу, адмысловымі стойкамі, якія ўсталёўваюцца з апорай на ўнутраную апорную перагародку.

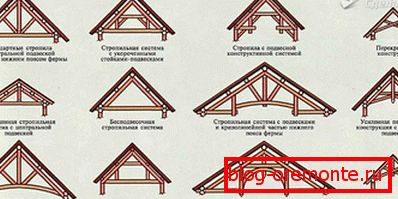

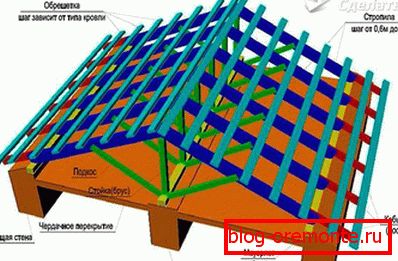

Самым практычным і эканамічным варыянтам ўладкавання дахавых канструкцый, выкарыстоўваным у асноўным для лёгкіх пабудоў, з'яўляюцца вісячыя кроквы, пры ўладкаванні якіх кроквенныя ногі звязваюцца паміж сабой парамі з дапамогай спецыяльных рыгеляў. Апошнія ўяўляюць сабой гарызантальныя перамычкі, якія забяспечваюць патрабаваную калянасць ўсёй канструкцыі ў цэлым. Кожная з вісячых крокваў абапіраецца сваімі канцамі на бакавыя сцены будынка.

У тым выпадку, калі яго шырыня перавышае 6 м, вам давядзецца павялічыць колькасць усталёўваных прагонаў і стоек. Нагадаем, што прагон - гэта асаблівы гарызантальны брус, які ўжываецца ў якасці дадатковай апоры пад кроквы і мантаваны з выкарыстаннем спецыяльных стоек.

Названыя стойкі абапіраюцца, у сваю чаргу, на так званыя лежням (загадзя падрыхтаваны брус, які ўкладваецца ўздоўж пахілу). Такі брус разам са стойкамі можа служыць каркасам сцен планаванага мансардного памяшкання. Такім чынам, прымяненне наслонных крокваў дазволіць вам абсталяваць мансарду або досыць прасторнае паддашкавае памяшканне, якое выкарыстоўваецца для гаспадарчых патрэб.

Але перад тым як зрабіць двухсхільны дах вам у першую чаргу трэба будзе паклапаціцца аб нарыхтоўцы матэрыялаў для яе. Пры разліку аб'ёму патрабаванага піламатэрыялу паспрабуйце не выпускаць з ўвагі тая акалічнасць, што вага кроквеннай сістэмы не павінен перавышаць дапушчальную для дадзенай канструкцыі велічыню. Пры гэтым перасек выкарыстоўваюцца для яе ўладкавання піламатэрыялаў, як правіла, выбіраецца зыходзячы з памераў самой канструкцыі.

Mawérlat

Mawérlat выкарыстоўваецца ў якасці апорнага падставы кроквеннай канструкцыі і забяспечвае надзейнае і ўстойлівае яе замацаванне на сценах будынка. У якасці мауэрлата ў асноўным выкарыстоўваецца звычайны брус перасекам 100? 150 мм, мантаваны па ўсім перыметры будынка і які забяспечвае раўнамернае размеркаванне нагрузкі на яго сцены.

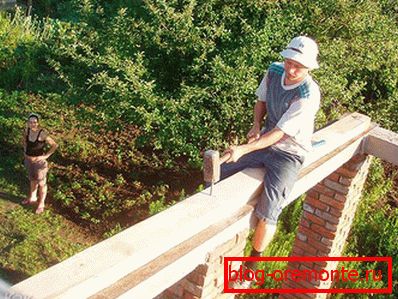

Мацаванне бруса-мауэрлата ў сцяне можа вырабляцца адным з наступных спосабаў:

  • у цагляным муры замуровывалась спецыяльная (катанне) дрот, выкарыстоўваная для замацавання апорнага бруса на сцяне;
  • у мур замуроўваюць металічныя шпількі патрабаванага памеру (дыяметрам не менш за 12 мм);
  • уздоўж сцяны выконваецца адмысловая маналітная бетонная бэлька, абсталяваная сталёвымі шпількамі.

Шпількі, якія прымяняюцца для надзейнага мацавання мауэрлата, размяшчаюцца па перыметры будынка з крокам парадку 120 мм. Пры выбары вышыні крапяжу варта ўлічваць сумарную таўшчыню гідраізаляцыйнага пласта і бруса з загадзя падрыхтаванымі адтулінамі. Падчас мантажу апорны брус усталёўваецца на шпількі і трывала замацоўваецца гайкамі, абсталяванымі шырокімі шайбамі.

Ўладкаванне кроквеннай сістэмы

Сістэма крокваў тыпавога хаты ўтрымлівае цэлы шэраг дэталяў, канструктыўна аб'яднаных у адзінае цэлае. Асноўным элементам двухсхільным даху з'яўляецца А-вобразная ферма, якая ўяўляе сабой жорсткую канструкцыю, якая працуе па прынцыпе «на распор». У тым выпадку, калі каркас дома выраблены з бруса - варта патурбавацца пра тое, каб яго сцяны на ўзроўні потолочных бэлек былі ўмацаваць адмысловымі сцяжкамі, якія выключаюць магчымасць іх зрушэння пад нагрузкай.

На столевыя перакрыцці з боку гарышча ўкладваюцца адмысловыя лежням (брусы перасекам 150? 150 мм), служачыя апорай для прагонных стоек. Усе паўтаральныя элементы сістэмы крокваў вырабляюцца строга па шаблоне, што дазваляе атрымаць пасля зборкі роўнабаковы двухсхільны канструкцыю з раўнамерным размеркаваннем вагавых нагрузак.

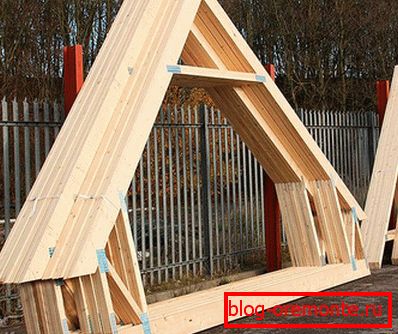

А-вобразныя фермы для кроквеннай сістэмы збіраюцца па шаблоне непасрэдна на зямлі, пасля чаго зборная канструкцыя падымаецца ўверх, на падрыхтаванае да ўсталёўкі фермы перакрыцце. Пры гэтым прогонные стойкі ўсталёўваюцца з апорай на лежням, а кроквы сваімі ніжнімі канцамі мацуюцца на мауэрлата.

Адначасна адзначым, што пры вырабе шаблону кроквеннай канструкцыі вы можаце адвольна змяняць даўжыню складнікаў яго элементаў, вар'іруючы параметры будучай даху (яе вышыню, напрыклад). Дзякуючы гэтаму вы зможаце падабраць аптымальны для вашых умоў варыянт.

Пры мантажы кроквенных ног у месцах іх стыкоўкі з абвязкай робяцца спецыяльныя фігурныя запілы, якія забяспечваюць надзейны кантакт і жорсткую звязак з мауэрлата. Для павышэння калянасці канструкцыі ў дадзеным мацаванні нярэдка выкарыстоўваюцца адмысловыя металічныя накладкі.

франтон

Пры падрыхтоўцы будаўнічага праекта (гэта значыць яшчэ перад тым, як пабудаваць дом) вам неабходна будзе старанна прапрацаваць пытанне ўладкавання яго франтонаў.

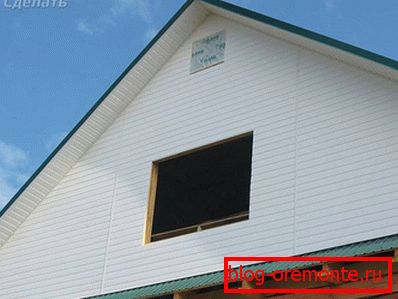

Внешне фронтон выглядит как продолжение стены, имеющее границу по линии скатов кровли. Для случая рассматриваемой нами двускатной кровли фронтоны имеют форму равнобедренного треугольника. франтонными основаниями служат крайние фермы, высота и вертикальность установки которых строго контролируется.

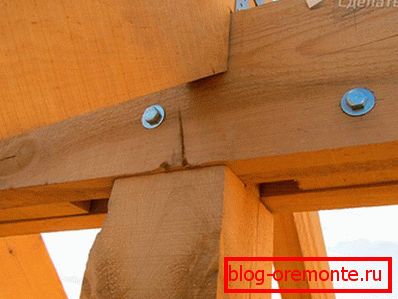

У верхняй частцы франтонных ферм усталёўваецца коньковый прагон, да якога ў наступным мацуюцца астатнія кроквы. Зашивка франтонаў дошкамі праводзіцца ў загадзя абраным кірунку (па вертыкалі або па гарызанталі). Звычайна яна арганізуецца па завяршэнні ўсяго комплексу дахавых работ, але дапускаецца рабіць гэта і адначасова з апошнімі. З усімі тонкасцямі мантажу франтонаў двухсхільных дахаў вы зможаце азнаёміцца, прагледзеўшы адпаведнае відэа.

У заключэнне адзначым, што як франтоны, так і элементы пакрыцця дахавай канструкцыі падлягаюць абавязковаму ўцяпленні.

фота



відэа

У гэтым відэа паказаны мантаж двускатным дахі з франтонамі:
