Чатырохсхільным дах сваімі рукамі

Даху складанай формы прыцягваюць асаблівую ўвагу да архітэктуры будынка. Чатырохсхільныя даху папулярныя пры ўзвядзенні загарадных дамоў. Чатыры пахілу, размешчаныя ў розных плоскасцях, надаюць жыллю рэспектабельны выгляд. Часцей за ўсё пахілы выконваюцца рознай формы: два з іх атрымліваюцца трохкутнымі і выступаюць у ролі франтонаў, два маюць форму трапецыі.

перавагі канструкцыі

Ўстаноўка чатырохсхільным ці вальмовой даху акрамя эстэтычнага выгляду мае і практычныя плюсы:

  • на гарышчы, акружаным дахам з усіх бакоў, падтрымліваецца камфортная тэмпература;
  • канструкцыя крокваў трывалая і даўгавечная;
  • высокую ўстойлівасць да вятрах і ападках;
  • прастору пад дахам можна выкарыстоўваць для мансарды.

Тыпы чатырохсхільным дахаў

Маючы агульную аснову, падвіды такіх пакрыццяў некалькі адрозніваюцца выкананнем:

  • Вальмовые - класічны варыянт з двума трохкутнымі вальмы і двума пахіламі ў форме трапецыі.
  • Полувальмовые - трохкутныя пахілы маюць скарочаную форму, такая канструкцыя выконваецца для абсталявання мансарды.

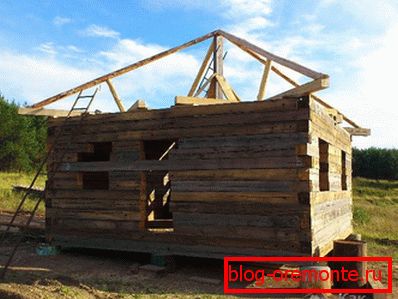

  • Шатровая - мае форму піраміды з трохкутнымі пахіламі. Падыходзіць для квадратнага будынка.

праектаванне

Кут нахілу для пахілаў выбіраецца зыходзячы з рэкамендацый вытворцаў дахавага матэрыялу і прыродных асаблівасцяў. Для мяккай рулоннага даху досыць вугла да 18 градусаў, для шыферу падыдзе кут у 15-60 градусаў, а пад чарапіцу варта закласці нахіл ад 30 да 60 градусаў.

Вялікае значэнне мае колькасць ападкаў зімой, калі выпадае значная колькасць снегу, то лепш выбіраць стромкія пахілы, на якіх ападкаў менш затрымліваюцца.

Выбраўшы кут нахілу, можна разлічыць вышыню канька і астатнія параметры, неабходныя для пабудовы чатырохсхільным даху. Для вылічэння плошчы выкарыстоўваюцца геаметрычныя формулы для трохвугольніка і трапецыі.

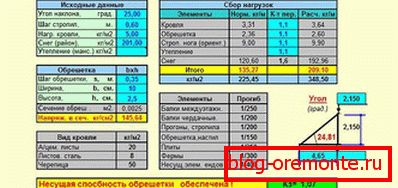

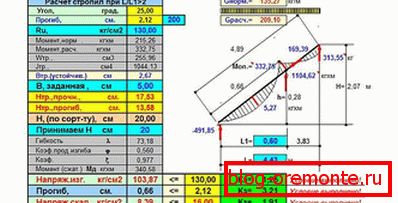

Пры праектаванні кроквеннай сістэмы неабходна многае ўлічыць: перасек бруса, даўжыню крокваў, велічыню прагону, крок ўстаноўкі элементаў. Усе магчымыя нагрузкі на дах высвятляюцца на стадыі праектавання, да іх адносяць:

  • вага абранага дахавага пакрыцця;
  • гадавое колькасць ападкаў;
  • маса ўцяпляльніка і гідраізаляцыі;
  • прылада на даху рознага абсталявання (антэны, ліхтары, вокны і т. д.);
  • снегавая і ветравая нагрузка.

Акрамя закладзеных нагрузак, дах хаты павінна мець запас трываласці, які гарантуе ўстойлівасць канструкцыі ў неспадзяванай сітуацыі. Для ўзвядзення кроквеннай сістэмы прымяняюцца брус і дошкі. Калі ёсць неабходнасць узмацніць элементы, дошкі сдваиваются.

Перад пачаткам працы ўсе піламатэрыялы праходзяць апрацоўку антысептыкам.

паслядоўнасць працы

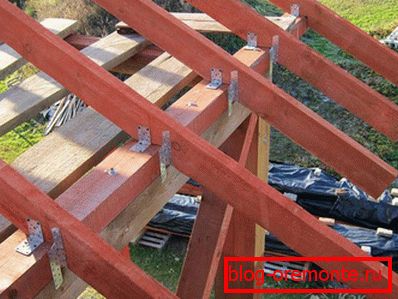

Ўстаноўка даху пачынаецца з замацавання апорнага падставы - мауэрлата. Гэта брус перасекам 150 × 150 мм, які ўкладваецца па перыметры сцен. Яго размяшчэнне па гарызанталі кантралюецца узроўнем. Брус не павінен знаходзіцца на краі сцены, трэба пакінуць адлегласць у 5-7 гл. Мацаванне мауэрлата выконваецца на замураваныя ў мур шпількі, якія закручваюцца гайкамі. Гэты брус дазваляе звязаць кроквавую сістэму і сцены дома ў агульную канструкцыю.

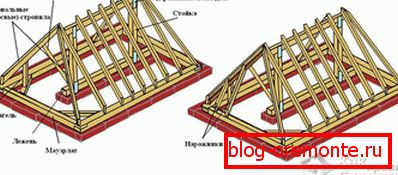

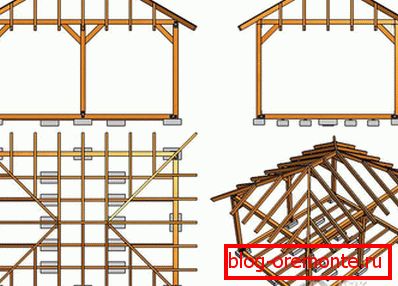

Для ўстаноўкі стоек неабходныя лежням або бэлькі перакрыцця. Гэтыя элементы выконваюцца з брусаў памерам у 100 × 200 мм або здвоеных дошак. Усе апоры ўсталёўваюцца строга вертыкальна і мацуюцца да лежням металічным кутком або пласцінай. Для вальмовой даху стойкі ўсталёўваюцца ў адну лінію, на іх мацуецца коньковый прагон. Пры ўзвядзенні шатровай тыпу даху апоры размяшчаюцца па дыяганалі, ад кута адкладаюцца роўныя адлегласці. У выніку яны ўтвараюць прастакутнік, на які ўкладваюцца прагоны. Мацаванне выконваецца куткамі.

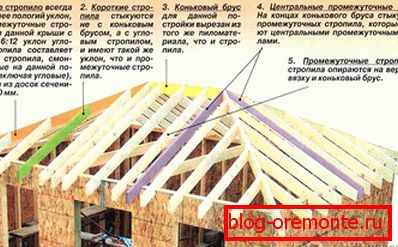

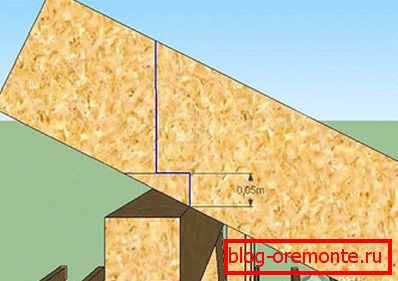

Бакавыя кроквы ўсталёўваюцца пасля апрацоўкі па шаблоне. У якасці нарыхтоўкі бярэцца тонкая дошка, прыкладваецца да прагону і адзначаецца запіў. Другі канец ўпіраецца ў мауэрлат і намячаецца ніжні запіў. Неабходную колькасць крокваў падрыхтоўваецца па шаблоне і ўсталёўваецца з абраным крокам мацавання, ён можа складаць ад 60 см да 1 метра. З прагонам і асновай злучэнне адбываецца клямарамі або саморезы.

Накосные кроквы з коньковым прагонам ўтвараюць кут нахілу пахілаў. Гэтыя кроквы размяшчаюцца дыяганальнае і нясуць дадатковую нагрузку, таму для іх выкарыстоўваюцца здвоеныя дошкі. Запіў накосных крокваў выконваецца па шаблоне, даўжыня іх ўлічвае навісь ад 50 см. У верхняй частцы накосные кроквы злучаюцца рыгелем для надання трываласці. Пры прыладзе шатровай даху накосные кроквы злучаюцца ў коньковой вузле з дапамогай зацяжак. Кроквы ўсталёўваюцца пад вуглом у 90 градусаў і абавязкова злучаюцца са сценамі з дапамогай драцяных хамутоў.

Да дыяганальным кроквах мацуюцца кароткія кроквы або нарожники. Яны выконваюцца рознай даўжыні, але павінны быць раўналежныя адзін аднаму. Нарожники разам з радавымі кроквамі фармуюць бакавыя пахілы. Для шатровай мадэлі ўстаноўка нарожников і мацаванне стоек, подкосов і Шпренгель таксама з'яўляецца завяршальным этапам пабудовы.

Для зняцця нагрузкі з дыяганальных крокваў, пад іх устанаўліваюцца Шпренгель. Гэта вертыкальныя апоры, якія абапіраюцца на лежням. Бакавыя кроквы замацоўваюцца падкосамі. Адзін з коней дошкі ўпіраецца ў лежень, а другі зразаецца пад 45 градусаў і мацуецца да кроквеннай назе.

Лачанне і ўцяпленне

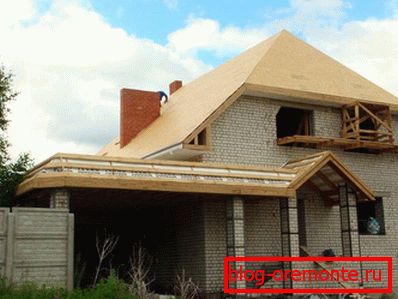

Завяршыць узвядзенне даху дазволіць ўцяпленне яе базальтавай ватай або вспененным полістыролам. Матэрыял укладваецца паміж кроквамі. Абарону даху ад вільгаці забяспечыць пласт гідраізаляцыі. Памеры лачання залежаць ад тыпу дахавага пакрыцця, на вальмовой тыпе прывабна глядзіцца мяккая чарапіца, для яе патрэбна суцэльная лачанне.

Правільна весці будаўніцтва дапаможа прагляд відэа, тлумачыць нюансы ўстаноўкі крокваў.

відэа

Глядзіце, як вырабляецца мантаж кроквеннай сістэмы:
