Бурэнне свідравін сваімі рукамі

Кожны загарадны ўчастак мае патрэбу ў крыніцы вады. Каб атрымаць водны рэсурс, неабходна ўладкаваць калодзеж ці свідравіну. У дадзеным артыкуле мы распавядзем тэхналогію бурэння свідравіны сваімі рукамі, разгледзім розныя спосабы (ўдарнае бурэнне, з дапамогай вады), а таксама пакажам відэа інструкцыю.

Перад тым як прыступіць да працы, неабходна:

  • ўдакладніць, дзе і на якой глыбіні размяшчаюцца ваданосныя пласты на ўчастку;
  • даведацца, да якога тыпу адносіцца грунт;
  • выкарыстоўваючы папярэднія дадзеныя, выбраць пэўны тып свідравіны.

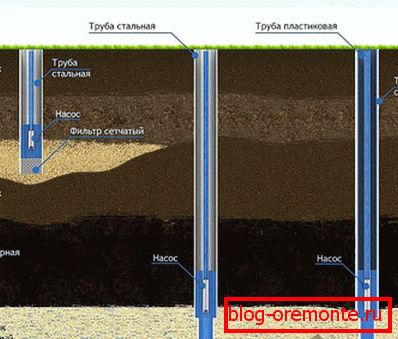

Свідравіны бываюць двух тыпаў:

  • Абісінскіх калодзеж - ад 3 да 12 м глыбінёй.
  • Пясчаная - да 20-30 м.

Пры ўладкаванні свідравін рэкамендуецца па магчымасці выбраць месца, дзе ваданосныя пласты ня залягаюць глыбей 20 м, так як такая глыбіня змушае выкарыстоўваць больш складаную будаўнічую тэхніку.

Дыяметр свідравіны вызначаецца дыяметрам ручнога свідра і трубы, якая будзе змешчана ў праведзенае ў грунце адтуліну. Стандартны дыяметр трубы не перавышае 11-12 см. Значыць, дыяметр свідравіны не павінен быць менш 14-15 см.

У якасці інструмента, з дапамогай якога можна вырабіць адтуліну ў зямлі, могуць быць выкарыстаны буры наступных тыпаў:

  • шнековый свідар,
  • свідар у выглядзе долаты,
  • свідар у выглядзе лыжкі.

Калі на ўчастку знаходзіцца неосыпающийся грунт, разумней выкарыстаць свідар-лыжку. Пры цвёрдых грунтах рэкамендуюць ужываць свідар-долата. Працаваць са змяшаным грунтам лепш за ўсё шнековым свідрам.

Ўладкаванне на ўчастку

  1. Пры выбары месца для бурэння трэба ўлічваць, што свідравіна павінна размяшчацца ў месцы, аддаленым ад зліўных ям або іншых крыніц забруджвання.
  2. Спачатку ў раёне будучай свідравіны неабходна зняць верхні пласт глебы, памерам 1,5? 1,5 м на глыбіню не больш за 1 м. Такая мера прадухіліць трапленне зямлі ў падрыхтоўваць свідравіну.
  3. Для выгоды арганізацыі крыніцы вады неабходна збудаваць трыногу. Трыногу лёгка зрабіць самастойна, выкарыстоўваючы бярвёны дыяметрам у 15-20 гл або драўляны брус памерам 100х150 мм. Мантаж праводзіцца наступным чынам: бярвёны ўкладваюцца на зямлю ў выглядзе трыкутніка, і месца іх злучэння надзейна фіксуецца. Акуратна падняўшы трыногу, трэба трывала ўсталяваць яе так, каб месца злучэння, куды пасля будзе мацавацца лябёдка, знаходзілася сапраўды над месцам будучага бурэння.
  4. Адзначыўшы месца, дзе будзе ўсталяваны ручной свідар, трэба астатняй адкрыты грунт абкласці драўлянымі шчытамі - гэта не дазволіць глебе абсыпацца пры свідраванні.

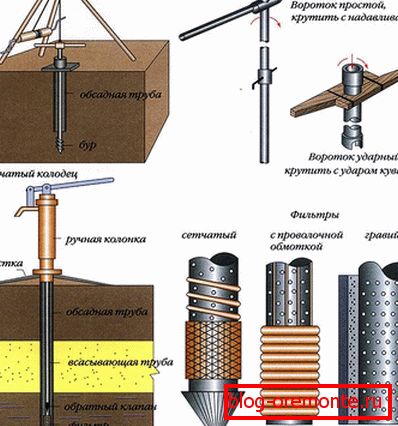

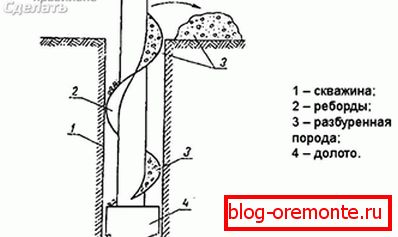

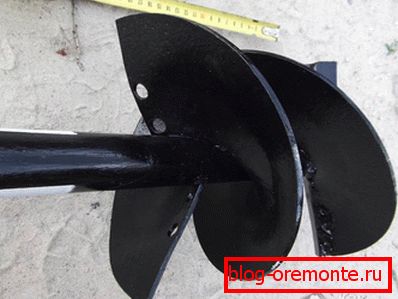

  5. Свідравіну лепш арганізаваць з дапамогай ручнога свідра. Такі свідар называецца шнековым, і мае магчымасць павелічэння даўжыні ручкі пры дапамозе дадатковай металічнай штангі. Каля змеявіка, якая складае рэжучы край свідра, замацоўваецца трос, іншы край якога фіксуецца на падвешанай да трыножку лябёдцы.
  6. Перад пачаткам работ, на штанзе адзначаецца адлегласць у 50-60 см - менавіта на такую ​​глыбіню трэба прасоўваць свідар. Пасля дасягнення адзнакі неабходна за ручку ці пазней з дапамогай троса выняць шнековый свідар з адтуліны ў грунце, і старанна яго ачысціць. Дадаючы металічныя штангі для падаўжэння свідра, ад першапачатковай адзнакі трэба адмераць яшчэ 50-60 гл.
  7. Як толькі на пэўнай глыбіні выкрываецца ваданосны пласт, трэба працягваць бурэнне да водатрывалым пласта.
  8. Для ачысткі вады ў свідравіне патрабуецца выкарыстоўваць желонку. Калі колькасць падыманага з яе дапамогай грунту практычна звядзецца да нуля, патрабуецца ўсталяваць у адтуліну обсадную трубу з фільтрам. Перад памяшканнем фільтра ў выглядзе металічнай трубы з сеткай або дробнымі адтулінамі спецыялісты рэкамендуюць пакласці на дно свідравіны пласт жвіру.
  9. Ўстойлівасць трубы забяспечвае засыпаны ў прастору паміж глебай і сценкамі трубы жвір.

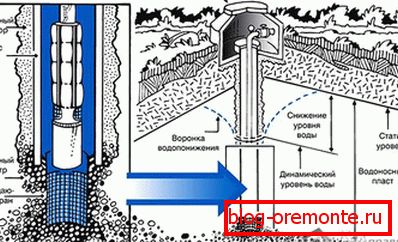

  10. Апушчаны ў свідравіну насос неабходна ўсталяваць так, каб ён быў цалкам пагружаны ў ваду і дастаўляў на паверхню чыстую ваду.

Абараніць свідравіну ад знешніх забруджванняў можна з дапамогай змантаванай непасрэдна над ёй дахам.

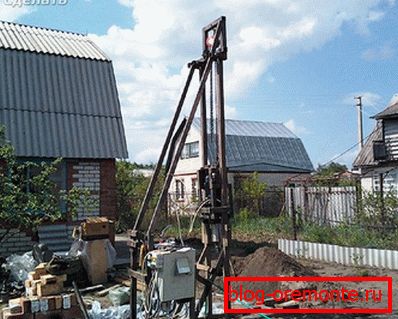

ўдарнае бурэнне

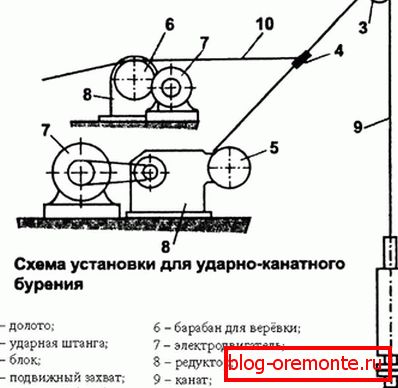

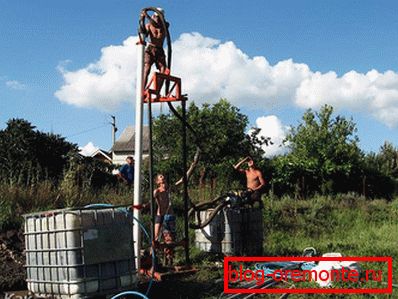

Прылада буравой устаноўкi

Для правядзення работ спатрэбіцца сабраць наступны матэрыял:

  • Свідравальнае снарад. Снарад выбіраецца зыходзячы з тыпу грунта, напрыклад, гэта можа быць долата, желонка або шклянку.
  • Трос або ліна.
  • Ўдарная штанга.
  • Вышка з лябёдкай і блокам.

Галоўным інструментам свідравальнай устаноўкі з'яўляецца забіўны шклянку. Вось яго адметныя рысы:

  1. Шклянку ўяўляе сабой адрэзак трубы, унізе якога прыварваюць рэжучая абза з трывалага металу. Гэтая абза мае скос ўнутр снарада.
  2. Дзякуючы абзе, прылада можа глыбей уваходзіць у грунт пры ўдары.
  3. Зверху шклянкі сфарміравана кавадла, па якой ўдараецца штанга.

Акрамя ўсяго іншага, гэтая тэхналогія патрабуе выкарыстання вышкі. Яе зрабіць можна самастойна, надаўшы форму трыножкі:

  • Зварыць канструкцыю можна з трубы. Пры адсутнасці такой магчымасці, можна выкарыстоўваць драўляныя брусы.
  • Вышыня вышкі павінна быць больш даўжыні свідравальнага снарада. Гэта важна, бо снарад, напрыклад, шклянку, неабходна падымаць над узроўнем зямлі цалкам.
  • Зверху канструкцыі усталёўваецца блок. Праз яго будзе прапускацца трос або ліна.
  • Для ўздыму снарада можна выкарыстоўваць простае збудаванне па тыпу вароты, які выкарыстоўваецца ў калодзежы.

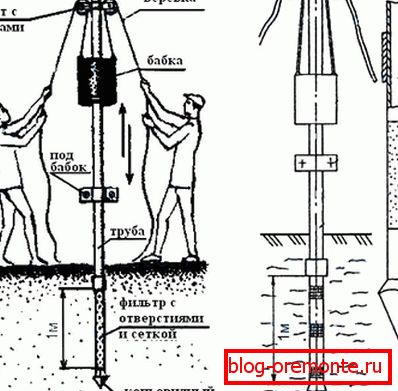

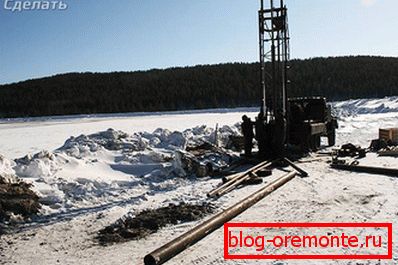

Бурэнне забіўны шклянкай

Ніжэй апісваецца працэс свідравання шклянкай. Работы праводзяцца наступным чынам:

  • Пры дапамозе лябёдкі паднімаеце снарад над забоем, пасля чаго рэзка апускаецца.
  • Пры ўдары шклянкі па пласт, снарад захоплівае частку грунту.
  • Пры ўздыме шклянкі ўверх, дзякуючы трэнню глеба на сценках ўтрымліваецца.
  • Для больш глыбокага пранікнення неабходна выкарыстоўваць ўдарную штангу. Для пачатку яе падымаеце, а потым апускае. Пры такіх дзеяннях штанга ўдарае па свідравальнае снараду, які захоплівае больш грунту.
  • Пасля некалькіх удараў штангі, шклянку падымаецца для ачысткі яго ад зямлі.
  • Пасля гэтага працэс ўдарнага бурэння працягваецца ў такім жа парадку.

Тэхналогія ўдарнага свідравання з выкарыстаннем шклянкі магчымая толькі на сыпкіх і мяккіх грунтах. Напрыклад, калі глеба перавагі з пяску, то ўлічваючы той факт, што часціцы пяску ня ўзаемазвязаны, сіла трэння не зможа ўтрымаць пясок у шклянцы.

Ніжэй апішам тэхналогію ўдарнага свідравання на сыпкіх грунтах.

Бурэнне на сыпкіх грунтах

Калі грунт складаецца пераважна з пяску, то ў якасці снарада выкарыстоўваецца желонка. Гэта прылада ўяўляе сабой наступную канструкцыю:

  • Унізе желонки маецца клапан, які пры ўдары па грунце адчыняецца. З прычыны гэтага ўнутр снарада трапляе грунт.
  • Калі желонка падымаецца, клапан зачыняецца пад ціскам наяўнай глебы. Як следства змесціва здабываецца вонкі.
  • Пасля ачысткі желонки, бурэнне працягваецца.

Нярэдка пры ўдарным свідраванні можна сустрэць аднастайны сыпкі грунт або яго пласты. І каб прадухіліць засынанне неабходна прарабіць наступныя дзеянні:

  1. У працэсе бурэння ствол ўмацоўваецца обсадной трубой.
  2. На самай першай трубе варта зрабіць пашыральны чаравік, формы конусу.
  3. У працэсе заглыблення адрэзкі обсадной трубы пад уласнай масай або пры акуратных ударах заглубляются.

Перасек обсадной трубы павінна быць больш дыяметра желонки. Гэта забяспечыць свабодны рух снарада ўнутры трубы.

Бурэнне на цвёрдым грунце

Калі грунт камяністы, то пры ўдарным свідраванні ўжываецца долата. Пры магутных ўдарах долата разбівае / отшкаливает часціцы цвёрдага грунту. Ўскудлачаныя часціцы вонкі падымаюцца желонкой.

Калі праца праводзіцца на цвёрдым грунце, то обсадная труба не зможа самастойна зрэзаць глебу. Таму спатрэбіцца ў выкарыстанні спецыяльных рухомых разцоў, якія будуць пашыраць дыяметр ствала.

Для таго каб апусціць разцы, разакі варта скласці так, каб прылада змясцілася ў обсадную трубу. Па дасягненні патрэбнай глыбіні пад уздзеяннем спружын прылада прыводзіцца ў працоўны стан, зразаючы тым самым грунт са сценак ствала. Як следства обсадная труба апускаецца.

Як быць калі ў працэсе бурэння сустракаюцца прамежкавыя ваданосныя лінзы? У такім выпадку ажыццяўляецца мантаж обсадной калоны. Калі гэтага не вырабіць, вада папросту залье забой, што будзе перашкаджаць правядзенню работ. Для гэтага ніжні край калоны ўпіраецца на грунтавы пласт, які знаходзіцца ніжэй за ўзровень вады. Пасля адпампоўваць ваду і желонкой ўхіляеце пароду.

важныя нюансы

Да і ў працэсе ўдарнага бурэння варта выконваць некаторыя нюансы, пра якія гаворыцца ніжэй:

  • Непасрэдна перад бурэннем рэкамендуецца выкапаць шурф з бакамі 1,5? 5 м глыбінёй да 2 м. Гэта неабходна для таго, каб у забой падчас свідраванні не абвальвалася грунт. Сценкі шурфа ўмацоўваеце шчытамі з дошак, а над самім месцам працы майстраваць буравую ўстаноўку.
  • Пры ручным або пневмоударном свідраванні варта выконваць роўнасць забою. У гэтым можа дапамагчы падоўжаны снарад. Аптымальнай даўжынёй лічыцца 2 м.
  • Трос або канат павінен мець дастатковы запас трываласці. Ён павінен вытрымліваць вагу ударнай штангі і свідравальнага снарада. Акрамя гэтага, ён павінен вытрымліваць нагрузкі на разрыў пры ўзняцці снарада, які забіваецца ў глебу.
  • Улічваючы той факт, што снарад можа заклінаваць, дыяметр троса рэкамендуецца не менш за 10 мм.

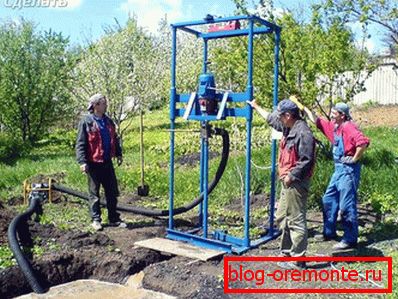

бурэнне вадой

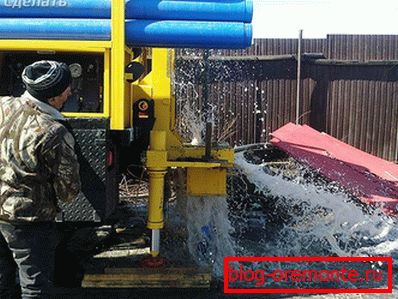

Як гэта ні дзіўна, але здабыць ваду з-пад зямлі можна самой вадой. Калі дакладней гэта сфармуляваць, то для бурэння выкарыстоўваецца вада пад вялікім ціскам. Прынцып гэтай методыкі складаецца ў тым, што вада пад вялікім ціскам здольная разбіваць сустракаемую на сваім шляху пароду, руйнуючы яе на часціцы, а потым вымываць яе вонкі. Для правядзення работ па бурэнню вадой спатрэбіцца падрыхтаваць наступнае абсталяванне:

  • ёмістасць з вадой;
  • электрагенератар;
  • шлангі, здольныя справіцца з высокім ціскам;
  • гидробуровая установка.

У гэтай працы галоўнае правільна арганізаваць працэс свідравання, так як сама ўстаноўка не мае складаных тэхнічных тонкасцяў. Далей вы зможаце падрабязней азнаёміцца ​​з тэхналогіяй работ.

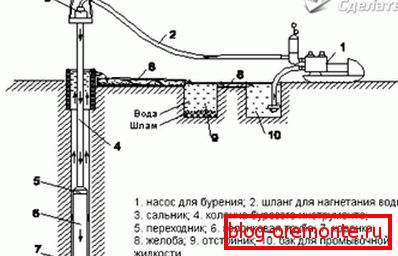

працэс свідравання

У першую чаргу неабходна любым спосабам вырабіць бурэнне на невялікую глыбіню. Бурэнне выконваецца да той ступені, каб обсадная труба ўвайшла да паловы сваёй даўжыні. Пасля гэтага арганізуйце падачу вады да наканечніка свідравой ўстаноўкі. Сама ж ўстаноўка апускаецца да ўпора ў обсадную трубу. Пасля ўключэння генератара пачынае працаваць электраматор, які па шлангу падае ваду. Гэты матор можа ствараць вялікі ціск. Само ціск яшчэ ўзмацняецца і звужэннем шланга да канца ўстаноўкі.

Хуткасць патоку вады цалкам прапарцыйная дыяметру перасеку выхаднога адтуліны. А за кошт высокага ціску вады ажыццяўляецца працэс вымывання часціц пароды.

За рахунак які ўтварыўся ціску ўнутры, пясок і вада падымаюцца з свідравіны вонкі. Ад аператара падчас свідравання патрабуецца ўсяго толькі своечасова апускаць буравую ўстаноўку ў обсадную трубу і ствараць паступальныя або вярчальныя рухі ўстаноўкі. У працэсе прасоўвання неабходна своечасова нарошчваць обсадную трубу. Увесь цыкл бурэння паўтараецца.

Што тычыцца выкарыстання вады, то для бурэння выкарыстоўваецца як праточная, так і раней скарыстаная вадкасць. Але тут ёсць адзін нюанс. Калі пры свідраванні ўжываць ваду па прынцыпе замкнёнага цыклу, то працэс свідравання значна паскараецца. Больш за тое, вада, якая мае ў сабе часціцы пяску здольная паспрыяць пад ціскам вялікім разбуральных дзеянняў. Адзіная праблема, якая можа ўзнікнуць, дык гэта засмечаных шлангаў і які падае жыклёра.

Бурэнне без ўстаноўкі

Калі ў вас адсутнічае спецыяльнае абсталяванне, то бурэнне вадой можна ажыццявіць і без яго. Для гэтага можна выкарыстоўваць самаробныя прылады, але яны не маюць такой высокай надзейнасці. Адзіная перавага, так гэта прастата ў эксплуатацыі. Так, для гэтага вам варта падрыхтаваць такі матэрыял:

  • металічная труба;
  • кампрэсар;
  • некалькі помпаў.

Трубу бераце даўжынёй да 1 м, пажадана каб яна было таўстасценных. Унізе трубы замацоўваеце 2 ці 3 трубкі невялікага памеру. Да іх варта арганізаваць падачу вады. Уверсе трубы мантуецца помпа. Сам працэс свідравання падобны на вышэйапісаны. Адначасова неабходна ўключыць помпа для падачы вады і яе адпампоўкі на паверхню.

Па меры заглыблення на помпа будзе аказвацца моцная нагрузка. Таму народныя ўмельцы рэкамендуюць адначасова выкарыстоўваць 2-3 помпы. Асабліва калі глыбіня свідравіны даходзіць да 25 м.

З ужываннем клапанаў

Гэты метад бурэння ў народзе атрымаў назву - «варварскімі метадамі». Гэта тлумачыцца тым, што з абсталяваннем ажыццяўляецца дастаткова грубае зварот. Больш прасунутыя самаробкіных ўжываюць для свідравання вадой больш тэхналагічныя кампрэсары і сістэму клапанаў. Яны дазваляюць атрымаць ваду на паверхню без перагрузак на электраматоры. За кошт зніжэння ціску каля наканечніка свідра напор вады значна павялічваецца.

Бурэнне на гліністай глебе

Можа скласціся ўражанне, што бурэнне вадой можна выканаць пры любых абставінах. Але гэта не так. Напрыклад, складана вырабляць бурэнне такім метадам у гліністай глебе. У такім выпадку на свідар апранаецца зубчасты наканечнік. У выніку аб'ядноўваецца дзве падобныя тэхналогіі звычайнае бурэнне і гидробурение.

Працэс свідравання зводзіцца да таго, што наканечнік свідра паступова пашкоджвае паверхню глебы, а вада размывае пароду. Пры гліністай глебе такая тэхналогія карыстаецца найбольшым попытам.

Недахоп гэтай сістэмы ў тым, што складана адгадаць шчыльнасць бурэння таго ці іншага ўчастка пароды. Па гэтай прычыне з-пад обсадной трубы і з вонкавай яе боку вымываецца грунт. Але вырашыць гэтую праблему можна проста - падсыпкай друзу.

Як следства обсадная труба будзе мець дадатковае мацаванне са сценкамі студні. А сам друз прадухіляе трапленне пяску ў паражніну свідравіны, выконваючы частковую ролю фільтра. Аднак праз час пясок усё роўна пачне пранікаць, таму без ачысткі ніяк не абысціся.

Рэкамендуем прачытаць:

  • як зрабіць абісінскіх калодзеж;
  • як арганізаваць сажалка на дачы.

відэа

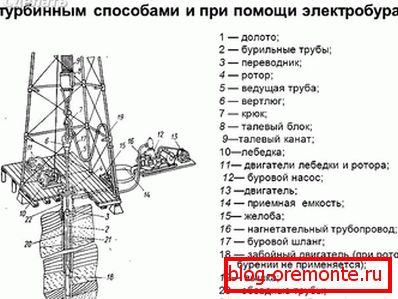

схемы
