Ацяпленне загараднага дома сваімі рукамі

Наяўнасць разгалінаванай сістэмы ацяплення ў доме лічыцца найважнейшай умовай забеспячэння патрабаванага камфорту і выгоды ў ім. Пры гэтым пытанні, якія тычацца выбару і падрыхтоўкі ацяпляльнай сістэмы, прапрацоўваюцца звычайна падчас стварэння праекта будучага будынка.

У дадзеным артыкуле будзе разгледжана сістэма ацяплення памяшканняў, якую прынята называць вадзяны. Гэты спосаб абагравання пакояў адносна просты і больш эфектыўны, чым традыцыйнае пячное або паравое ацяпленне.

Прылада ацяпляльнай сістэмы

Перш чым прыступаць да падрыхтоўкі праекта ацяплення загараднага хаты сваімі рукамі, неабходна ўважліва азнаёміцца ​​з прыладай сістэмы ў цэлым, а таксама з асноўнымі яе элементамі.

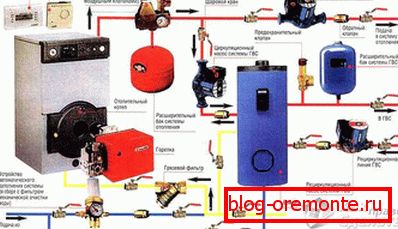

Класічны контур вадзянога ацяплення ўтрымлівае ў сваім складзе наступныя вузлы:

  • награвальны кацёл, які ўяўляе сабой ёмістасць з цепланосбітам, нагрэў якога ажыццяўляецца тым ці іншым спосабам (газавым, электрычным і да т.п.);
  • разгалінаваная сетка трубаправодаў, якая забяспечвае цыркуляцыю цепланосбіта па вадзяніку контуры;
  • элементы абагрэву (батарэі ацяплення і трубаправоды «цёплай падлогі», напрыклад);
  • пашыральны бачок, неабходны для кампенсацыі залішняга ціску ў вадзяніку контуры.

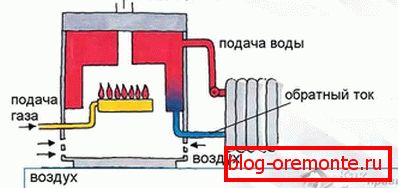

У працэсе эксплуатацыі ацяпляльнага катла змешчаная ў ім вадкасць (антыфрыз або вада) награваецца да зададзенай тэмпературы і па трубаправодзе накіроўваецца ў разгалінаваную сетку абагравальных прыбораў. Па завяршэнні поўнага круга цыркуляцыі астуджаным вадкасць пад уздзеяннем перападу ціскаў трапляе назад у кацёл, дзе паўторна награваецца і зноў падаецца ў контур. Неабходны перапад ціскаў ствараецца за кошт розніцы тэмператур нагрэтых і халодных патокаў цепланосбіта, дзякуючы чаму якая выходзіць з батарэй астуджаным вадкасць апускаецца да катла і выцясняе якая знаходзіцца ў стаяку гарачую ваду.

Самастойнае выраб сістэмы ацяплення прыватнага дома магчыма толькі пры наяўнасці ў вас вызначаных навыкаў працы з тэхналагічным абсталяваннем разгляданага класа. Канчатковы мантаж бытавой ацяпляльнай сістэмы вырабляецца ў адпаведнасці з рэкамендацыямі, прыведзенымі ў наступных раздзелах.

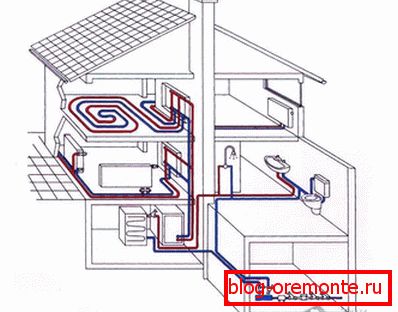

Схема вадзянога ацяплення

Разгляданая намі сістэма ацяплення ўтрымлівае ў сваім складзе два звязаных адзін з адным контуру цыркуляцыі цепланосбіта. Адзін з іх прызначаецца для падачы гарачай вады, а другі - для адводу астуджанай вадкасці (так званая «обратку»).

Кустава схема пабудовы двухтрубной сістэмы прадугледжвае ўстаноўку труб з халодным цепланосбітам на адным узроўні з батарэямі. У адпаведнасці з гэтай схемай «обратку» пракладваецца, як правіла, на ўзроўні падлогі ці крыху ніжэй. Пры падпольным размяшчэнні труб ўстаноўка на іх якіх-небудзь злучальных элементаў (фітынгаў, напрыклад) з-за абмежаванага доступу да канала недапушчальная. Акрамя таго, такія трубы павінны быць дадаткова ўцеплены.

Трубы з гарачай вадой пракладваюцца звычайна ў верхняй зоне памяшкання (на выдаленні каля паўметра ад столі).

Для павышэння эфектыўнасці функцыянавання ўсёй сістэмы ў цэлым у яе склад ўводзіцца так званы пашыральны бачок, які спрыяе паскарэнню нагрэву носьбіта. Тэхнічныя параметры пашыральнага бачка залежаць ад абранай вамі схемы ацяплення і ад аб'ёму обогреваемого памяшкання. Для загараднага дома цалкам дастаткова бачка ёмістасцю 20-30 літраў, які размяшчаецца на вышыні каля 3-х метраў над ацяпляльным катлом.

асаблівасці мантажу

Мантаж ацяпляльнай сістэмы немагчымы без захавання наступных умоў:

  1. З мэтай падтрымання неабходнага перападу тэмператур у сістэме галоўны стояк павінен быць добра уцепленай, што дазволіць прыкметна скараціць страты цяпла, выдаткоўванага на абаграванне паветра.
  2. Умовай безаварыйнага функцыянавання сістэмы з'яўляецца сталасць запаўнення цепланосбітам ўсіх яго галін; пры гэтым розніца тэмператур вадкасці ў стаяку і «обратку» павінна быць не менш за 25 ° С.
  3. Для эфектыўнай цыркуляцыі вады ў сістэме адлегласць паміж ацяпляльным катлом і батарэямі павінна нармаваны (не менш за 3-х метраў па вышыні). Менавіта таму кацёл вельмі часта размяшчаецца ў падвальным памяшканні.
  4. У выпадку адсутнасці падвальнага памяшкання ў доме кацёл можа быць размешчаны на цокальным паверсе. Пры гэтым ён усё роўна павінен размяшчацца ніжэй за ўзровень размяшчэння ацяпляльных батарэй прыкладна на 10-20 см.

Эфектыўная работа ацяпляльнай сістэмы разгляданага намі тыпу магчымая толькі на адлегласцях да 20-30 метраў. Пры меншых адлегласцях паміж абагравальнікамі і катлом рэкамендуецца ўжываць трубы з вялікім дыяметрам.

парады спецыялістаў

Ацяпленне загараднага дома сваімі рукамі павінна ўладкоўвацца з улікам наступных рэкамендацый:

  1. Усё неабходнае для зборкі сістэмы абсталяванне, а таксама злучальныя муфты і перахаднікі павінны быць падрыхтаваны загадзя і размешчаны ў адпаведнасці з абранай вамі схемай ацяплення. У камплекце ацяпляльнага абсталявання абавязкова павінны прысутнічаць наступныя элементы:
  • радыятары для абагрэву памяшканняў;
  • ацяпляльны кацёл;
  • сістэма трубаправодаў;
  • дапаможная фурнітура (заглушкі, фітынгі, вентылі, клапаны і да т.п.).
  • Для стояка з нагрэтай вадой лепш за ўсё падыходзяць цалевыя трубы (у крайнім выпадку - на 3/4 цалі), у той час як для іншых участкаў сістэмы цалкам спатрэбяцца і полудюймовых.
  • Усе трубаправоды сістэмы павінны ўкладвацца з невялікім ухілам у бок сцёку цепланосбіта (ад 0,06 да 0,1 градуса).

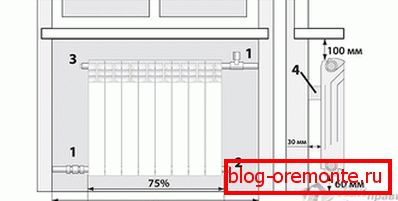

  • На кожнай батарэі рэкамендуецца ўсталёўваць асобны кран, з дапамогай якога вы зможаце кіраваць падачай вады, а, такім чынам - і нагрэвам памяшканняў.
  • Рэкамендуем азнаёміцца:

    • як зрабіць цеплавой помпа сваімі рукамі;
    • як зрабіць кацёл на адпрацоўцы сваімі рукамі.

    відэа

    Разбор памылак ўстаноўкі радыятара:

    Як можа быць уладкованая кацельня ў загарадным доме, вы можаце ўбачыць на прыкладзе:
