Абвязка катла ацяплення сваімі рукамі

Абвязка катла ацяплення - абавязковая працэдура, якая спатрэбіцца, калі вы вырашылі мантаваць ўсю сістэму самастойна. Гэты артыкул дапаможа разабрацца са шматлікімі нюансамі і ўлічыць магчымыя падводныя камяні. Варта разабрацца з рознымі схемамі і рашэннямі.

Што гэта такое?

Калі казаць проста, то гэта паслядоўнасць дзеянняў, якая ўключае ў сябе разлік і падлучэнне розных складнікаў. Гэта неабходна для таго, каб уся сістэма функцыянавала зладжана, а кацёл мог працаваць з максімальна высокім ККД. Гэта будзе спрыяць высокай эфектыўнасці і эканамічнаму выдатку энерганосьбіта.

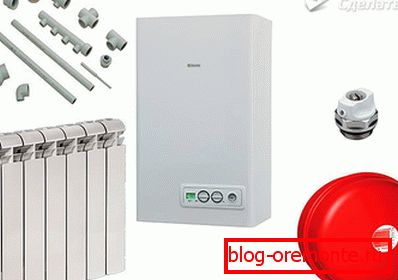

кампаненты абвязкі

Набор складнікаў будзе залежаць ад таго, які з відаў сістэмы абраны:

  • натуральнай або гравітацыйнай цыркуляцыі;
  • прымусовай цыркуляцыі;
  • змяшанай.

Для першага варыянту ён будзе наступным:

  • Кацёл. Гэта сэрца ўсяго механізму. Менавіта ён, награваючы вадкасць, прымушае яе дзейнічаць у згодзе з законамі фізікі - падымацца ўверх і праходзіць па ўсім контуры. Пасля чаго, астываючы, яна вяртаецца ў першапачатковую кропку. Для варыянту натуральнай цыркуляцыі прымяняюцца падлогавыя ацяпляльныя прыборы.
  • Трубы. Для такога рашэння актуальнымі будуць металічныя трубы вялікага дыяметра (у некаторых выпадку які падае патрубок можа быць 2 "). Гэта важна, каб не было супраціву з боку магістралі для свабоднай цыркуляцыі вады.
  • Пашыральны бачок. Ён можа быць як адкрытага - кантактаваць з навакольным асяроддзем - так і закрытага тыпу - ня мець кантакту з паветрам. Тут не ўжываецца дадатковых мембран, бо няма неабходнасці ў падтрыманні зададзенага ціску. Мантуецца ён у самым высокім пункце ўсёй сістэмы.
  • Батарэі. Прымяняцца могуць як чыгунныя, так і стальныя радыятары.
  • Кран Маеўскага. Пажадана, каб ён быў усталяваны на ўсе батарэі, дзе ў гэтым ёсць неабходнасць. У такім выпадку ў любы момант часу можна будзе спусціць паветра з батарэі.
  • Фітынгі. Часцей за ўсё выкарыстоўваюцца металічныя рэзьбавыя або зварныя куткі, траякі, адводы і іншыя злучальнікі.

Плюсамі такой сістэмы з'яўляецца прастата мантажу, даступнасць ўсіх кампанентаў, магчымасць самастойнай ўстаноўкі. Да мінусаў можна аднесці значныя габарыты складнікаў, што вельмі адбіваецца на знешнім выглядзе. Таксама іншым бокам медалі з'яўляецца інертнасць або павольны прагрэў усёй разводкі.

Для сістэм з прымусовай цыркуляцыяй складнікі будуць наступнымі:

  • Кацёл. У гэтым выпадку можна выкарыстоўваць любы варыянт. Абвязка насценнага прыбора прынцыпова падобная, але ўключае ў сябе дадатковыя элементы. Таксама гэты выгляд нагревателей абсталяваны дадатковымі ахоўнымі сістэмамі.
  • Трубы. Пры такой рэалізацыі можна ўжываць як металічныя, так і ўсе віды падыходных пластыкавых вырабаў.
  • Пашыральны бачок. Тут ён мембраннага тыпу. Усярэдзіне яго размешчана «груша», яна дазваляе падтрымліваць ціск ўнутры ўсіх контураў на адным узроўні. Звычайна ўсталёўваецца недалёка ад абсталявання.
  • Радыятары. Могуць прымяняцца такія ж варыянты, як і ў папярэдняй схеме. Больш эканамічнымі будуць стальныя. У іх утрымліваецца меншы аб'ём вады, таму яе нагрэў вырабляецца хутчэй і на гэта ідзе менш паліва.
  • Краны Маеўскага. Мантаж такой жа, як і ў папярэднім варыянце. Акрамя гэтага, можа быць умантаваны скідны клапан для паветра, які аўтаматычна выдаляе яго з контураў.
  • Фітынгі выбіраюцца ў залежнасці ад таго, якая труба выкарыстоўваецца пры мантажы.
  • Цыркуляцыйны помпа. Звычайна ён ужо ўсталяваны ў прыбор ацяплення. Пры наяўнасці некалькіх контураў з прымяненнем калектара мантуюцца дадатковыя адзінкі.
  • Гідраўлічная стрэлка. Гэта вельмі важны элемент, які дае магчымасць у прамянёвай схеме размяшчэння стварыць баланс паміж рознымі контурамі. Яна закліканая выраўноўваць ціск і гарантаваць своечасовую падачу гарачага носьбіта ў кожную кропку.
  • Манометр. Звычайна прысутнічае ва ўсіх сучасным абсталяванні. Калі яго няма, то ён усталёўваецца побач з награвальным прыборам. Неабходны ён для таго, каб кантраляваць сталасць ціску ўнутры ўсёй сістэмы.
  • Калектар. На элемент, ад якога ажыццяўляецца разводка розных контураў, ідзе падача цепланосбіта.

Станоўчымі момантамі такой разводкі з'яўляецца высокая хуткасць прагрэву ўсяго цепланосбіта, больш эканамічны расход газу ці электрычнасці. Пры такім варыянце ёсць магчымасць павялічыць працягласць контураў для таго, каб выканаць мантаж вадзянога цёплага падлогі. Да недахопаў звычайна адносяць высокі кошт работ, пэўную складанасць у абслугоўванні і немагчымасць функцыянавання ва ўмовах адсутнасці электрычнай энергіі.

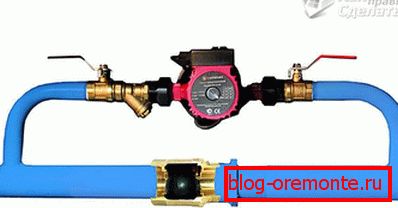

У змяшанай сістэме цыркуляцыя можа ажыццяўляцца двума спосабамі. Помпа ўразаецца паралельна асноўнаму контуры, ня размыкая яго. Ўсталёўваюцца два крана на падводах да прыбора, каб у любы момант адсекчы яго, а таксама адзін запорный механізм на асноўны трубе пад ім. Гэты вентыль перакрываецца ў выпадку функцыянавання помпы. Калі жадаеце каб сістэма працавала ў аўтаматычным рэжыме, то для гэтага замест крана трэба ўсталяваць зваротны клапан. Уся сістэма звычайна таксама складаецца з металічных труб.

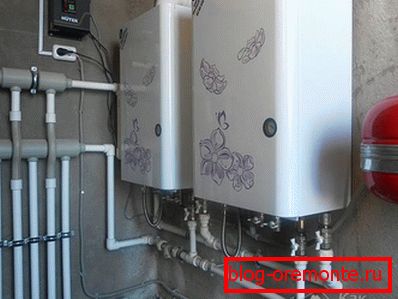

Рэкамендацыі пры абвязцы полипропиленом

Пластыкавыя трубы атрымалі вялікае распаўсюджанне. Звязана гэта з даступнай цаной, а таксама універсальнасцю. Дзякуючы такому рашэнню можна абмінуць любыя перашкоды і выканаць контур любой складанасці. Сучляненне труб вырабляецца пры дапамозе фітынгаў і паяльніка. Па магчымасці, лепш пастарацца абысціся як мага меншай колькасцю злучэнняў. Звязана гэта з тым, што нярэдка ў месцах паяння ўнутраны дыяметр заужается, а гэта стварае непатрэбнае гідрастатычны напружанне і паніжае ККД. Калі канструкцыя дазваляе, то лепш скарыстацца адводамі з плыўным пераходам, гэта выключыць рэзкія перапады. Сучасны поліпрапілен без праблем вытрымлівае тэмпературу носьбіта да 95º, тэрмін службы складае да 50 гадоў без неабходнасці сур'ёзнага абслугоўвання.

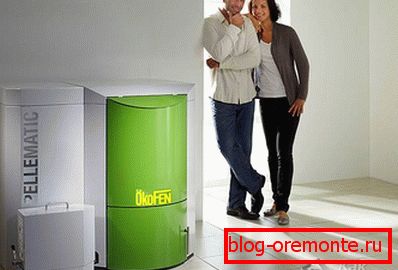

выбар месца

Для сістэм натуральнай цыркуляцыі звычайна падбіраецца падлогавы кацёл. У дачыненні да яго ёсць адно вельмі важнае ўмова - ён павінен знаходзіцца ў самой ніжняй кропцы ўсіх контураў. Тлумачыцца гэта тым, што ў ім не павінна запасіцца бурбалак паветра. У адваротным выпадку цеплаабменнік будзе хутчэй прагараць. Таксама на выхадзе павінна быць труба, якая пасля пераходу мае вертыкальнае размяшчэнне, гэта неабходна для таго, каб паветра мог бесперашкодна падымацца ўверх, а пасля выдаляцца праз адмысловы скідны клапан або праз адкрыты пашыральны бачек.

У выпадку мантажу прымусовай сістэмы гэта ўмова можа не выконвацца. Насценныя ўзоры могуць быць устаноўлены як у самым высокім пункце ў некаторых выпадках, так і ў самой нізкай, калі мантаж нагревателя ажыццяўляецца ў падвальным памяшканні.

Калі выконваецца абвязка двухконтурного катла, дадаткова трэба забяспечыць яго падключэнне да вадаправоднай сістэме. Гэта неабходна, бо у ім адбываецца не толькі нагрэў цепланосбіта для сістэмы ацяплення, але і нагрэў праточнай вады, якая будзе выкарыстоўвацца ў бытавых патрэбах. Для одноконтурный таксама можа быць рэалізавана падобная схема. Але зрабіць гэта магчыма толькі пры ўсталёўцы другаснага цеплаабменніка. У яго ролі можа выступаць металічны балон, праз які пускаецца патрубок падачы ў сістэму.

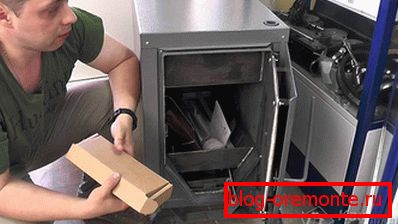

Нюансы для цвёрдапаліўнага катла

Такое абсталяванне немагчыма проста выключыць, як газавы або электрычны. Калі была ажыццёўлена загрузка, то нічога не зменіцца, пакуль паліва поўнасцю не прагарыць. Таму пры такой абвязкі неабходна прадугледзець сістэмы абароны. Яны могуць быць некалькіх тыпаў:

  • З выкарыстаннем вадаправоднай вадкасці. Для рэалізацыі гэтага варыянту набываецца спецыяльны прыбор. Па вонкавым выглядзе ён нагадвае ТЭН. Ён ўбудоўваецца ў цеплаабменнік, некаторыя вытворцы спецыяльна прадугледжваюць дадатковы ўваход для такіх рашэнняў. Пасля гэтага ажыццяўляецца фурманак праточнай вады, а вывадны патрубок апускаюць у каналізацыю. Сутнасць метаду складаецца ў тым, што пры спыненні працы цыркуляцыйнага помпы з прычыны адсутнасці электрычнай энергіі або паломкі, адкрываецца клапан, які пускае халодную ваду, яна, праходзячы па змеявік, забірае частку тэмпературы, пасля чаго скідаецца ў каналізацыю. Працэс працягваецца да поўнага прагаранне паліва. У некаторых сітуацыях такі метад будзе неэфектыўным, т. К. Пры выключэнні святла знікае і напор у вадаправодзе.
  • Крыніца бесперабойнага харчавання. Сёння даступныя розныя варыянты. Большая частка з іх падтрымлівае падключэнне знешніх батарэй. Працягласць функцыянавання будзе залежаць ад абранай ёмістасці акумулятара. Помпа да сеткі ў гэтым выпадку падключаецца праз КБС. Як толькі знікае электрычная энергія, у справу ўступае прыбор, які падтрымлівае працаздольнасць помпы да таго моманту, калі электразабеспячэнне дома будзе адноўлена ці пакуль не разраду акумулятара.
  • Малы гравітацыйны контур. Мае на ўвазе цыркуляцыю носьбіта па малым крузе, які не мае патрэбы ва ўжыванні помпы. Ён выкананы з захаваннем усіх ухілаў і дыяметра трубы.
  • Дадатковы гравітацыйны контур. Гэты варыянт мае на ўвазе наяўнасць двух паўнавартасных контураў. Пры гэтым, калі ўзнікае аварыйна небяспечная сітуацыя і прымусовае цыркуляцыя знікае, гарачая вада пад дзеяннем фізічных законаў працягвае паступаць у другі круг, аддаючы тэмпературу ацяпляльных прыбораў.

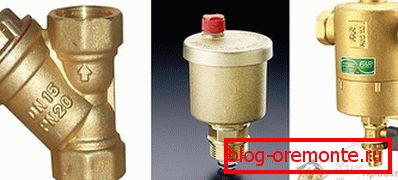

ахоўныя элементы

Гэта дадатковыя складнікі, якія ў большасці сваёй ужо ўваходзяць у склад сучасных катлоў.

  • Аўтаматычны скідны клапан. Па вонкавым выглядзе можа нагадваць канструкцыю, падобную на вентыль або невялікі бочачку з ніпель ў верхняй частцы. Для таго каб даведацца, ці ёсць ён у канструкцыі прыбора, неабходна зірнуць на канструктыўныя асаблівасці патрубков для падлучэння, звычайна ён знаходзіцца там.
  • Грязеуловитель. Спецыяльная колба, якая дазваляе прыбраць непатрэбныя элементы з контураў ацяплення, якія трапілі туды пры запаўненні сістэмы. Усталёўваецца яна перад уваходам у кацёл. Перыядычна неабходна ажыццяўляць яе чыстку.
  • Фільтр грубай ачысткі. Ўжываецца звычайны вадаправодны. Яго звычайна мантуюць на ўваходзе асноўнай магістралі ў абсталяванне.

Паслядоўнасць мантажных работ

  • Мантаж. Калі выкарыстоўваецца цвёрдапаліўны варыянт катла, неабходна паклапаціцца аб тым, каб пад ім была трывалая аснова, якая будзе ўстойлівая да ўздзеяння высокіх тэмператур. Для газавага падлогавага і насценнага турбірованный варыянту ў сцяне робіцца адтуліну, праз якое выводзіцца патрубок для скіду адпрацаваных газаў і паступлення свежага паветра. Для Дымоходная варыянту і абсталяванні на цвёрдым паліве спатрэбіцца выснову дадатковай трубы на патрабаваную вышыню для стварэння цягі.
  • Злучэнне з комінам. Для сучасных узораў прадугледжана спецыяльная труба з двума гільзамі, адна ідзе ўнутры іншы. Па адной ажыццяўляецца выснову, па іншай - падача. У іншых варыянтах для герметызацыі шва ўжываецца раствор гліны. Выкарыстоўваць цэмент непажадана, т. К. Ён хутка парэпаецца.
  • Забеспячэнне добрай падачы паветра. Для цвёрдапаліўных можна дадаткова паставіць прытокавы клапан, пры дапамозе якога можна будзе рэгуляваць які паступае паветра і сілу гарэння.
  • Мантаж разводкі труб. Калі прыбор усталяваны, лягчэй арыентавацца з тым, як лепш пракласці магістраль.
  • Паралельна ажыццяўляецца падключэнне сістэм, якія будуць забяспечваць бяспеку, а таксама пашыральных бачкоў.
  • Мантаж помпы цыркуляцыі, калі гэта неабходна.
  • Ўстаноўка дадатковых тэмпературных датчыкаў.
  • Падключэнне да газавага трубаправоду. Трэба памятаць, што такое падключэнне павінна быць жорсткім без выкарыстання гнуткіх шлангаў.

Ні ў якім разе нельга эканоміць на складнікаў і грэбаваць сістэмамі абароны. Які канкрэтна спосаб разводкі труб будзе актуальны ў вашым выпадку, будзе залежаць ад шматлікіх фактараў, галоўным з якіх будзе сам прыбор.

відэа

У гэтым відэа паказана, як выконваецца абвязка:
