Мантаж святлодыёднай стужкі сваімі рукамі

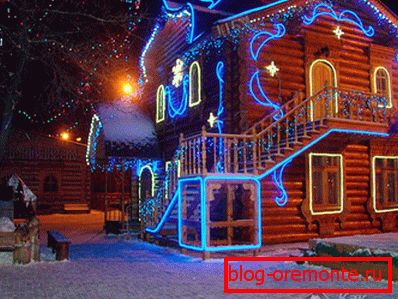

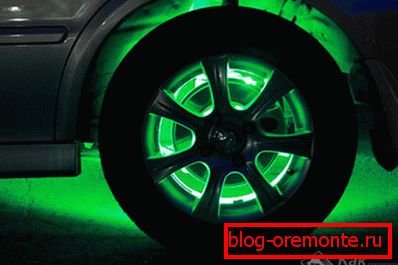

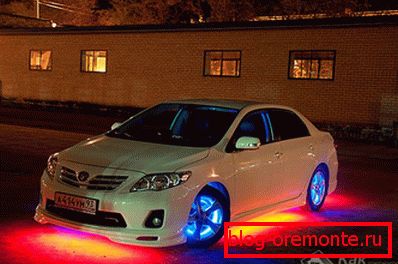

Святлодыёдным стужка - гэта сучасны, універсальны крыніца асвятлення, які можна выкарыстоўваць у дэкаратыўных мэтах ўнутры і звонку памяшканняў. Шмат'ярусныя потолочные канструкцыі, інтэр'ерныя аркі і нішы, мэбля, аўтамабілі, рэкламныя шчыты - гэта невялікі пералік месцаў, якія зменьвае такі выгляд асвятлення. Кампактны і гнуткі асвятляльны прыбор можна размясціць у цяжкадаступных месцах, доўгі тэрмін выкарыстання дазваляе не задумвацца аб частай замене. У гэтым артыкуле мы разгледзім, як выканаць мантаж святлодыёднай стужкі сваімі рукамі.

Разнавіднасці святлодыёдных стужак

Асвятляльныя стужкі вырабляюцца з паласы дыэлектрычнага матэрыялу, на якой праз аднолькавыя прамежкі замацаваны выпраменьвальныя святло дыёды. На падставу стужкі нанесеныя адмысловыя дарожкі, па якіх праходзіць электрычны ток. Каб абмежаваць сілу току ў схему ўключаюць рэзістары. Шырыня асвятляльнага прыбора змяняецца ад 8 да 20 мм, таўшчыня складае ўсяго 3 мм. Ад колькасці святлодыёдаў на 1 метры стужкі залежыць ступень асвятлення, яно можа адрознівацца ў дзясяткі разоў - 30-240 штук. Памер кожнага дыёда паказваецца ў маркіроўцы стужкі, чым ён больш, тым больш інтэнсіўна яго светлавы струмень. У магутных прыборах крыніцы асвятлення размяшчаюцца ў некалькі шэрагаў. Даўжыня стандартнай паласы складае 5 метраў, у продаж яна паступае на бабінах. Месца разразання пазначаныя на падкладцы, падзяляць стужку можна выключна па гэтых лініях.

Асноўная класіфікацыя святлодыёдных стужак адбываецца па колеры, выпусканага святлення:

1. SMD - манахромны колераперадача (белы, сіні, зялёны, чырвоны). Белы варыянт святлення падпадзяляюць на цёплы, ціхі і халодны.
2. RGB - святлодыёдным стужка, якая дае асвятленне любога колеру. Ўнутры яе корпуса змяшчаюць тры дыёда, пазначаных у назве колераў - чырвоны, зялёны і сіні. Іх камбінацыя, якая ствараецца працай кантролера, дае любы свячэнне. Кошт такой канструкцыі ў тры разы вышэй, чым SMD стужкі.

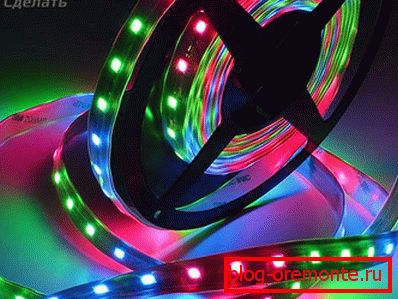

Асвятляльныя прыборы выпускаюцца адкрытымі, прызначанымі для ўнутранай ўстаноўкі, і влагозащищенными, разлічанымі для выкарыстання на вуліцы і ў вадзе, клас абароны - IP. Для выгоды мацавання некаторыя паласы святлодыёдаў абсталёўваюць самаклейная плёнкай.

Перавагі і недахопы

• Кампактны памер і пластычная структура, якая дазваляе стужцы прымаць патрэбную форму.
• Выключэнне перагрэву, што важна пры падсветцы нацяжных столяў і іншых, адчувальных да тэмпературы паверхняў.
• Магчымасць атрымаць абраны колер за кошт рэгулявання спалучэння каляровых камбінацый.
• Лёгкасць мантажу, наяўнасць двухбаковага скотчу не патрабуе ніякіх намаганняў па ўсталёўцы.
• Высокая працягласць эксплуатацыі, значная якая перавышае працягласць выкарыстання традыцыйных лямпаў напальвання.
• Шматлікія магчымасці выкарыстання.
• Эканомнае выкарыстанне электраэнергіі, якая не выдаткоўваецца на награванне.
• Бяспека - гэты крыніца асвятлення не змяшчае шкодных газаў і прымешак, не мае пульсацыі.

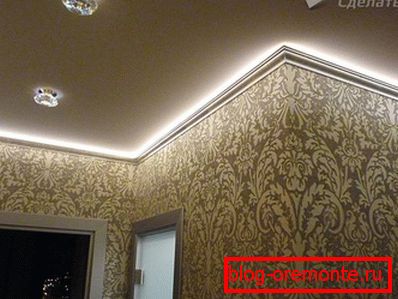

Асноўным мінусам святлодыёднага асвятлення з'яўляецца яго дарагоўля, каб стварыць паўнавартаснае асноўнае асвятленне спатрэбяцца вялікія выдаткі. Гэта стала прычынай выкарыстання стужак як дадатковай або дэкаратыўнай падсветкі столі.

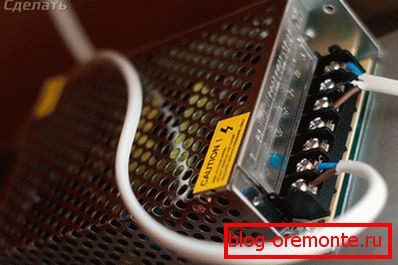

Выбар блока харчавання

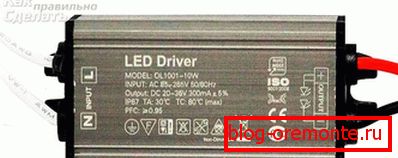

Для працы святлодыёднай стужкі неабходны крыніца пастаяннага току, таму падлучэнне ў агульную сетку выключаецца. Неабходна ўсталяваць прыбор, пераўтваральны пераменны ток у пастаянны, з напругай у 12 або 24 вольт. Каб правільна падабраць блок харчавання, неабходна разлічыць яго магутнасць. Для вылічэнні бярэцца значэнне магутнасці 1 метра стужкі, агульны метраж выкарыстоўванага асвятляльнага прыбора і каэфіцыент запасу. Напрыклад, SMD 3014 даўжынёй у 6 метраў - 24? 6? 1,15 = 165,6 Вт - значэнне магутнасці для блока харчавання. Працоўнае напружанне стужкі паказвае вытворца.

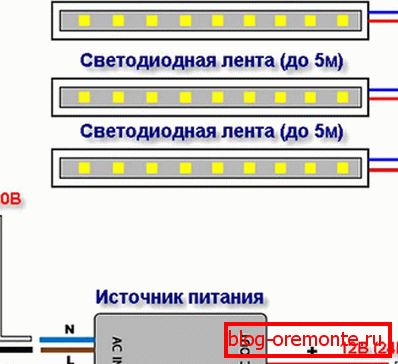

Пры выкарыстанні некалькіх стужак, можна зрабіць агульны блок харчавання, але з-за высокай магутнасці такі прыбор будзе мець значныя памеры і паўстане складанасць з яго схаваным размяшчэннем. Зручней для кожнай асвятляльнай паласы падабраць асобны крыніца харчавання. Думаючы, як падключыць святлодыёдную стужку да блоку харчавання, выбірайце раўналежную схему. Калі падключыць стужку паслядоўна, то аддаленыя дыёды атрымаюць менш за ўсіх напружання і будуць цьмянымі.

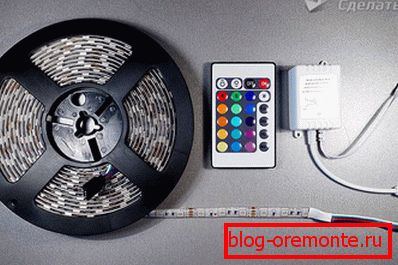

Падключэнне RGB стужкі патрабуе ўключэння ў схему кантролера. Калі выканаць падлучэнне наўпрост да блоку харчавання, стужка будзе свяціцца, але колер не будзе мяняцца. Для падлучэння маецца чатыры драты, а на кантролеры клемы з пазначэньнем колераў:

• B - сіні.
• G - зялёны.
• R - чырвоны.

Для чацвёртага драты клема пазначаная лікам напружання - 12 або 24 V. Пасля злучэння са святлодыёднай стужкай кантролер падключаецца да блоку харчавання.

Святлодыёдным стужка можа складацца толькі з святлодыёдаў аднаго колеру. У такім выпадку для яе падлучэння кантролер не патрабуецца.

Этапы монтажа

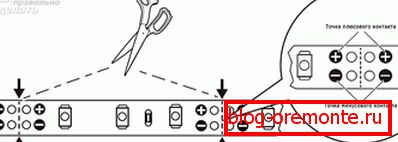

Праца пачынаецца з адразання палос патрэбнай даўжыні, неабходна сачыць, каб разрэз праходзіў па спецыяльных пазнаках. Злучэнне участкаў стужкі можа праводзіцца двума спосабамі: з выкарыстаннем спецыяльных LED канектараў або знітоўкай. Сабраць ланцуг, ужываючы коннекторы можна досыць хутка і проста, дастаткова пакласці стужку на кантактную пляцоўку і зачыніць вечка. Гэты механічны спосаб не патрабуе ніякіх навыкаў, але кошт дэталі даволі высокая, калі патрабуецца некалькі злучэнняў, то гэта істотна павялічыць кошт асвятлення.

Самы просты блок харчавання мае дзве клемы, адна з іх плюс другая - мінус, пры злучэнні з кантролерам важна іх не зблытаць, інакш прылада выйдзе з ладу. Сабраўшы ўсю схему, яе падлучаюць да сеткі праз ўваход блока харчавання. Калі святлодыёдным стужка функцыянуе правільна, яе можна замацоўваць у абраным месцы.

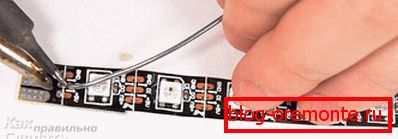

Калі неабходна зрасціць канцы стужкі без коннектора, выкарыстоўваецца паяльнік невялікай магутнасці. На кантактныя пляцоўкі злучаных дарожак наносіцца пласт прыпоя, пры гэтым з заснавання стужкі неабходна зняць ахоўную плёнку. Далей, дзве часткі накладваюцца адна на іншую і выграваюцца паяльнікам, пакуль не расславится прыпой.

Не варта рабіць даўжыню святлодыёднай стужкі больш за пяць метраў, таму што святлодыёды на канцы паласы будуць сьвяціць не на поўную магутнасць.

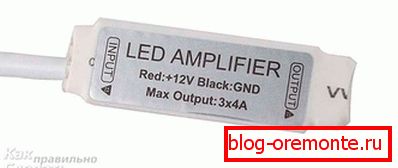

Пры неабходнасці падлучэння некалькіх каляровых стужак, усталёўваецца ўзмацняльнік. Гэты прыбор размяшчаецца за першай святлодыёднай паласой, а да яго падключаецца другая. У такой схеме выкарыстоўваецца адзін кантролер і два блокі харчавання. Аднакаляровая святлодыёдным стужка мае ўсяго два драты для злучэння з блокам харчавання: чырвоны азначае плюс, а сіні - мінус.

Злучэнне выконваецца механічным спосабам або знітоўваннем. Для гэтага канцы правадоў зачышчаюцца ад ізаляцыі і залуживаются. На кантактныя часткі стужкі таксама наносіцца пласт прыпоя. Прыклаўшы коны правадоў да кантактаў, іх па чарзе дакранаюцца паяльнікам. Нягледзячы на ​​нізкае напружанне, аголеныя канцы варта абгарнуць ізаляцыйнай стужкай. У схему паміж стужкай і блокам сілкавання можна ўсталяваць диммер, каб рэгуляваць светлавы струмень.

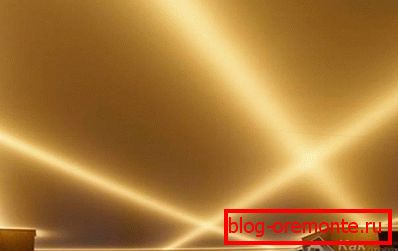

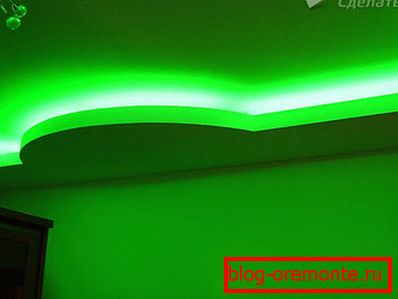

Ўстаноўка святлодыёднай падсветкі столі вырабляецца на чыстую і абястлушчаную паверхню. Толькі выконваючы гэтую ўмову, забяспечыце надзейнае мацаванне асвятляльнага прыбора.

Апошнія мадэлі святлодыёдных стужак прапануюцца з поўным камплектам усяго неабходнага для падлучэння - блок харчавання, які мае абарону ад памылковага падлучэння палярнасці, і кантролер.

відэа

У гэтым відэа вы ўбачыце, як выконваецца мантаж святлодыёднай RGB LED стужкі на аб'екце:

У гэтым відэа вы ўбачыце як падключаць святлодыёдную стужку да электрасілкавання, а таксама як рэгуляваць пультам яркасць святлення і змяняць колер падсвятлення:
