Мантаж абагрэву вадасцёкаў

Пры стварэнні праекта даху звычайна імкнуцца ўлічыць верагоднасць нагрузкі ад ападкаў. Калі такія разлікі праведзены няправільна, то можа адбыцца абвальванне ўсёй канструкцыі. У некаторыя зімы снегу выпадае больш, чым звычайна. Каб не пацярпець ад гэтага, спатрэбіцца мантаж абагрэву вадасцёкаў.

Чаму запасіцца лёд

Прычыны з'яўлення наледзі ставяцца да знешніх і ўнутраных фактараў:

  • Частыя змены тэмпературы. Гэта прыводзіць да таго, што пласт снегу, які ўжо ляжаў, мог падталага, пасля тэмпература ўпала, ён замёрз і яго накрыў наступны.
  • Невыкананне кута пахілу даху. Ён павінен разлічвацца ў згодзе з кліматычнымі асаблівасцямі канкрэтнай тэрыторыі.
  • Непрочищенные зліўныя каналы. У восеньскі перыяд жолабы магло засыпаць лістотай. Яна забівае адтуліны, што перашкаджае адтоку вады.
  • Недастатковае уцяпленне паддашкавага прасторы.
  • Наяўнасць мансардного памяшкання. Пры выкарыстанні паддашкавага памяшкання як жылога вылучаецца пар, акрамя таго, гэта прыводзіць да павышэння тэмпературы насцілу. Ад гэтага снег падтае, і вада замярзае на марозе.
  • Нерэгулярная ачыстка даху.

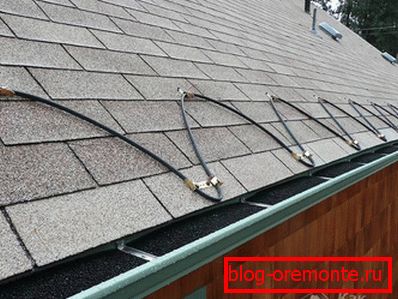

Сістэма абагравання вадасцёкаў звычайна мантуецца сумесна з абаграваннем некаторых участкаў даху. Перад прыладай такога тыпу стаяць наступныя задачы:

  • Выдаленне ледзяшоў і намерзлым наплываў на даху.
  • Прадухіленне прогнивания дахавага насцілу з прычыны вялікай колькасці вільгаці.
  • Вызваленне адтулін ад затораў для праходжання вадкасці.
  • Прадухіленне рэзкіх перападаў тэмпературы, што можа прывесці да пашкоджання некаторых матэрыялаў.
  • Памяншэнне вагі налягаць пласта ападкаў, каб знізіць нагрузку.
  • Падаўжэнне тэрміну службы насцілу і ўсёй кроквеннай сістэмы.
  • Аўтаматызацыя ачысткі даху.

Прынцып дзеяння сістэмы абагравання

Сістэма абагравання дзейнічае ў аўтаматычным рэжыме. Ўмяшанне карыстальніка практычна не патрабуецца. Гэта забяспечваецца тым, што ў канструкцыі прадугледжваецца наяўнасць спецыяльнага датчыка, які бесперапынна атрымлівае дадзеныя аб тэмпературы навакольнага асяроддзя. Ён перадае сігнал да рэгулятару, які замыкае ланцуг падачы электрычнага току і ўжо награвальныя элементы ўступаюць у дзеянне, разагрэву пласт снежнага покрыва або лёду.

Пры неабходнасці актывацыю можна вырабіць ўручную, звычайна для гэтага прадугледжаны дадатковы перамыкач.

Выбіраем тып грэе кабеля

Асновай усяго механізму з'яўляецца грэе кабель. Для кагосьці гэта паняцце з'яўляецца нечым новым, але на самой справе такія рашэнні прымяняюцца ўжо не адзін год.

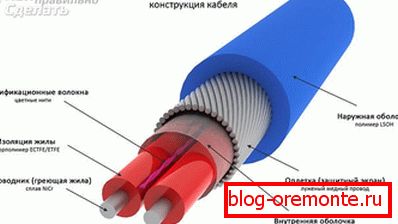

Рэзістыўны. Па вонкавым выглядзе ён нагадвае звычайны одножильный або шматжыльны алюмініевы кабель у аплётцы. Награванне адбываецца за кошт унутранага супраціву правадыра. Тэмпература лёгка падтрымліваецца на адным узроўні, што гарантуе надзейнасць сістэмы. Звычайна ён знаходзіцца ў даступнай цэнавай катэгорыі.

Самарэгулявальнай. Будова гэтага правадыра складаней, а таксама вышэй яго кошт. Як вынікае з назвы, гэты кабель можа функцыянаваць аўтаномна, без удзелу карыстальніка. Гэта значыць, што на розных участках можа быць розная тэмпература. Тлумачыцца гэта наступным механізмам: паміж двума жыламі знаходзіцца ізалятар, які ў пэўнай меры прапускае электрычную энергію. Чым ніжэй тэмпература, тым ніжэй супраціў, тым больш току праходзіць, і тым больш адбываецца награванне. Пасля разагрэву супраціў падвышаецца і праходнасць памяншаецца.

Кожны з гэтых варыянтаў валодае сваімі моцнымі і слабымі бакамі. рэзістыўны:

  • хуткае разаграванне;
  • прастата мантажу двухжильного кабеля;
  • прастата разліку магутнасці на пагонны метр;
  • няма асаблівых нюансаў з падключэннем.

Да недахопаў можна аднесці:

  • неабходнасць кладкі канкрэтнай заяўленай даўжыні;
  • перарасход электраэнергіі на нераўнамерных участках;
  • у якасці праверкі да мантажу даступна толькі вымярэнне супраціву.

Да плюсаў самарэгулявальную адносяцца:

  • магчымасць выкарыстання без тэрмарэгулятара;
  • мантаж адрэзка адвольнай даўжыні;
  • ўстойлівасць да фізічнага ўздзеяння;
  • больш эканамічнае спажыванне ў параўнанні з рэзістыўны;
  • ўстойлівасць да перападаў напружання;

Некаторыя мінусы:

  • параўнальна высокая цана;
  • павольны разагрэў;
  • высокая стартавая магутнасць.

У некаторых сітуацыях дзеля эканоміі сродкаў гэтыя два выгляду камбінуюць. Напрыклад, па схіле даху, дзе покрыва снегу або лёду прыкладна аднолькавы, пускаюць рэзістыўны, а ў жолабы, сцёкі і варонкі укладваюць самарэгулявальнай кабель.

праектаванне

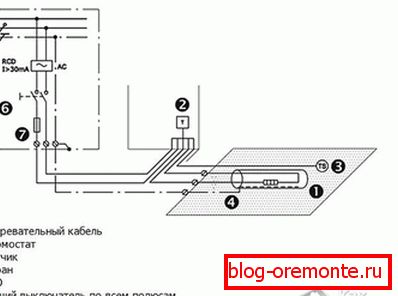

Акрамя самой награвальнай асновы яшчэ спатрэбяцца некаторыя кампаненты:

  1. Датчык тэмпературы. Лепшым варыянтам будзе невялікая метэаралагічная станцыя. Яна зможа адсочваць не толькі тэмпературу, але і вільготнасць, а таксама ўзровень ападкаў.
  2. Тэрмарэгулятар. Для такіх мэтаў перавага аддаецца электронным вырабу. Ён больш дакладна адсочвае ваганні і вытрымлівае дастатковыя нагрузкі.
  3. Халодны кабель. Звычайна бярэцца ў двайны аплётцы. Ён будзе служыць сілавым для падлучэння нагрузкі. Перасек падбіраецца ў залежнасці ад агульнага спажывання сістэмы.
  4. Сігнальныя кабеля. Прымяняюцца для датчыкаў тэмпературы і вільготнасці.
  5. Аўтаматычны выключальнік. Колькасць палюсоў будзе залежаць ад уваходнай сеткі.
  6. Мантажныя скрынкі. Адна спатрэбіцца для тэрмарэгулятара, адна для аўтамата, калі ён не будзе ўсталяваны ў агульным шчыце і яшчэ адна для метэастанцыі.
  7. СУВЯЗЕ. Абавязковы элемент. Гэта прылада дазволіць адсочваць найменшыя ўцечкі і адразу ж спыняць падачу электрычнага току, каб абараніць ўсіх жыхароў дома.
  8. Муфты для герметычнага падлучэння кабеляў. Крапежны матэрыял у выглядзе саморезов, дзюбеляў, клямараў для провада.

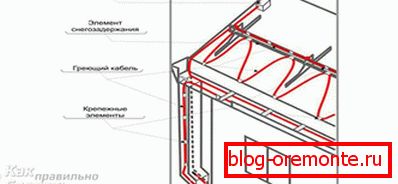

Зараз неабходна вылічыць, якая даўжыня грэе кабеля спатрэбіцца. Для гэтага трэба вымераць даўжыню ўсіх гарызантальных і вертыкальных участкаў. Звычайна ў вадасцёкавы жолаб ўкладваецца дзве ніткі, таму атрыманы вынік трэба памножыць на два. Для вертыкальнай вадасцёкавай трубы таксама дзве, але ніжнюю частку важна дадаткова ўцяпліць, т. К. Яна знаходзіцца бліжэй да зямлі і можа мацней прамярзаць. Да атрымаць вынікі варта дадаць каля 10% запасу. Ён пойдзе на тое, каб зрабіць дадатковыя віткі ў варонках. Даўжыня адрэзка, які будзе знаходзіцца на даху, залежыць ад таго, які спосаб мантажу будзе абраны. Ён можа ажыццяўляцца ў некалькі нітак або змейкай. Вышыня завесы змейкі падбіраецца паводле малюнка выкладзенага насцілу, але яна не павінна быць менш шырыні, на якую звычайна ўтвараецца наледзь (у сярэднім гэта значэнне дасягае 35? 40 см). Калі на даху ёсць ўнутраны кут (яндоўка), то ў яго таксама абавязкова ўкладваецца грэе кабель. Мінімум яго трэба на? яе даўжыні ў дзве лініі.

Магутнасць кабеля для кожнага канкрэтнага выпадку разлічваецца індывідуальна, але ёсць некалькі усярэдненых значэнняў:

  • У нармальных умовах за адпраўную кропку бярэцца магутнасць у 22 Вт для рэзістыўнага і 30 Вт для самарэгулявальная кабеля на 1 пагонны метр.
  • Для мяккага даху і пластыкавых сцёкаў магутнасць на адзін пагонны метр не павінна перавышаць 17 Вт.
  • Пры магчымасці моцнага абледзянення для металічнага жолабы дапускаецца прымяненне дзвюх нітак з магутнасцю ў 50 Вт на пагонны метр.
  • Пры вялікай шырыні канаўкі могуць ўкладвацца не дзве, а тры і больш ліній.
  • Калі гарышча халодны, то хопіць 70 Вт / м2. У выпадку калі гарышча выкарыстоўваецца пад мансарду, тады колькасць віткоў і ліній разлічваецца так, каб атрымалася ад 200 Вт / м2.

Цяпер, ведаючы агульную працягласць ўсёй магістралі і магутнасці кожнага правадыра, можна вылічыць агульнае спажыванне. У адпаведнасці з гэтым значэннем выбіраецца аўтаматычны выключальнік, перасек халоднага кабеля і тэрмарэгулятар.

ўстаноўка

  • Мантаж лепш за ўсё ажыццяўляць зверху ўніз. Але пачынаць трэба не з грэе кабеля.
  • Усярэдзіне памяшкання выбіраем месца размяшчэння электрычнага шчыта. Калі неабходна, пры дапамозе перфаратара вырабляем пад яго паглыбленне. Свідруем адтуліны і пры дапамозе саморезов і дзюбеляў фіксуем бокс.
  • Ажыццяўляем ўстаноўку аўтаматаў для кожнага асобнага контуру. Тут жа мантуем тэрмарэгулятар.
  • Робім выснову сеткавага кабеля. Цягнуць яго трэба да таго ўзроўню, дзе ён будзе злучацца з грэе.
  • Пад самым дахам усталёўваецца герметычная размеркавальная скрынка. У яе заводзіцца сілавы провад.
  • Далей неабходна старанна вычысціць усё жолабы і месца на даху, дзе плануецца мантаж.
  • Замерыцца супраціў грэе кабеля і значэнне правяраецца на адпаведнасць заяўленаму. Паказанні заносяцца ў пашпарт.

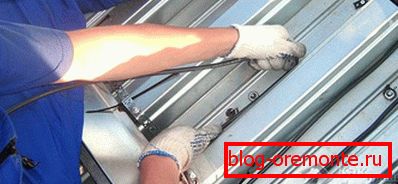

  • Пачынаецца расцяг грэе кабеля. Першым этапам ажыццяўляецца кладка на даху. Для таго каб замацаваць яго, ужываюцца адмысловыя пласціны са клямарамі або кратаў. Яны дазваляюць рэалізаваць неабходны крок і хвалю змейкі або адлегласць паміж паралельнымі ніткамі.
  • Вырабляецца кладка ў гарызантальныя жолабы. Для таго каб забяспечыць неабходны зазор паміж кабелямі (ён павінен складаць не менш за 3 см), ужываюцца адмысловыя пластыкавыя расцяжкі або металічныя клямары. Некаторыя іх віды падвешваюцца на край канаўкі, іншыя неабходна зафіксаваць пры дапамозе заклёпак.
  • Вакол ямы неабходна зрабіць некалькі дадатковых віткоў. Тут ні ў якім разе не павінна ўтварацца затору, гэта робіцца для хуткага адтоку вады.
  • Каб апусціць провад у вертыкальныя трубы, прымяняецца трос з пластыкавай аплёткай. Кабеля не павінны перасякацца паміж сабой. Для гэтага іх загадзя неабходна падзяліць пры дапамозе адмысловых распорак. Унізе пятля фіксуецца з невялікім выступам. Зрабіць гэта можна прасвідраваўшы чатыры адтуліны і пры дапамозе сцяжак зафіксаваўшы правадыр.

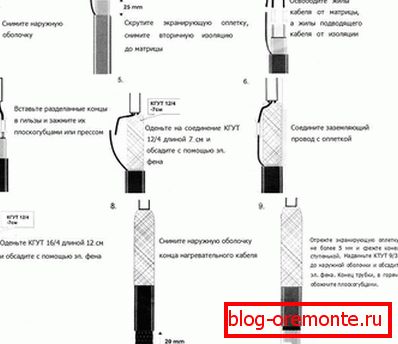

  • Канцы правадыра падводзяцца да ўсталяванай скрынцы. Ўнутры ажыццяўляецца злучэнне з халодным провадам.
  • Тэмпературны датчык можна мантаваць альбо непасрэдна каля сцёкаў, альбо на паўночным боку хаты, каб ён мог ўлоўліваць максімальна нізкую тэмпературу.
  • Калі ўся сістэма змантавана да пуску, трэба праверыць СУВЯЗЕ. Далей падаецца напружанне і маніторыцца стан выкладзеных магістраляў.

У тым выпадку калі сцёк вады адбываецца ў ліўневую сістэму, тады кабель трэба пракладваць і ў ёй на глыбіню прамярзання. Для плоскіх дахаў неабходна будзе дадаткова ўжываць адмысловыя варонкі з падагрэвам, а таксама абкласці кабель вакол зліўных адтулін такім жа чынам, як і ў выпадку з звычайнымі варонкамі. На працягу ўсяго працэсу мантажу сочыце за тым, каб не была пашкоджана ізаляцыйнай абалонка. Калі гэта адбудзецца, то ў выпадку з рэзістыўнай кабелем прыйдзецца замяніць усю магістраль.

Перад набыццём кабеля абавязкова азнаёмцеся з усімі яго характарыстыкамі, а таксама дапушчальнымі тэмпературамі яго прымянення. На этапе праектавання лепш параіцца з прафесіяналамі, якія ўжо нейкі час займаюцца падобнымі работамі. На самай справе ў працэсе мантажу няма нічога такога, з чым вы не зможаце справіцца сваімі рукамі.

відэа

Варыянт мантажу грэе кабеля для абагрэву вадасцёкаў прадстаўлены ў наступным відэароліку:
