Як зрабіць зазямленне ў кватэры

У мэтах забеспячэння бяспекі жыцця чалавека была спецыяльна распрацавана сістэма па зазямленню электрычных прылад. Само па сабе зазямленне ўяўляе сабой зазямляльны провад, які ў сваю чаргу злучаецца з зазямляльнай кропкай і правадніком. Правадыр размяшчаецца ў зямлі. У большасці выпадкаў для правадыра выкарыстоўваецца сталёвы або медны стрыжань. Некаторыя спецыялісты рэкамендуюць выкарыстоўваць у якасці зазямлення вадаправодныя сеткі, але гэта не зусім надзейны метад. Такім чынам, разгледзім падрабязна, як зрабіць зазямленне ў кватэры самастойна.

асаблівасці

У большасці выпадкаў хрушчоўкі і брэжнеўкі не маюць сістэмы зазямлення. Патрэба ў зазямлення узнікае па той прычыне, што ў кватэрах знаходзіцца вялікая колькасць самай рознай бытавой тэхнікі. Калі вы хочаце абараніць яе ад пашкоджанні, лепшы варыянт вырабіць зазямленне сваімі рукамі. Для гэтага спатрэбіцца наступны інструмент і матэрыял:

  • Ўпакоўка шруб і шайбаў.
  • Некалькі метраў шматжыльнага драты падыходнага перасеку.
  • Металічныя стрыжні.
  • Адвёртка.
  • Абцугі.
  • Дрыль.
  • Набор свердзелаў.
  • Металічная паласа, перасек якой павінна быць 50 мм2.

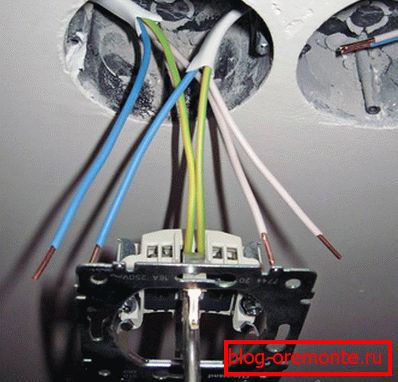

Для пачатку патрабуецца замяніць існуючую двухпроводные электрычную сетку на трехпроводной. Неабходна набыць разеткі, якія разлічаны на тры кантакту. Як правіла, у кватэры без зазямлення ўсталёўвалі двухконтактные разеткі. Калі вы ў кватэры цалкам змяняеце праводку, то адразу пракладваюць тры провада. Для падлучэння разеткі з зазямленне неабходна правільна вызначыць «нуль». Адпаведна, з трох пракладзеных правадоў толькі адзін провад будзе плюсавых. У працэсе падлучэння адзін нулявы провад падключаецца да зазямленню, а другі непасрэдна да электрасілкавання. Калі ўсе драты падведзены, канцы неабходна агаліць, зняўшы з іх ізаляцыю. Далей, жыла падзяляецца на дзве роўныя паловы, паміж якімі ўстаўляецца шрубу з шайбай. Гэты провад з шрубкамі неабходна замацаваць да спецыяльна падрыхтаваным месцы на шчытку. На шчытах у большасці выпадкаў месца для мацавання зазямлення паказваецца адпаведным знакам, гэта можа быць Ground або GND.

Калі ўмоўнага месца няма, тады провад можна замацаваць да металічнай аснове шчытка.

Як правіла, провад для зазямлення ў кватэры праводзіцца для электрычных печаў, пральных машын, ваннай і гэтак далей. Для некаторай бытавой тэхнікі і стацыянарных прыбораў прылада зазямлення проста неабходна па інструкцыі. У прыватных дамах і катэджах робяць зазямляльны контур. Як яго вырабіць, гаворка пойдзе далей.

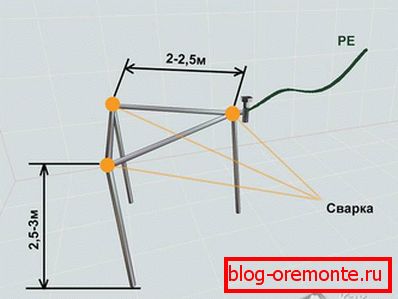

Як правільна вырабіць зазямляльны контур

Назапашванне статычнай электрычнасці можа быць не толькі ў моцна вільготных памяшканнях. Таму вырабіць зазямляльны контур неабходна, каб забяспечыць бяспеку электрычнай сістэмы ў доме. Акрамя таго, зрабіць гэта зможа нават далёка не электрык. Гэта прылада вельмі проста вырабляецца: досыць забіць у зямлю некалькі электродаў, і злучыць іх металічнымі палоскамі.

Для зазямлення дома дастаткова будзе трох электродаў. Можна зламаць замок. Папярэдне на ім неабходна нарэзаць разьбярства і прасвідраваць адтуліны, каб зрабіць злучэння. Працэс па вырабе зазямляльнага контуру выконваецца ў наступнай паслядоўнасці:

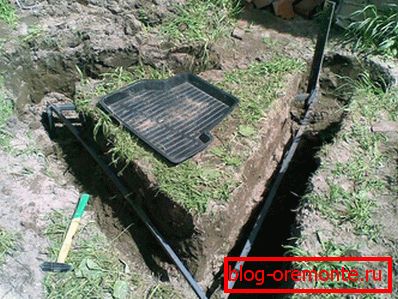

  1. Перш за ўсё выкопваюцца ямы для ўстаноўкі электродаў. Яны павінны размяшчацца ў форме трыкутніка.
  2. Электроды забіваюць на максімальную глыбіню.
  3. Паміж трыма загваздкамі выкопваюцца невялікія траншэі.
  4. Тры электрода паміж сабой злучаюцца металічнай паласой.

Як гаварылася вышэй, паласа павінна мець перасек 50 мм2. Затым контур зварваецца. Пры дапамозе балта і гайкі да контуры прымацоўваецца провад зазямлення.

Зазямленне акрылавай і сталёвы / чыгуннай ванны

Існуе шмат спрэчак пра тое, трэба заземлять ванну ці не. Варта заўважыць, што ванна па сутнасці з'яўляецца патэнцыйна небяспечным прадметам, таму лепш за ўсё яе зазямліць.

Некаторыя кідаюць зазямляльны провад з ванны на каналізацыйны або водаправодны стояк. Але цяпер гэтая тэхналогія можа падвесці, напрыклад, у тым выпадку, калі суседзі паверхам ніжэй заменяць стояк на пластык. Па гэтай прычыне зазямленне лепш за ўсё выканаць на шчытку, на якім размешчана спецыяльная зазямляльных шына. Разгледзім прыклады зазямлення чыгуннай / металічнай ванны і акрылавай.

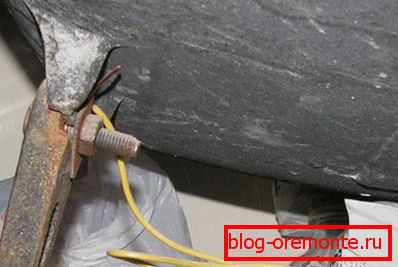

Зазямленне металічнай / чыгуннай ванны.

Галоўным чынам у ножцы прасвідроўваюць адтуліны. Затым мацуецца зазямляльных перамычка пры дапамозе балта і гайкі з шайбай.

У сучасных чыгунных / металічных ваннах вырабляецца спецыяльны пялёстак, які спецыяльна прызначаецца для зазямлення. Да яго вельмі проста далучаецца шматжыльны кабель.

Калі ў ваннай пакоі дадаткова ўстаноўлены электрычныя воданагравальнікі, тады яны таксама павінны быць заземлены.

Зазямленне акрылавай ванны.

Калі казаць пра акрыл, то ён сам па сабе не праводзіць ток. Але, нягледзячы на ​​гэта, акрылавая ванна можа назапашваць невялікая колькасць статычнага электрычнасці. Як правіла, такія ванны мантуюцца на металічную аснову, якую і варта зазямліць.

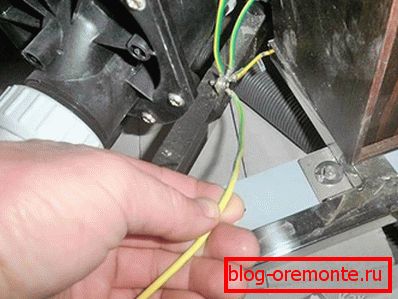

Гэта датычыцца і мантажу гідромассажной ваннаў. Такія прылады ў абавязковым парадку падключаюцца да асобнай разетцы, якую таксама варта зазямліць. Больш за тое, такія разеткі мантуюцца на вызначанай адлегласці ад гідрамасажу: ад краю ванны 700 мм, а ад падлогі 500 мм. У мэтах бяспекі на шчытку можна ўсталяваць асобны аўтамат СУВЯЗЕ, які будзе абараняць абсталяванне ад скокаў электраэнергіі.

Для зазямлення акрылавай і чыгуннай / металічнай ванны варта выкарыстоўваць шматжыльны провад з ізаляцыяй, перасек якога павінна раўняцца 6 мм2. Месца зазямлення павінны хавацца за дэкаратыўнай устаноўкай, так каб не псаваць знешняга выгляду ваннай пакоі.

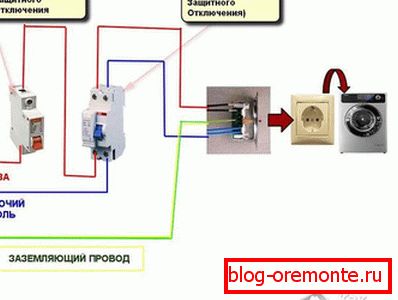

Зазямленне пральнай машынкі

Нярэдка пры мыцці машынка можа прабіваць токам. Асабліва часта гэта здараецца ў працэсе выемкі вільготнага бялізны з металічнага барабана.

  1. Адзін з простых метадаў зазямлення - ўстаноўка СУВЯЗЕ і сістэмы раўнавання патэнцыялаў.
  2. У працэсе зборкі важна праверыць провад на прадмет цэласнасці ізаляцыі. Як гаварылася вышэй, лепш не выкарыстоўваць для адводу блукаючых токаў вадаправод і каналізацыю.
  3. Пры мантажы электрычнай праводкі рэкамендуецца зрабіць асобную разетку для пральнай машынкі.
  4. Не рэкамендуецца выкарыстоўваць пераноску.
  5. Для падлучэння электрычнасці да машынкі неабходна ўжываць трехжильный провад. Адзін з іх і будзе выконваць ролю зазямлення.

На такіх трасах не рэкамендуецца выкарыстоўваць скруткі для злучэння провада. Провад, які ідзе ад аўтамата і да разеткі для пральнай машынкі, павінен быць суцэльным.

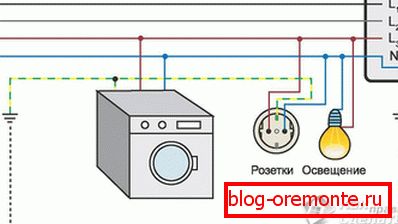

Што тычыцца аўтамата, то для пральнай машынкі лепш за ўсё выкарыстоўваць магутнасць у 45 А. Калі разетка влагозащищенная, то яе можна паставіць у непасрэднай блізкасці да машынкі. Калі ж не, тады за межамі гэтага памяшкання. У гэтым выпадку спатрэбіцца надтачыць провад ад пральнай машынкі да месца яе запитки электрычнасцю. Па сутнасці, такі метад зазямлення тых ці іншых бытавых прыбораў выконваецца па адной схеме. Самае галоўнае, гэта правільна выканаць першапачатковыя работы.

Саветы і рэкамендацыі

Ніжэй прыводзяцца асноўныя рэкамендацыі і парады па вырабе зазямлення ў кватэры:

  • Заземлять рэкамендуецца ўсе наяўныя бытавыя прыборы ў кватэры.
  • Кожная разетка ў кватэры павінна мець зазямленне.
  • Не дапускаецца злучаць тэхніку ці зазямленне разетак з нулявым провадам, калі прыбор знаходзіцца ў працоўным стане.
  • Падчас падлучэння кабеля харчаванне неабходна часова адключаць на размеркавальным шчытку.
  • Для якаснай працы па вырабе зазямлення варта выкарыстоўваць спецыяльныя клемы зазямлення.

відэа

У чым розніца паміж зазямленне і зануленні:
