Як зрабіць ветрагенератар сваімі рукамі

Магчымасць выкарыстання альтэрнатыўных крыніц энергіі часта прыцягвае людзей. Таму спробы атрымаць энергію ад сілы прыроды прадпрымаліся яшчэ да нашай эры. У гэтым артыкуле мы распавядзем як зрабіць ветрагенератар сваімі рукамі ў хатніх умовах (з падручных матэрыялаў).

Ветрагенератар можа прымяняцца для наступных мэтаў:

  • асвятлення памяшкання,
  • падлучэння тэлевізійнай або аудыётэхніка,
  • падлучэння бытавых электрапрыбораў або аргтэхнікі.

Часцей за ўсё ветрагенератар на загарадным участку не можа быць адзінай крыніцай энергіі, калі толькі на ўчастку ён усталёўваецца не ў адным экзэмпляры.

Часам можна бачыць цэлую сетку ветракоў, якія пераўтвораць энергію ветру ў электрычную і акумулююць яе ў падрыхтаваныя батарэі. Такія крыніцы электраэнергіі можна выкарыстоўваць мэтанакіравана, на працу толькі аднаго бытавога прыбора або захаваць іх як запасны варыянт на выпадак адключэння асноўнай крыніцы электраэнергіі.

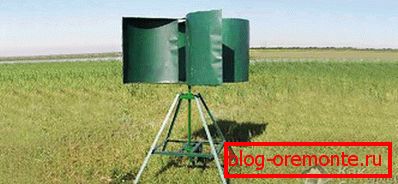

Асноўнае адрозненне, якое дазваляе вылучыць два віды ветрагенератараў, заключаецца ў форме шрубы: пропеллерным або парусныя.

Перад тым як зрабіць вятрак, трэба вызначыцца, для якіх мэт ён патрэбны. Чым складаней задачы ставяцца перад такой крыніцай энергіі, тым складаней будзе яго канструкцыя.

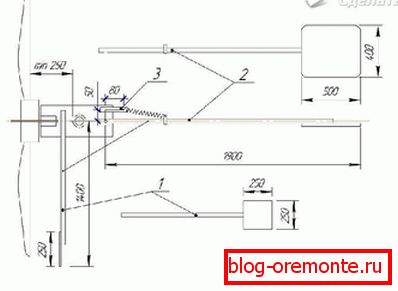

У склад ветрагенератара ўваходзяць:

  • ветракола з лопасцямі;
  • рэдуктар (механізм, пераўтваральны і перадаючы крутоўны момант);
  • мачта, на якой будзе ўсталяваны;
  • акумулятар;
  • інвертар (механізм для пераўтварэння атрымліваецца ад крыніцы энергіі пастаяннага току ў пераменны).

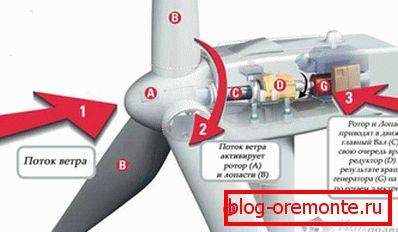

Праца ветрагенератара заключаецца ў наступным: вецер сваёй энергіяй круціць ветракола з лопасцямі, і праз рэдуктар крутоўны момант перадаецца на вал генератара.

Пры самастойным вырабе крыніцы альтэрнатыўнай энергіі варта звярнуць увагу на ротарны або вертыкальны тып такой прылады - ён дазваляе атрымліваць больш энергіі за кошт эфектыўнага ўздзеяння на яго энергіі ветру.

Папярэдне неабходна падрыхтаваць:

  1. Генератар на 12 V, акумулятар на 12 V. Найбольш часта ўжываюцца акумулятары кіслотныя, гелевыя або панцырныя - яны вытрымліваюць максімальны лік разрадаў - ад 250 да 1200 цыклаў. Выкарыстоўваць аўтамабільны акумулятар не рэкамендуецца з-за таго, што ён не вытрымлівае нават поўных 100 разрадаў батарэі, а значыць, хутчэй выйдзе з ладу і запатрабуе замены.
  2. Ротар памерам ад 1,5 да 2 м.
  3. Металічная бочка або аб'ёмнае вядро для вырабу лопасцяў.
  4. Два рэле - для зарадкі акумулятара і для зарада лямпы (звычайная лямпа напальвання, магутнасцю ад 25 да 150 ват - яна будзе паказваць, што ветрагенератар працуе правільна).
  5. Выключальнік.
  6. Вальтметр.
  7. Размеркавальная скрынка.
  8. Мачта вышынёй да 10 м (напрыклад, металічная труба або труба ПВХ, дыяметрам не менш за 160 мм, прызначаная для каналізацыі, або напорнага трубаправода. Трубы для простай каналізацыі не падыдуць, так як яны занадта тонкія і нетрывалыя).
  9. Шматжыльны провада (2-3 жылы) перасекам не менш за 4 мм ?.
  10. Балты М6, адпаведныя гайкі і шайбы ў колькасці 4 шт.
  11. Нержавеючая дрот дыяметрам ад 0,5 да 1 см.

З інструментаў спатрэбяцца розныя ключы, дрыль, адвёртка і кусачкі.

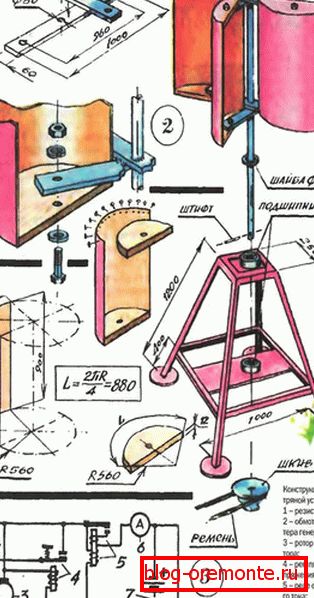

Стварэнне і ўстаноўка ветрагенератара

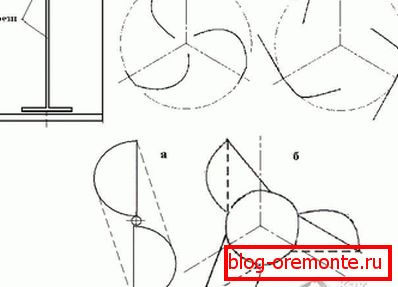

  1. Першапачаткова патрабуецца вырабіць ветрагенератар ротарнага тыпу. Дыяметр ротара напрамую залежыць ад сярэдняй хуткасці ветру на працягу года. Ротар ўяўляе сабой канструкцыю ў выглядзе цыліндру, лопасці ў якой у перасеку выглядаюць як дугі. Для вырабу выкарыстоўваюць ліставай метал, выгнуты ў выглядзе дугі. Да верхняга і ніжняга дыска мацуюцца лопасці з дапамогай заклёпак і куткоў. Да ніжняга дыска патрабуецца прымацаваць фланец. Ён прызначаны для далучэння лопасцяў да ротара.
  2. Трэба ўзяць вядро, размеціць яго алоўкам на 4 часткі, акуратна разрэзаць не да канца. У дне падрыхтаваць адтуліны для нітаў так, каб вось генератара была выразна ў цэнтры дна вядра. Зробленыя з сценак вядра лопасці трэба адхіліць пад патрабаваным кутом - у залежнасці ад напрамку і інтэнсіўнасці ветру. Чым больш выгіб лопасцяў, тым больш хуткасць кручэння прылады, аднак і прылада хутчэй можа выйсці з ладу.
  3. Пасля чаго перайначанай вядро, а менавіта яго дно, трэба прымацаваць да шківа з дапамогай нітаў. Месцы злучэння трэба выбіраць вельмі старанна - няправільнае мацаванне прывядзе да неабходнасці пастаянна карэктаваць становішча лопасцяў і рэгуляваць кручэнне, што цяжка зрабіць на ўжо ўстаноўленым на мачту ветрагенератары.
  4. Драты патрабуецца далучыць да генератара. Калі провад не рознакаляровы, то пажадана пазначыць рознакаляровымі ярлычка становішча правадоў і іх маркіроўку.
  5. Пасля падлучэння правадоў да генератара неабходна сабраць ланцуг у размеркавальнай скрынцы. Падрыхтаваны такім чынам генератар варта прымацаваць на мачту, пасля чаго драты трэба прымацаваць як да генератара, так і да мачты. Генератар патрабуецца падлучыць ў ланцуг, а пасля яго і акумулятар. Нагрузку неабходна падключыць, выкарыстоўваючы провада з перасекам не менш за 4 мм ?.

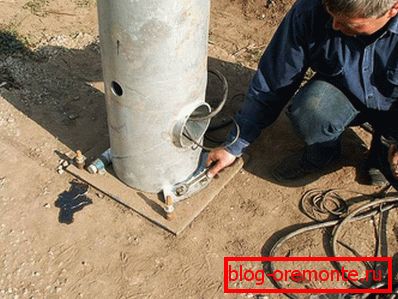

ўстаноўка мачты

Мачту для ветрагенератара неабходна старанна замацаваць. Для гэтага трэба падрыхтаваць у грунце адтуліну некалькі больш, чым дыяметр мачты. Глыбіня адтуліны павінна быць не менш за 50 см. Абклаўшы на дно жвірова-пяшчаную падушку пластом у 10 см, яе неабходна старанна ўтрамбаваць і праліць вадой. Пасля чаго ў адтуліну патрабуецца заліць цэментны раствор на 10 см. У яго трэба ўсталяваць мачту і, зафіксаваўшы яе, да канца запоўніць адтуліну бетонным растворам.

У выпадку, калі неабходна павысіць эфектыўнасць работы ветрагенератара, варта павялічыць даўжыню мачты на 30%. Высокая мачта дазваляе не толькі павялічыць колькасць энергіі ветру, але і ліквідаваць перашкоды для ветру ў выглядзе пабудоў або дрэў.

Відэа: propellernыy вецер

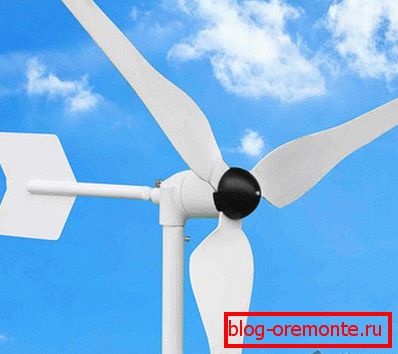

А гэта прыклад пропеллерным ветрака для дачы:
