Як злучыць драты ў размеркавальнай скрынцы

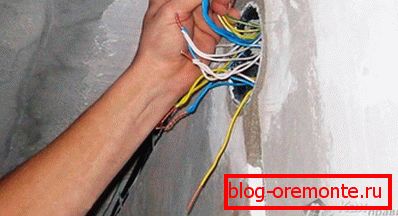

Ніводная электрамантажныя схема не можа абысціся без якіх-небудзь злучэнняў, разгалінаванняў правадоў або кабеляў. Для гэтага прызначана спецыяльная скрынка. Яна размяшчаецца пад столлю і ўяўляе сабой круглую або квадратную скрыначку, зробленую з палімернага матэрыялу.

У дадзеным матэрыяле мы раскажам, як зрабіць злучэння правільна, прадэманструем схемы, фота і відэа інструкцыі.

Чаму выкарыстоўваюць размеркавальную скрынку

Бываюць выпадкі, калі пры мантажы электраправодкі грэбуюць устаноўкай падобных размеркавальнікаў, лічачы, што гэта проста пустая трата часу, так як скрынку трэба спачатку ўсталяваць, потым зрабіць падводку да яе, што прывядзе да дадатковых цяжкасцяў. Прасцей бо проста зрабіць скруткі, заізаляваць і банальна затынкаваць сцяну. Але вось тут трэба крыху падумаць наперад, так як у такім выпадку выпускаюцца важныя моманты:

  • Няма вольнага доступу да правадоў. Да прыкладу, калі ў вас у пакоі не працуе разетка або знікла святло, і пасля праверкі высветлілася, што праблема заключаецца ў адсутнасці напругі. Як вырабіць праверку? Цалкам прыбіраць аздабленне? Зрываць шпалеры, тынкоўку каб дабрацца да скруткі? Гэта сапсуе ваш рамонт.
  • Калі вы захочаце ўсталяваць дадатковую разетку. Не заўсёды зручна падключаць яе, пракладваючы драты ад раней усталяванай разеткі. Дзякуючы размеркавальнай скрынцы вы спакойна можаце зрабіць новыя падключэння.
  • Нарматыўны дакумент ПУЭ кажа пра тое, што «месца злучэнняў і адгалінаванняў павінны быць даступныя для агляду і рамонту», таму грэбаваць устаноўкай падобнага размеркавальніка нельга.
  • Адсутнасць такіх размеркавальнікаў супярэчыць нормам пажарнай бяспекі.

Як бачна, размеркавальны палукашак гуляе важную ролю. Але яе ўстаноўка - гэта толькі пачатак. Застаецца злучыць у ёй усё провада. Як лепш гэта зрабіць? Давайце разгледзім некаторыя спосабы.

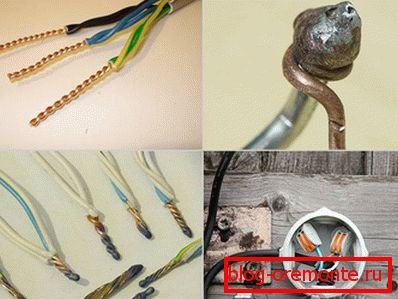

віды злучэнняў

Якая задача пры злучэнні правадоў? Забяспечыць добры кантакт жыў паміж сабой, каб ланцужок ня раздзіралася, і не было рызыкі ўзнікнення кароткага замыкання. Для таго каб гэта забяспечыць можна дзейнічаць некалькімі спосабамі:

  1. скрутка.
  2. Апрасоўка.
  3. зварка.
  4. пайка паяльнікам.
  5. Выкарыстанне шрубавых кантактных заціскаў.
  6. Балтавыя злучэння.
  7. Самозажимные клемы.

Гэта правераныя гадамі спосабы, якія вы можаце выкарыстоўваць для таго, каб забяспечыць надзейны кантакт. Давайце падрабязна разгледзім кожны з іх. Вы даведаецеся, як правільна аб'ядноўваць драты любым з гэтых варыянтаў.

скрутка

Такія скруткі ў размеркавальнай скрынцы афіцыйна забаронена. У сёмым выданні нарматыўнага дакумента ПУЭ, 2 кіраўнік, пункт 2.1 / 21 пералічваюцца ўсе віды дапушчальных злучэнняў, але ў іх няма скруткі. І гэта не дзіўна, бо такі кантакт адчувальна да імпульснай току і мае вялікае пераходны супраціў. З часам кантакт будзе пагаршацца і проста выгарыць. З-за таго, што плошча судакранання невялікая, пры моцнай нагрузцы адбываецца нагрэў, і кантакт яшчэ больш аслабляецца.

Не рэкамендуецца выкарыстоўваць такі выгляд злучэння, нягледзячы на ​​тое, што некаторыя майстры ўсё ж выкарыстоўваюць яго. Калі вы выбіраеце скруткі, уся адказнасць кладзецца на вас.

Гэты варыянт выбіраюць з-за яго прастаты. Досыць усяго толькі зачысціць 10-20 мм ізаляцыі і скруціць правады адзін з адным пры дапамозе абцугоў. Так рабілі нашы бацькі і прадзеды. Але такое злучэнне часта бывае ненадзейным, асабліва калі выкарыстоўваецца алюмініевая жыла.

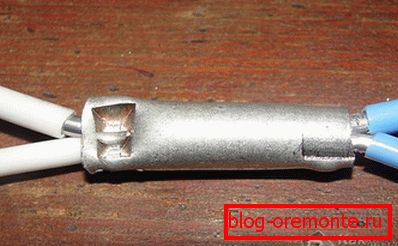

Апрасоўка злучальнай гільзай

Даволі надзейны метад, для якога спатрэбіцца набыццё злучальнай гільзы. Вам трэба падабраць яе зыходзячы з дыяметра злучанага пучка. У залежнасці ад правадоў, якія вы злучаеце, выбіраецца матэрыял самой гільзы. Для медных правадоў гільза павінна быць меднай, для алюмініевых - алюмініевая. Каб злучэнне было надзейным, гільзу абціскаюць адмысловай прыладай, які называецца прэс-кляшчы. Гэтая тэхналогія даволі эфектыўная і стаіць, нароўні з астатнімі метадамі, у нарматыўных дакументах.

Каб злучыць такім спосабам вам трэба:

  1. Зняць ізаляцыю, улічваючы даўжыню вашай гільзы.
  2. Скруціць драты ў пучок і ўвесці іх у гільзу.
  3. Абціснуць гільзу пры дапамозе прэс-кляшчоў.
  4. Месца скруткі заізаляваць термоусадкой або ізаляцыйнай стужкай.

У такой працы выкарыстоўваць пасатыжы не рэкамендуецца, так як злучэнне не будзе дастаткова надзейным. Значна лепш купіць прэс-кляшчы ці пазычыць іх у добрых суседзяў.

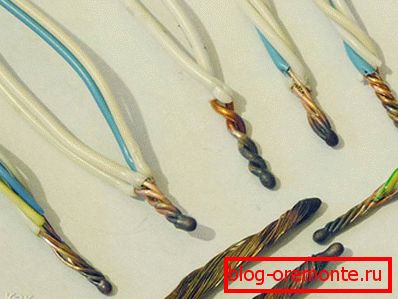

зварка

Гэты метад можна назваць найбольш надзейным і бяспечным, бо правады злучаюцца пры дапамозе сплавки і становяцца адным цэлым. Дзякуючы таму, што зварка не будзе акісляцца, з часам такі кантакт не будзе слабець. Але каб распачаць такую ​​працу вам спатрэбяцца навыкі працы з абсталяваннем для зваркі.

Акрамя уменняў, вы павінны нарыхтаваць:

  • зварачны апарат на 24 вольта, магутнасцю больш за 1 кВт;
  • зварачныя пальчаткі для абароны скуры;
  • акуляры або маску для зваркі;
  • наждачную паперу для зачысткі правадоў;
  • канцылярскі нож для зняцця ізаляцыі;
  • вугальны электрод;
  • флюс, дзякуючы якому расплаў будзе абаронены ад уздзеяння паветра.

Пасля таго як усе інструменты і матэрыялы гатовыя, застаецца толькі зрабіць зварку, што не складзе адмысловай працы. Працу можна падзяліць на некалькі крокаў:

  1. Зняць ізаляцыю на 60-80 мм і зачысціць іх, выкарыстоўваючы наждачную паперу. Жылы павінны бліскацець.
  2. Злучыць правады метадам скруткі, накруціўшы адзін на іншы так, каб канцы былі на ўзроўні адзін аднаго. Рэкамендуецца рабіць даўжыню не менш за 50 мм.
  3. Насыпаць флюс у паглыбленне вашага электрода.
  4. Паставіць «масу» апарата на аголены провад, ўключыць зварачны апарат і прыціснуць электрод да верхавіны скруткі.

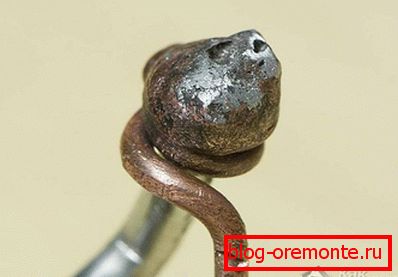

  5. Трымаеце электрод да таго часу, пакуль не ўтворыцца нейкі шарык, той, хто называе кантактнай кропкай. Звычайна на гэта сыходзіць 1-3 сек.
  6. Застаецца ачысціць кропку ад флюсу і заізаляваць месца зваркі парніковай трубкай або ізастужкай.

Такога тыпу злучэння будуць служыць доўга. У некаторых старых хрушчоўках такая зварка трымалася 50 гадоў і стабільна выконвала сваю функцыю.

пайка паяльнікам

Метад вельмі падобны са зваркай, толькі ў дадзеным выпадку драты злучаюцца пры дапамозе прыпоя. Для гэтых работ спатрэбіцца паяльнік. Для працы вам спатрэбяцца:

  • паяльнік;
  • дробная наждачная папера;
  • kanifoli (струмень);
  • пэндзлік для нанясення каніфолі на;
  • алавяна-свінцовы прыпой.

Парадак працы такі ж, як пры зварцы:

  1. Зняцце ізаляцыі і зачыстка наждачнай паперай.
  2. скрутка.
  3. Нанясенне флюсу.
  4. Непасрэдна пайка. Паяльнікам растопліваецца прыпой, які павінен зацякаць ў саму скруткі, надзейна злучаючы драты паміж сабой.

Часцяком такім метадам спайваюць медныя драты, але калі набыць спецыяльны прыпой для паяння алюмінія, то можна і літаваць і медзь з алюмінія.

Пайка даволі надзейны, але не рэкамендаваны ў тых месцах, дзе можа быць моцны нагрэў. Больш за тое, пры механічным уздзеянні злучэнне можа саслабець.

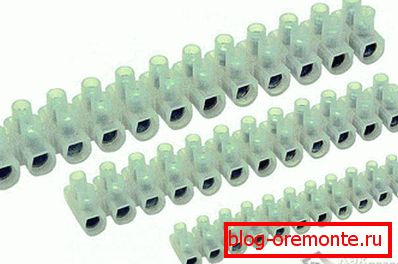

Выкарыстанне шрубавых кантактных заціскаў

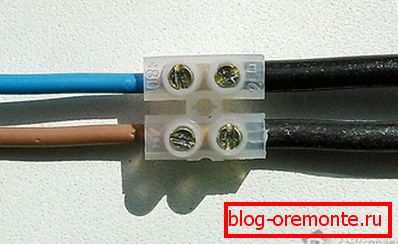

Гэты метад хуткі, просты і эфектыўны. А што самае галоўнае, такімі заціскамі можна аб'яднаць разнастайныя металы. Напрыклад, калі вам трэба злучыць алюмініевы і медны праваднікі, што само па сабе, як вядома, супрацьпаказана. Такія заціскі вельмі простыя і кампактныя, а іх кошт можа вас прыемна здзівіць.

Для злучэння правадоў заціскамі трэба ажыццявіць толькі 2 крокі:

  1. Зняць 5 мм ізаляцыі.
  2. Уставіць у заціскі і зацягнуць шруба.

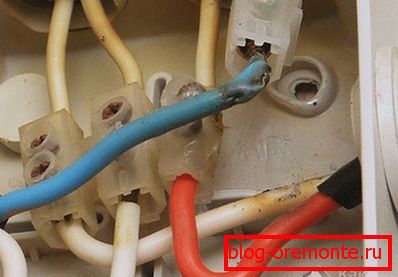

Вось і ўсё, як бачыце, усё вельмі проста і хутка. Важна толькі кантраляваць сілу, з якой вы заціскаюць. Калі закруціць шруба занадта моцна, можна пашкодзіць жылы. Асабліва трэба быць уважлівымі пры працы з алюмініевымі правадамі.

Адзіным недахопам шрубавага злучэння з'яўляецца тое, што пры працы з шматжыльным кабелем яго трэба абціснуць адмысловай асадкай, каб забяспечыць нармальны кантакт і цэласнасць провада.

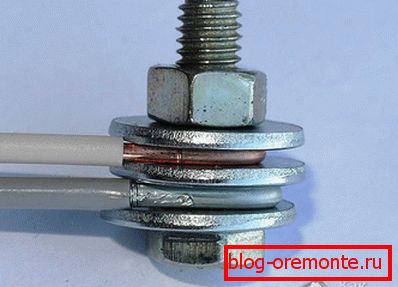

балтавыя злучэння

Такое злучэнне даволі надзейнае, але грувасткае. Для сучасных размеркавальных скрынак ён не падыдзе з-за сваіх габарытаў, але для вялікіх скрынак старога ўзору - у самы раз. Такім спосабам можна злучаць як аднастайныя, так і разнастайныя металы. Праца выконваецца наступным чынам:

  1. На ніт апранаецца сталёвая шайба.
  2. З правадыроў здымаецца ізаляцыя, і яны фармуюцца ў выглядзе кольца.
  3. Першае кольца апранаецца на ніт.
  4. Затым на чарзе іншая сталёвая шайба, якая змяшчаецца на ніт следам за першым.
  5. Зверху апранаецца другі злучальны провад.
  6. Увесь гэты «бутэрброд» заціскаецца гайкай.
  7. У канцы ўсё трэба заізаляваць.

Менавіта такая канструкцыя робіць кантакт грувасткім. Калі вам трэба злучыць некалькі пар правадоў, то такі варыянт не будзе найлепшым.

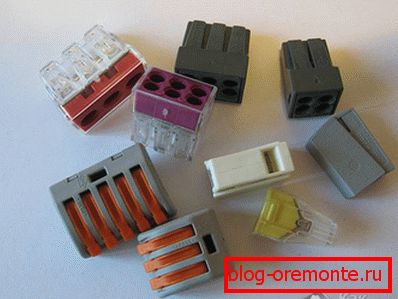

Самозажимные клемы

Гэты метад можна назваць самым сучасным, папулярным і нескладаным ў выкарыстанні. Усё, што вам неабходна, купіць у краме спецыяльныя клемы. Унутры гэтых клем ёсць адмысловая паста, што не дае металах акісляцца. Дзякуючы гэтаму ў такія злучэння можна ўстаўляць розныя металы.

Праца заключаецца ў наступным:

  1. З кожнага провада здымаецца 10 мм ізаляцыі.
  2. Рычажок, які знаходзіцца на кліпса, падымаецца ўверх.
  3. Праваднікі ўстаўляюцца ў злучальнік.
  4. Рычажок апускаецца ў зыходнае становішча.

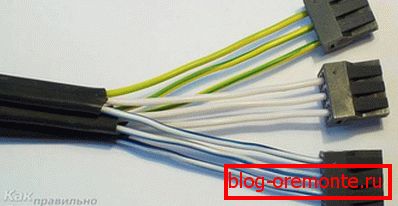

Калі ў вашых заціскаў няма рычажкоў, іх трэба ўставіць да защелкивания клемы.

Мы разгледзелі самыя надзейныя метады, якімі можна аб'ядноўваць драты ў размеркавальнай скрынцы. Гэта вельмі важны этап правядзення электрамантажных работ, так як 70% памылак пры работах заключаюцца менавіта ў няправільным злучэнні правадыроў. Але калі вы, нават не маючы вопыту падобных работ, будзеце выкарыстоўваць метады, якія прыведзены ў гэтым артыкуле, вы зможаце лёгка зрабіць усё, згодна з патрабаваннямі нарматываў. А вось які з гэтых метадаў выбраць, залежыць ад вашых магчымасцяў і жаданні.

відэа

У гэтым відэа паказана, як выконваецца злучэнне правадоў у размеркавальнай скрынцы:

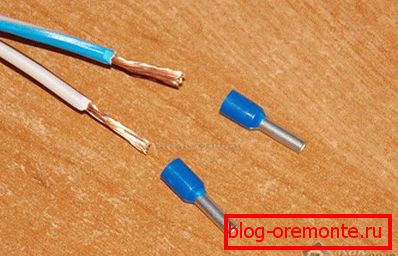

Всё о гильзовании правадоў або апрасоўцы наканечнікаў вы даведаецеся з матэрыялу, прадстаўленым у гэтым відэа:

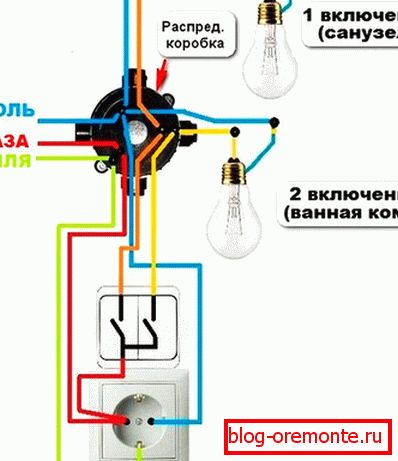

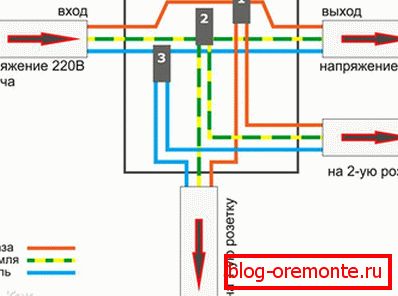

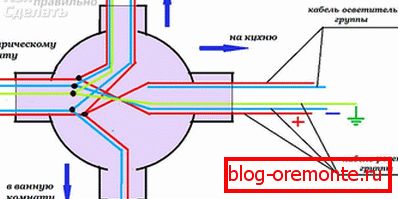

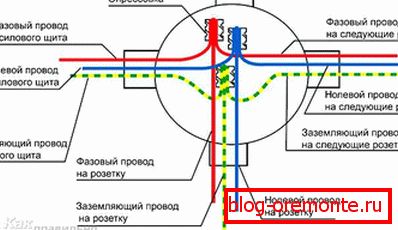

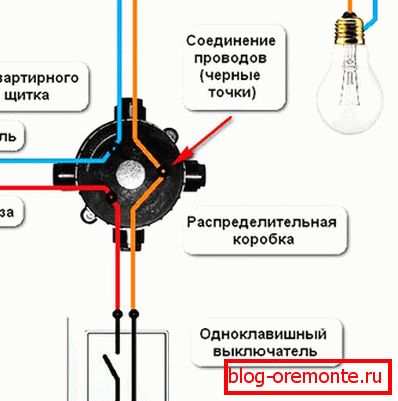

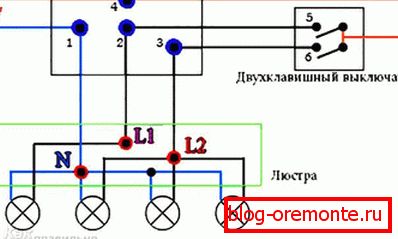

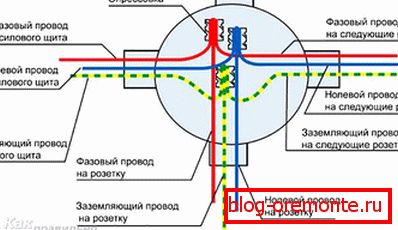

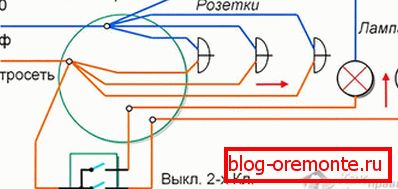

схемы
