Як злучыць алюмініевыя драты

Практычна кожны электрык скажа і пагодзіцца з тым, што электрыка гэта навука аб кантактах. На практыцы гэта становіцца відавочным. Вялікая колькасць праблем у электразабеспячэнні утвараецца па прычыне вялікай перагрузкі праводкі, а таксама з-за слабых кантактаў у распаечной скрынцы. У гэтым артыкуле, мы спынімся на апошняй праблеме, а менавіта як злучыць алюмініевыя драты.

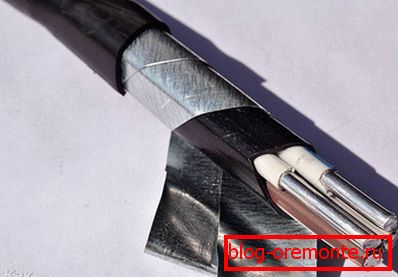

У чым іх асаблівасць

Алюміній мае асаблівыя ўласцівасці металу, якія могуць выклікаць цяжкасці пры злучэнні. З прычыны акіслення, на алюмініі утворыцца аксіднай плёнкай, якая перашкаджае праходжання электрычнага току. Гэтая плёнка расплавіцца толькі пры тэмпературы не менш за 2000 ° С, а гэты паказчык вышэй тэмпературы плаўлення самога алюмінія. Больш за тое, калі зачысціць аксіднай плёнкай механічным шляхам, то праз час яна з'яўляецца паўторна.

Калі вы захочаце злітаваць алюміній, то гэтая плёнка будзе перашкаджаць счапленню прыпоя з жылай. Таксама пры зварцы плёнка ўтварае ўключэння, якія негатыўна адбіваюцца на якасці кантакту. Акрамя ўсяго іншага, алюміній ставіцца да катэгорыі металаў, якія адрозніваюцца высокай цякучасцю і далікатнасцю. Як следства кантакт варта цалкам абараніць ад магчымых механічных уздзеянняў. Напрыклад, калі злучыць алюміній балтавым заціскам, то неабходна рэгулярна падцягваць кантакт, так як алюміній, вобразна кажучы, «выцякае» з-пад кантакту, які, у сваю чаргу, слабее.

Ці існуюць тады спосабы надзейнага злучэння алюмініевага провада? Разгледзім некалькі распаўсюджаных метадаў і вырашым, як лепш за ўсё выконваць гэтую працу.

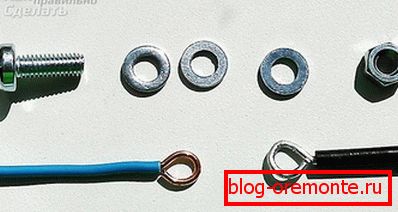

шрубавае

Гэты метад злучэння вельмі просты. Неабходна зачысціць провад ад ізаляцыі на 20 мм. Пасля жылу рэкамендуецца зачысціць дробназярністай скуркай. Далей аголеную жылу скручваюцца ў колца і ўстаўляеце ў заціскной шруба, якія варта шчыльна закруціць.

Мінус такога метаду злучэння ў тым, што з-за цякучасці алюмінія, час ад часу кантакт неабходна падцягваць. Таму месца злучэння павінна быць у даступным месцы.

спружынныя

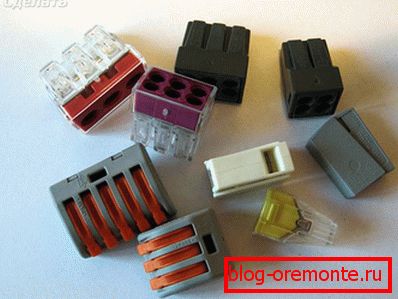

У гэтым выпадку прымяняюцца спецыяльныя клеммники. За кошт наяўнасці спецыяльнай спружыны, няма неабходнасці рэгулярна падцягваць кантакт. Устаўлены зачышчаных алюмініевы провад надзейна ўтрымліваецца. Існуюць клеммники як аднаразовыя, так і шматразовыя. Аднаразовыя выкарыстоўваюцца для злучэння правадоў, без далейшага раз'яднання. Провад ўстаўляе ў адтуліну заціску, назад яго ня выцягнуць. Што тычыцца шматразовага злучэння, то провад лёгка выцягваецца, калі націснуць на адмысловы рычаг, які ўтрымлівае провад.

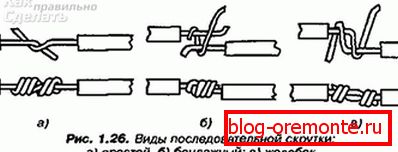

скрутка

У рэдкіх выпадках, алюмініевы провад можна злучыць метадам скруткі. Адразу варта адзначыць, што гэты метад вельмі ненадзейны і нават нягледзячы на ​​тое, што ў савецкі час яго выкарыстоўвалі параўнальна часта. Збольшага тлумачыцца гэта тым, што ў мінулым колькасць бытавых прыбораў і адпаведна нагрузкі на праводку было менш. Цяпер карціна выглядае інакш.

Больш за тое, тэрмін такога злучэння залежыць ад розных фактараў, напрыклад, нагрузка па току, вільготнасць і тэмпература. Калі тэмпература павышаецца, то метал пашыраецца, з-за чаго пашыраецца зазор паміж правадамі. Гэта можа прывесці да пераходнаму супраціву, месца кантакту будзе грэцца і пасля гэтага утвараецца акісленне і, у рэшце рэшт, кантакт цалкам парушыцца. Аднак такі працэс працягваецца доўгі час, таму для часовых злучэнняў метад скруткі дапусцім.

Пры злучэнні алюмінія такім метадам, важна прытрымлівацца такіх правіл:

  • Правады павінны раўнамерна ўвінаюцца адзін аднаго.
  • Калі ж дрот тоўсты, то віткоў павінна быць не больш за тры, а для тонкага не менш за пяць.
  • Калі злучаецца медны і алюмініевы провад, то медны абавязкова трэба залудить.
  • У якасці ізаляцыі кантакту рэкамендуецца выкарыстоўваць парніковай трубку.

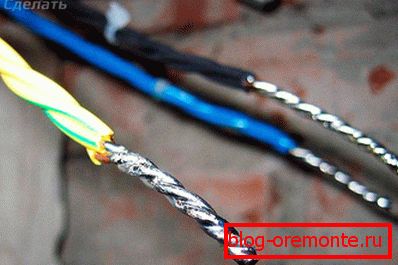

Неразъемное злучэнне

У гэтую катэгорыю ставіцца некалькі метадаў, а менавіта:

  • апрасоўка.
  • пайка.
  • Зварка.

Кожны з гэтых метадаў мае сваё месца. На выбар ўплывае некалькі фактараў:

  • Наяўнасць падыходнага інструмента і абсталяванне.
  • Меркаваная нагрузка току.
  • Дыяметр провада.
  • Наяўнасць расходнага матэрыялу.
  • Наяўнасць адпаведных навыкаў.

Разгледзім кожны метад неразъемного злучэння паасобку.

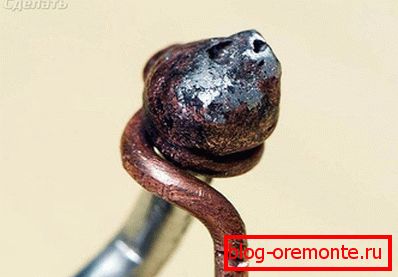

зварка

Хуткі і надзейны метад злучэння. Тым больш гэтая тэхналогія актуальная, калі варта вырабіць вялікую колькасць злучэнняў. Аднак для гэтага неабходна мець зварачны трансфарматар і навыкі.

Працэс зварвання выглядае наступным чынам:

  • Драты скручваюцца паміж сабой.

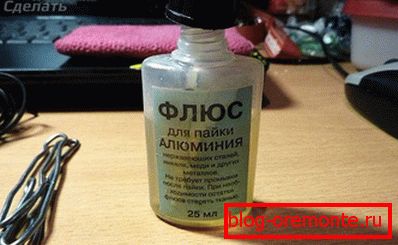

  • На тарэц наносіце адмысловы флюс.
  • Пасля адбываецца зварка вугальным электродам да 2 секунд.

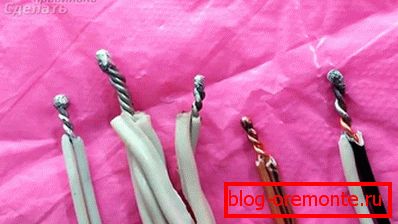

  • У выніку на канцы скруткі павінна ўтварыцца кропля.

  • Кроплю варта апрацаваць растваральнікам, а пасля пакрыць лакам.
  • Калі лак высах, злучэнне ізалюецца.

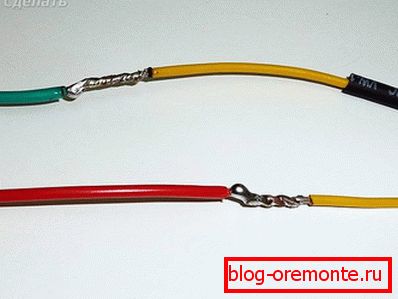

пайка

Метад паяння злучэння нескладаны. Для гэтага спатрэбяцца такія кампаненты, як каніфоль, паяльнік, прыпоі і дадатковыя элементы. Так, провад скручваецца, а пасля паяльнікам наносіце на іх прыпой.

апрасоўка

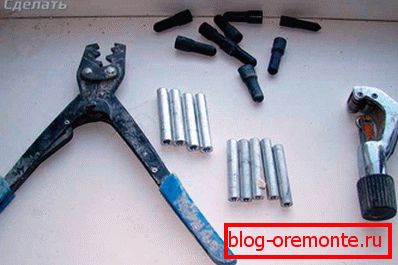

Для такога злучэння спатрэбяцца спецыяльныя прэс-кляшчы і гільзы, якія ўяўляюць сабой полыя стрыжні. Для апрасоўкі зачышчаюць канца провада, ўстаўляеце іх у гільзу і ў трох месцах выконваеце апрасоўку. Таксама дадаткова можна скруціць провада.

Калі ж дрот алюмініевы, то выкарыстоўвайце алюмініевую гільзу, для медных - медную гільзу. Калі злучаеце алюміній з меддзю, то ў продажы ёсць медна-алюмініевыя гільзы.

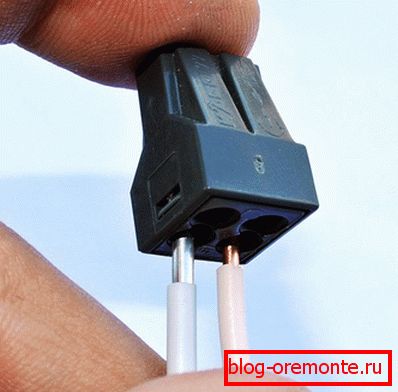

Алюмініевы і медны провад

Злучэнне 2 правадоў з медзі і алюмінія можа выклікаць некаторыя праблемы. Праблема заключаецца ў рознасці патэнцыялаў, розніца якога дасягае да 0,65 мв. Пры павышэнні вільготнасці з-за гэтай розніцы кантакт будзе разбурацца. Больш за тое, кантакт будзе награваць, што можа прывесці да сумных наступстваў.

Таму лепей выконваць стыкоўку гэтых двух правадоў так, каб паміж імі не было прамога кантакту, а менавіта:

  • неразъемное;

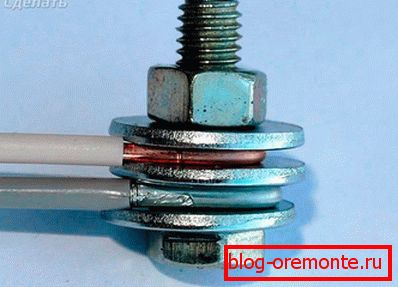

  • разьбовае;
  • клеммная;
  • з спружынным кантактам.

Выкарыстоўваючы гэтыя методыкі, алюмініевыя злучаць з меднымі правадамі можна.

У гэтым артыкуле, мы разгледзелі некалькі метадаў таго, як злучыць правады паміж сабой. Калі вы ведаеце пра іншых метадах, то пакідайце каментары ў канцы гэтага артыкула.

відэа

У дадзеным відэаматэрыяле, вы зможаце даведацца пра іншых тонкасцях злучэння алюмініевага провада:
