Як вызначыць перасек провада

Адной з важных і асноўных частак электраправодкі з'яўляюцца кабелі, якія праводзяць ток. Для таго каб усё працавала як трэба, без кароткіх замыканняў і расплаўленых правадоў, важна падабраць праводку так, каб яна вытрымлівала напружанне. Пераканацца ў тым, што провад надзейны, бяспечны і адпавядае патрабаванням эксплуатацыі, можна разлічыўшы перасек провада. Калі ж дрот будзе з недастатковым перасекам, гэта можа прывесці да замыканню і пажару ў доме. Давайце разбярэмся, як вызначыць перасек провада, каб пазбегнуць такіх наступстваў.

сур'ёзнае пытанне

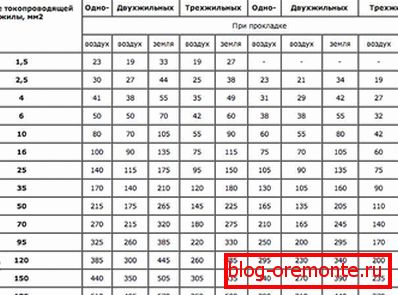

Калі ў вас па плане замена электраправодкі, то перш за ўсё вам трэба вызначыцца, якое перасек провада неабходна. Калі вы падлічыце планаваную нагрузку на провад па току, адразу будзе ясна, якое сячэнне трэба для нармальнай працы. Для гэтай мэты скарыстайцеся табліцай, якая знаходзіцца ніжэй.

Дапусцім, падлічыўшы ўсе, вы вызначылі сілу току ў 27 А. Выходзіць, што вам неабходны двухжыльны провад, перасек якога складае 2,5 мм2. Вы пайшлі ў краму, купілі добры провад, з заяўленым ад вытворцы перасекам ў 2,5 мм2 і вырабілі мантаж электрычных дратоў. Па заканчэнні часу, калі сістэма была запушчана і працавала, у вас адключаецца аўтамат на шчытку. Гэта можа казаць аб пашкоджанай лініі.

Пасля таго як вы агледзіце праводку, можа высьветліцца, што было кароткае замыканне. Прычына простая - ізаляцыя на провадзе расплавілася з-за моцнага нагрэву. Але як жа так? Вы ж усё зрабілі як трэба, разлічылі, набылі патрэбны провад. А уся справа не ў разліках і вашай памылцы з падключэннем. Уся прычына крыецца ў падмане. Так, менавіта ў падмане, так як вельмі часта вытворцы, якія вырабляюць драты, пастаўляюць тавар, які не адпавядае заяўленым перасеку. Да прыкладу, вы купілі кабель з плошчай драты ў 2,5 мм2, Але калі вы праверылі яго самастойна, аказалася, што перасек кабеля складае ўсяго 2,1 мм2, Што менш, чым неабходна вам па магутнасці. Вось і атрымліваецца, што провад грэецца, і павышаецца рызыка ўзнікнення замыкання.

Але навошта гэта рабіць фірмам па вытворчасці кабеляў? Уся справа ў прагнасці, так як, паніжаючы перасек провада, кампанія-вытворца эканоміць даволі значную суму грошай. Мяркуйце самі: каб вырабіць 1000 м правадоў перасекам ў 2,5 мм2, Спатрэбіцца прыблізна 22,3 кг медзі. Але калі зрабіць іх з меншым перасекам, у 2,1 мм2, То на іх вытворчасць спатрэбіцца 18,8 кг. Атрымліваецца, што эканомія на карысць вытворцы складае 3,5 кг медзі. А калі вырабляюцца вялікія аб'ёмы прадукцыі, то гэтая лічба вырастае ў разы.

Вось і атрымліваецца, што вызначэнне перасеку провада - важны і сур'ёзны этап, які трэба выканаць пры мантажы праводкі. Такім чынам вы зможаце пазбегнуць плаўлення ізаляцыі, замыкання і, як следства, пажару.

Якім чынам можна вызначыць перасек кабеля

Такім чынам, вы купілі провад, давайце даведаемся, як можна вырабіць замер яго перасеку. Для гэтай мэты вам спатрэбіцца:

  • штангенциркуль;
  • калькулятар;
  • сам кабель;
  • канцылярскі нож ці стриппер для зняцця ізаляцыі.

Вызначаецца перасек па дыяметры провада. Давайце разгледзім, як гэта зрабіць паэтапна.

  1. Вазьміце провад і здымеце зь яго ізаляцыю пры дапамозе стриппера або канцылярскай нажа.
  2. Выкарыстоўваючы штангенцыркулем, вымерайце дыяметр провада.
  3. Цяпер, вам прыйдзецца ўспомніць урокі геаметрыі ў школе. Для таго каб вызначыць плошчу круга існуе пэўная формула:

Sкр=? р2,

дзе колькасць? = 3,14, а r - радыус провада.

Але вось тут у нас узнікае праблема: пры дапамозе штангенцыркуля вымераць радыус немагчыма - толькі дыяметр. Таму формулу трэба крыху змяніць пад дыяметр. Як нам вядома, радыус - гэта палова дыяметра. Каб нашы дадзеныя падыходзілі, формулу трэба перарабіць так:

Sкр= (? Г2)/4,

дзе d - дыяметр жылы.

У такім выпадку формулу можна скараціць, падзяліўшы лік? на чатыры. У выніку выходзім на стандартную формулу для вылічэння перасеку жылы па дыяметры:

Sкр = 0,785d2

Засталося толькі падставіць колькасці да формулы і атрымаць плошчу круга, якая і будзе яго перасекам. Да прыкладу, дыяметр вашага меднага провада складае 1,68 мм. Гэта лік у квадраце складае 2,8224. Памнажаем 2,8224 на 0,785. Калі акругліць, то ў выніку шуканае перасек атрымалася 2,2 мм2.

Вось і ўсё, як бачыце, шмат часу і намаганняў гэтая працэдура не зойме, аднак яна з'яўляецца вельмі важнай часткай работ па мантажы электрычнасці. Бо нават адхіленне ў некалькі дзесятых міліметра можа згуляць злы жарт. Але як быць, калі вы не электрык і штангенцыркуля ў вас пад рукой няма? Не спяшаецеся бегчы ў краму, ёсць просты метад вылічэнні дыяметра з дапамогай падручных сродкаў.

Просты метад вызначэння дыяметра

Усё, што трэба, ёсць у кожнага пад рукой. Для дадзенага спосабу спатрэбіцца толькі аловак або ручка і лінейка.

  1. Перш за ўсё вазьмеце провад, перасек якога трэба даведацца, і здымеце зь яго 300-400 мм ізаляцыі па даўжыні.
  2. Вазьміце аловак, ручку, фламастар ці што будзе пад рукой, і наматайце на яго провад. Для таго каб дамагчыся найбольш дакладнага выніку, віткі павінны быць падагнаныя ўшчыльную адзін да аднаго.
    Чым больш віткоў вы зробіце, тым дакладней будзе вынік. Рэкамендуемае колькасць - 10 і больш віткоў.
  3. Затым падлічыце колькасць віткоў, якія вы наматалі на аловак, і запішыце гэты лік або запомніце.
  4. Пры дапамозе лінейкі вымярайце поўную даўжыню Палічыце віткоў. Да прыкладу, у вас атрымалася 19 віткоў, якія маюць даўжыню 32 мм.
  5. Каб вызначыць дыяметр драты засталося толькі падзяліць даўжыню на колькасць віткоў. Атрымліваецца так: 32/19 = 1,68 мм.

Вось і ўсё, цяпер засталося толькі падставіць дыяметр драты ў формулу і атрымаецца перасек провада ў 2,2 мм2. Такі вынік можна лічыць дакладным пры двух умовах: віткі былі накручаны ўшчыльную, а іх колькасць перавышае 10 штук - чым больш, тым лепш. У выніку вам не прыйдзецца марнаваць лішнія грошы.

Адзіны мінус такога спосабу: калі жыла з вялікім перасекам, наматаць яе на аловак не атрымаецца.

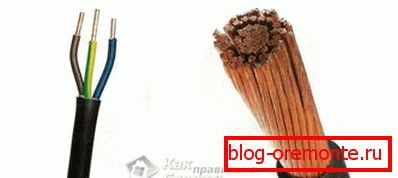

Як вымяраць перасек Калі ж дрот шматжыльны

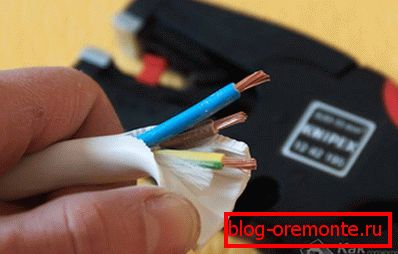

Добра, скажаце вы, калі провад адзін, вылічыць перасек лёгка. А як быць, калі ён шматжыльны? Там такіх асобных дратоў шмат, як даведацца яго ў такім выпадку? Вызначыць перасек шматжыльнага провада не так цяжка як здаецца. Усё што трэба, вызначыць перасек адной з жыў.

  1. Для пачатку вазьміце провад і здымеце зь яго ізаляцыю.
  2. Зараз усе праводкі трэба рассоединить паміж сабой і пералічыць іх колькасць.
  3. Вазьміце адну з жыў і вымерайце яе дыяметр.
  4. Ужыўшы формулу, якая прадстаўлена вышэй, вызначыце пляц адной жылы.
  5. Маючы перасек адной жылы, можна даведацца агульнае сячэнне. Для гэтага плошча адной дроту памножце на іх агульная колькасць. Да прыкладу, у вас ёсць провад, які складаецца з 15 жыў. Вы даведаліся, што перасек адной дроту складае 0,2 мм2. Для таго каб даведацца аб іх агульнае перасек, 0,2 трэба памножыць на 15. Атрымліваем: 0,2? 15 = 3 мм2.

Але варта ўлічыць, што ўсе жылы ў провадзе не могуць быць злучаныя ўшчыльную. З-за таго, што яны круглыя, паміж імі ўтворыцца паветраны зазор. Яго трэба ўлічваць. Для гэтага атрыманы вынік памножце на 0,91. Дапусцім, калі перасек провада склала 3 мм2, То, памножыўшы яго на каэфіцыент 0,91, атрымліваем перасек 2,7 мм2. Вось і ўсё. Складанага нічога няма, трэба толькі прытрымлівацца інструкцыі.

Як бачыце, вызначыць перасек провада пад сілу ўсім, хто ўмее карыстацца формуламі. Але, нягледзячы на ​​прастату такой працы, яна з'яўляецца адным з найважнейшых этапаў, якія неабходна зрабіць перад тым, як праводзіць праводку па ўсім доме.
