Як правільна зрабіць зазямленне ў доме

На гэты час распрацаваны цэлы комплекс спецыяльных мер, якія забяспечваюць надзейную абарону карыстача ад паразы электрычным токам у побыце, што дазволіла зрабіць сам працэс эксплуатацыі электраабсталявання больш бяспечным.

Да мерапрыемстваў гэтага класа варта аднесці і падрыхтоўку зазямлення, вядомага большасці ўладальнікаў прыватнага жылля пад назвай «контур зазямлення», якое складаецца звычайна з наступных канструктыўных элементаў:

  • зазямляльнай прылады (заземлителя);
  • камплекты зазямляльных правадыроў;
  • спецыяльнай зазямляльнай шыны.

У артыкуле мы распавядзем пра тое, як правільна змантаваць зазямленне ў прыватным доме сваімі рукамі, пакажам схемы, фота і відэа інструкцыі.

Выбар і падрыхтоўка заземлителя

Пры арганізацыі сістэмы зазямлення ў загарадным жыллё вы можаце выкарыстоўваць у якасці заземлителя адну з наступных металічных канструкцый, якія маюць натуральнае паходжанне:

  • любыя закапаныя ў зямлю жалезабетонныя палі;
  • размешчаныя на паверхні зямлі металічныя трубы або рэйкі;
  • іншыя металічныя элементы будаўнічых канструкцый, заглыбленага ў зямлю.

У тым выпадку, калі паблізу ад дома нічога падобнага знайсці не атрымоўваецца - вам давядзецца заняцца падрыхтоўкай заземлителя самастойна.

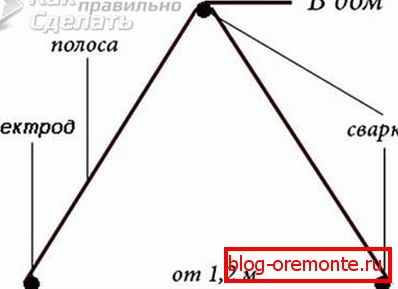

Для вырабу гэтага элемента зазямлення вам трэба будзе падрыхтаваць тры сталёвых электрода даўжынёй 1,2 метра, якія зварваюцца пасля паміж сабой такім чынам, каб у выніку гэтых аперацый атрымаўся трохкутнік правільнай формы.

(Пры выбары ў якасці электродаў адрэзкаў сталёвай трубы яе дыяметр павінен быць не менш за 30 міліметраў).

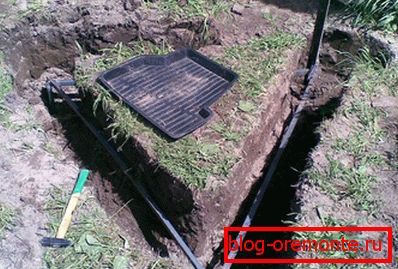

У выпадку прымянення электродаў іншага профілю плошчу перасеку элементаў павінна быць не менш за 150 мм2, А даўжыня саміх адрэзкаў - не менш 2-х метраў. Перад памяшканнем такой канструкцыі ў зямлю вам варта загадзя падрыхтаваць для яе месца, пракапаўшыся тры канавы глыбінёй паўметра (у выглядзе трыкутніка з бакамі даўжынёй прыкладна 1,2 метра). Затым па кутах атрыманай фігуры пры дапамозе невялікі кавадлы варта забіць тры прыгатаваных раней і добра завостраных з аднаго боку электрода. Для злучэння убітых электродаў паміж сабой выкарыстоўваюцца палоскі сталі перасекам не менш за 50 мм2. Усе часткі атрыманай канструкцыі ў месцы стыкаў надзейна зварваюцца (або сочленяются пры дапамозе балтавым злучэнняў).

Па заканчэнні гэтых працэдур вам трэба будзе пракінулі сталёвую палоску абранага для заземлителя перасеку да кропкі меркаванага ўводу зазямляльнай шыны ў дом (рэкамендуецца падводзіць яе бліжэй да размеркавальнага шафы і прыварыць на яе канцы ніт невялікага памеру).

Далей з дапамогай меднага провада перасекам 6мм2, Прапушчанага праз дзірку ў сьцяне і замацаванага на гэтым ніце, трэба падлучыць проброшенную шыну з галоўнай шынай зазямлення (ГЗШ), размешчанай на размеркавальным шчыце. Адсюль ахоўнае зазямленне можна будзе развесці па ўсіх памяшканняў жылля (у складзе рабочай электрычнай праводкі).

Ўладкаванне зазямляльнай шыны

Для пісьменнага вырашэння пытання аб тым, як правільна зрабіць зазямленне вам прыйдзецца вырабіць аперацыю так званага «расшчаплення» PEN-правадыра, якое ўваходзіць у склад кабеля, ад якога запитан ваш дом.

Для атрымання асобнай зазямляльнай шыны гэты провад павінен быць падзелены на ахоўны і рабочы правадыр (PE і N адпаведна)

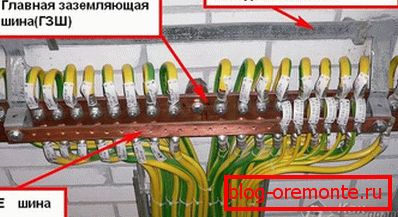

Такое расшчапленне можна арганізаваць з дапамогай ужо знаёмай нам галоўнай зазямляльнай шыны.

На гэтую шыну акрамя PEN-правадыра (заводзяцца на размеркавальны шчыт з лініі «ваздушку» або з падземнага кабеля) таксама падводзіцца аформлены намі раней зазямляльны праваднік, звязаны балтавым злучэннем з шынай заземлителя.

Дзякуючы наяўнасці такога зазямлення (які з'яўляецца па сутнасці паўторным) вы можаце штучна арганізаваць разводку асобна нулявы шыны і нулявога працоўнага правадыра па ўсім спажыўцам непасрэдна з галоўнай зазямляльнай шыны. Пры гэтым фазны провад (L) разводзіцца разам з імі.

Адзначым, што ПУЭ ўключаюць у сябе спецыяльныя патрабаванні, якія датычацца ўладкавання на спажывецкай баку, так званага паўторнага зазямлення. Яны распаўсюджваюцца на галіновыя прамысловыя сеткі, уключэнне нагрузак у якія вырабляецца па схеме з глухозаземлённой нейтралью. Такі спосаб падлучэння гарантуе працаздольнасць ўсёй сістэмы ахоўнага зазямлення нават у выпадку аварыйнага абрыву PEN-правадыра.

Пры гэтым трэба ўлічыць тое акалічнасць, што ў гарадскіх кватэрах арганізаваць расшчапленне PEN-правадніка за кошт паўторнага зазямлення вам не ўдасца.
