Як правільна падключыць сувязе

Калі ў вашай кватэры маецца вялікая колькасць бытавой тэхнікі, тады вам у абавязковым парадку варта ўсталяваць такі апарат, як СУВЯЗЕ. Інакш уся бытавая тэхніка будзе знаходзіцца пад вялікай пагрозай. У артыкуле мы разгледзім як правільна падключыць падобнае прылада і аўтамат у кватэры і прыватным доме, прадэманструем схемы, фота і відэа інструкцыі.

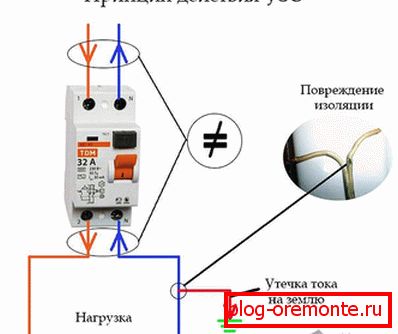

Навошта патрэбен

Мантаж такіх прылад неабходны па некалькіх прычынах. Галоўным чынам, ён быў распрацаваны для абароны. Ад чаго? Па-першае, СУВЯЗЕ абараняе людзей ад паразы іх токам, асабліва ў тых выпадках, калі ў электраўстаноўцы існуюць няспраўнасці. Па-другое, прылада спрацоўвае і адключае ток па прычыне выпадковага ці памылковага судотыку з токаводнымі часткамі электраўстаноўкі, на выпадак калі адбываецца ўцечка току. І, па-трэцяе, прадухіляецца ўзгаранне электраправодкі ў выпадку замыкання. Як відаць з пералічанага, гэты аўтамат на самай справе выконвае найважнейшую функцыю.

Сёння можна сустрэць дыферэнцыяльныя аўтаматы, асаблівасць якіх заключаецца ў аб'яднанні аўтаматычнага выключальніка і СУВЯЗЕ. Іх перавага заключаецца ў тым, што ў шчытку яны займаюць менш месцы. Ва ўсіх выпадках пры падключэнні ўсе кантактныя злучэнні павінны падводзіцца да яго не знізу, а толькі зверху. Адна з прычын заключаецца ў больш эстэтычным выглядзе. Але існуе куды больш важкая прычына. Справа ў тым, што СУВЯЗЕ здольны зніжаць каэфіцыент карыснага дзеяння працы ўсіх бытавых прадметаў. Больш за тое, пры рамонтных працах электрык ня заблытаецца, і яму не давядзецца вывучаць складаныя, заблытаныя схемы. Такім чынам, зараз прыйшоў час разгледзець варыянты падлучэння.

метады падлучэння

Вядомыя чатыры варыянты падлучэння:

  1. Падключэнне двухполюснага да аднафазнай сеткі.
  2. Падключэнне четырехполюсной да трохфазнай сеткі з ужываннем нейтрал.
  3. Падключэнне четырехполюсной да трохфазнай сеткі без выкарыстання нейтрал.
  4. Падключэнне четырехполюсной ў аднафазнай сеткі.

Разгледзім кожны выпадак у асобнасці.

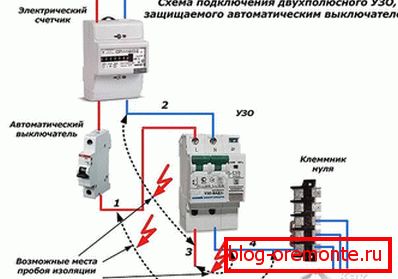

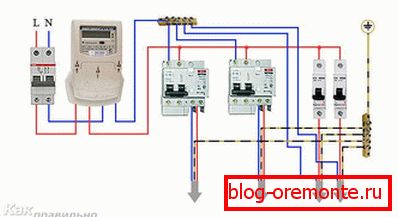

Падключэнне двухполюснага СУВЯЗЕ да аднафазнай сеткі

Сярод усіх пералічаных метадаў падлучэння, гэта, бадай, самая распаўсюджаная схема. Пры яе падключэнні адсутнічаюць складаныя абароты. Больш за тое, такі прыбор можна падключыць і самастойна. Для гэтага на корпусе або ў пашпарце неабходна даведацца, дзе менавіта на аўтамаце размяшчаецца нейтралы або нуль, а таксама фаза. Як правіла, на аўтамаце пазначаны такія знакі 1,2 і N. 1 - мае на ўвазе хто прыходзіць фазны правадыр, 2 - выходны фазны правадыр і N пазначае нуль або нейтралы.

Адно з галоўных умоў падключэння такога СУВЯЗЕ заключаецца ў тым, што ён усталёўваецца ва ўсіх выпадках пасля аўтаматычнага выключальніка! Такое патрабаванне дазваляе абараняць электралічыльнік ад павелічэння току.

Бывалі выпадкі, калі прылада выходзіў з ладу. Чаму? Уся справа ў тым, што праз яго прайшоў ток, які перавышае яго намінальны працоўны ток. Каб такога не было ў вашым выпадку, купляйце прыбор з як можна з вялікім намінальным рабочым токам. Больш за тое, пры падключэнні важна выконваць правільную паслядоўнасць. Інакш у працэсе яго эксплуатацыі могуць узнікнуць праблемы. Напрыклад, калі пры падключэнні пераблытаць клемы нуль з фазай, то прыбор адразу выйдзе з ладу.

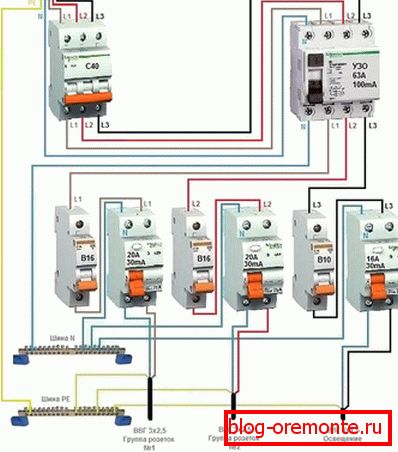

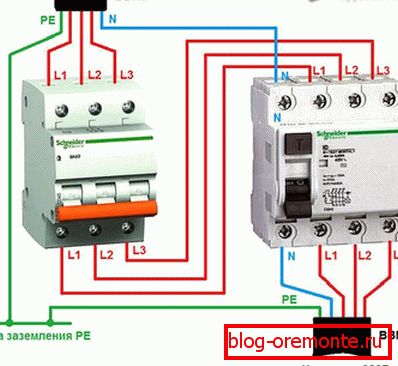

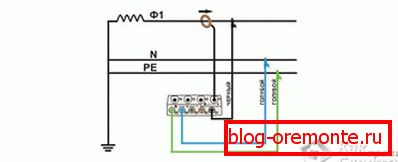

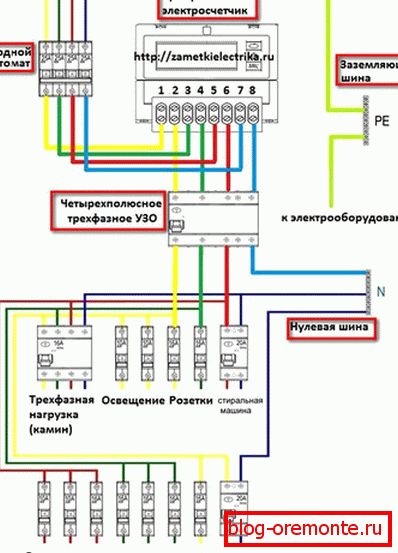

Падключэнне четырехполюсной СУВЯЗЕ да трохфазнай сеткі з ужываннем нейтрал

Такі метад падлучэння таксама досыць распаўсюджаны. Прынцып яго падлучэння практычна нічым не адрозніваецца ад аднафазнай сеткі. Толькі ў гэтым выпадку мантуецца четырехполюсной СУВЯЗЕ. У ім маецца чатыры прыходзяць драты, якія на аўтамаце абазначаюцца так А, У, З і нуль (N). Як правіла, схема падлучэння пазначана на корпусе аўтамата. Адзінае адрозненне можа заключацца ў тым, што на четырехполюсной прыборы нуль можа знаходзіцца з іншага боку. Самае галоўнае, правільна падключыць выхады і ўваходы.

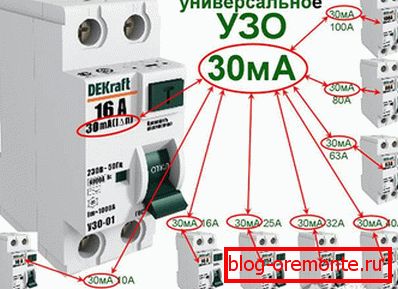

Такія СУВЯЗЕ выкарыстоўваюцца для абароны ад пажару электраправодкі на вялікія токі ўцечкі. Калі выкарыстоўваць яго для абароны ад паразы токам чалавека, то рэкамендуецца выкарыстоўваць кропку ўцечкі, якая складае ад 10 да 30 ма.

Для самой жа абароны прылады непасрэдна перад ім мантуецца аўтаматычны выключальнік.

Падключаць аднафазныя сеткі лепш за ўсё праз нулявы шынкі, якая мантуецца непасрэдна ў шчытку на DIN-рэйку.

Таксама пры падключэнні вельмі важна выконваць каляровую маркіроўку драты, а таксама падключэнне нулявога і фазнага правадніка.

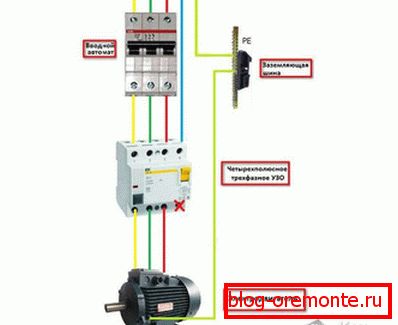

Падключэнне четырехполюсной СУВЯЗЕ да трохфазнай сеткі без выкарыстання нейтрал

Дадзеную схему выкарыстоўваюць у большасці выпадкаў для падлучэння трохфазных электрарухавікоў. Аўтамат адключыць яго ад сеткі, як толькі ўзнікне невялікае замыканне абмотак. Для падлучэння трохфазнага рухавіка неабходна тры фазы сілкавальнай напругі, а менавіта А, В і С. Таксама спатрэбіцца ахоўны правадыр РЭ, які будзе служыць у якасці зазямлення корпуса. У выніку няма сэнсу набываць пяці жыльных провад, а дастаткова будзе чатыры жылы.

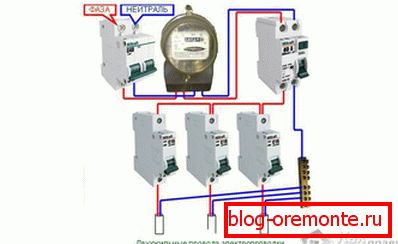

Падключэнне четырехполюсной СУВЯЗЕ ў аднафазнай сеткі

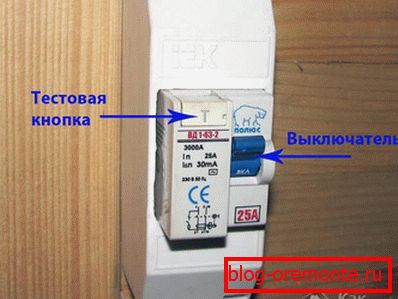

Гэта выкарыстанне можна смела назваць нерацыянальным і мэтазгодным. Аднак у некаторых выпадках гэта адзінае правільнае рашэнне. Напрыклад, калі ў будучыні вы плануеце пашырыць электраправодку, перавядучы яе на трохфазную сетку або дадаць некалькі аднафазных сетак. Больш за тое, такую ​​схему выкарыстоўваюць у выпадках часовага выкарыстання аварыйнай замены няспраўнага двухполюснага СУВЯЗЕ. Падключэнне праходзіць досыць проста. Для гэтага нуль і фаза падключаецца да адпаведнай клемы. Пры гэтым падлучэнне фазнага правадніка на клему выконваецца толькі ў тым выпадку, калі падключана ў дадзены момант кнопка «Тэст». Такая клема размяшчаецца побач з нулявы.

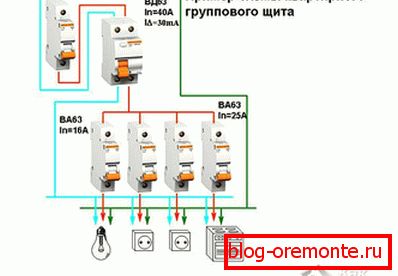

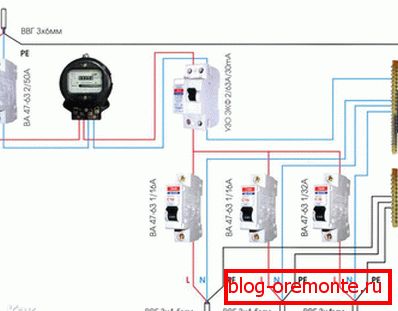

Падключэнне ў кватэры і ў прыватным доме

Схема падлучэння ў кватэры выконваецца толькі па аднафазнай сеткі. Па гэтай прычыне падлучэнне выконваецца ў наступным парадку:

  1. Ўступнай аўтамат.
  2. Электралічыльнік.
  3. Сувязе 30 ма.
  4. Праводка электрасеткі па кватэры.

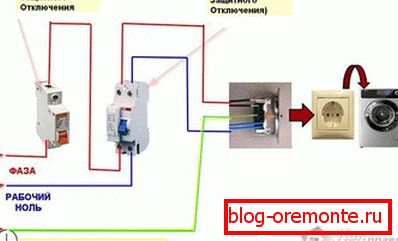

Калі ў вас у кватэры прысутнічаюць сілавыя спажыўцы электраэнергіі, напрыклад, пральная машынка або электрапечка, тады рэкамендуецца падлучацца ахоўная прылада СУВЯЗЕ дадаткова.

Што тычыцца падлучэння аўтамата ў прыватным доме, то паслядоўнасць падлучэння наступная:

  1. Ўступнай аўтамат.
  2. Электралічыльнік.
  3. Аўтамат ад 100 да 300 ма, выбар ажыццяўляецца ў залежнасці ад колькасці спажыванага току ўсёй бытавой тэхнікі.
  4. Аўтамат для індывідуальнага спажывання току. Як правіла, выкарыстоўваецца ад 10 да 30 ма.

Такім чынам, мы разгледзелі з вамі некаторыя асаблівасці і адрозненні падлучэння СУВЯЗЕ ў тых ці іншых абставінах. Самае галоўнае, памятайце аб тым, што калі ў вас няма і зусім ўяўленні аб дадзенай сістэме, то лепш не эксперыментуйце.

відэа

Некалькі слоў аб тыповых памылках пры падключэнні СУВЯЗЕ:

схемы

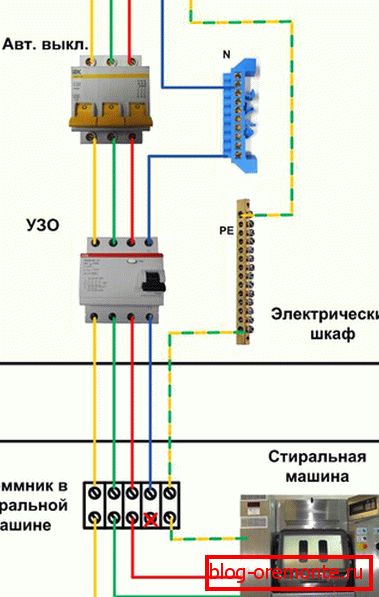

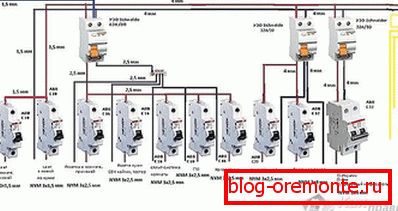

Каб правільна ўсталяваць СУВЯЗЕ, прапануем вам азнаёміцца ​​з некаторымі схемамі яго падлучэння:
