Як падключыць разетку з зазямленне

У прыватных будынках і кватэрах новай забудовы, электраправодка якіх выканана з выкарыстаннем трехжильной праводкі, праблема зазямлення, як правіла, вырашаецца лёгка. Але як падключыць разетку з зазямленне ў дамах старой забудовы, вядома не ўсім.

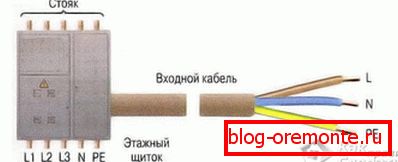

У такіх дамах электраправодка выканана ў выглядзе двухпроводной лініі, з-за гэтага задача некалькі ўскладняецца. Для яе вырашэння вам спатрэбіцца правесці шэраг дадатковых дзеянняў. Аперацыі гэтыя зводзяцца звычайна да арганізацыі яшчэ адной (зазямляльнай) жылы, працягнутай ад кватэрнага шчытка да заземлённого пад'язнога электрычнага шчыта.

варыянты зазямлення

Пры правядзенні электрамантажных работ, якія дазваляюць без праблем падлучаць у сетку разетку з зазямленне, магчымыя наступныя варыянты:

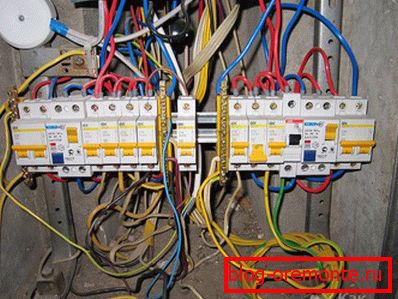

  • Пракладка дадатковай шыны, выкананай з меднай дроту пэўнага дыяметра і працягнутай з памяшкання да пад'язнога размеркавальнага шчытка з вольнымі зазямляльных клемамі.
  • Ўладкаванне так званага «зануленні», сутнасць якога складаецца ў падключэнні зазямляльнага кантакту разеткі да «нулявога» провада. Спецыялісты-электрыкі лічаць такі спосаб падлучэння больш пераважным, паколькі ў гэтым выпадку з'яўляецца магчымасць выкарыстання ў лініі прылад ахоўнага адключэння.

Ізаляцыя падводзяцца ў кватэру правадоў для выгоды падлучэння выканана розным колерам. Провад зазямлення ў адпаведнасці са стандартам мае ізаляцыю змешанага жоўта-зялёнага колеру, у той час як фазны провад выконваецца звычайна ў карычневай або чырвонай абалонцы. «Нулявы» ж провад у большасці выпадкаў выконваецца ў сіняй або блакітны ізаляцыі.

Пры наяўнасці ў кватэры размеркавальных скрынак падлучэнне можа быць выканана наўпрост да іх (пры наяўнасці трэцяй зазямляльнай жылы, вядома).

парадак падлучэння

Непасрэдна перад тым, як падключыць падвойную разетку з зазямленне, вам прыйдзецца выканаць наступныя падрыхтоўчыя аперацыі:

  • зачысціць канцы правадоў, якія падводзяць электрасілкаванне да разеткі;
  • выдаліць з мантаванага вырабы дэкаратыўную вечка;
  • аслабіць крапежныя балты на клемах, да якіх пасля будуць падлучацца жылы электраправодкі.

Далейшыя маніпуляцыі, звязаныя з падключэннем разеткі, зводзяцца, як правіла, да наступных аперацыях:

  1. Канцы правадоў, выведзеныя з пластмасавай пасадачнай скрынкі, падводзяцца да кантактаў і запраўляюцца ў адпаведныя клеммная адтуліны. Фазны і нулявы драты вы можаце падключаць без уліку іх функцыянальнага прызначэння (г.зн. іх можна мяняць месцамі). У адрозненне ад іх зазямляльны правадыр павінен падлучацца да клеммнику з адмысловым абазначэннем, што ўяўляюць сабой сімвал зазямлення.
  2. Пасля падлучэння правадоў корпус разеткі без вечка мацуецца шрубамі да мантажнай пластыкавай скрынцы (подрозетнику); пры гэтым тым, што кормяць драты акуратна запраўляюцца ў яго корпус.
  3. Розеточные вырабы старога ўзору абсталяваныя адмысловымі лапкамі, якія дазваляюць фіксаваць яго корпус шляхам зацягвання вінтоў.
  4. Пасля замацавання разеткі ў подрозетнике варта яшчэ раз праверыць зацяжку нітаў на клеммниках і толькі затым ўсталяваць на месца дэкаратыўную вечка.

У заключэнне неабходна папярэдзіць вас аб тым, што перад правядзеннем ўсяго комплексу мерапрыемстваў па падлучэнні разеткі, абавязкова варта зняць электрасілкаванне з усёй кватэры. Такое адключэнне вырабляецца звычайна з дапамогай выключэння адпаведнага аўтамата або выкручвання коркаў.

відэа

У наступным відэа можна ўбачыць, як на прафесійным узроўні ўсталёўваецца разетка з зазямленне:

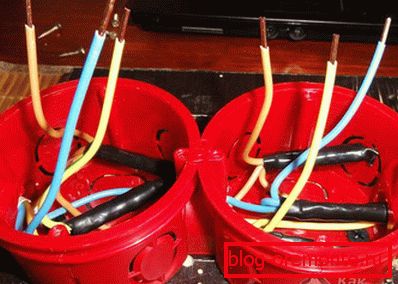

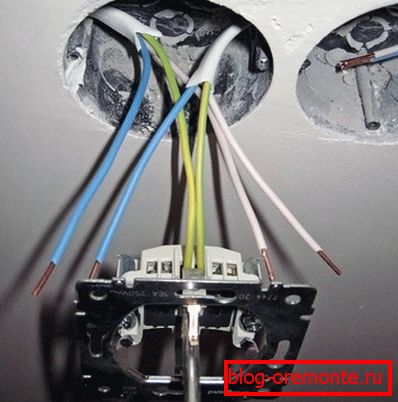

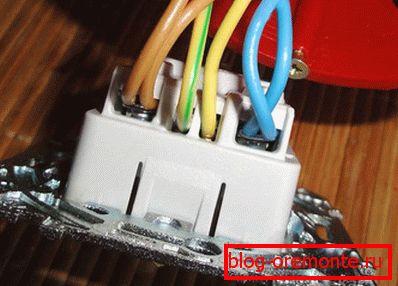

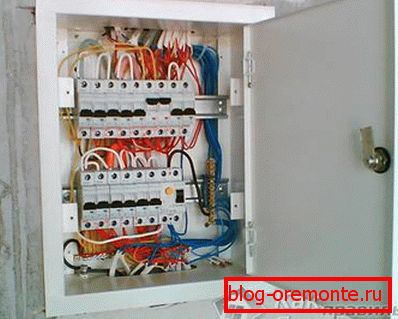

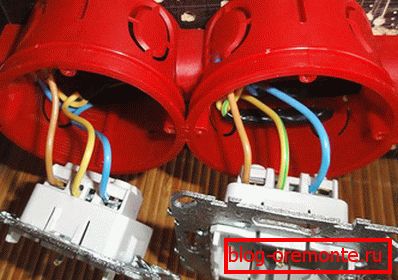

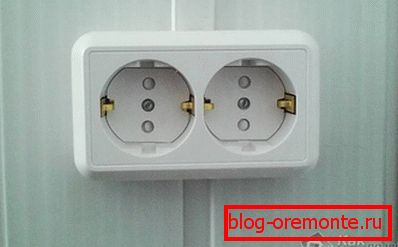

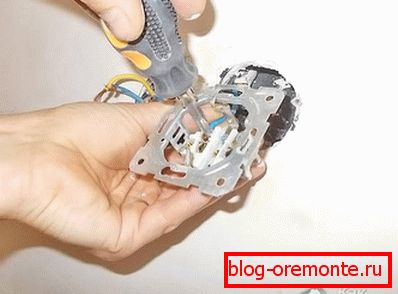

фота

схемы

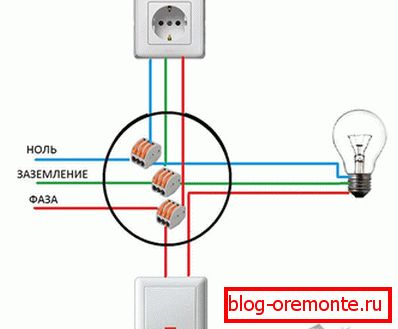

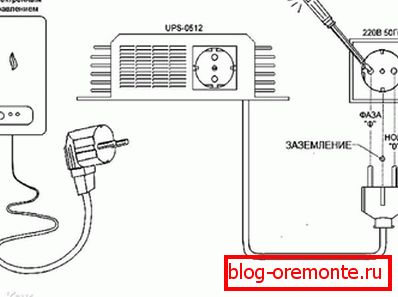

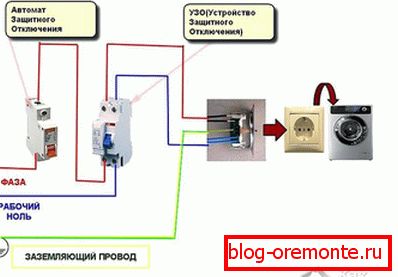

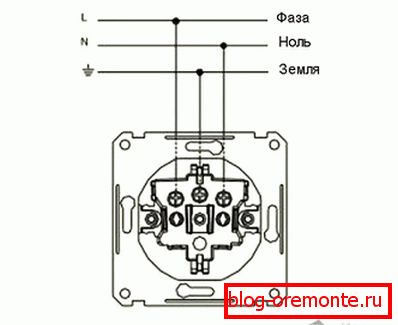

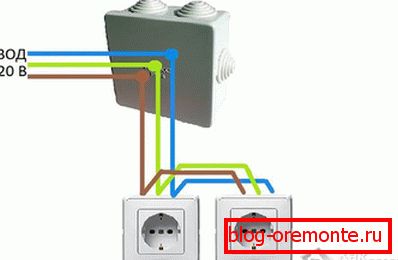

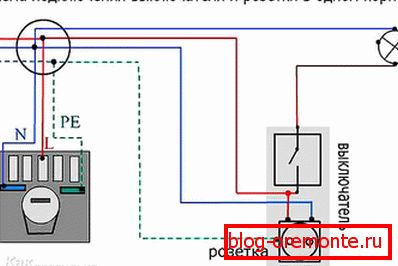

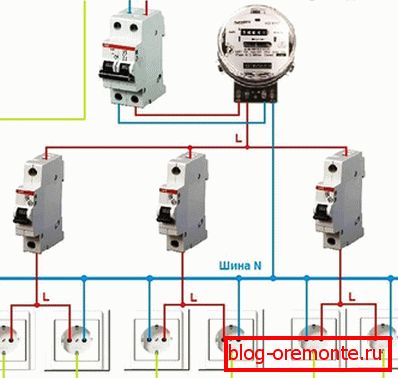

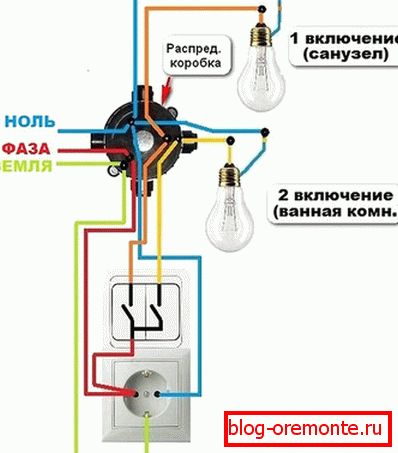

Прапанаваныя намі схемы дапамогуць вам пісьменна падлучыць разетку з зазямленне:
