Як падключыць прахадной выключальнік

Усе сутыкаліся з сітуацыяй, калі для ўключэння асвятлення неабходна перасекчы цёмны пакой. Гэта дастаўляе масу нязручнасцяў, дапамогай у падобнай сітуацыі стане ўстаноўка прахаднога выключальніка, які дазваляе кіраваць асвятленнем з розных месцаў. У гэтым артыкуле мы распавядзем вам, як падключыць прахадной выключальнік, прадэманструем схема падлучэння, а таксама пакажам фота і відэа інструкцыю.

Прызначэнне прахаднога выключальніка

Прахадныя выключальнікі выкарыстоўваюць для ўключэння і выключэнні асвятляльных прыбораў з розных канцоў пакоя, калідора або на лесвічных маршах. Схема іх працы дазваляе не вяртацца да першага прыладзе і выключаць святло з зручнага месца.

Па сваім выкананні яны бываюць:

  • одноклавишные;
  • двухклавишные;
  • трехклавишные.

Канструкцыя прылады вызначае колькасць падлучальных да яго асвятляльных прыбораў і кропак адключэння. Акрамя кіравання клавішамі існуе сенсарны мадэль.

Любы выключальнік служыць для разрыву фазнага провада і абясточвання электрапрыбораў, але спецыфіка прахаднога выключальніка заключаецца ў тым, што размыкая адзін ланцуг, ён замыкае кантакты парнага перамыкача.

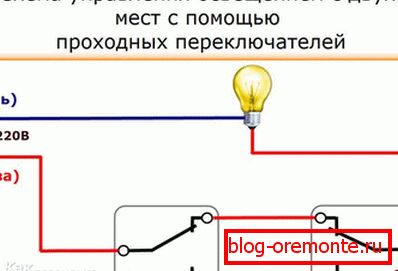

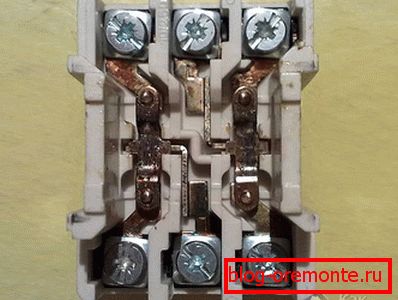

У адрозненне ад звычайнага прылады, які падключаецца двума правадамі, прахадны выключальнік патрабуе трехжильной камутацыі. Па сваёй сутнасці ён з'яўляецца перамыкачом, накіроўвалых напружанне з аднаго кантакту на іншы. Асвятленне ўключаецца, калі клавішы на абодвух прыладах знаходзяцца ў адным становішчы і выключаецца, калі становішча мяняецца. Кіраванне можа ажыццяўляцца не толькі з двух, але і з трох і больш месцаў, для гэтага ў схему падключаецца крыжаваны перамыкач, а калі неабходна, то некалькі. Одноклавишный выключальнік абсталяваны трыма клемамі. Двухклавишное прылада мае 5 клем: па дзве для злучэння з выключальнікамі і адну агульную. У трехклавишного выключальніка больш складаная прылада, але, маючы схему, разабрацца ў гэтым не прадаставіць складанасці.

Мантаж прахаднога выключальніка

Схема падлучэння нязначна адрозніваецца ад мантажу звыклых выключальнікаў, але наяўнасць трох правадоў замест двух прымушае задумацца. Разгледзім прызначэнне кожнага з іх. Два провада выкарыстоўваюцца ў якасці перамычак паміж разнесенымі па пакоі выключальнікамі, а трэці служыць для падачы фазы. Перад тым як пачаць падключаць прахадной выключальнік, купіце камутацыйную скрынку, у якой будзе адбывацца злучэнне правадоў.

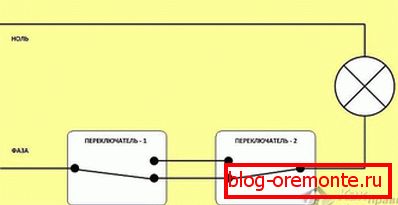

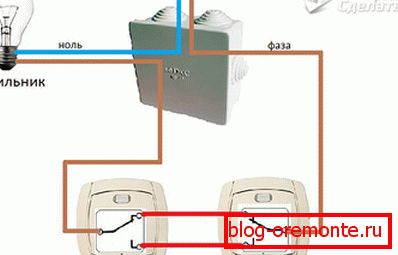

Канцы правадоў вызваляюцца ад ізаляцыі на 2-3 см - гэта трэба для скруткі. Калі драты будуць злучаныя злучальнымі калодкамі, то провад зачышчаецца не больш чым на 1 см. У распредкоробке провад, які падае харчаванне ад размеркавальнага шчыта, скручваецца з уваходным кантактам першага выключальніка. Два пакінутых выходных кантакту злучаюцца з такімі ж правадамі ад другой прылады. Кантакт уваход другога выключальніка скручваецца з провадам ад лямпы. Нулявы провад ад асвятляльнага прыбора злучаецца з нулём, якія прыйшлі ад шчытка. Усе месцы скруток зачыняюцца ізаляцыйнай стужкай. Перасек правадоў для маршевых выключальнікаў падбіраецца па магутнасці кіраванага асвятлення.

Прылада, кантралюючае дзве групы свяцілень

Ўсталёўваць двухклавишный прахадной выключальнік мэтазгодна ў вялікім памяшканні, дзе неабходна кіраваць некалькімі асвятляльнымі прыборамі. Яго канструкцыя ўяўляе сабой два адзінарных выключальніка ў агульным корпусе. Мантаж аднаго прылады для кантролю дзвюх груп дазваляе зэканоміць на пракладванні кабеля да кожнага з одноклавишных выключальнікаў.

Такі прыбор выкарыстоўваецца для ўключэння святла ў ваннай і туалеце або ў калідоры і на лесвічнай пляцоўцы, ён здольны ўключаць лямпачкі ў люстры некалькімі групамі. Для мантажу прахаднога выключальніка, разлічанага на дзве лямпачкі, спатрэбіцца большую колькасць правадоў. Да кожнага падводзіцца шэсць жыў, бо ў адрозненне ад простага двухклавишного выключальніка, прахадны не мае агульнай клемы. Па сутнасці, гэта два незалежных выключальніка ў адным корпусе. Схема камутацыі выключальніка з двума клавішамі выконваецца ў наступнай паслядоўнасці:

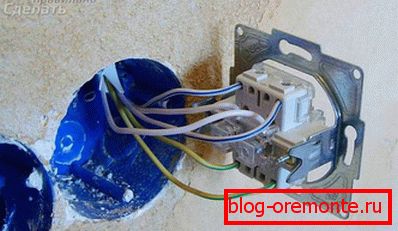

  1. У сцяне ўсталёўваюцца подрозетники для прылад. Адтуліну для іх выразаецца перфаратарам з каронкай. Да іх па штробах ў сцяне падводзяцца два правады з трыма жыламі (ці ад распредкоробки адзін шестижильный).
  2. Да кожнага свяцільні падводзіцца трехжильный кабель: нулявы провад, зазямленне і фаза.

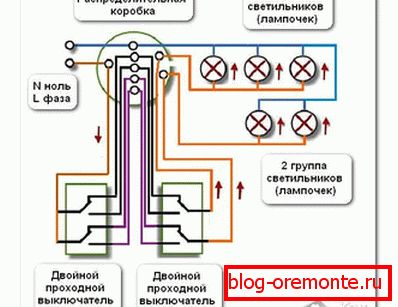

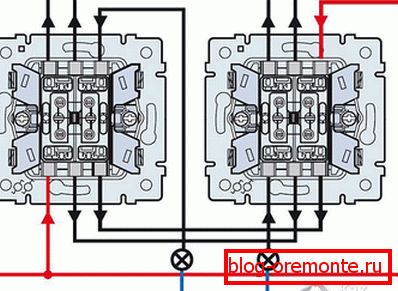

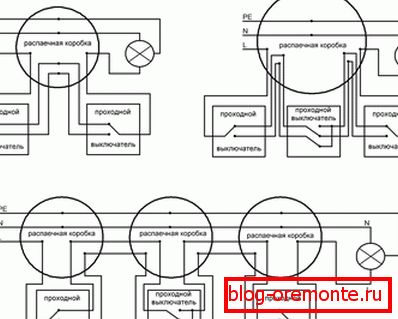

  3. У камутацыйнай скрынцы фазны провад падключаецца да двух кантактам першага выключальніка. Два прылады злучаюцца паміж сабой чатырма перамычкамі. Да другога выключальніку далучаюцца кантакты ад свяцілень. Другі провад асвятляльных прыбораў камутуюцца з нулём, якія прыходзяць з размеркавальнага шчыта. Пры пераключэнні кантактаў агульныя ланцуга выключальнікаў парамі стульваюцца і размыкаются, забяспечваючы ўключэнне і выключэнне адпаведнага свяцільні.

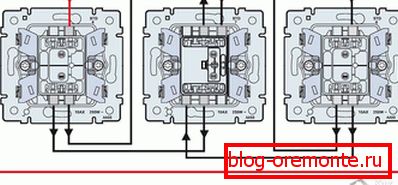

Двухклавишные выключальнікі таксама выкарыстоўваюць пры неабходнасці кіраваць асвятленнем з трох ці чатырох месцаў. Паміж імі усталёўваецца двайны выключальнік перакрыжаванага тыпу. Яго падключэнне забяспечваюць 8 правадоў, па 4 для кожнага канцавога выключальніка. Для мантажу складаных злучэнняў з мноствам правадоў рэкамендуецца выкарыстоўваць камутацыйныя скрынкі і выконваць маркіроўку ўсіх кабеляў. Стандартная скрынка O 60 мм не змесціць вялікая колькасць правадоў, спатрэбіцца павялічыць памер вырабы або паставіць некалькі спараных або набыць размеркавальную скрынку O 100 мм.

Важна памятаць, што ўся праца з электраправодкай і мантажом прыбораў выконваецца пры адключаным напрузе.

Гэтак жа рэкамендуем да прачытання артыкул «Як паправіць выключальнік святла".

відэа

У гэтым відэа распавядаецца пра прыладу, прынцыпе падлучэння і ўстаноўцы прахадных выключальнікаў:

У гэтым відэа паказаны эксперымент, у якім выпрабоўваліся розныя спосабы злучэння правадоў:
